BEDIENUNGSANLEITUNG GRW 9 Professional BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

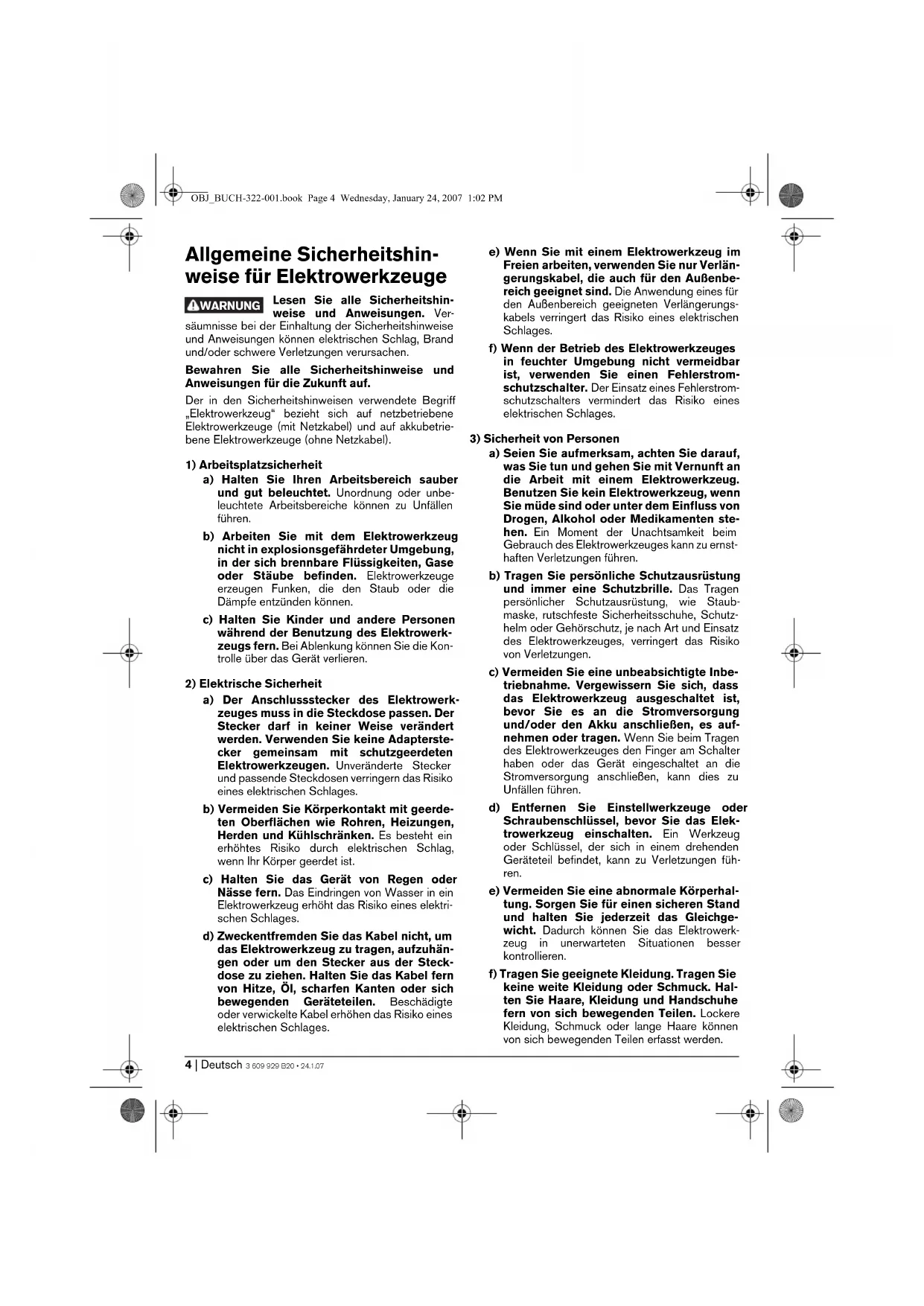

Allgemeine Sicherheitshin-

weise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-

bene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder unbe-

leuchtete Arbeitsbereiche können zu Unfällen

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die Kon-

trolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten

Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das Risiko

eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie Rohren, Heizungen,

Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag,

wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder

Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elektri-

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhän-

gen oder um den Stecker aus der Steck-

dose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlän-

gerungskabel, die auch für den Außenbe-

reich geeignet sind. Die Anwendung eines für

den Außenbereich geeigneten Verlängerungs-

kabels verringert das Risiko eines elektrischen

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an

die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten ste-

hen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernst-

haften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staub-

maske, rutschfeste Sicherheitsschuhe, Schutz-

helm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko

c) Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist,

bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter

haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen füh-

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand

und halten Sie jederzeit das Gleichge-

wicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Hal-

ten Sie Haare, Kleidung und Handschuhe

fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können

von sich bewegenden Teilen erfasst werden.

WARNUNG OBJ_BUCH-322-001.book Page 4 Wednesday, January 24, 2007 1:02 PMDeutsch | 53 609 929 B20 • 24.1.07

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet wer-

den. Verwendung einer Staubabsaugung kann

Gefährdungen durch Staub verringern.

4) Sorgfältiger Umgang mit und Gebrauch von

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elek-

trowerkzeug arbeiten Sie besser und sicherer im

angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- oder ausschalten lässt,

ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor

Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhin-

dert den unbeabsichtigten Start des Elektro-

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefähr-

lich, wenn sie von unerfahrenen Personen

e) Pflegen Sie das Elektrowerkzeug mit

Sorgfalt. Kontrollieren Sie, ob bewegliche

Geräteteile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist. Las-

sen Sie beschädigte Teile vor dem Einsatz

des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektro-

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie

dabei die Arbeitsbedingungen und die

auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgese-

henen Anwendungen kann zu gefährlichen Situ-

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes

f Bearbeiten Sie keine explosionsgefährlichen

Stoffe (z. B. leicht entzündliche Lösemittel).

Elektrowerkzeuge erzeugen Funken, die entste-

hende Dämpfe entzünden können.

f Ziehen Sie sofort den Netzstecker und lassen

Sie das Elektrowerkzeug vom Kundendienst

überprüfen, falls es in das Rührgut fällt. In das

Elektrowerkzeug eindringendes Rührgut kann

Schäden verursachen und zu einem elektrischen

f Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der

Kontrolle über das Elektrowerkzeug kann zu Verlet-

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie für

einen sicheren Stand. Das Elektrowerkzeug wird

mit zwei Händen sicherer geführt.

f Bearbeiten Sie kein asbesthaltiges Material.

Asbest gilt als krebserregend.

f Treffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare

oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als krebserre-

gend. Tragen Sie eine Staubschutzmaske und ver-

wenden Sie, wenn anschließbar, eine Staub-/

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen. Das Einsatzwerkzeug kann sich verhaken und

zum Verlust der Kontrolle über das Elektrowerkzeug

f Benutzen Sie das Elektrowerkzeug nicht mit

beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird. Beschädigte Kabel

erhöhen das Risiko eines elektrischen Schlages.

OBJ_BUCH-322-001.book Page 5 Wednesday, January 24, 2007 1:02 PM6 | Deutsch 3 609 929 B20 • 24.1.07

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verlet-

Bitte klappen Sie die Aufklappseite mit der Darstellung

des Gerätes auf, und lassen Sie diese Seite aufge-

klappt, während Sie die Bedienungsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Anrühren von

pulverförmigen Baustoffen wie Mörtel, Putze, Kleber,

sowie nicht lösungsmittelhaltigen Farben, Lacken und

ähnlichen Substanzen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten

bezieht sich auf die Darstellung des Elektrowerkzeuges

auf der Grafikseite.

2 Adapter für Rührkorb

5 Feststelltaste für Ein-/Ausschalter

8 Spannhebel für Zusatzgriff

9 Spannmutter für Spritzschutz

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise: Schalldruckpegel 85 dB(A); Schall-

leistungspegel 96 dB(A). Unsicherheit K=3 dB.

Die Hand-Arm-Vibration ist typischerweise niedriger als

Der in diesen Anweisungen angege-

bene Schwingungspegel ist entspre-

chend einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätevergleich

Der Schwingungspegel wird sich entsprechend dem

Einsatz des Elektrowerkzeuges verändern und kann in

manchen Fällen über dem in diesen Anweisungen

angegebenen Wert liegen. Die Schwingungsbelastung

könnte unterschätzt werden, wenn das Elektrowerk-

zeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwin-

gungsbelastung während eines bestimmten Arbeits-

zeitraumes sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar

läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeits-

zeitraum deutlich reduzieren.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745 gemäß den

Bestimmungen der Richtlinien 89/336/EWG,

PROFESSIONAL Sachnummer 0 601 968 0..

Nennaufnahmeleistung W 900

Abgabeleistung W 475

Leerlaufdrehzahl min

Nenndrehmoment Nm 60

Antriebsspindeldurch-

Spindelhalsdurchmesser mm 43

Gewicht entsprechend

Schutzklasse /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei

niedrigeren Spannungen und in länderspezifischen Ausfüh-

rungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild

Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner

Elektrowerkzeuge können variieren.

Dr. Egbert Schneider

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

Spritzschutz / Zusatzgriff

Der Spritzschutz 4 schützt das Elektrowerkzeug vor

Verschmutzung und nimmt den Zusatzgriff 7 auf. Schie-

ben Sie den Spritzschutz 4 auf den Spindelhals und

ziehen Sie danach die Spannmuter 9 fest.

Stecken Sie den Zusatzgriff 7 in die Bohrung des

Spritzschutzes 4, schwenken Sie den Zusatzgriff 7 in

die gewünschte Position und arretieren Sie ihn durch

Schließen des Spannhebels 8.

Rührkorb mit M 14-Außengewinde

Schrauben Sie den Rührkorb 1 mit dem Adapter 2 auf

die Antriebsspindel 3. Halten Sie die Antriebsspindel 3

mit einem Gabelschlüssel (Schlüsselweite 22 mm) und

ziehen Sie mit einem zweiten Gabelschlüssel (Schlüs-

selweite 22 mm) den Adapter 2 und den Rührkorb 1

Die Demontage des Rührkorbes erfolgt in umgekehrter

Rührkorb mit Außensechskant

Schrauben Sie den Rührkorb 1 direkt auf die Antriebs-

spindel 3. Halten Sie die Antriebsspindel 3 mit einem

Gabelschlüssel (Schlüsselweite 22 mm) und ziehen

Sie mit einem zweiten Gabelschlüssel (Schlüsselweite

22 mm) den Rührkorb 1 fest.

Die Demontage des Rührkorbes erfolgt in umgekehrter

f Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Angaben

auf dem Typenschild des Elektrowerkzeuges

übereinstimmen. Mit 230 V gekennzeichnete

Elektrowerkzeuge können auch an 220 V

Drücken Sie zur Inbetriebnahme des Elektrowerk-

zeuges den Ein-/Ausschalter 6 und halten ihn gedrückt.

Zum Feststellen des gedrückten

Ein-/Ausschalters 6 schieben Sie

die Feststelltaste 5 nach oben.

Um das Elektrowerkzeug auszuschalten lassen Sie

den Ein-/Ausschalter 6 los bzw. wenn er mit der Fest-

stelltaste 5 arretiert ist, drücken Sie den Ein-/Ausschal-

ter 6 kurz und lassen ihn dann los.

Die Wahl des Rührkorbes hängt vom Rührgut ab. Für

Rührgut mit geringer Viskosität, wie z. B. Dispersions-

farbe, Lacke, Kleber, Vergussmasse, Zementschlemme

verwenden Sie einen Rührkorb mit Linkswendel.

Für Rührgut mit hoher Viskosität, wie z. B. Fertigputz,

Beton, Zement, Estrich, Spachtelmasse, Epoxidharz

verwenden Sie einen Rührkorb mit Rechtswendel.

Bewegen Sie das Elektrowerkzeug beim Arbeiten auf

und ab. Reinigen Sie den Rührkorb nach Gebrauch.

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektrowerk-

zeug den Netzstecker aus der Steckdose.

f Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

Sollte das Elektrowerkzeug trotz sorgfältiger Herstel-

lungs- und Prüfverfahren einmal ausfallen, ist die Repa-

ratur von einer autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Elektrowerkzeuges an.

OBJ_BUCH-322-001.book Page 7 Wednesday, January 24, 2007 1:02 PM8 | Deutsch 3 609 929 B20 • 24.1.07

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatztei-

len finden Sie unter:

www.powertool-portal.de, das Internetportal für

Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

ABE Service GmbH Jochen-Rindt-Straße 1

Elektrowerkzeuge, Zubehör und Verpackungen sollen

einer umweltgerechten Wiederverwertung zugeführt

Werfen Sie Elektrowerkzeuge nicht in

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektro-

nik-Altgeräte und ihrer Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesam-

melt und einer umweltgerechten Wiederverwertung

Änderungen vorbehalten.

trische gereedschappen veroorzaken vonken die

fast spännmuttern 9.
