KÄYTTÖOHJE GRW 9 Professional BOSCH

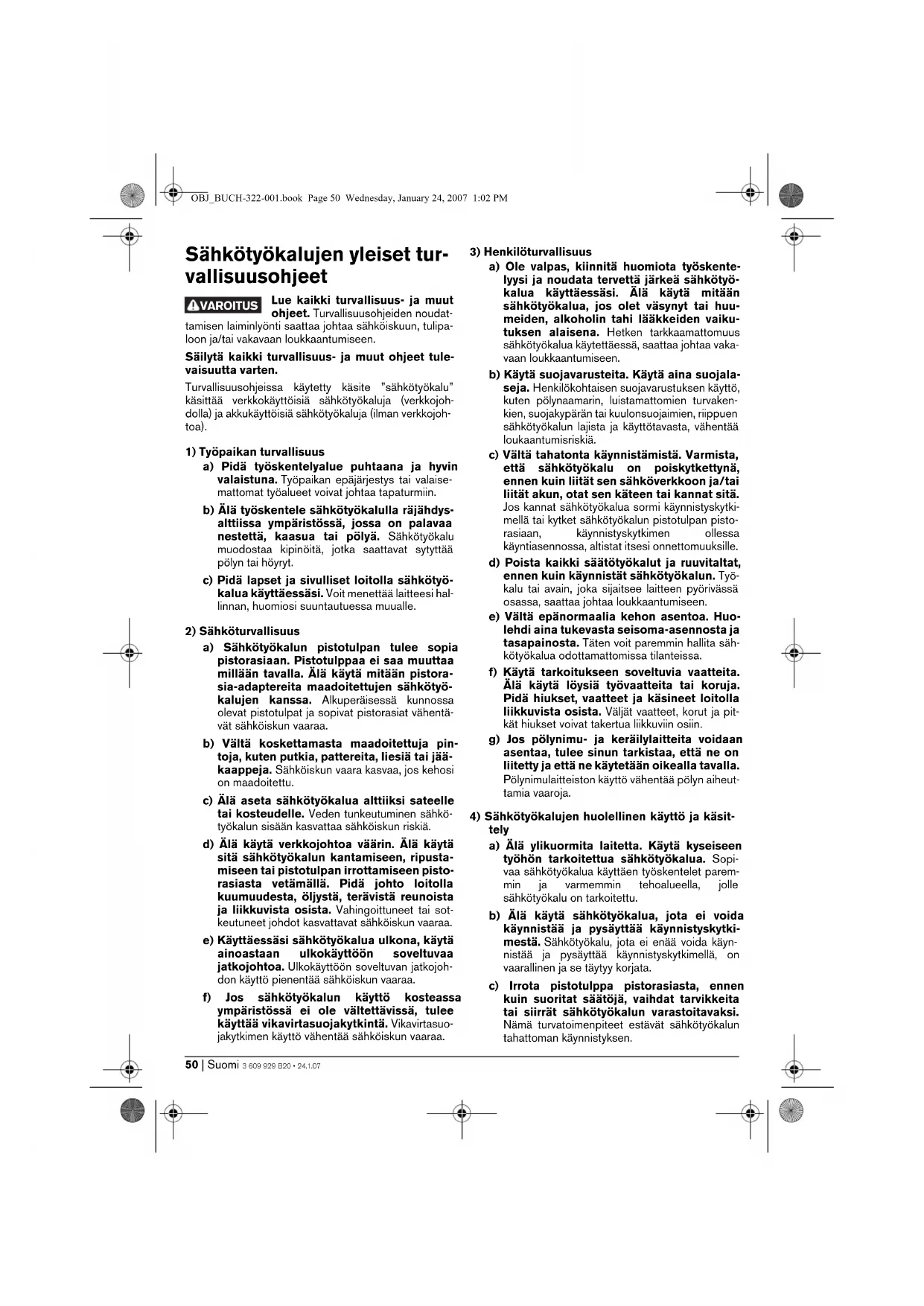

Sähkötyökalujen yleiset tur-

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipa-

loon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu”

käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-

dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojoh-

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdys-

alttiissa ympäristössä, jossa on palavaa

nestettä, kaasua tai pölyä. Sähkötyökalu

muodostaa kipinöitä, jotka saattavat sytyttää

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi hal-

linnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistora-

sia-adaptereita maadoitettujen sähkötyö-

kalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentä-

vät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai jää-

kaappeja. Sähköiskun vaara kasvaa, jos kehosi

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripusta-

miseen tai pistotulpan irrottamiseen pisto-

rasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista

ja liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvan jatkojoh-

don käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa

ympäristössä ei ole vältettävissä, tulee

käyttää vikavirtasuojakytkintä. Vikavirtasuo-

jakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyö-

kalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamattomuus

sähkötyökalua käytettäessä, saattaa johtaa vaka-

vaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojala-

seja. Henkilökohtaisen suojavarustuksen käyttö,

kuten pölynaamarin, luistamattomien turvaken-

kien, suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista,

että sähkötyökalu on poiskytkettynä,

ennen kuin liität sen sähköverkkoon ja/tai

liität akun, otat sen käteen tai kannat sitä.

Jos kannat sähkötyökalua sormi käynnistyskytki-

mellä tai kytket sähkötyökalun pistotulpan pisto-

rasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun. Työ-

kalu tai avain, joka sijaitsee laitteen pyörivässä

osassa, saattaa johtaa loukkaantumiseen.

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta ja

tasapainosta. Täten voit paremmin hallita säh-

kötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla

liikkuvista osista. Väljät vaatteet, korut ja pit-

kät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla tavalla.

Pölynimulaitteiston käyttö vähentää pölyn aiheut-

4) Sähkötyökalujen huolellinen käyttö ja käsit-

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet parem-

min ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida käyn-

nistää ja pysäyttää käynnistyskytkimellä, on

vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyökalun

tahattoman käynnistyksen.

VAROITUS OBJ_BUCH-322-001.book Page 50 Wednesday, January 24, 2007 1:02 PMSuomi | 513 609 929 B20 • 24.1.07

d) Säilytä sähkötyökalut poissa lasten ulottu-

vilta, kun niitä ei käytetä. Älä anna sellais-

ten henkilöiden käyttää sähkötyökalua,

jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut

ovat vaarallisia, jos niitä käyttävät kokemattomat

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä, että

siinä ei ole murtuneita tai vahingoittuneita

osia, jotka saattaisivat vaikuttaa haitalli-

sesti sähkötyökalun toimintaan. Anna kor-

jata nämä vioittuneet osat ennen käyttöä.

Monen tapaturman syyt löytyvät huonosti huolle-

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joiden

leikkausreunat ovat teräviä, eivät tartu helposti

kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukaisesti.

Ota tällöin huomioon työolosuhteet ja

suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön,

saattaa johtaa vaarallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja

hyväksy korjauksiin vain alkuperäisiä

varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Laitekohtaiset turvallisuus-

f Älä työstä räjähdysvaarallisia aineita (esim.

helposti syttyviä liuottimia). Sähkötyökalu muo-

dostaa kipinöitä, jotka saattavat sytyttää pölyn tai

f Irrota välittömästi pistotulppa pistorasiasta ja

anna asiakaspalvelun tarkistaa sähkötyö-

kalu, jos se putoaa sekoitettavaan ainekseen.

Koneeseen päässyt sekoitettava aine saattaa aihe-

uttaa vahinkoa ja johtaa sähköiskuun.

f Käytä sähkötyökalun mukana toimitettuja

lisäkahvoja. Sähkötyökalun hallinnan menettämi-

nen saattaa johtaa loukkaantumisiin.

f Pidä työn aikana sähkötyökalua kaksin käsin

ja ota tukeva seisoma-asento. Sähkötyökalua

pystyy ohjaamaan varmemmin kahdella kädellä.

f Älä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

f Noudata suojatoimenpiteitä, jos työssä saat-

taa syntyä terveydelle vaarallista, palavaa tai

räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä

pidetään karsinogeenisina. Käytä pölynsuojanaama-

ria ja pölyn-/lastunimua, jos se on liitettävissä.

f Odota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi. Vaihto-

työkalu saattaa juuttua kiinni johtaen sähkötyökalun

hallinnan menettämiseen.

f Älä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vaurioi-

tunutta johtoa ja irrota pistotulppa pistorasi-

asta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköis-

kuun, tulipaloon ja/tai vakavaan

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se

uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu nestemäisten ja jauhemaisten aines-

ten sekoitukseen, kuten, laastit, liimat sekä liotusaineet-

tomat maalit, lakat ja muut vastaavat aineet.

Tyhjäkäyntikierrosluku min

Nimellinen kierrosluku min

vääntömomentti Nm 60

Käyttökaran halkaisija "

Suojausluokka /II Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisem-

malla jännitteellä ja maakohtaisissa malleissa nämä tiedot

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenu-

mero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

OBJ_BUCH-322-001.book Page 51 Wednesday, January 24, 2007 1:02 PM52 | Suomi 3 609 929 B20 • 24.1.07

Kuvassa olevien osien numerointi viittaa grafiikkasi-

vussa olevaan sähkötyökalun kuvaan.

2 Sekoitusvarren adapteri

5 Käynnistyskytkimen lukituspainike

8 Lisäkahvan kiristysvipu

9 Roiskesuojan kiinnitysmutteri *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on:

Äänen painetaso 85 dB(A); äänen tehotaso 96 dB(A).

Käytä kuulonsuojaimia!

Tyypillinen käteen ja käsivarteen kohdistuva tärinä on

Näissä ohjeissa ilmoitettu värähtely-

taso on mitattu EN 60745 standar-

doitulla mittausmenetelmällä ja sitä voidaan käyttää

Värähtelytaso muuttuu riippuen laitteen käytöstä ja se

saattaa monesti ylittää tässä ohjeessa mainittua arvoa.

Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyö-

kalua säännöllisesti käytetään tällä tavalla.

Huomio: Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huomioon

myös se aika, jolloin laite on sammutettuna tai käy,

mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi

pienentää koko työaikajakson värähtelyrasitusta.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että tämä tuote

vastaa seuraavia standardeja tai standardoituja asiakir-

joja: EN 60745 direktiivien 89/336/ETY, 98/37/EY

määräysten mukaan. 22.11.2006, Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen Asennus

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Roiskesuoja/lisäkahva

Roiskesuoja 4 suojaa sähkötyökalua likaantumiselta

und kiinnittää lisäkahvan 7. Työnnä roiskesuoja 4 karan

kaulaan ja kiristä sen jälkeen kiinnitysmutteri 9.

Työnnä lisäkahva 7 roiskesuojan 4 aukkoon, käännä

lisäkahva 7 haluttuun asentoon ja lukitse se sulkemalla

Sekoitusvarsi M 14-ulkokierteellä

Kierrä sekoitusvarsi 1 adaptereineen 2 kiinni käyttöka-

raan 3. Pidä kiinni käyttökarasta 3 kiintoavaimella

(avainväli 22 mm) ja kiristä adapteri 2 toisella kiintoavai-

mella (avainväli 22 mm) sekoitusvarteen 1.

Sekoitusvarren irrotus tapahtuu käänteisessä järjestyk-

Ulkokuusiokannalla varustettu sekoitusvarsi

Kierrä sekoitusvarsi 1 suoraan käyttökaraan 3. Pidä

kiinni käyttökarasta 3 kiintoavaimella (avainväli 22 mm)

ja kiristä sekoitusvarsi 1 toisella kiintoavaimella (avain-

Sekoitusvarren irrotus tapahtuu käänteisessä järjestyk-

f Ota huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laitteita

voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käynnistys-

kytkintä 6 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin

6 työntämällä lukituspainiketta 5

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 6

vapaaksi tai, jos se on lukittu lukituspainikkeella 5, paina

ensin käynnistyskytkintä 6 lyhyesti ja päästä se sitten

Sekoitusvarren valinta riippuu sekoitettavasta materiaa-

lista. Käytä sekoitusvartta, jossa on vasen kierukka,

sekoitettavaan materiaaliin, jonka viskositeetti on pieni,

kuten dispersiovärit, lakat, liima, täytemassa ja sement-

Käytä sekoitusvartta, jossa on oikea kierukka, sekoitet-

tavaan materiaaliin, jonka viskositeetti on suuri, kuten

rappaus, betoni, sementti, raakabetoni, spakkeli ja

Liikuttele sähkötyökalua ylös ja alas työn aikana. Puh-

dista sekoitusvarsi käytön jälkeen.

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työsken-

nellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy laitteen malli-

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoit-

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elekt-

roniikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvot-

tomat sähkötyökalut kerätä erikseen ja

toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-322-001.book Page 53 Wednesday, January 24, 2007 1:02 PM54 | Eλληνικά 3 609 929 B20 • 24.1.07
