MANUALE UTENTE GRW 9 Professional BOSCH

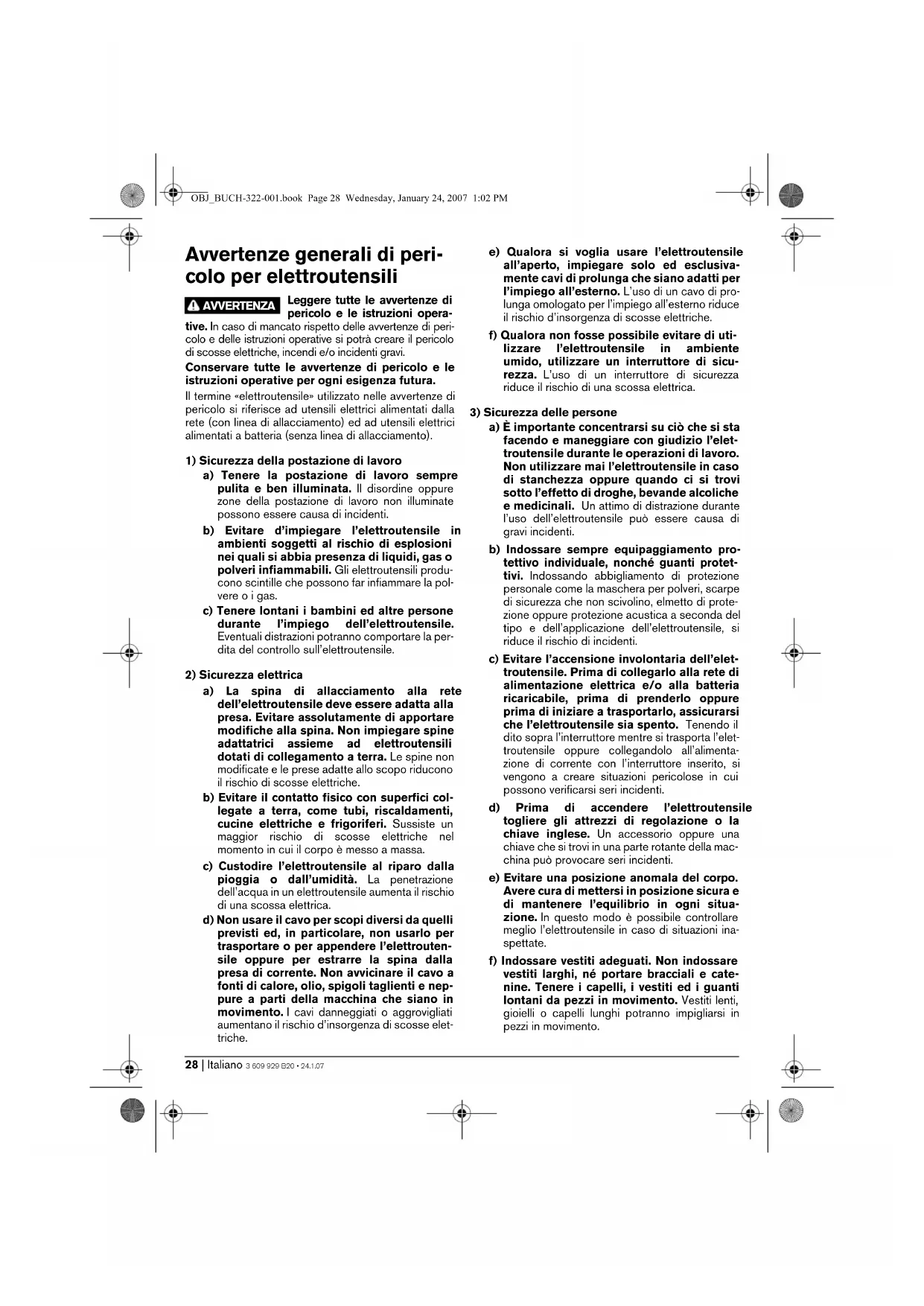

OBJ_BUCH-322-001.book Page 27 Wednesday, January 24, 2007 1:02 PM28 | Italiano 3 609 929 B20 • 24.1.07

Avvertenze generali di peri-

colo per elettroutensili

Leggere tutte le avvertenze di

pericolo e le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di peri-

colo e delle istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le

istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di

pericolo si riferisce ad utensili elettrici alimentati dalla

rete (con linea di allacciamento) ed ad utensili elettrici

alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppure

zone della postazione di lavoro non illuminate

possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni

nei quali si abbia presenza di liquidi, gas o

polveri infiammabili. Gli elettroutensili produ-

cono scintille che possono far infiammare la pol-

c) Tenere lontani i bambini ed altre persone

durante l’impiego dell’elettroutensile.

Eventuali distrazioni potranno comportare la per-

dita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta alla

presa. Evitare assolutamente di apportare

modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili

dotati di collegamento a terra. Le spine non

modificate e le prese adatte allo scopo riducono

il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti,

cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel

momento in cui il corpo è messo a massa.

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il rischio

di una scossa elettrica.

d) Non usare il cavo per scopi diversi da quelli

previsti ed, in particolare, non usarlo per

trasportare o per appendere l’elettrouten-

sile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a

fonti di calore, olio, spigoli taglienti e nep-

pure a parti della macchina che siano in

movimento. I cavi danneggiati o aggrovigliati

aumentano il rischio d’insorgenza di scosse elet-

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusiva-

mente cavi di prolunga che siano adatti per

l’impiego all’esterno. L’uso di un cavo di pro-

lunga omologato per l’impiego all’esterno riduce

il rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di uti-

lizzare l’elettroutensile in ambiente

umido, utilizzare un interruttore di sicu-

rezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta

facendo e maneggiare con giudizio l’elet-

troutensile durante le operazioni di lavoro.

Non utilizzare mai l’elettroutensile in caso

di stanchezza oppure quando ci si trovi

sotto l’effetto di droghe, bevande alcoliche

e medicinali. Un attimo di distrazione durante

l’uso dell’elettroutensile può essere causa di

b) Indossare sempre equipaggiamento pro-

tettivo individuale, nonché guanti protet-

tivi. Indossando abbigliamento di protezione

personale come la maschera per polveri, scarpe

di sicurezza che non scivolino, elmetto di prote-

zione oppure protezione acustica a seconda del

tipo e dell’applicazione dell’elettroutensile, si

riduce il rischio di incidenti.

c) Evitare l’accensione involontaria dell’elet-

troutensile. Prima di collegarlo alla rete di

alimentazione elettrica e/o alla batteria

ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi

che l’elettroutensile sia spento. Tenendo il

dito sopra l’interruttore mentre si trasporta l’elet-

troutensile oppure collegandolo all’alimenta-

zione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui

possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile

togliere gli attrezzi di regolazione o la

chiave inglese. Un accessorio oppure una

chiave che si trovi in una parte rotante della mac-

china può provocare seri incidenti.

e) Evitare una posizione anomala del corpo.

Avere cura di mettersi in posizione sicura e

di mantenere l’equilibrio in ogni situa-

zione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni ina-

f) Indossare vestiti adeguati. Non indossare

vestiti larghi, né portare bracciali e cate-

nine. Tenere i capelli, i vestiti ed i guanti

lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in

AVVERTENZA OBJ_BUCH-322-001.book Page 28 Wednesday, January 24, 2007 1:02 PMItaliano | 293 609 929 B20 • 24.1.07

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere e di

raccolta, assicurarsi che gli stessi siano

collegati e che vengano utilizzati corretta-

mente. L’utilizzo di un’aspirazione polvere può

ridurre lo svilupparsi di situazioni pericolose

dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

a) Non sottoporre la macchina a sovracca-

rico. Per il proprio lavoro, utilizzare esclu-

sivamente l’elettroutensile esplicitamente

previsto per il caso. Con un elettroutensile

adatto si lavora in modo migliore e più sicuro

nell’ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con inter-

ruttori difettosi. Un elettroutensile con l’interrut-

tore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di rego-

lazione sulla macchina, prima di sostituire

parti accessorie oppure prima di posare la

macchina al termine di un lavoro, estrarre

sempre la spina dalla presa della corrente

e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’elettroutensile possa

essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio

di accesso di bambini. Non fare usare

l’elettroutensile a persone che non siano

abituate ad usarlo o che non abbiano letto

le presenti istruzioni. Gli elettroutensili sono

macchine pericolose quando vengono utilizzati

da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza.

Accertarsi che le parti mobili della mac-

china funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o

danneggiati al punto da limitare la fun-

zione dell’elettroutensile stesso. Prima di

iniziare l’impiego, far riparare le parti dan-

neggiate. Numerosi incidenti vengono causati

da elettroutensili la cui manutenzione è stata

effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati con

particolare attenzione e con taglienti affilati

s’inceppano meno frequentemente e sono più

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni spe-

cifiche ecc., sempre attenendosi alle pre-

senti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e

le operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consentiti

potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializ-

zato e solo impiegando pezzi di ricambio

originali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Istruzioni di sicurezza

specifiche per la macchina

f Non miscelare mai sostanze esplosive (p. es.

solventi facilmente infiammabili). Elettrouten-

sili generano scintille che possono infiammare i

vapori che si formano.

f Estrarre immediatamente la spina e far con-

trollare l’elettroutensile dal servizio di assi-

stenza qualora lo stesso dovesse cadere nel

materiale da miscelare. Il materiale da miscelare

penetrato nell’elettroutensile può causare danni e

provocare una scossa elettrica.

f Utilizzare le impugnature supplementari for-

nite insieme all’elettroutensile. La perdita di

controllo sull’elettroutensile può comportare il peri-

f Durante le operazioni di lavoro è necessario

tenere l’elettroutensile sempre con entrambe

le mani ed adottare una posizione di lavoro

sicura. Utilizzare con sicurezza l’elettroutensile

tenendolo sempre con entrambe le mani.

f Non lavorare mai materiali contenenti

amianto. L’amianto è ritenuto materiale cancero-

f Prendere dei provvedimenti appropriati in

caso che durante il lavoro dovessero svilup-

parsi polveri dannose per la salute, infiamma-

bili oppure esplosive. Ad esempio: Alcune

polveri sono considerate cancerogene. Portare una

maschera di protezione contro la polvere ed utiliz-

zare, se collegabile, un sistema di aspirazione pol-

vere/aspirazione trucioli.

f Prima di posare l’elettroutensile, attendere

sempre fino a quando si sarà fermato comple-

tamente. L’accessorio può incepparsi e compor-

tare la perdita di controllo dell’elettroutensile.

f Mai utilizzare l’elettroutensile con un cavo

danneggiato. Non toccare il cavo danneggiato

ed estrarre la spina di rete in caso che si

dovesse danneggiare il cavo mentre si lavora.

Cavi danneggiati aumentano il rischio di una scossa

di corrente elettrica.

OBJ_BUCH-322-001.book Page 29 Wednesday, January 24, 2007 1:02 PM30 | Italiano 3 609 929 B20 • 24.1.07

Leggere tutte le avvertenze di peri-

colo e le istruzioni operative. In caso

di mancato rispetto delle avvertenze di

pericolo e delle istruzioni operative si

potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raf-

figurata schematicamente la macchina e lasciarla

aperta mentre si legge il manuale delle Istruzioni per

Uso conforme alle norme

L’elettroutensile è ideale per la miscelazione di materiali

da costruzione in polvere come malta, intonaci, colle,

nonché colori non contenenti solventi, vernici e

Componenti illustrati

La numerazione dei componenti illustrati si riferisce

all’illustrazione dell’elettroutensile che si trova sulla

pagina con la rappresentazione grafica.

1 Frusta di miscelazione

2 Adattatore per frusta di miscelazione

3 Mandrino di trasmissione

4 Protezione antispruzzo

5 Tasto di bloccaggio per interruttore avvio/arresto

6 Interruttore di avvio/arresto

7 Impugnatura supplementare

8 Leva di bloccaggio per impugnatura supplemen-

9 Dado di fissaggio per protezione antispruzzo

*L’accessorio illustrato o descritto nelle istruzioni per

l’uso non è compreso nella fornitura standard.

Informazioni sulla rumorosità e sulla

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina

ammonta a dB(A): livello di rumorosità 85 dB(A); livello

di potenza acustica 96 dB(A). Incertezza della misura

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5 m/s

Il livello di oscillazione indicato

nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione con-

forme alla norma EN 60745 e può essere dunque uti-

lizzato per il confronto fra macchine.

Il livello di oscillazione è soggetto a cambiamenti a

seconda di come si usa l’elettroutensile e può in alcuni

casi arrivare a livelli che vanno oltre quello riportato

nelle presenti istruzioni. Il carico dell’oscillazione

potrebbe essere sottovalutato se l’elettroutensile

dovesse essere utilizzato regolarmente in questo

Nota bene: Per una valutazione precisa del carico

dell’oscillazione nel corso di un determinato periodo di

tempo operativo bisognerebbe considerare anche i

tempi in cui la macchina è spenta oppure è accesa ma

non viene utilizzata effettivamente. Ciò può ridurre chia-

ramente il carico dell’oscillazione in relazione al com-

pleto periodo operativo.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che

questo prodotto è conforme alle seguenti normative

oppure documenti normativi: EN 60745 in base alle

direttive delle prescrizioni CEE 89/336, CE 98/37.

22.11.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

PROFESSIONAL Codice prodotto 0 601 968 0..

Numero di giri a vuoto min

Diametro del mandrino di

Peso in funzione della

Classe di sicurezza /II Le caratteristiche si riferiscono a tensioni nominali [U]

230/240 V. In caso di tensioni minori ed in caso di modelli

speciali a seconda dei Paesi, le caratteristiche riportate pos-

sono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla

targhetta di costruzione del Vostro elettroutensile. Le descri-

zioni commerciali di singoli elettroutensili possono variare.

Dr. Egbert Schneider

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Protezione antispruzzo/impugnatura

La protezione antispruzzo 4 protegge l’elettroutensile

da imbrattamento e supporta l’impugnatura supple-

mentare 7. Spingere la protezione antispruzzo 4 sul col-

lare alberino e serrare quindi il dado di fissaggio 9.

Inserire l’impugnatura supplementare 7 nel foro della

protezione antispruzzo 4, orientare l’impugnatura sup-

plementare 7 nella posizione desiderata e bloccarla

chiudendo la leva di bloccaggio 8.

Cambio degli utensili

Frusta di miscelazione con filettatura esterna

Avvitare la frusta di miscelazione 1 con l’adattatore 2

sul mandrino di trasmissione 3. Tenere il mandrino di

trasmissione 3 con una chiave fissa (apertura della

chiave 22 mm) e con l’ausilio di una seconda chiave

fissa (apertura della chiave 22 mm) avvitare salda-

mente l’adattatore 2 e la frusta di miscelazione 1.

Lo smontaggio della frusta di miscelazione avviene in

Frusta di miscelazione con esagono esterno

Avvitare la frusta di miscelazione 1 direttamente sul

mandrino di trasmissione 3. Tenere il mandrino di tra-

smissione 3 con una chiave fissa (apertura della chiave

22 mm) e con l’ausilio di una seconda chiave fissa

(apertura della chiave 22 mm) avvitare saldamente la

frusta di miscelazione 1.

Lo smontaggio della frusta di miscelazione avviene in

f Osservare la tensione di rete! La tensione

della rete deve corrispondere a quella indi-

cata sulla targhetta dell’elettroutensile. Gli

elettroutensili con l’indicazione di 230 V pos-

sono essere collegati anche alla rete di 220 V.

Per accendere l’elettroutensile premere l’interruttore

di avvio/arresto 6 e tenerlo premuto.

Per fissare in posizione l’inter-

ruttore di avvio/arresto 6 spingere

il tasto di bloccaggio 5 verso l’alto.

Per spegnere l’elettroutensile rilasciare di nuovo

l’interruttore di avvio/arresto 6 oppure se è bloccato

con il tasto di bloccaggio 5, premere brevemente

l’interruttore di avvio/arresto 6 e rilasciarlo di nuovo.

Indicazioni operative

La scelta della frusta di miscelazione dipende dal mate-

riale da miscelare. Per materiale da miscelare con

scarsa viscosità, come p. es. colore a dispersione, ver-

nici, colle, materiale di tenuta, miscela di cemento ed

acqua utilizzare una frusta di miscelazione con spirale

Per materiale da miscelare con alta viscosità, come

p. es. intonaco pronto, calcestruzzo, cemento, mate-

riale per pavimenti, stucco, resina epossidica utilizzare

una frusta di miscelazione con spirale destrorsa.

Durante la miscelazione muovere l’elettroutensile verso

l’alto e verso il basso. Dopo l’uso pulire la frusta di

Manutenzione ed assistenza

Manutenzione e pulizia

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

f Per poter garantire buone e sicure operazioni

di lavoro, tenere sempre puliti l’elettrouten-

sile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produzione

e di controllo l’elettroutensile dovesse guastarsi, la ripa-

razione va fatta effettuare da un punto di assistenza

autorizzato per gli elettroutensili Bosch.

OBJ_BUCH-322-001.book Page 31 Wednesday, January 24, 2007 1:02 PM32 | Italiano 3 609 929 B20 • 24.1.07

In caso di richieste o di ordinazione di pezzi di ricambio,

comunicare sempre il codice prodotto a 10 cifre ripor-

tato sulla targhetta di fabbricazione dell’elettroutensile!

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle

informazioni relative ai pezzi di ricambio consultare il

✆ Filo diretto con Bosch: . . . . . +39 02 / 36 96 23 14

Avviare ad un riciclaggio rispettoso dell’ambiente gli

imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i

Conformemente alla norma della diret-

tiva CE 2002/96 sui rifiuti di apparec-

chiature elettriche ed elettroniche

(RAEE) ed all’attuazione del recepi-

mento nel diritto nazionale, gli elettroutensili diventati

inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-322-001.book Page 32 Wednesday, January 24, 2007 1:02 PMNederlands | 333 609 929 B20 • 24.1.07
