BRUKSANVISNING GRW 9 Professional BOSCH

Nominelt omdrejningstal min

Nominelt omdrejnings-

OBJ_BUCH-322-001.book Page 41 Wednesday, January 24, 2007 1:02 PM42 | Svenska 3 609 929 B20 • 24.1.07

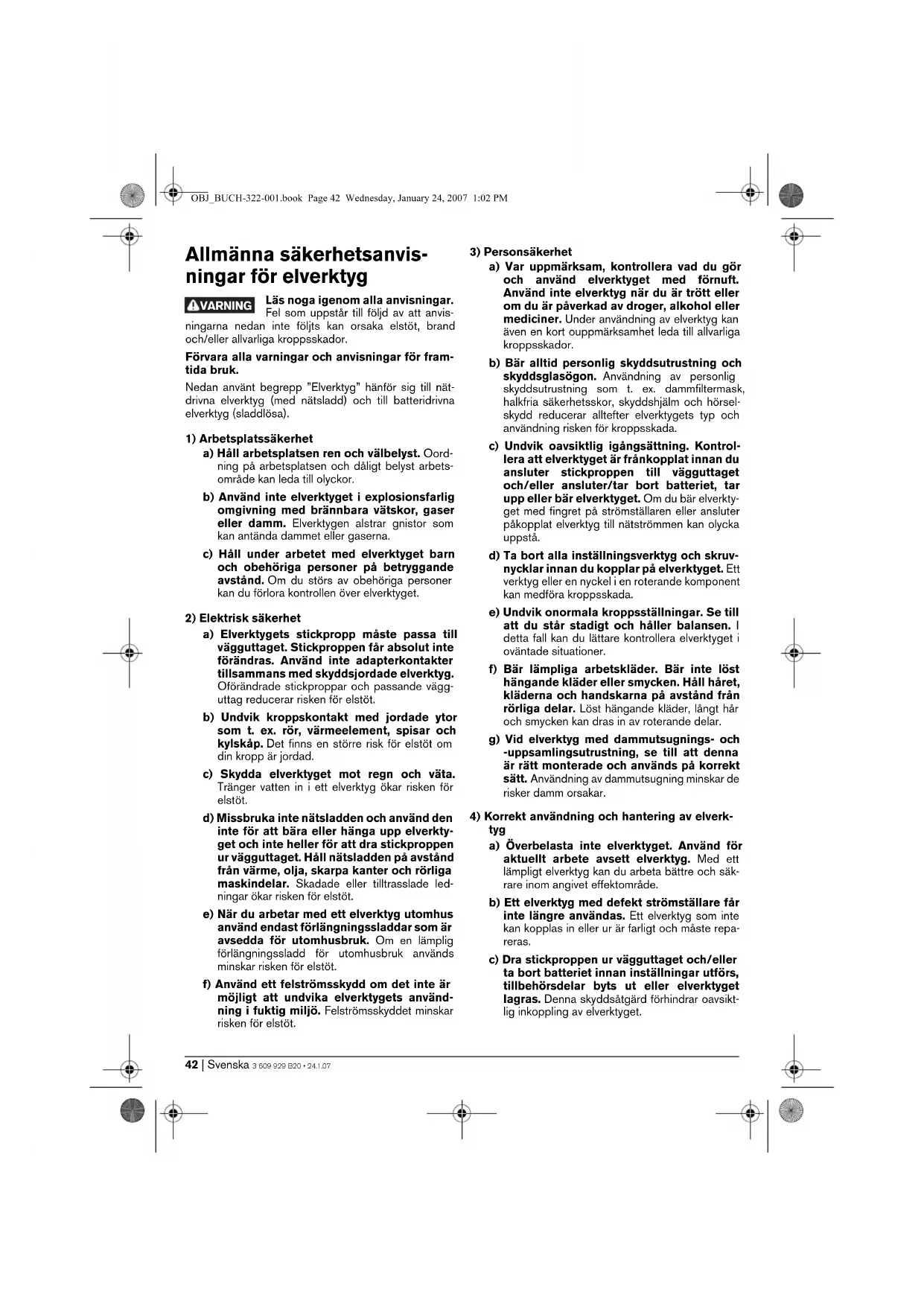

Allmänna säkerhetsanvis-

ningar för elverktyg

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvis-

ningarna nedan inte följts kan orsaka elstöt, brand

och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för fram-

Nedan använt begrepp ”Elverktyg” hänför sig till nät-

drivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oord-

ning på arbetsplatsen och dåligt belyst arbets-

område kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser

eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga personer

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt om

din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för

d) Missbruka inte nätsladden och använd den

inte för att bära eller hänga upp elverkty-

get och inte heller för att dra stickproppen

ur vägguttaget. Håll nätsladden på avstånd

från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade led-

ningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus

använd endast förlängningssladdar som är

avsedda för utomhusbruk. Om en lämplig

förlängningssladd för utomhusbruk används

minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets använd-

ning i fuktig miljö. Felströmsskyddet minskar

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft.

Använd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan

även en kort ouppmärksamhet leda till allvarliga

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfiltermask,

halkfria säkerhetsskor, skyddshjälm och hörsel-

skydd reducerar alltefter elverktygets typ och

användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan du

ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverkty-

get med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget. Ett

verktyg eller en nyckel i en roterande komponent

kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se till

att du står stadigt och håller balansen. I

detta fall kan du lättare kontrollera elverktyget i

oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret,

kläderna och handskarna på avstånd från

rörliga delar. Löst hängande kläder, långt hår

och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på korrekt

sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) Korrekt användning och hantering av elverk-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säk-

rare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får

inte längre användas. Ett elverktyg som inte

kan kopplas in eller ur är farligt och måste repa-

c) Dra stickproppen ur vägguttaget och/eller

ta bort batteriet innan inställningar utförs,

tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsikt-

lig inkoppling av elverktyget.

VARNING OBJ_BUCH-322-001.book Page 42 Wednesday, January 24, 2007 1:02 PMSvenska | 433 609 929 B20 • 24.1.07

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer

som inte är förtrogna med dess använd-

ning eller inte läst denna anvisning. Elverk-

tygen är farliga om de används av oerfarna

e) Sköt elverktyget omsorgsfullt. Kontrollera

att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brus-

tit eller skadats; orsaker som kan leda till

att elverktygets funktioner påverkas men-

ligt. Låt skadade delar repareras innan

elverktyget tas i bruk. Många olyckor orsakas

av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går lättare

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer

a) Låt endast kvalificerad fackpersonal repa-

rera elverktyget och endast med original-

reservdelar. Detta garanterar att elverktygets

säkerhet upprätthålls.

säkerhetsanvisningar

f Bearbeta inte explosionsfarliga ämnen (t. ex.

lätt flambara lösningsmedel). Elverktyg alstrar

gnistor och risk finns att de kan antända uppstå-

f Om elverktyget faller ned i materialet som

rörs om, dra genast ut stickproppen och låt

kundservicen kontrollera verktyget. Om mate-

rial tränger in i elverktyget kan skador uppstå och

f Använd elverktyget med medlevererade stöd-

handtag. Risk finns för personskada om du förlorar

kontrollen över elverktyget.

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverkty-

get kan styras säkrare med två händer.

f Asbesthaltigt material får inte bearbetas.

Asbest anses vara cancerframkallande.

f Vidta skyddsåtgärder om risk finns för att häl-

sovådligt, brännbart eller explosivt damm

uppstår under arbetet. Till exempel: Vissa damm

klassificeras som cancerframkallande ämnen.

Använd en dammfiltermask och om möjligt damm-/

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka upp sig

och leda till att du kan förlora kontrollen över elverk-

f Elverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra slad-

den ur vägguttaget om den skadats under

arbetet. Skadade nätsladdar ökar risken för elstöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisning-

arna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll

sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för blandning av byggnadsmaterial

i pulverform som t. ex. cementbruk, rappning, lim samt

färger, lack och liknande substanser som inte innehåller

Maskinomrörare GRW 9

Skyddsklass /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg

spänning och utföranden i vissa länder kan uppgifterna

Beakta produktnumret på elverktygets typskylt. Handels-

beteckningarna för enskilda elverktyg kan variera.

OBJ_BUCH-322-001.book Page 43 Wednesday, January 24, 2007 1:02 PM44 | Svenska 3 609 929 B20 • 24.1.07

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration

av elverktyget på grafiksida.

2 Adapter för rörkorg

5 Spärrknapp för strömställaren

6 Strömställare Till/Från

8 Spännspak för stödhandtag

9 Spännmutter för stänkskydd *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen. Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 85 dB(A); ljudeffektnivå 96 dB(A). Onog-

Den vibrationsnivå som anges i dessa

anvisningar har uppmätts enligt en i

EN 60745 standardiserad mätmetod och kan använ-

das för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets använd-

ning och kan i många fall överskrida de värden som

anges i dessa anvisningar. Den belastning som vibratio-

nerna orsakar kan underskattas om elverktyget regel-

bundet används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har varit

avstängt eller gått utan att vara i verkligt ingrepp när en

exakt värdering av vibrationsbelastningen utförs under en

bestämd tidsperiod. Detta kan minska vibrationsbelast-

ningen väsentligt under den totala tidsperioden.

Vi försäkrar härmed under exklusivt ansvar att denna

produkt överensstämmer med följande normer och har-

moniserade standarder: EN 60745 enligt bestämmel-

serna i direktiven 89/336/EEG, 98/37/EG. 22.11.2006, Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen Montage

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

Stänkskydd/stödhandtag

Stänkskyddet 4 skyddar elverktyget mot nedsmutsning

och används för infästning av stödhandtaget 7. Skjut

upp stänkskyddet 4 på spindelhalsen och dra sedan

fast spännmuttern 9.

Skjut in stödhandtaget 7 i hålet på stänkskyddet 4,

sväng stödhandtaget 7 till önskat läge och lås det

genom att stänga spännspaken 8.

Rörkorg med M 14 yttergänga

Skruva upp rörkorgen 1 med adaptern 2 på drivspin-

deln 3. Håll fast drivspindeln 3 med en fast skruvnyckel

(nyckelvidd 22 mm) och dra med en andra fast skruv-

nyckel (nyckelvidd 22 mm) fast adaptern 2 och rörkor-

Rörkorgen tas bort i omvänd ordningsföljd.

Rörkorg med utvändig sexkant

Skruva fast rörkorgen 1 direkt på drivspindeln 3. Håll

fast drivspindeln 3 med en fast skruvnyckel (nyckelvidd

22 mm) och dra med en andra fast skruvnyckel (nyckel-

vidd 22 mm) fast rörkorgen 1.

Rörkorgen tas bort i omvänd ordningsföljd.

f Beakta nätspänningen! Kontrollera att ström-

källans spänning överensstämmer med upp-

gifterna på elverktygets typskylt. Elverktyg

märkta med 230 V kan även anslutas till

Tryck för start av elverktyget ned strömställaren

Till/Från 6 och håll den nedtryckt.

För att spärra den nedtryckta

strömställaren 6 skjut spärrknap-

För elverktygets frånkoppling släpp strömställaren

Till/Från 6 eller om den är låst med spärrknappen 5

tryck helt kort på strömställaren Till/Från 6 och släpp

Välj den rörkorg som är lämplig för materialet som ska

röras om. För material med låg viskositet som t.ex. dis-

persionsfärg, lack, lim, kompound, cementslam ska en

rörkorg med vänsterspiral användas.

För material med hög viskositet som t. ex. fabriksblan-

dad rappning, betong, cement, golvbruk, spackel-

massa, epoxiplast ska en rörkorg med högerspiral

För elverktyget under blandning upp och ned. Rengör

rörkorgen efter avslutat arbete.

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och sträng kon-

troll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställ-

ningar det 10-siffriga produktnumret som finns på

elverktygets typskylt.

Service och kundrådgivare

Sprängskissar och information om reservdelar lämnas

Elverktyg, tillbehör och förpackning ska omhändertas

på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska

och elektroniska apparater och dess

modifiering till nationell rätt måste

obrukbara elverktyg omhändertas sepa-

rat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

OBJ_BUCH-322-001.book Page 45 Wednesday, January 24, 2007 1:02 PM46 | Norsk 3 609 929 B20 • 24.1.07

Det nedenstående anvendte uttrykket «elektroverktøy»
