BRUKSANVISNING GBM 10 SRE Professional BOSCH

Nominelt omdrejningstal

OBJ_BUCH-321-001.book Page 66 Thursday, January 25, 2007 8:36 AMSvenska | 671 609 929 K97 • 25.1.07

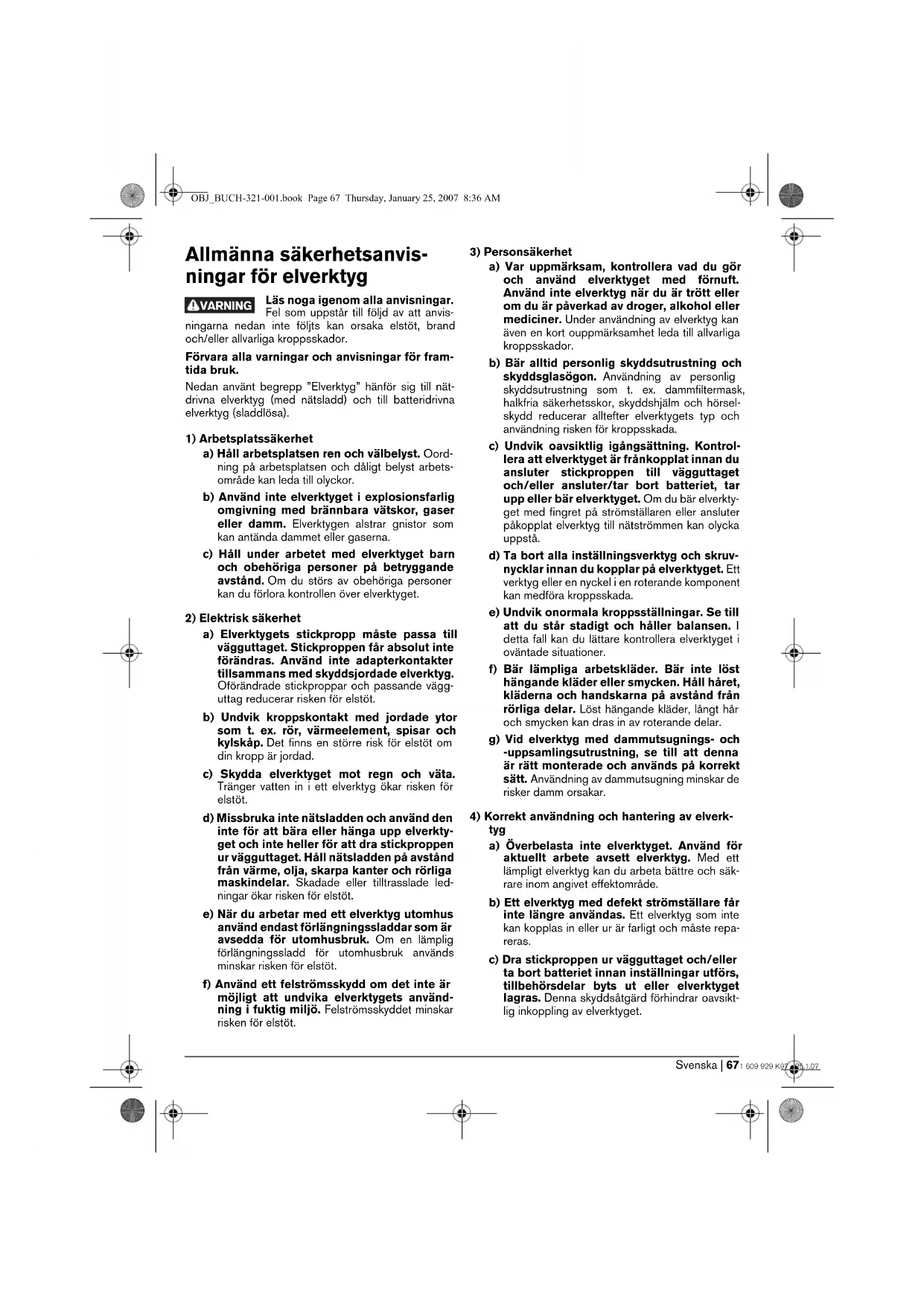

Allmänna säkerhetsanvis-

ningar för elverktyg

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvis-

ningarna nedan inte följts kan orsaka elstöt, brand

och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för fram-

Nedan använt begrepp ”Elverktyg” hänför sig till nät-

drivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oord-

ning på arbetsplatsen och dåligt belyst arbets-

område kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser

eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga personer

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt om

din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för

d) Missbruka inte nätsladden och använd den

inte för att bära eller hänga upp elverkty-

get och inte heller för att dra stickproppen

ur vägguttaget. Håll nätsladden på avstånd

från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade led-

ningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus

använd endast förlängningssladdar som är

avsedda för utomhusbruk. Om en lämplig

förlängningssladd för utomhusbruk används

minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets använd-

ning i fuktig miljö. Felströmsskyddet minskar

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft.

Använd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan

även en kort ouppmärksamhet leda till allvarliga

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfiltermask,

halkfria säkerhetsskor, skyddshjälm och hörsel-

skydd reducerar alltefter elverktygets typ och

användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan du

ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverkty-

get med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget. Ett

verktyg eller en nyckel i en roterande komponent

kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se till

att du står stadigt och håller balansen. I

detta fall kan du lättare kontrollera elverktyget i

oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret,

kläderna och handskarna på avstånd från

rörliga delar. Löst hängande kläder, långt hår

och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på korrekt

sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) Korrekt användning och hantering av elverk-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säk-

rare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får

inte längre användas. Ett elverktyg som inte

kan kopplas in eller ur är farligt och måste repa-

c) Dra stickproppen ur vägguttaget och/eller

ta bort batteriet innan inställningar utförs,

tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsikt-

lig inkoppling av elverktyget.

VARNING OBJ_BUCH-321-001.book Page 67 Thursday, January 25, 2007 8:36 AM68 | Svenska 1 609 929 K97 • 25.1.07

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer

som inte är förtrogna med dess använd-

ning eller inte läst denna anvisning. Elverk-

tygen är farliga om de används av oerfarna

e) Sköt elverktyget omsorgsfullt. Kontrollera

att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brus-

tit eller skadats; orsaker som kan leda till

att elverktygets funktioner påverkas men-

ligt. Låt skadade delar repareras innan

elverktyget tas i bruk. Många olyckor orsakas

av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går lättare

g) Använd elverktyget, tillbehör, insatsverktyg

osv. enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om

elverktyget används på ett sätt som det inte är

avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal repa-

rera elverktyget och endast med original-

reservdelar. Detta garanterar att elverktygets

säkerhet upprätthålls.

säkerhetsanvisningar

f Använd elverktyget med medlevererade stöd-

handtag. Risk finns för personskada om du förlorar

kontrollen över elverktyget.

f Använd lämpliga detektorer för lokalisering

av dolda försörjningsledningar eller konsul-

tera lokalt distributionsföretag. Kontakt med

elledningar kan förorsaka brand och elstöt. En ska-

dad gasledning kan leda till explosion. Borrning i

vattenledning kan förorsaka sakskador.

f Slå genast ifrån elverktyget om insatsverkty-

get blockerar. Var förberedd på höga reak-

tionsmoment som kan orsaka bakslag.

Insatsverktyget blockerar om:

— elverktyget överbelastas eller

— snedvrids i arbetsstycket.

f Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledningar

eller egen nätsladd. Om elverktyget kommer i

kontakt med en spänningsförande ledning sätts

elverktygets metalldelar under spänning som sedan

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverkty-

get kan styras säkrare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller ett

skruvstycke hålls säkrare än med handen.

f Asbesthaltigt material får inte bearbetas.

Asbest anses vara cancerframkallande.

f Vidta skyddsåtgärder om risk finns för att häl-

sovådligt, brännbart eller explosivt damm

uppstår under arbetet. Till exempel: Vissa damm

klassificeras som cancerframkallande ämnen.

Använd en dammfiltermask och om möjligt damm-/

f Håll arbetsplatsen ren. Materialblandningar är

särskilt farliga. Lättmetalldamm kan brinna och

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka upp sig

och leda till att du kan förlora kontrollen över elverk-

f Elverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra slad-

den ur vägguttaget om den skadats under

arbetet. Skadade nätsladdar ökar risken för elstöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisning-

arna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll

sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Maskinen är avsedd för borrning i trä, metall, keramik

och plast. Maskiner med elektronisk reglering och

höger-/vänstergång är även lämpliga för skruvdragning

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration

4 Spärrknapp för strömställaren

5 Ställratt varvtalsförval (GBM 10-2 RE/

6 Strömställare Till/Från

(GBM 10 RE/GBM 10 SRE/GBM 10-2 RE/

8 Växellägesomkopplare (GBM 10-2 RE/

GBM 13-2/GBM 13-2 RE)

OBJ_BUCH-321-001.book Page 68 Thursday, January 25, 2007 8:36 AMSvenska | 691 609 929 K97 • 25.1.07

9 Vingskruv för inställning av djupanslag

10 Vingskruv för stödhandtagsjustering

11 Stödhandtag (GBM 13-2/GBM 13-2 RE)

16 Borrspindel med invändig sexkant (GBM 10 RE/

GBM 10-2 RE/GBM 13-2 RE)

17 Säkringsskruv för snabbspänn-/nyckelchucken

18 Fast skruvnyckel**

19 Snabbväxlingsadapter (GBM 10 SRE)

20 Omkopplare ”Borrning/skruvdragning”

22 Ställhylsa för skruvdjupanslag (GBM 10 SRE)

23 Bältesclips (GBM 10/GBM 10 RE)

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte standardleveransen.

**handelsvara (ingår inte i leveransen)

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Elverktygets A-vägda ljudtrycksnivå når i typiska fall

77 dB(A). Onoggrannhet K=3 dB.

Ljudnivån under arbetet kan överskrida 85 dB(A).

Totala vibrationsvärden (vektorsumma ur tre riktningar)

framtaget enligt EN 60745:

Borrning i metall: Vibrationsemissionsvärde

Den vibrationsnivå som anges i dessa

anvisningar har uppmätts enligt en i

EN 60745 standardiserad mätmetod och kan användas

för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets använd-

ning och kan i många fall överskrida de värden som anges

i dessa anvisningar. Den belastning som vibrationerna

orsakar kan underskattas om elverktyget regelbundet

används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har

varit avstängt eller gått utan att vara i verkligt ingrepp när

en exakt värdering av vibrationsbelastningen utförs under

en bestämd tidsperiod. Detta kan minska vibrationsbe-

lastningen väsentligt under den totala tidsperioden.

Varvtalsförval – – – z – z

Varvtalsreglering – z z z – z

Höger-/vänstergång – zzz – z

Vikt enligt EPTA-Procedure

01/2003 kg 1,5 1,5 1,5 1,7 1,9 1,9

Skyddsklass /II /II /II /II /II /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

OBJ_BUCH-321-001.book Page 69 Thursday, January 25, 2007 8:36 AM70 | Svenska 1 609 929 K97 • 25.1.07

Vi försäkrar härmed under exklusivt ansvar att denna

produkt överensstämmer med följande normer och har-

moniserade standarder: EN 60745 enligt bestämmel-

f Använd alltid elverktyget med stödhandtag

Stödhandtaget 11 kan valfritt svängas för att uppnå en

säker och vilsam kroppsställning.

Vrid vingskruven för stödhandtagets justering 10 mot-

urs och sväng stödhandtaget 11 till önskat läge. Dra

därefter fast vingskruven 10 medurs.

Inställning av borrdjup

Med djupanslaget 12 kan önskat borrdjup X ställas in.

Lossa vingskruven för djupanslagets inställning 9 och

sätt in djupanslaget i stödhandtaget 11.

Räffling vid djupanslag 12 måste vara riktat uppåt.

Dra ut djupanslaget så att avståndet mellan borrens

spets och djupanslagets spets motsvarar önskat borr-

Dra åter fast vingskruven för djupanslagets inställning

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

f Använd skyddshandskar vid verktygsbytet.

Borrchucken kan under längre arbetspass bli het.

Snabbchuck (se bild B)

Grip tag i bakre hylsan 3 på snabbchucken 1 och vrid

främre hylsan 2 i rotationsriktningen n tills verktyget

kan skjutas in. Skjut in verktyget.

Grip tag i bakre hylsan 3 på snabbchucken 1 och vrid

främre hylsan 2 i rotationsriktningen o för hand kraftigt

fast tills ett klick hörs. Chucken låses härvid automa-

Spärren låses upp när främre hylsan 2 vrids i motsatt

riktning för borttagning av verktyget.

Kuggkranschuck (se bild C)

Vrid upp kuggkranschucken 14 tills verktyget kan skju-

tas in. Skjut in verktyget.

Stick in chucknyckeln 13 i respektive hål på kuggkrans-

chucken 14 och spänn jämnt fast verktyget.

Skruvdragarverktyg (GBM 10 RE/

GBM 10-2 RE/GBM 13-2 RE) (se bild D)

Borrspindeln 16 är utrustad med invändig sexkant för

infästning av skruvbits. Ta bort borrchucken och sätt in

skruvbitsen 15 direkt i borrspindeln 16 där den hålls på

plats med en låsring.

Snabbväxlingsadapter (GBM 10 SRE)

För snabb växling mellan borrning och skruvdragning

kan borrchucken utan användning av hjälpverktyg

snabbt och enkelt tas bort från borrspindeln.

n Grip tag i borrchucken och skjut den röda spärr-

o Vrid snabbväxlingsadaptern 19 i rotationsrikt-

ningen och dra bort den framåt.

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

Ta bort säkringsskruven

Snabbchucken 1 resp. kuggkranschucken 14 är med

en säkringsskruv 17 säkrad mot att lossa från borrspin-

deln. Öppna snabbchucken 1 resp. kuggkranschucken

14 fullständigt och skruva medurs bort säkringsskruven

17. Observera att säkringsskruven är vänster-

Sitter låsskruven 17 hårt fast, sätt en skruvmejsel på

skruvhuvudet och lossa låsskruven med ett slag på

skruvmejselns skaft.

GBM 10-2 RE/GBM 13-2/GBM 13-2 RE

(se bild E): För borttagning av nyckelchucken 14

använd en fast skruvnyckel 18 (nyckelvidd 17 mm) på

drivspindelns nyckeltag.

GBM 10 SRE (se bild F): Vid borttagning av kugg-

kranschucken 14 håll stadigt i snabbväxlingsadaptern

Lägg upp elverktyget på ett stadigt underlag t. ex. en

arbetsbänk. Stick in borrchucknyckeln 13 i ett av de tre

hålen på kuggkranschucken 14 och lossa kuggkran-

schucken 14 genom att vrida nyckeln moturs. En hårt-

sittande kuggkranschuck kan lossas med ett lätt slag

mot chucknyckeln 13. Ta bort chucknyckeln 13 ur

kuggkranschucken och skruva sedan fullständigt bort

Montering av snabbchucken

För borttagning av snabbchucken 1 spänn in en sex-

kantnyckel i snabbchucken 1 och lägg an en fast skruv-

nyckel 18 (NV 17) på drivspindelns nyckeltag. Lägg

upp elverktyget på ett stadigt underlag t.ex. en arbets-

bänk. Håll fast den fasta skruvnyckeln 18 och lossa

snabbchucken 1 genom att vrida sexkantnyckeln mot-

urs. En hårtsittande snabbchuck kan lossas med ett lätt

slag på sexkantnyckelns långa skaft. Ta bort sexkant-

nyckeln ur snabbchucken och skruva sedan bort

Montering av snabbchucken(GBM 10 SRE)

För borttagning av snabbchucken 1 sätt in en sexkant-

nyckel i snabbchucken 1. Lägg upp elverktyget på ett

stadigt underlag t. ex. en arbetsbänk. Håll fast sexkant-

nyckeln och lossa snabbchucken 1 genom att vrida

snabbväxlingsadaptern 19 moturs. Ta bort sexkant-

nyckeln ur snabbchucken och skruva sedan fullständigt

Montering av borrchuck

Snabbspänn-/nyckelchucken monteras i omvänd ord-

Borrchucken ska dras fast med ett åtdrag-

f Beakta nätspänningen! Kontrollera att ström-

källans spänning överensstämmer med upp-

gifterna på elverktygets typskylt. Elverktyg

märkta med 230 V kan även anslutas till

Inställning av rotationsriktning (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Med riktningsomkopplaren 7 kan elverktygets rotations-

riktning ändras. Vid nedtryckt strömställare Till/Från 6

kan omkoppling inte ske.

Högergång: För borrning och idragning av skruvar

tryck riktningsomkopplaren 7 åt höger mot stopp.

Vänstergång: För lossning och urdragning av skruvar

och muttrar tryck riktningsomkopplaren 7 åt vänster

(GBM 10-2 RE/GBM 13-2/GBM 13-2 RE)

f Växellägesomkopplaren 8 kan manövreras

både på från- och tillkopplat elverktyg.

Koppla dock inte vid full belastning eller hög-

Med växellägesomkopplaren 8 kan 2 varvtalsområden

Lågt varvtalsområde för arbeten med stor borrdiameter

och för skruvdragning.

Högt varvtalsområde för arbeten med liten borrdiame-

Går det inte att svänga växellägesomkopplaren 8 mot

anslag, vrid drivspindeln med borren en aning.

Förval av varvtal (GBM 10-2 RE/GBM 13-2 RE)

Med ställratten varvtalsförval 5 kan önskat varvtal väljas

Erforderligt varvtal är beroende av bearbetat arbets-

stycke och verktygets diameter. Prova dig fram till opti-

mal inställning genom praktiska försök.

Tryck för start av elverktyget ned strömställaren

Till/Från 6 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 6

tryck ned spärrknappen 4.

För elverktygets frånkoppling släpp strömställaren

Till/Från 6 eller om den är låst med spärrknappen 4

tryck helt kort på strömställaren Till/Från 6 och släpp

Inställning av varvtal (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Varvtalet på inkopplat elverktyg kan justeras steglöst

genom att mer eller mindre trycka ned strömställaren

Ett lätt tryck på strömställaren Till/Från 6 ger ett lågt

varvtal. Med tilltagande tryck ökar varvtalet.

OBJ_BUCH-321-001.book Page 71 Thursday, January 25, 2007 8:36 AM72 | Svenska 1 609 929 K97 • 25.1.07

Inställning av driftsätt (GBM 10 SRE)

Med omkopplaren ”borrning/skruvdragning” 20 kan en

konstant en anliggningstrycksberoende koppling väljas

mellan drivningen och borrspindeln.

Ställ omkopplaren 20 mot symbolen ”Borra”.

Borrspindeln är nu konstant kopplad till drivningen.

Denna inställning är lämplig för borrning samt för idrag-

ning av enskilda skruvar utan djupanslag 21.

Ställ omkopplaren 20 mot symbolen ”Skruv-

Borrspindeln kopplas på först när anliggningstryck utö-

vas. Denna inställning är lämplig för serieskruvdragning

med konstant skruvdjup i kombination med djupansla-

get 12 samt för dragning av enskilda skruvar utan djup-

Skruvningsprocessen startar vid tillräckligt högt anligg-

Omkopplaren 20 låser kännbart i läget och kan manöv-

reras även när motorn är i gång.

Går det inte att svänga omkopplaren 20 mot anslag,

vrid borrspindeln med insatsverktyget en aning.

Skruvdragning med djupanslag (GBM 10 SRE)

Ta bort borrchucken med snabbväxlingsadaptern 19.

Sätt in skruvbitsen 15. Skjut upp djupanslaget 21 mot

Vrid ställhylsan 22 medurs för större inskruvningsdjup

och moturs för mindre inskruvningsdjup.

Pröva dig fram till nödvändig inställning genom att prov-

f Elverktyget ska vara frånkopplat när det förs

mot muttern/skruven. Roterande einsatsverktyg

Vid borrning i metall använd endast felfria, välskärpta

HSS-borrar (HSS=högeffektssnabbstål). Denna kvali-

tet offererar Bosch som tillbehör.

Med borrsliparen (tillbehör) kan spiralborrar med en

diameter upp till på 2,5–10 mm lätt skärpas.

Använd borrstativ (tillbehör) om exakt borrning krävs.

Arbetsstycket kan spännas fast säkert i maskinskruv-

stycket som finns att få som tillbehör. Skruvstycket hin-

drar arbetsstycket från att snedvridas och därför kan

Bältesclips (GBM 10/GBM 10 RE) (se bild H)

Elverktyget kan med bältesclipsen 23 hängas upp t. ex.

på ett bälte. Vid upphängt elverktyg är båda händerna

lediga och elverktyget är alltid till hands.

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och sträng kon-

troll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställ-

ningar det 10-siffriga produktnumret som finns på

elverktygets typskylt.

Service och kundrådgivare

Sprängskissar och information om reservdelar lämnas

Elverktyg, tillbehör och förpackning ska omhändertas

på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska

och elektroniska apparater och dess

modifiering till nationell rätt måste

obrukbara elverktyg omhändertas sepa-

rat och på miljövänligt sätt lämnas in för

Ändringar förbehålles.

Det nedenstående anvendte uttrykket «elektroverktøy»

Med omkopleren «Boring/skruing» 20 kan du velge mel-

Sett bryteren 20 på symbolet for «Skruing».
