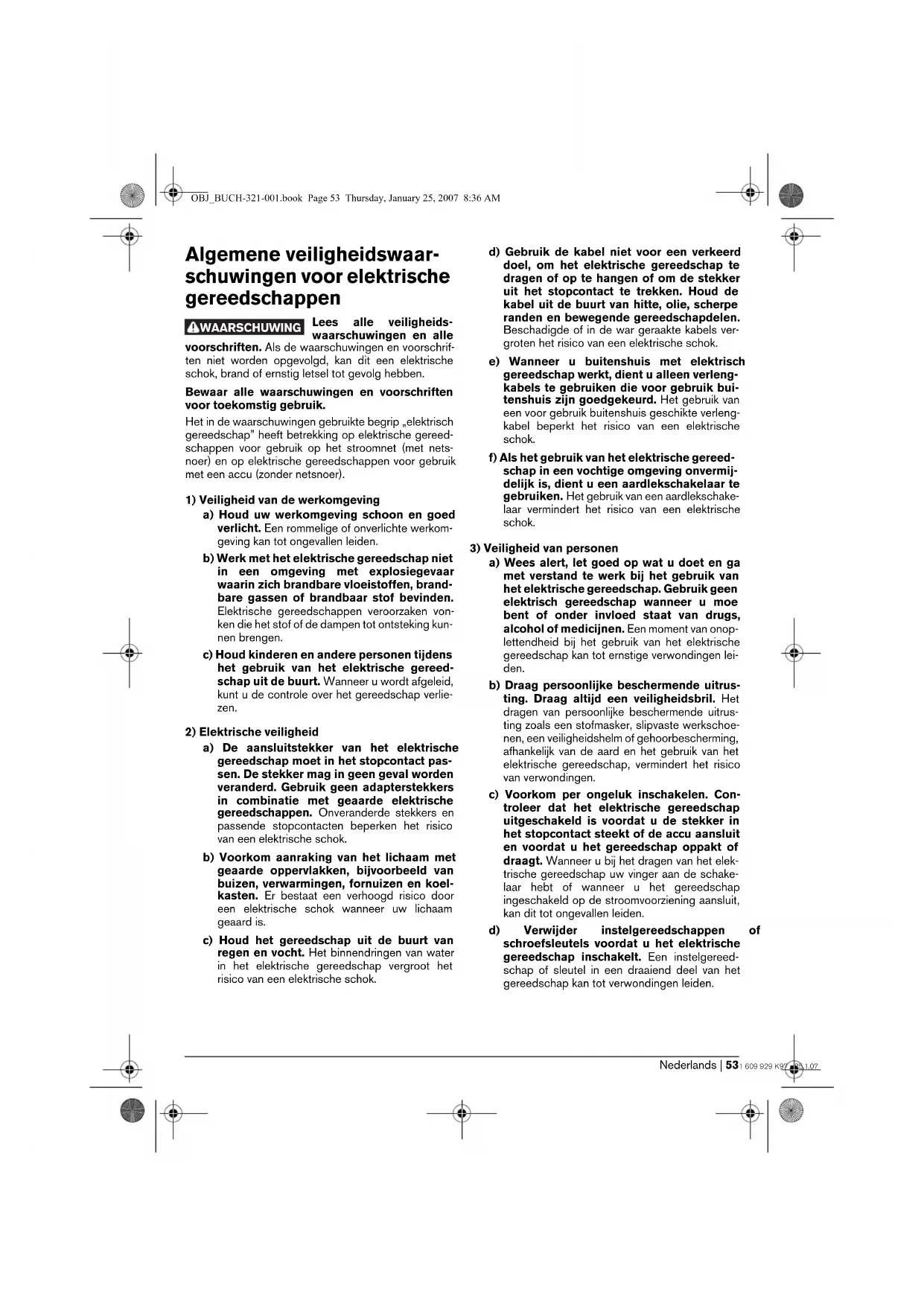

Algemene veiligheidswaar-

schuwingen voor elektrische

Lees alle veiligheids-

waarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschrif-

ten niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch

gereedschap” heeft betrekking op elektrische gereed-

schappen voor gebruik op het stroomnet (met nets-

noer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte werkom-

geving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet

in een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen, brand-

bare gassen of brandbaar stof bevinden.

c) Houd kinderen en andere personen tijdens

het gebruik van het elektrische gereed-

schap uit de buurt. Wanneer u wordt afgeleid,

kunt u de controle over het gereedschap verlie-

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact pas-

sen. De stekker mag in geen geval worden

veranderd. Gebruik geen adapterstekkers

in combinatie met geaarde elektrische

gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico

van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koel-

kasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van water

in het elektrische gereedschap vergroot het

risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen of om de stekker

uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe

randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels ver-

groten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen verleng-

kabels te gebruiken die voor gebruik bui-

tenshuis zijn goedgekeurd. Het gebruik van

een voor gebruik buitenshuis geschikte verleng-

kabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereed-

schap in een vochtige omgeving onvermij-

delijk is, dient u een aardlekschakelaar te

gebruiken. Het gebruik van een aardlekschake-

laar vermindert het risico van een elektrische

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van

het elektrische gereedschap. Gebruik geen

elektrisch gereedschap wanneer u moe

bent of onder invloed staat van drugs,

alcohol of medicijnen. Een moment van onop-

lettendheid bij het gebruik van het elektrische

gereedschap kan tot ernstige verwondingen lei-

b) Draag persoonlijke beschermende uitrus-

ting. Draag altijd een veiligheidsbril. Het

dragen van persoonlijke beschermende uitrus-

ting zoals een stofmasker, slipvaste werkschoe-

nen, een veiligheidshelm of gehoorbescherming,

afhankelijk van de aard en het gebruik van het

elektrische gereedschap, vermindert het risico

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in

het stopcontact steekt of de accu aansluit

en voordat u het gereedschap oppakt of

draagt. Wanneer u bij het dragen van het elek-

trische gereedschap uw vinger aan de schake-

laar hebt of wanneer u het gereedschap

ingeschakeld op de stroomvoorziening aansluit,

kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische

gereedschap inschakelt. Een instelgereed-

schap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

WAARSCHUWING OBJ_BUCH-321-001.book Page 53 Thursday, January 25, 2007 8:36 AM54 | Nederlands 1 609 929 K97 • 25.1.07

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en

steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte

situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd

haren, kleding en handschoenen uit de

buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door

bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon-

teerd, dient u zich ervan te verzekeren dat

deze zijn aangesloten en juist worden

gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor

bestemde elektrische gereedschap. Met het

passende elektrische gereedschap werkt u

beter en veiliger binnen het aangegeven capaci-

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uit-

geschakeld, is gevaarlijk en moet worden gere-

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed-

schap voordat u het gereedschap instelt,

toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereed-

d) Bewaar niet-gebruikte elektrische gereed-

schappen buiten bereik van kinderen. Laat

het gereedschap niet gebruiken door per-

sonen die er niet mee vertrouwd zijn en

deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wan-

neer deze door onervaren personen worden

e) Verzorg het elektrische gereedschap zorg-

vuldig. Controleer of bewegende delen van

het gereedschap correct functioneren en

niet vastklemmen en of onderdelen zoda-

nig gebroken of beschadigd zijn dat de

werking van het elektrische gereedschap

nadelig wordt beïnvloed. Laat deze

beschadigde onderdelen voor het gebruik

repareren. Veel ongevallen hebben hun oor-

zaak in slecht onderhouden elektrische gereed-

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe

snijkanten klemmen minder snel vast en zijn

gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebeho-

ren, inzetgereedschappen en dergelijke

volgens deze aanwijzingen. Let daarbij op

de arbeidsomstandigheden en de uit te

voeren werkzaamheden. Het gebruik van

elektrische gereedschappen voor andere dan de

voorziene toepassingen kan tot gevaarlijke situa-

a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vakkun-

dig personeel en alleen met originele ver-

vangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereed-

schap in stand blijft.

Gereedschapspecifieke

veiligheidsvoorschriften

f Gebruik de bij het elektrische gereedschap

meegeleverde extra handgrepen. Het verlies

van de controle over het elektrische gereedschap

kan tot verwondingen leiden.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op

te sporen of raadpleeg het plaatselijke ener-

gie- of waterleidingbedrijf. Contact met elektri-

sche leidingen kan tot brand of een elektrische

schok leiden. Beschadiging van een gasleiding kan

tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade.

f Schakel het elektrische gereedschap onmid-

dellijk uit als het inzetgereedschap blokkeert.

Houd rekening met grote reactiemomenten

die een terugslag veroorzaken. Het inzetge-

reedschap blokkeert als:

— het elektrische gereedschap wordt overbelast of

— het in het te bewerken werkstuk kantelt.

f Houd het elektrische gereedschap alleen vast

aan de geïsoleerde greepvlakken als u werk-

zaamheden uitvoert waarbij het inzetgereed-

schap verborgen stroomleidingen of de eigen

netkabel kan raken. Contact met een onder

spanning staande leiding zet ook de metalen delen

van het elektrische gereedschap onder spanning en

leidt tot een elektrische schok.

OBJ_BUCH-321-001.book Page 54 Thursday, January 25, 2007 8:36 AMNederlands | 551 609 929 K97 • 25.1.07

f Houd het elektrische gereedschap tijdens de

werkzaamheden stevig met beide handen

vast en zorg ervoor dat u stevig staat. Het elek-

trische gereedschap wordt met twee handen veili-

f Zet het werkstuk vast. Een met spanvoorzienin-

gen of een bankschroef vastgehouden werkstuk

wordt beter vastgehouden dan u met uw hand kunt

f Bewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

f Tref veiligheidsmaatregelen wanneer er bij

werkzaamheden stoffen kunnen ontstaan die

schadelijk voor de gezondheid, brandbaar of

explosief zijn. Bijvoorbeeld: sommige soorten stof

gelden als kankerverwekkend. Draag een stofmas-

ker en gebruik een afzuiging voor stof en spanen, als

deze kan worden aangesloten.

f Houd uw werkplek schoon. Materiaalmengsels

zijn bijzonder gevaarlijk. Stof van lichte metalen kan

ontvlammen of exploderen.

f Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot

het verlies van de controle over het elektrische

f Gebruik het elektrische gereedschap niet met

een beschadigde kabel. Raak de beschadigde

kabel niet aan en trek de stekker uit het stop-

contact als de kabel tijdens de werkzaamhe-

den wordt beschadigd. Beschadigde kabels

vergroten het risico van een elektrische schok.

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de waar-

schuwingen en voorschriften niet worden

opgevolgd, kan dit een elektrische schok,

brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het

gereedschap open en laat deze pagina opengevouwen

terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het boren in hout,

metaal, keramiek en kunststof. Gereedschappen met

elektronische regeling en rechts-/linksdraaien zijn ook

geschikt voor het in- en uitdraaien van schroeven en het

snijden van schroefdraad.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeel-

ding van het elektrische gereedschap op de pagina met

1 Snelspanboorhouder*

4 Blokkeerknop voor aan/uit-schakelaar

5 Stelwiel vooraf instelbaar toerental

(GBM 10-2 RE/GBM 13-2 RE)

6 Aan/uit-schakelaar

7 Draairichtingschakelaar

(GBM 10 RE/GBM 10 SRE/GBM 10-2 RE/

9 Vleugelschroef voor instelling van de diepteaan-

10 Vleugelbout voor verstelling van de extra hand-

11 Extra handgreep (GBM 13-2/GBM 13-2 RE)

13 Boorhoudersleutel*

14 Tandkransboorhouder*

16 Uitgaande as met binnenzeskant

(GBM 10 RE/GBM 10-2 RE/GBM 13-2 RE)

17 Borgschroef voor snelspan-/tandkransboorhouder

21 Schroefdiepteaanslag (GBM 10 SRE)

22 Instelhuls voor schroefdiepteaanslag

23 Riemclip (GBM 10/GBM 10 RE)

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd.

**In de handel verkrijgbaar (niet meegeleverd)

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het gereed-

schap betdraagt kenmerkend 77 dB(A). Onzekerheid

Het geluidsniveau tijdens de werkzaamheden kan

85 dB(A) overschrijden.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen)

bepaald volgens EN 60745:

Boren in metaal: Trillingsemissiewaarde a

onzekerheid K=2,4 m/s

Het in deze gebruiksaanwij-

zing vermelde trillingsniveau

is gemeten met een volgens EN 60745 genormeerde

meetmethode en kan worden gebruikt voor het vergelij-

ken van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik

van het elektrische gereedschap en kan in sommige

gevallen boven de in deze gebruiksaanwijzing aange-

geven waarde liggen. De trillingsbelasting kan onder-

schat worden als het elektrische gereedschap

regelmatig op dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige schatting van de

trillingsbelasting tijdens een bepaalde arbeidsperiode

moet ook rekening worden gehouden met de tijd

waarin het gereedschap uitgeschakeld is, of waarin het

gereedschap wel loopt, maar niet werkelijk wordt

gebruikt. Dit kan de trillingsbelasting gedurende de

gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat dit pro-

duct voldoet aan de volgende normen en normatieve

documenten: EN 60745 volgens de bepalingen van de

richtlijnen 89/336/EEG, 98/37/EG.

Extra handgreep (GBM 13-2/

GBM 13-2 RE) (zie afbeelding A)

f Gebruik het elektrische gereedschap alleen

met de extra handgreep 11.

U kunt de extra handgreep 11 naar wens draaien voor

een veilige houding tijdens de werkzaamheden zonder

Draai de vleugelschroef voor de verstelling van de extra

handgreep 10 tegen de wijzers van de klok en draai de

extra handgreep 11 in de gewenste stand. Draai vervol-

gens de vleugelschroef 10 met de wijzers van de klok

Vooraf instelbaar toerental – – – z – z

Toerentalregeling – z z z – z

Rechts- en linksdraaien – zzz – z

EPTA-Procedure 01/2003 kg 1,5 1,5 1,5 1,7 1,9 1,9

Isolatieklasse /II /II /II /II /II /II Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen

kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische

gereedschappen kunnen afwijken.

Dr. Egbert Schneider

Boordiepte instellen

Met de diepteaanslag 12 kan de gewenste boordiepte

X worden vastgelegd.

Draai de vleugelschroef voor de instelling van de diep-

teaanslag los 9 en zet de diepteaanslag in de extra

De ribbels op de diepteaanslag 12 moeten naar boven

Trek de diepteaanslag zo ver naar buiten dat de afstand

tussen de punt van de boor en de punt van de diepte-

aanslag overeenkomt met de gewenste boordiepte X.

Draai de vleugelschroef voor de instelling van de diep-

teaanslag 9 weer vast.

Inzetgereedschap wisselen

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stop-

f Draag werkhandschoenen bij het wisselen

van inzetgereedschap. De boorhouder kan tij-

dens langdurige werkzaamheden heet worden.

Snelspanboorhouder (zie afbeelding B)

Houd de achterste huls 3 van de snelspanboorhouder

1 vast en draai de voorste huls 2 in draairichting n tot

het inzetgereedschap kan worden aangebracht. Zet

Houd de achterste huls 3 van de snelspanboorhouder

1 vast en draai de voorste huls 2 in draairichting o met

uw hand stevig dicht tot een klikgeluid hoorbaar is. De

boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het

verwijderen van het inzetgereedschap de voorste huls

2 in de tegengestelde richting draait.

Tandkransboorhouder (zie afbeelding C)

Open de tandkransboorhouder 14 door deze te

draaien, totdat het gereedschap kan worden ingezet.

Zet het gereedschap in.

Steek de boorhoudersleutel 13 in de daarvoor

bedoelde boorgaten van de tandkransboorhouder 14

en span het inzetgereedschap gelijkmatig vast.

Schroeftoebehoren (GBM 10 RE/GBM 10-2 RE/

GBM 13-2 RE) (zie afbeelding D)

De uitgaande as 16 is voorzien van een binnenzeskant

voor de opname van bits. Demonteer de boorhouder en

zet het bit 15 rechtstreeks in de uitgaande as 16, waar

het door een borgring wordt vastgehouden.

Snelwisseladapter (GBM 10 SRE)

Voor het snel omzetten van boor- naar schroefwerk-

zaamheden kunt u de boorhouder zonder extra hulpge-

reedschap snel en eenvoudig van de uitgaande as

n Houd de boorhouder vast en duw de rode blok-

keerknop naar voren.

o Draai de snelwisseladapter 19 in de draairichting

en trek deze naar voren los.

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stop-

Borgschroef verwijderen

De snelspanboorhouder 1 of tandkransboorhouder 14

is met een borgschroef 17 beveiligd tegen onbedoeld

losdraaien. Open de snelspanboorhouder 1 of tand-

kransboorhouder 14 volledig en draai de borgschroef

17 in de richting van de wijzers van de klok naar buiten.

Let erop dat de borgschroef een linkse schroef-

Als de borgschroef 17 vast zit, plaatst u een schroeven-

draaier op de schroefkop en maakt u de borgschroef

los door een slag op de greep van de schroeven-

Tandkransboorhouder demonteren

GBM 10-2 RE/GBM 13-2/GBM 13-2 RE

(zie afbeelding E): Voor de demontage van de tand-

kransboorhouder 14 zet u een steeksleutel 18 (sleutel-

wijdte 17 mm) op het sleutelvlak van de uitgaande as.

GBM 10 SRE (zie afbeelding F): Voor de demon-

tage van de tandkransboorhouder 14 houdt u de snel-

wisseladapter 19 goed vast.

Leg het elektrische gereedschap op een stabiele

ondergrond, bijvoorbeeld een werkbank. Steek de

boorhoudersleutel 13 in een van de drie boorgaten van

de tandkransboorhouder 14 en draai de tandkrans-

boorhouder 14 met deze hendel door tegen de richting

van de wijzers van de klok te draaien. Een vastzittende

tandkransboorhouder wordt losgemaakt door een

lichte slag op de boorhoudersleutel 13. Verwijder de

boorhoudersleutel 13 uit de tandkransboorhouder en

schroef de tandkransboorhouder volledig los.

Snelspanboorhouder demonteren

Voor het demonteren van de snelspanboorhouder 1

spant u een inbussleutel in de snelspanboorhouder 1

en plaatst u de steeksleutel 18 (SW 17) op het sleutel-

vlak van de uitgaande as. Leg het elektrische gereed-

schap op een stabiele ondergrond, bijvoorbeeld een

OBJ_BUCH-321-001.book Page 57 Thursday, January 25, 2007 8:36 AM58 | Nederlands 1 609 929 K97 • 25.1.07

werkbank. Houd de steeksleutel 18 vast en draai de

snelspanboorhouder 1 los door de inbussleutel tegen

de wijzers van de klok in te draaien. Een vastzittende

snelspanboorhouder wordt losgemaakt door een lichte

slag op de lange schacht van de inbussleutel . Verwij-

der de inbussleutel uit de snelspanboorhouder en

schroef de snelspanboorhouder volledig los.

Snelspanboorhouder demonteren

Voor de demontage van de snelspanboorhouder 1

spant u een inbussleutel in de snelspanboorhouder 1.

Leg het elektrische gereedschap op een stabiele

ondergrond, bijvoorbeeld een werkbank. Houd de

inbussleutel vast en draai de snelspanboorhouder 1

door de snelwisseladapter 19 tegen de richting van de

wijzers van de klok te draaien. Verwijder de inbussleutel

uit de snelspanboorhouder en schroef de snelspan-

boorhouder volledig los.

De montage van de snelspan- of tandkransboorhouder

vindt plaats in omgekeerde volgorde.

De boorhouder moet worden vastgedraaid

met een aandraaimoment van ca. 15 Nm.

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de

gegevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook met

220 V worden gebruikt.

Draairichting instellen (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Met de draairichtingomschakelaar 7 kunt u de draai-

richting van het elektrische gereedschap veranderen.

Als de aan/uit-schakelaar 6 is ingedrukt, is dit echter

Rechtsdraaien: Als u wilt boren of schroeven wilt

indraaien, drukt u de draairichtingschakelaar 7 naar

rechts tot aan de aanslag door.

Linksdraaien: Als u schroeven of moeren wilt los- of

uitdraaien, drukt u de draairichtingomschakelaar 7 naar

links tot aan de aanslag door.

Mechanische toerentalkeuze (GBM 10-2 RE/

GBM 13-2/GBM 13-2 RE)

f U kunt de toerentalschakelaar 8 bedienen bij

stilstand of terwijl het elektrische gereed-

schap loopt. Dit mag echter niet bij volledige

belasting of bij maximaal toerental gebeuren.

Met de toerentalschakelaar 8 kunt u twee toerentalbe-

reiken vooraf instellen.

Laag toerentalbereik. Voor werkzaamheden met een

grote boordiameter en voor het in- en uitdraaien van

Hoog toerentalbereik. Voor werkzaamheden met een

kleine boordiameter.

Als de toerentalschakelaar 8 niet tot aan de aanslag

kan worden gedraaid, draait u de uitgaande as met de

Toerental vooraf instellen

(GBM 10-2 RE/GBM 13-2 RE)

Met het stelwiel voor het vooraf instellen van het toeren-

tal 5 kunt u het benodigde toerental vooraf instellen,

ook terwijl de machine loopt.

Het vereiste toerental is afhankelijk van het te bewerken

materiaal en de diameter van het inzetgereedschap.

Stel de optimale instelling proefsgewijs vast.

Als u het elektrische gereedschap wilt inschakelen

drukt u op de aan/uit-schakelaar 6 en houdt u deze

Als u de ingedrukte aan/uit-schakelaar 6 wilt vastzet-

ten, druk u op de vastzetknop 4.

Als u het elektrische gereedschap wilt uitschakelen

laat u de aan/uit-schakelaar 6 los, of als deze met de

blokkeerknop 4 vergrendeld is, drukt u de aan/uit-scha-

kelaar 6 kort in en laat u deze vervolgens los.

Toerental instellen (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

U kunt het toerental van het ingeschakelde elektrische

gereedschap traploos regelen naarmate u de aan/uit-

schakelaar 6 indrukt.

Lichte druk op de aan/uit-schakelaar 6 heeft een lager

toerental tot gevolg. Met toenemende druk wordt het

Functie instellen (GBM 10 SRE)

Met de omschakelknop „Boren/schroeven” 20 kunt u

kiezen tussen een permanente verbinding van de aan-

drijving met de uitgaande as en een verbinding die

afhankelijk is van de aandrukkracht.

Zet de omschakelknop 20 op het symbool

De uitgaande as heeft een permanente verbinding met

de aandrijving. Deze instelling is geschikt voor boor-

werkzaamheden en voor het indraaien van enkele

schroeven zonder schroefdiepteaanslag 21.

OBJ_BUCH-321-001.book Page 58 Thursday, January 25, 2007 8:36 AMNederlands | 591 609 929 K97 • 25.1.07

Zet de omschakelknop 20 op het symbool

De uitgaande as wordt pas vastgekoppeld door aan-

drukkracht. Deze instelling is geschikt voor het

indraaien van series schroeven met een constante

indraaidiepte in combinatie met de diepteaanslag 12

en voor het indraaien van enkele schroeven zonder

Het schroeven begint bij een voldoende hoge aandruk-

De omschakelknop 20 klikt merkbaar vast en kan ook

terwijl de motor loopt worden bediend.

Als de omschakelknop 20 niet helemaal kan worden

omgezet, draait u de uitgaande as met het inzetgereed-

Schroeven met schroefdiepteaanslag

(GBM 10 SRE) (zie afbeelding G)

Verwijder de boorhouder volledig, samen met de snel-

wisseladapter 19. Zet een bit 15 in. Schuif de schroef-

diepteaanslag 21 tot deze niet meer verder kan.

Draaien van de instelhuls 22 met de wijzers van de klok

mee leidt tot een grotere inschroefdiepte, draaien

tegen de wijzers van de klok in tot een kleinere

De vereiste instelling vindt u het best door proefonder-

vindelijk schroeven.

Tips voor de werkzaamheden

f Plaats het elektrische gereedschap alleen uit-

geschakeld op de moer of schroef. Draaiende

inzetgereedschappen kunnen uitglijden.

Gebruik bij boorwerkzaamheden in metaal alleen onbe-

schadigde en scherpe HSS-boren (HSS = hogecapa-

citeit-snelstaal). De vereiste kwaliteit wordt

gewaarborgd door het Bosch-toebehorenprogramma.

Met het borenslijpapparaat (toebehoren) kunt u spiraal-

boren met een diameter van 2,5–10 mm moeiteloos

Gebruik voor bijzonder nauwkeurige werkzaamheden

een boorstandaard (toebehoren).

Met de als toebehoren verkrijgbare bankschroef kunt u

het werkstuk stevig vastspannen. Dit voorkomt ver-

draaien van het werkstuk en daardoor veroorzaakte

Riemclip (GBM 10/GBM 10 RE)

Met de riemclip 23 kunt u het elektrische gereedschap

vastmaken, bijvoorbeeld aan een riem. U heeft dan

beide handen vrij en het gereedschap is altijd binnen

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stop-

f Houd het elektrische gereedschap en de ven-

tilatieopeningen altijd schoon om goed en

Mocht het elektrische gereedschap ondanks zorgvul-

dige fabricage- en testmethoden toch defect raken,

dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor Bosch elektrische gereed-

Vermeld bij vragen en bestellingen van vervangingson-

derdelen altijd het uit tien cijfers bestaande zaaknum-

mer volgens het typeplaatje van het elektrische

Technische dienst en klantenservice

Explosietekeningen en informatie over vervangingson-

gen moeten op een voor het milieu verantwoorde wijze

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet

Volgens de Europese richtlijn

2002/96/EG over elektrische en elek-

tronische oude apparaten en de omzet-

ting van de richtlijn in nationaal recht

moeten niet meer bruikbare elektrische gereedschap-

pen apart worden ingezameld en op een voor het milieu

verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
