BEDIENUNGSANLEITUNG GBM 10 SRE Professional BOSCH

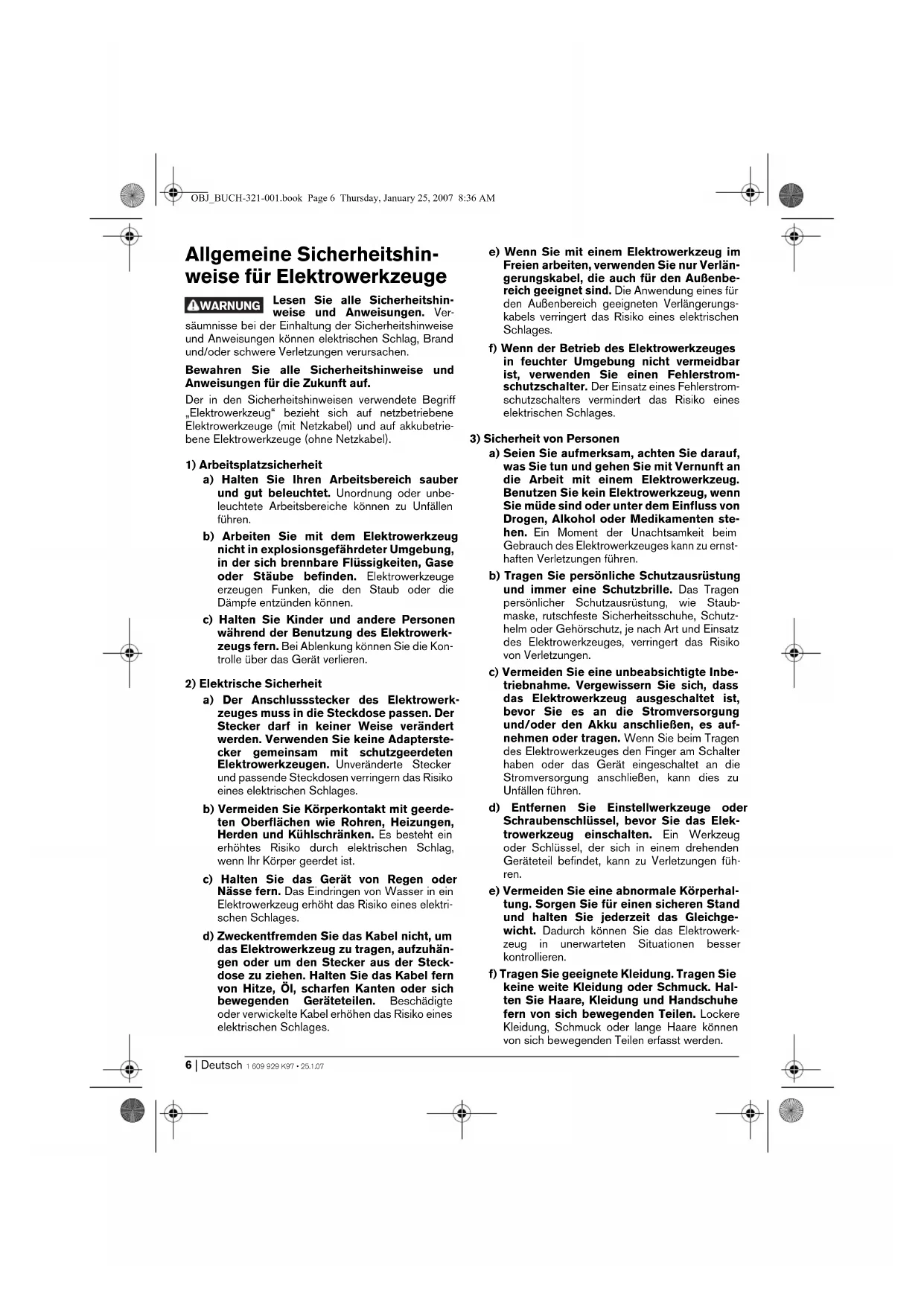

Allgemeine Sicherheitshin-

weise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-

bene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder unbe-

leuchtete Arbeitsbereiche können zu Unfällen

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die Kon-

trolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten

Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das Risiko

eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie Rohren, Heizungen,

Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag,

wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder

Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elektri-

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhän-

gen oder um den Stecker aus der Steck-

dose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlän-

gerungskabel, die auch für den Außenbe-

reich geeignet sind. Die Anwendung eines für

den Außenbereich geeigneten Verlängerungs-

kabels verringert das Risiko eines elektrischen

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an

die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten ste-

hen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernst-

haften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staub-

maske, rutschfeste Sicherheitsschuhe, Schutz-

helm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko

c) Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist,

bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter

haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen füh-

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand

und halten Sie jederzeit das Gleichge-

wicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Hal-

ten Sie Haare, Kleidung und Handschuhe

fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können

von sich bewegenden Teilen erfasst werden.

WARNUNG OBJ_BUCH-321-001.book Page 6 Thursday, January 25, 2007 8:36 AMDeutsch | 71 609 929 K97 • 25.1.07

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet wer-

den. Verwendung einer Staubabsaugung kann

Gefährdungen durch Staub verringern.

4) Sorgfältiger Umgang mit und Gebrauch von

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elek-

trowerkzeug arbeiten Sie besser und sicherer im

angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- oder ausschalten lässt,

ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor

Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhin-

dert den unbeabsichtigten Start des Elektro-

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefähr-

lich, wenn sie von unerfahrenen Personen

e) Pflegen Sie das Elektrowerkzeug mit

Sorgfalt. Kontrollieren Sie, ob bewegliche

Geräteteile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist. Las-

sen Sie beschädigte Teile vor dem Einsatz

des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektro-

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie

dabei die Arbeitsbedingungen und die

auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgese-

henen Anwendungen kann zu gefährlichen Situ-

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes

f Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der

Kontrolle über das Elektrowerkzeug kann zu Verlet-

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspü-

ren, oder ziehen Sie die örtliche Versorgungs-

gesellschaft hinzu. Kontakt mit Elektroleitungen

kann zu Feuer und elektrischem Schlag führen.

Beschädigung einer Gasleitung kann zur Explosion

führen. Eindringen in eine Wasserleitung verursacht

f Schalten Sie das Elektrowerkzeug sofort aus,

wenn das Einsatzwerkzeug blockiert. Seien

Sie auf hohe Reaktionsmomente gefasst, die

einen Rückschlag verursachen. Das Einsatz-

werkzeug blockiert wenn:

— das Elektrowerkzeug überlastet wird oder

— es im zu bearbeitenden Werkstück verkantet.

f Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann. Kontakt mit einer span-

nungsführenden Leitung setzt auch Metallteile des

Elektrowerkzeuges unter Spannung und führt zu

einem elektrischen Schlag.

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie für

einen sicheren Stand. Das Elektrowerkzeug wird

mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit Ihrer Hand.

f Bearbeiten Sie kein asbesthaltiges Material.

Asbest gilt als krebserregend.

f Treffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare

oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als krebserre-

gend. Tragen Sie eine Staubschutzmaske und ver-

wenden Sie, wenn anschließbar, eine Staub-/

OBJ_BUCH-321-001.book Page 7 Thursday, January 25, 2007 8:36 AM8 | Deutsch 1 609 929 K97 • 25.1.07

f Halten Sie Ihren Arbeitsplatz sauber. Material-

mischungen sind besonders gefährlich. Leichtme-

tallstaub kann brennen oder explodieren.

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen. Das Einsatzwerkzeug kann sich verhaken und

zum Verlust der Kontrolle über das Elektrowerkzeug

f Benutzen Sie das Elektrowerkzeug nicht mit

beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird. Beschädigte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verlet-

Bitte klappen Sie die Aufklappseite mit der Darstellung

des Gerätes auf, und lassen Sie diese Seite aufge-

klappt, während Sie die Bedienungsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Bohren in Holz,

Metall, Keramik und Kunststoff. Elektrowerkzeuge mit

elektronischer Regelung und Rechts-/Linkslauf sind

auch geeignet zum Schrauben und Gewindeschnei-

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten

bezieht sich auf die Darstellung des Elektrowerkzeuges

auf der Grafikseite.

1 Schnellspannbohrfutter*

4 Feststelltaste für Ein-/Ausschalter

5 Stellrad Drehzahlvorwahl (GBM 10-2 RE/

7 Drehrichtungsumschalter

9 Flügelschraube für Tiefenanschlageinstellung

10 Flügelschraube für Zusatzgriffverstellung

11 Zusatzgriff (GBM 13-2/GBM 13-2 RE)

14 Zahnkranzbohrfutter*

16 Bohrspindel mit Innensechskant

(GBM 10 RE/GBM 10-2 RE/GBM 13-2 RE)

17 Sicherungsschraube für Schnellspann-/Zahn-

19 Schnellwechseladapter (GBM 10 SRE)

20 Umschalter „Bohren/Schrauben“ (GBM 10 SRE)

21 Schraubtiefenanschlag (GBM 10 SRE)

22 Einstellhülse für Schraubtiefenanschlag

23 Gurthalteclip (GBM 10/GBM 10 RE)

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes

beträgt typischerweise 77 dB(A). Unsicherheit

Der Geräuschpegel beim Arbeiten kann 85 dB(A)

Schwingungsgesamtwerte (Vektorsumme dreier Rich-

tungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

, Unsicherheit K = 2,4 m/s

Der in diesen Anweisungen angege-

bene Schwingungspegel ist entspre-

chend einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätevergleich

Der Schwingungspegel wird sich entsprechend dem

Einsatz des Elektrowerkzeuges verändern und kann in

manchen Fällen über dem in diesen Anweisungen

angegebenen Wert liegen. Die Schwingungsbelastung

könnte unterschätzt werden, wenn das Elektrowerk-

zeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwin-

gungsbelastung während eines bestimmten Arbeits-

zeitraumes sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar

läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeits-

zeitraum deutlich reduzieren.

WARNUNG OBJ_BUCH-321-001.book Page 8 Thursday, January 25, 2007 8:36 AMDeutsch | 91 609 929 K97 • 25.1.07

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745 gemäß den

Bestimmungen der Richtlinien 89/336/EWG,

Zusatzgriff (GBM 13-2/GBM 13-2 RE)

f Verwenden Sie Ihr Elektrowerkzeug nur mit

Sie können den Zusatzgriff 11 beliebig schwenken, um

eine sichere und ermüdungsarme Arbeitshaltung zu

Drehen Sie die Flügelschraube für die Zusatzgriffver-

stellung 10 entgegen dem Uhrzeigersinn und schwen-

ken Sie den Zusatzgriff 11 in die gewünschte Position.

Danach drehen Sie die Flügelschraube 10 im Uhrzei-

gersinn wieder fest.

Bohrtiefe einstellen

Mit dem Tiefenanschlag 12 kann die gewünschte

Bohrtiefe X festgelegt werden.

Lösen Sie die Flügelschraube für die Tiefenanschlag-

einstellung 9 und setzen Sie den Tiefenanschlag in den

10 10 RE 10 SRE 10-2 RE 13-2 13-2 RE Sachnummer 0 601 ... 135 0.. 135 5.. 137 5.. 168 5.. 169 0.. 169 5..

Nennaufnahmeleistung W 450 450 420 500 550 550

Abgabeleistung W 220 220 220 270 285 285

(1./2. Gang) Nm 6,0/– 6,0/– 6,0/– 9,5/5,0 11,5/6,0 11,5/6,0

Spindelhalsdurchmesser mm 43 43 43 43 43 43

Drehzahlvorwahl – – – z – z

Drehzahlsteuerung – z z z – z

Rechts-/Linkslauf – zzz – z

max. Bohr-Ø (1./2. Gang)

Gewicht entsprechend

EPTA-Procedure 01/2003 kg 1,5 1,5 1,5 1,7 1,9 1,9

Schutzklasse /II /II /II /II /II /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen kön-

nen diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektro-

werkzeuge können variieren.

Dr. Egbert Schneider

Die Riffelung am Tiefenanschlag 12 muss nach oben

Ziehen Sie den Tiefenanschlag so weit heraus, dass

der Abstand zwischen der Spitze des Bohrers und der

Spitze des Tiefenanschlags der gewünschten

Bohrtiefe X entspricht.

Ziehen Sie die Flügelschraube für die Tiefenanschlag-

einstellung 9 wieder fest.

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

f Tragen Sie beim Werkzeugwechsel Schutz-

handschuhe. Das Bohrfutter kann sich bei länge-

ren Arbeitsvorgängen stark erwärmen.

Schnellspannbohrfutter (siehe Bild B)

Halten Sie die hintere Hülse 3 des Schnellspannbohr-

futters 1 fest und drehen Sie die vordere Hülse 2 in

Drehrichtung n, bis das Werkzeug eingesetzt werden

kann. Setzen Sie das Werkzeug ein.

Halten Sie die hintere Hülse 3 des Schnellspannbohr-

futters 1 fest und drehen Sie die vordere Hülse 2 in

Drehrichtung o von Hand kräftig zu, bis ein Klicken zu

hören ist. Das Bohrfutter wird dadurch automatisch ver-

Die Verriegelung löst sich wieder, wenn Sie zum Entfer-

nen des Werkzeuges die vordere Hülse 2 in Gegen-

Zahnkranzbohrfutter (siehe Bild C)

Öffnen Sie das Zahnkranzbohrfutter 14 durch Drehen,

bis das Werkzeug eingesetzt werden kann. Setzen Sie

Stecken Sie den Bohrfutterschlüssel 13 in die entspre-

chenden Bohrungen des Zahnkranzbohrfutters 14 und

spannen Sie das Werkzeug gleichmäßig fest.

Schraubwerkzeuge (GBM 10 RE/GBM 10-2 RE/

GBM 13-2 RE) (siehe Bild D)

Die Bohrspindel 16 ist mit einen Innensechskant zur

Aufnahme von Schrauberbits ausgestattet. Demontie-

ren Sie das Bohrfutter und setzen Sie das Schrauberbit

15 direkt in die Bohrspindel 16 ein, wo es durch einen

Sicherungsring gehalten wird.

Schnellwechseladapter (GBM 10 SRE)

Zum schnellen Umstellen von Bohren auf Schrauben

können Sie das Bohrfutter ohne zusätzliches Werkzeug

schnell und einfach von der Bohrspindel entfernen.

n Halten Sie das Bohrfutter fest und schieben Sie

die rote Arretiertaste nach vorn.

o Drehen Sie den Schnellwechseladapter 19 in

Drehrichtung und ziehen Sie ihn nach vorn ab.

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

Sicherungsschraube entfernen

Das Schnellspannbohrfutter 1 bzw. Zahnkranzbohrfut-

ter 14 ist gegen unbeabsichtiges Lösen von der Bohr-

spindel mit einer Sicherungsschraube 17 gesichert.

Öffnen Sie das Schnellspannbohrfutter 1 bzw. Zahn-

kranzbohrfutter 14 vollständig und drehen Sie die

Sicherungsschraube 17 im Uhrzeigersinn heraus.

Beachten Sie, dass die Sicherungsschraube ein

Sitzt die Sicherungsschraube 17 fest, setzen Sie einen

Schraubendreher auf den Schraubenkopf und lösen

die Sicherungsschraube durch einen Schlag auf den

Griff des Schraubendrehers.

Zahnkranzbohrfutter demontieren

GBM 10-2 RE/GBM 13-2/GBM 13-2 RE

(siehe Bild E): Zur Demontage des Zahnkranzbohrfut-

ters 14 setzen einen Gabelschlüssel 18 (Schlüssel-

weite 17 mm) an die Schlüsselfläche der

GBM 10 SRE (siehe Bild F): Zur Demontage des

Zahnkranzbohrfutters 14 halten Sie den Schnellwech-

seladapter 19 gut fest.

Legen Sie das Elektrowerkzeug auf eine standfeste

Unterlage, z. B. eine Werkbank. Stecken Sie den Bohr-

futterschlüssel 13 in eine der drei Bohrungen des

Zahnkranzbohrfutters 14 und lösen Sie das Zahnkranz-

bohrfutter 14 mit diesem Hebel durch Drehen gegen

den Uhrzeigersinn. Ein festsitzendes Zahnkranzbohrfut-

ter wird durch einen leichten Schlag auf den Bohrfut-

terschlüssel 13 gelöst. Entfernen Sie den

Bohrfutterschlüssel 13 aus dem Zahnkranzbohrfutter

und schrauben Sie das Zahnkranzbohrfutter vollständig

OBJ_BUCH-321-001.book Page 10 Thursday, January 25, 2007 8:36 AMDeutsch | 111 609 929 K97 • 25.1.07

Schnellspannbohrfutter demontieren

Zur Demontage des Schnellspannbohrfutters 1 span-

nen Sie einen Innensechskantschlüssel in das Schnell-

spannbohrfutter 1 ein und setzen einen Gabelschlüssel

18 (SW 17) an die Schlüsselfläche der Antriebsspin-

del an. Legen Sie das Elektrowerkzeug auf eine stand-

feste Unterlage, z. B. eine Werkbank. Halten Sie den

Gabelschlüssel 18 fest und lösen Sie das Schnell-

spannbohrfutter 1 durch Drehen des Innensechskant-

schlüssels gegen den Uhrzeigersinn. Ein festsitzendes

Schnellspannbohrfutter wird durch einen leichten

Schlag auf den langen Schaft des Innensechskant-

schlüssels gelöst. Entfernen Sie den Innensechskant-

schlüssel aus dem Schnellspannbohrfutter und

schrauben Sie das Schnellspannbohrfutter vollständig

Schnellspannbohrfutter demontieren

Zur Demontage des Schnellspannbohrfutters 1 span-

nen Sie einen Innensechskantschlüssel in das Schnell-

spannbohrfutter 1 ein. Legen Sie das Elektrowerkzeug

auf eine standfeste Unterlage, z. B. eine Werkbank.

Halten Sie den Innensechskantschlüssel fest und lösen

Sie das Schnellspannbohrfutter 1 durch Drehen des

Schnellwechseladapters 19 gegen den Uhrzeigersinn.

Entfernen Sie den Innensechskantschlüssel aus dem

Schnellspannbohrfutter und schrauben Sie das

Schnellspannbohrfutter vollständig ab.

Bohrfutter montieren

Die Montage des Schnellspann-/Zahnkranzbohrfutters

erfolgt in umgekehrter Reihenfolge.

Das Bohrfutter muss mit einem Anzugs-

drehmoment von ca. 15 Nm festgezogen

f Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Angaben

auf dem Typenschild des Elektrowerkzeuges

übereinstimmen. Mit 230 V gekennzeichnete

Elektrowerkzeuge können auch an 220 V

Drehrichtung einstellen (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Mit dem Drehrichtungsumschalter 7 können Sie die

Drehrichtung des Elektrowerkzeuges ändern. Bei

gedrücktem Ein-/Ausschalter 6 ist dies jedoch nicht

Rechtslauf: Zum Bohren und Eindrehen von Schrau-

ben drücken Sie den Drehrichtungsumschalter 7 nach

rechts bis zum Anschlag durch.

Linkslauf: Zum Lösen bzw. Herausdrehen von

Schrauben und Muttern drücken Sie den Drehrich-

tungsumschalter 7 nach links bis zum Anschlag durch.

Mechanische Gangwahl (GBM 10-2 RE/

GBM 13-2/GBM 13-2 RE)

f Sie können den Gangwahlschalter 8 bei Still-

stand oder bei laufendem Elektrowerkzeug

betätigen. Dies sollte jedoch nicht bei voller

Belastung oder maximaler Drehzahl erfolgen.

Mit dem Gangwahlschalter 8 können 2 Drehzahlberei-

che vorgewählt werden.

Niedriger Drehzahlbereich; zum Arbeiten mit großem

Bohrdurchmesser oder zum Schrauben.

Hoher Drehzahlbereich; zum Arbeiten mit kleinem

Lässt sich der Gangwahlschalter 8 nicht bis zum

Anschlag schwenken, drehen Sie die Antriebsspindel

mit dem Bohrer etwas.

(GBM 10-2 RE/GBM 13-2 RE)

Mit dem Stellrad Drehzahlvorwahl 5 können Sie die

benötigte Drehzahl auch während des Betriebes vor-

Die erforderliche Drehzahl ist vom zu bearbeitenden

Werkstoff und Durchmesser des Werkzeuges abhän-

gig. Ermitteln Sie die optimale Einstellung durch einen

praktischen Versuch.

Drücken Sie zur Inbetriebnahme des Elektrowerk-

zeuges den Ein-/Ausschalter 6 und halten ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters 6

drücken Sie die Feststelltaste 4.

Um das Elektrowerkzeug auszuschalten lassen Sie

den Ein-/Ausschalter 6 los bzw. wenn er mit der Fest-

stelltaste 4 arretiert ist, drücken Sie den Ein-/Ausschal-

ter 6 kurz und lassen ihn dann los.

Drehzahl einstellen (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Sie können die Drehzahl des eingeschalteten Elektro-

werkzeugs stufenlos regulieren, je nachdem, wie weit

Sie den Ein-/Ausschalter 6 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 6 bewirkt eine

niedrige Drehzahl. Mit zunehmenden Druck erhöht sich

OBJ_BUCH-321-001.book Page 11 Thursday, January 25, 2007 8:36 AM12 | Deutsch 1 609 929 K97 • 25.1.07

Betriebsart einstellen (GBM 10 SRE)

Mit dem Umschalter „Bohren/Schrauben“ 20 können

Sie zwischen der dauerhaften und anpressdruckabhän-

gigen Verbindung zwischen Antrieb und Bohrspindel

Stellen Sie den Umschalter 20 auf das Sym-

Die Bohrspindel hat eine dauerhafte Verbindung zum

Antrieb. Diese Einstellung ist geeignet zum Bohren

sowie für Einzelverschraubungen ohne Schraubtiefen-

Stellen Sie den Umschalter 20 auf das Sym-

Die Bohrspindel wird erst durch Anpressdruck einge-

kuppelt. Diese Einstellung ist geeignet für Serienver-

schraubungen mit konstanter Einschraubtiefe in

Verbindung mit dem Tiefenanschlag 12 sowie für Ein-

zelverschraubungen ohne Tiefenanschlag 12.

Der Schraubvorgang beginnt bei ausreichend hohem

Der Umschalter 20 rastet spürbar ein und kann auch

bei laufendem Motor betätigt werden.

Lässt sich der Umschalter 20 nicht bis zum Anschlag

schwenken, drehen Sie die Bohrspindel mit dem Ein-

Schrauben mit Schraubtiefenanschlag

(GBM 10 SRE) (siehe Bild G)

Nehmen Sie das Bohrfutter komplett mit dem Schnell-

wechseladapter 19 ab. Setzen Sie ein Schrauberbit 15

ein. Schieben Sie den Schraubtiefenanschlag 21 bis

Drehen der Einstellhülse 22 im Uhrzeigersinn ergibt

eine größere Einschraubtiefe, Drehen entgegen dem

Uhrzeigersinn eine kleinere Einschraubtiefe.

Die erforderliche Einstellung ermitteln Sie am besten

durch eine Probeverschraubung.

f Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Mutter/Schraube auf. Sich

drehende Einsatzwerkzeuge können abrutschen.

Verwenden Sie beim Bohren in Metall nur einwand-

freie, geschärfte HSS-Bohrer (HSS=Hochleistungs-

Schnellschnittstahl). Entsprechende Qualität garantiert

das Bosch-Zubehör-Programm.

Mit dem Bohrerschärfgerät (Zubehör) können Sie Spi-

ralbohrer mit einem Durchmesser von 2,5-10 mm

Verwenden Sie für besonders präzise Arbeiten einen

Bohrständer (Zubehör).

Der als Zubehör erhältliche Maschinenschraubstock

ermöglicht ein sicheres Festspannen des Werkstücks.

Dies verhindert ein Verdrehen des Werkstücks und

dadurch entstehende Unfälle.

Gurthalteclip (GBM 10/GBM 10 RE)

Mit dem Gurthalteclip 23 können Sie das Elektrowerk-

zeug z. B. an einem Gurt einhängen. Sie haben dann

beide Hände frei und das Elektrowerkzeug ist jederzeit

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

f Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

Sollte das Elektrowerkzeug trotz sorgfältiger Herstel-

lungs- und Prüfverfahren einmal ausfallen, ist die Repa-

ratur von einer autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Elektrowerkzeuges an.

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatztei-

len finden Sie unter:

www.powertool-portal.de, das Internetportal für

Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

ABE Service GmbH Jochen-Rindt-Straße 1

Elektrowerkzeuge, Zubehör und Verpackungen sollen

einer umweltgerechten Wiederverwertung zugeführt

Werfen Sie Elektrowerkzeuge nicht in

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektro-

nik-Altgeräte und ihrer Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesam-

melt und einer umweltgerechten Wiederverwertung

Änderungen vorbehalten.

beregnet iht. EN 60745:
