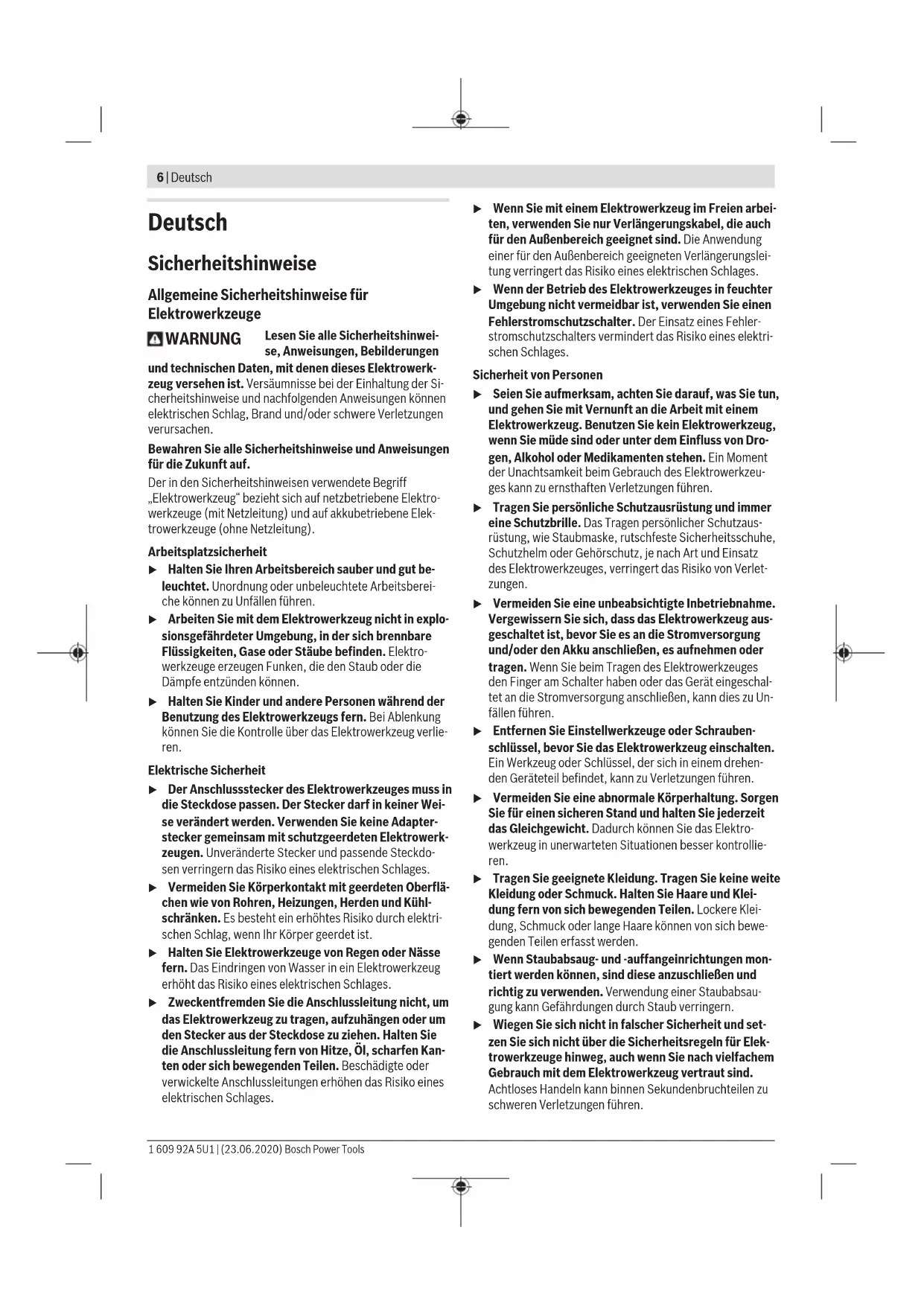

de Originalbetriebsanleitung

Allgemeine Sicherheitshinweise für

WARNUNG Lesen Sie alle Sicherheitshinwei-

se, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerk-

zeug versehen ist. Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und nachfolgenden Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro-

werkzeuge (mit Netzleitung) und auf akkubetriebene Elek-

trowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-

che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Elektrowerkzeug verlie-

Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei-

se verändert werden. Verwenden Sie keine Adapter-

stecker gemeinsam mit schutzgeerdeten Elektrowerk-

zeugen. Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten Sie

die Anschlussleitung fern von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines

elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungslei-

tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeu-

ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus-

rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko von Verlet-

zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät eingeschal-

tet an die Stromversorgung anschließen, kann dies zu Un-

fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen besser kontrollie-

ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei-

dung fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewe-

genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und

richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek-

trowerkzeuge hinweg, auch wenn Sie nach vielfachem

Gebrauch mit dem Elektrowerkzeug vertraut sind.

Achtloses Handeln kann binnen Sekundenbruchteilen zu

schweren Verletzungen führen. 1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsDeutsch | 7

Verwendung und Behandlung des Elektrowerkzeugs

u Überlasten Sie das Elektrowerkzeug nicht. Verwenden

r Ihre Arbeit das dafür bestimmte Elektrowerk-

zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

u Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

u Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie Ge-

räteeinstellungen vornehmen, Einsatzwerkzeugteile

wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

u Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie keine

Personen das Elektrowerkzeug benutzen, die mit die-

sem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile

einwandfrei funktionieren und nicht klemmen, ob Tei-

le gebrochen oder so beschädigt sind, dass die Funkti-

on des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes re-

parieren. Viele Unfälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

u Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leich-

u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen fur andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situationen führen.

u Halten Sie Griffe und Griffflächen trocken, sauber und

frei von Öl und Fett. Rutschige Griffe und Griffflächen er-

lauben keine sichere Bedienung und Kontrolle des Elek-

trowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

u Laden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das

fur eine bestimmte Art von Akkus geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus verwendet

u Verwenden Sie nur die dafür vorgesehenen Akkus in

den Elektrowerkzeugen. Der Gebrauch von anderen Ak-

kus kann zu Verletzungen und Brandgefahr führen.

u Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben

oder anderen kleinen Metallgegenständen, die eine

Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbren-

nungen oder Feuer zur Folge haben.

u Bei falscher Anwendung kann Flüssigkeit aus dem Ak-

ku austreten. Vermeiden Sie den Kontakt damit. Bei

zufälligem Kontakt mit Wasser abspülen. Wenn die

Flüssigkeit in die Augen kommt, nehmen Sie zusätzli-

che ärztliche Hilfe in Anspruch. Austretende Akkuflüs-

sigkeit kann zu Hautreizungen oder Verbrennungen füh-

u Benutzen Sie keinen beschädigten oder veränderten

Akku. Beschädigte oder veränderte Akkus können sich

unvorhersehbar verhalten und zu Feuer, Explosion oder

Verletzungsgefahr führen.

u Setzen Sie einen Akku keinem Feuer oder zu hohen

Temperaturen aus. Feuer oder Temperaturen über

130°C können eine Explosion hervorrufen.

u Befolgen Sie alle Anweisungen zum Laden und laden

Sie den Akku oder das Akkuwerkzeug niemals außer-

halb des in der Betriebsanleitung angegebenen Tem-

peraturbereichs. Falsches Laden oder Laden außerhalb

des zugelassenen Temperaturbereichs kann den Akku

zerstören und die Brandgefahr erhöhen.

u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

u Warten Sie niemals beschädigte Akkus. Sämtliche War-

tung von Akkus sollte nur durch den Hersteller oder be-

vollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Bohrmaschinen und

Sicherheitshinweise für alle Arbeiten

u Tragen Sie Gehörschutz beim Schlagbohren. Die Ein-

wirkung von Lärm kann Gehörverlust bewirken.

u Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen

das Einsatzwerkzeug oder die Schrauben verborgene

Stromleitungen treffen kann Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene Gerä-

teteile unter Spannung setzen und zu einem elektrischen

Sicherheitshinweise bei Verwendung langer Bohrer

u Arbeiten Sie auf keinen Fall mit einer höheren Dreh-

zahl als der für den Bohrer maximal zulässigen Dreh-

zahl. Bei höheren Drehzahlen kann sich der Bohrer leicht

verbiegen, wenn er sich ohne Kontakt mit dem Werkstück

frei drehen kann, und zu Verletzungen führen.

u Beginnen Sie den Bohrvorgang immer mit niedriger

Drehzahl und während der Bohrer Kontakt mit dem

Werkstück hat. Bei höheren Drehzahlen kann sich der

Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit

dem Werkstück frei drehen kann, und zu Verletzungen

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)8 | Deutsch

u Üben Sie keinen übermäßigen Druck und nur in Längs-

richtung zum Bohrer aus. Bohrer können verbiegen und

dadurch brechen oder zu einem Verlust der Kontrolle und

zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie-

hen und Lösen von Schrauben können kurzzeitig hohe Re-

aktionsmomente auftreten.

u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

u Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur

Explosion führen. Eindringen in eine Wasserleitung verur-

sacht Sachbeschädigung.

u Warten Sie, bis das Elektrowerkzeug zum Stillstand

gekommen ist, bevor Sie es ablegen. Das Einsatzwerk-

zeug kann sich verhaken und zum Verlust der Kontrolle

über das Elektrowerkzeug führen.

u Bei Beschädigung und unsachgemäßem Gebrauch des

Akkus können Dämpfe austreten. Der Akku kann bren-

nen oder explodieren. Führen Sie Frischluft zu und su-

chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe

können die Atemwege reizen.

u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines

u Durch spitze Gegenstände wie z. B. Nagel oder

Schraubenzieher oder durch äußere Krafteinwirkung

kann der Akku beschädigt werden. Es kann zu einem in-

ternen Kurzschluss kommen und der Akku brennen, rau-

chen, explodieren oder überhitzen.

u Verwenden Sie den Akku nur in Produkten des Her-

stellers. Nur so wird der Akku vor gefährlicher Überlas-

Schützen Sie den Akku vor Hitze, z. B. auch

vor dauernder Sonneneinstrahlung, Feuer,

Schmutz, Wasser und Feuchtigkeit. Es be-

steht Explosions- und Kurzschlussgefahr.

u Schalten Sie das Elektrowerkzeug sofort aus, wenn

das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re-

aktionsmomente gefasst, die einen Rückschlag verur-

sachen. Das Einsatzwerkzeug blockiert, wenn das

Elektrowerkzeug überlastet wird oder es im zu bearbei-

tenden Werkstück verkantet.

u Vorsicht! Bei der Verwendung des Elektrowerkzeugs

Anlagen, Flugzeuge und medizinischer Gera

te) auftreten. Ebenfalls

digung von Menschen und Tieren in un-

mittelbarer Umgebung nicht ganz ausgeschlossen

werden. Verwenden Sie das Elektrowerkzeug mit

he von medizinischen Ge-

ten, Tankstellen, chemischen Anlagen, Gebieten mit

Explosionsgefahr und in Sprenggebieten. Verwenden

Sie das Elektrowerkzeug mit Bluetooth

zeugen. Vermeiden Sie den Betrieb u

-Wortmarke wie auch die Bildzeichen (Lo-

gos) sind eingetragene Warenzeichen und Eigentum der

Bluetooth SIG, Inc. Jegliche Verwendung dieser Wort-

marke/Bildzeichen durch die Robert Bosch Power Tools

GmbH erfolgt unter Lizenz.

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Be-

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen

von Schrauben sowie zum Bohren in Holz, Metall, Keramik

und Kunststoff. Die GSB ist zusätzlich bestimmt zum Schlag-

bohren in Ziegel, Beton und Gestein.

Daten und Einstellungen des Elektrowerkzeugs können bei

eingesetztem Bluetooth

-Funktechnologie zwischen Elektrowerkzeug

und einem mobilen Endgerät ubertragen werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der

Schnellspannbohrfutter

Einstellring Drehmomentvorwahl

Betriebsarten-Wahlschalter (GSB 18V-60 C)

Akku-Entriegelungstaste

Anzeige Überlastschutz

Drehrichtungsumschalter

Handgriff (isolierte Grifffläche)

Abdeckung Bluetooth® Low Energy Module GCY 30-4

Taste Ladezustandsanzeige

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsDeutsch | 9

Akku-Ladezustandsanzeige

Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden

Sie in unserem Zubehörprogramm.

Akku-Bohrschrauber GSR 18V-60 C GSB 18V-60 C Sachnummer

Nennspannung V= 18 18

max. Drehmoment harter/weicher Schraubfall nach

Werkzeugaufnahme mm 1,5 – 13 1,5 – 13

max. Schrauben-Ø mm 10 10

Gewicht entsprechend EPTA-Procedure 01:2014

kg 1,6–2,6 1,6–2,6

empfohlene Umgebungstemperatur beim Laden °C 0... +35 0... +35

erlaubte Umgebungstemperatur beim Betrieb

empfohlene Ladegeräte GAL 18...

max. Signalreichweite

gemessen bei 20−25°C mit Akku GBA 18V 4.0Ah.

B) abhängig vom verwendeten Akku

C) eingeschränkte Leistung bei Temperaturen <0 °C D) Die mobilen Endgeräte mussen kompatibel zu Bluetooth®-Low-Energy-Geräten (Version 4.1) sein und das Generic Access Profile (GAP) un-

E) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von ge-

schlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer

Geräusch-/Vibrationsinformationen

Geräuschemissionswerte ermittelt entsprechend

GSR 18V-60 C Der A-bewertete Schalldruckpegel des Elektrowerkzeugs be-

trägt typischerweise 75dB(A). Unsicherheit K=5dB. Der

Geräuschpegel beim Arbeiten kann die angegebenen Werte

überschreiten. Gehörschutz tragen!

GSB 18V-60 C Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 87dB(A); Schallleis-

tungspegel 98dB(A). Unsicherheit K=5dB.

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)10 | Deutsch

GSR 18V-60 C GSB 18V-60 C Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und UnsicherheitK ermittelt entsprechend EN62841-2-1.

Der in diesen Anweisungen angegebene Schwingungspegel

und der Geräuschemissionswert sind entsprechend einem

genormten Messverfahren gemessen worden und können für

den Vergleich von Elektrowerkzeugen miteinander verwen-

det werden. Sie eignen sich auch für eine vorläufige Ein-

schätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemis-

sionswert repräsentieren die hauptsächlichen Anwendungen

des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug

für andere Anwendungen, mit abweichenden Einsatzwerk-

zeugen oder ungenügender Wartung eingesetzt wird, können

der Schwingungspegel und der Geräuschemissionswert ab-

weichen. Dies kann die Schwingungs- und Geräusch-

emission über den gesamten Arbeitszeitraum deutlich erhö-

Für eine genaue Abschätzung der Schwingungs- und Ge-

räuschemissionen sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar läuft,

aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-

gungs- und Geräuschemissionen über den gesamten Arbeits-

zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-

werkzeugen, Warmhalten der Hände, Organisation der Ar-

Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

® Low Energy Module GCY30-4

Fur Informationen zum Bluetooth® Low Energy Module

GCY30-4 lesen Sie die zugehörige Bedienungsanleitung.

Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den

bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol-

le Leistung des Akkus zu gewährleisten, laden Sie vor dem

ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne

die Lebensdauer zu verkürzen. Eine Unterbrechung des La-

devorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Elektrowerkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. u Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Aus-

schalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung.

Der Akku (7) verfügt über zwei Verriegelungsstufen, die ver-

hindern sollen, dass der Akku beim unbeabsichtigten

Drücken der Akku-Entriegelungstaste (8) herausfällt. Solan-

ge der Akku im Elektrowerkzeug eingesetzt ist, wird er durch

eine Feder in Position gehalten.

Zur Entnahme des Akkus (7) drücken Sie die Entriegelungs-

taste (8) und ziehen den Akku aus dem Elektrowerkzeug.

Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige(17) zeigen

den Ladezustand des Akkus (7)an. Aus Sicherheitsgründen

ist die Abfrage des Ladezustands nur bei Stillstand des Elek-

trowerkzeuges möglich.

Drücken Sie die Taste Ladezustandsanzeige (16), um den

Ladezustand anzuzeigen. Dies ist auch bei abgenommenem

Leuchtet nach dem Drücken der Taste Ladezustandsanzeige

(16) keine LED, ist der Akku defekt und muss ausgetauscht

Akku-Typ GBA 18V... (siehe Bild D)

Dauerlicht 3× grün 60−100%

Dauerlicht 2× grün 30−60%

Dauerlicht 1× grün 5−30%

Blinklicht 3× grün 0−5%

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsDeutsch | 11

Akku-Typ ProCORE18V... (siehe Bild E)

Dauerlicht 5× grün 80−100 %

Dauerlicht 4× grün 60−80 %

Dauerlicht 3× grün 40−60 %

Dauerlicht 2× grün 20−40 %

Dauerlicht 1× grün 5−20 %

Blinklicht 1× grün 0−5 %

Werkzeugwechsel (siehe Bild A)

u Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

Bei nicht gedrücktem Ein-/Ausschalter (13) wird die Bohr-

spindel arretiert. Dies ermöglicht ein schnelles, bequemes

und einfaches Wechseln des Einsatzwerkzeuges im Bohrfut-

Öffnen Sie das Schnellspannbohrfutter (2) durch Drehen in

Drehrichtung ➊, bis das Werkzeug eingesetzt werden kann.

Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters (2) in

Drehrichtung ➋ von Hand kräftig zu. Das Bohrfutter wird da-

durch automatisch verriegelt.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschäd-

lich sein. Berühren oder Einatmen der Stäube können allergi-

sche Reaktionen und/oder Atemwegserkrankungen des Be-

nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als

krebserzeugend, besonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-

tiges Material darf nur von Fachleuten bearbeitet werden.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

u Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug ge-

eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-

gung des Elektrowerkzeuges führen.

Stellen Sie den Drehrichtungsumschalter (12) auf die Mitte,

um ein unbeabsichtigtes Einschalten zu verhindern. Setzen

Sie den geladenen Akku (7) in den Griff ein, bis dieser spür-

bar einrastet und bündig am Griff anliegt.

Drehrichtung einstellen (siehe Bild B)

Mit dem Drehrichtungsumschalter (12) können Sie die

Drehrichtung des Elektrowerkzeuges ändern. Bei gedrück-

tem Ein-/Ausschalter (13) ist dies jedoch nicht möglich.

Rechtslauf: Schieben Sie den Drehrichtungsumschal-

ter (12) beidseitig bis zum Anschlag in Position .

Linkslauf: Schieben Sie den Drehrichtungsumschalter

(12) beidseitig bis zum Anschlag in Position .

Betriebsart einstellen

Stellen Sie den Einstellring Drehmomentvor-

wahl (3) auf das gewünschte Drehmoment ein.

Stellen Sie den Betriebsarten-Wahlschalter (4)

auf das Symbol „Bohren“.

Stellen Sie den Einstellring Drehmomentvor-

wahl (3) auf das Symbol „Schrauben“.

Stellen Sie den Betriebsarten-Wahlschalter (4)

auf das Symbol „Schrauben“.

Schlagbohren (GSB 18V-60 C)

Stellen Sie den Betriebsarten-Wahlschalter (4)

auf das Symbol „Schlagbohren“.

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges

den Ein-/Ausschalter (13) und halten Sie ihn gedrückt.

Die LED (9) leuchtet bei leicht oder vollständig gedrücktem

Ein-/Ausschalter (13) und ermöglicht das Ausleuchten des

Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Um das Elektrowerkzeug auszuschalten, lassen Sie den

Ein-/Ausschalter (13) los.

Sie können die Drehzahl des eingeschalteten Elektrowerk-

zeugs stufenlos regulieren, je nachdem, wie weit Sie den

Ein-/Ausschalter (13) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (13) bewirkt eine

niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die

Drehmoment vorwählen

Mit dem Einstellring Drehmomentvorwahl (3) können Sie

das benötigte Drehmoment in 20 Stufen vorwählen. Sobald

das eingestellte Drehmoment erreicht ist, wird das Einsatz-

Mechanische Gangwahl

u Sie können den Gangwahlschalter (5) bei Stillstand

oder bei laufendem Elektrowerkzeug betätigen. Dies

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)12 | Deutsch

sollte jedoch nicht bei voller Belastung oder maxima-

ler Drehzahl erfolgen.

u Schieben Sie den Gangwahlschalter immer bis zum

Anschlag. Das Elektrowerkzeug kann sonst beschädigt

Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohr-

durchmesser oder zum Schrauben.

Hoher Drehzahlbereich; zum Arbeiten mit kleinem Bohr-

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßen Gebrauch kann das Elektrowerk-

zeug nicht überlastet werden. Bei zu starker Belastung oder

Verlassen des zulässigen Betriebstemperaturbereiches wird

die Drehzahl reduziert. Das Elektrowerkzeug läuft erst nach

Erreichen der zulässigen Betriebstemperatur wieder mit vol-

Der temperaturabhängige Überlastungsschutz wird durch

ein rotes Leuchten der LED (10) am Elektrowerkzeug ange-

zeigt. Um den zulässigen Betriebstemperaturbereich wieder

zu erreichen, schalten Sie entweder den Gangwahlschalter

(5) auf Gang 1, betreiben Sie das Elektrowerkzeug im Leer-

lauf oder warten Sie bis die LED (10) erlischt. Wenn die LED

(10) erloschen ist, hat das Gerät wieder den zulässigen Be-

triebstemperaturbereich erreicht.

Tiefentladungsschutz

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Elektrowerkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Schnellabschaltung (Kickback Control)

Die Schnellabschaltung (Kickback Control)

bietet eine bessere Kontrolle über das

Elektrowerkzeug und erhöht dadurch den

Anwenderschutz, im Vergleich zu Elektro-

werkzeugen ohne Kickback Control. Bei plötzlicher und

unvorhersehbarer Rotation des Elektrowerkzeugs um die

Bohrerachse schaltet das Elektrowerkzeug ab.

Die Schnellabschaltung wird durch ein Blinken der LED am

Elektrowerkzeug angezeigt.

Zur Wiederinbetriebnahme lassen Sie den Ein-/Ausschalter

los und betätigen Sie ihn erneut.

u Ist die Funktion Kickback Control defekt, lässt sich

das Elektrowerkzeug nicht mehr einschalten. Lassen

Sie das Elektrowerkzeug nur von qualifiziertem Fach-

personal und nur mit Original-Ersatzeilen reparieren.

Connectivity-Funktionen

In Verbindung mit dem Bluetooth® Low Energy Module

GCY30-4 stehen folgende Connectivity-Funktionen fur das

Elektrowerkzeug zur Verfugung:

– Registrierung und Personalisierung

– Statusprufung, Ausgabe von Warnmeldungen

– Allgemeine Informationen

Fur Informationen zum Bluetooth® Low Energy Module

GCY30-4 lesen Sie die zugehörige Bedienungsanleitung.

u Das Elektrowerkzeug mit eingesetztem Bluetooth

Energy Module GCY 30-4 (Zubehör) ist mit einer Funk-

schnittstelle ausgestattet. Lokale Betriebseinschrän-

kungen, z.B. in Flugzeugen oder Krankenhäusern,

u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf

die Schraube auf. Sich drehende Einsatzwerkzeuge kön-

Um Schrauberbit oder Universalbithalter zu entfernen, darf

ein Hilfswerkzeug verwendet werden.

Mit dem Gurthalteclip (6) können Sie das Elektrowerkzeug z.

B. an einem Gurt einhängen. Sie haben dann beide Hände

frei und das Elektrowerkzeug ist jederzeit griffbereit.

Wartung und Reinigung

u Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

u Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne

bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwer-

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typen-

schild des Produkts an.

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040460

Fax: (0711) 40040461

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

Tel.: (01) 797222010

E-Mail: service.elektrowerkzeuge@at.bosch.com

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-

gen des Gefahrgutrechts. Die Akkus können durch den Be-

nutzer ohne weitere Auflagen auf der Straße transportiert

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-

on) sind besondere Anforderungen an Verpackung und

Kennzeichnung zu beachten. Hier muss bei der Vorbereitung

des Versandstückes ein Gefahrgut-Experte hinzugezogen

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt

ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-

ku so, dass er sich nicht in der Verpackung bewegt. Bitte be-

achten Sie auch eventuelle weiterführende nationale Vor-

Elektrowerkzeuge, Akkus, Zubehör und Verpa-

ckungen sollen einer umweltgerechten Wieder-

verwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batte-

rien nicht in den Hausmüll!

Gemäß der europäischen Richtlinie 2012/19/EU müssen

nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß

der europäischen Richtlinie 2006/66/EG müssen defekte

oder verbrauchte Akkus/Batterien getrennt gesammelt und

einer umweltgerechten Wiederverwendung zugeführt wer-

Bitte beachten Sie die Hinweise im Abschnitt Transport (sie-

he „Transport“, Seite13).
