ПОСІБНИК КОРИСТУВАЧА GSR 18 VEC Professional BOSCH

uk Оригінальна інструкція з

Українська Сторінка 140

Патрон мм 1,5–13 1,5–13

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для

Прочитайте всі вказівки з техніки

безпеки, інструкції, ілюстрації та

специфікації, надані з цим

електроінструментом. Невиконання усіх поданих

нижче інструкцій може призвести до ураження

електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроінструмент, що працює від

мережі (з електрокабелем) або від акумуляторної батареї

(без електрокабелю).

Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроінструменти

можуть породжувати іскри, від яких може займатися

пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших

людей. Ви можете втратити контроль над

електроінструментом, якщо Ви не будете зосереджені

на виконанні роботи.

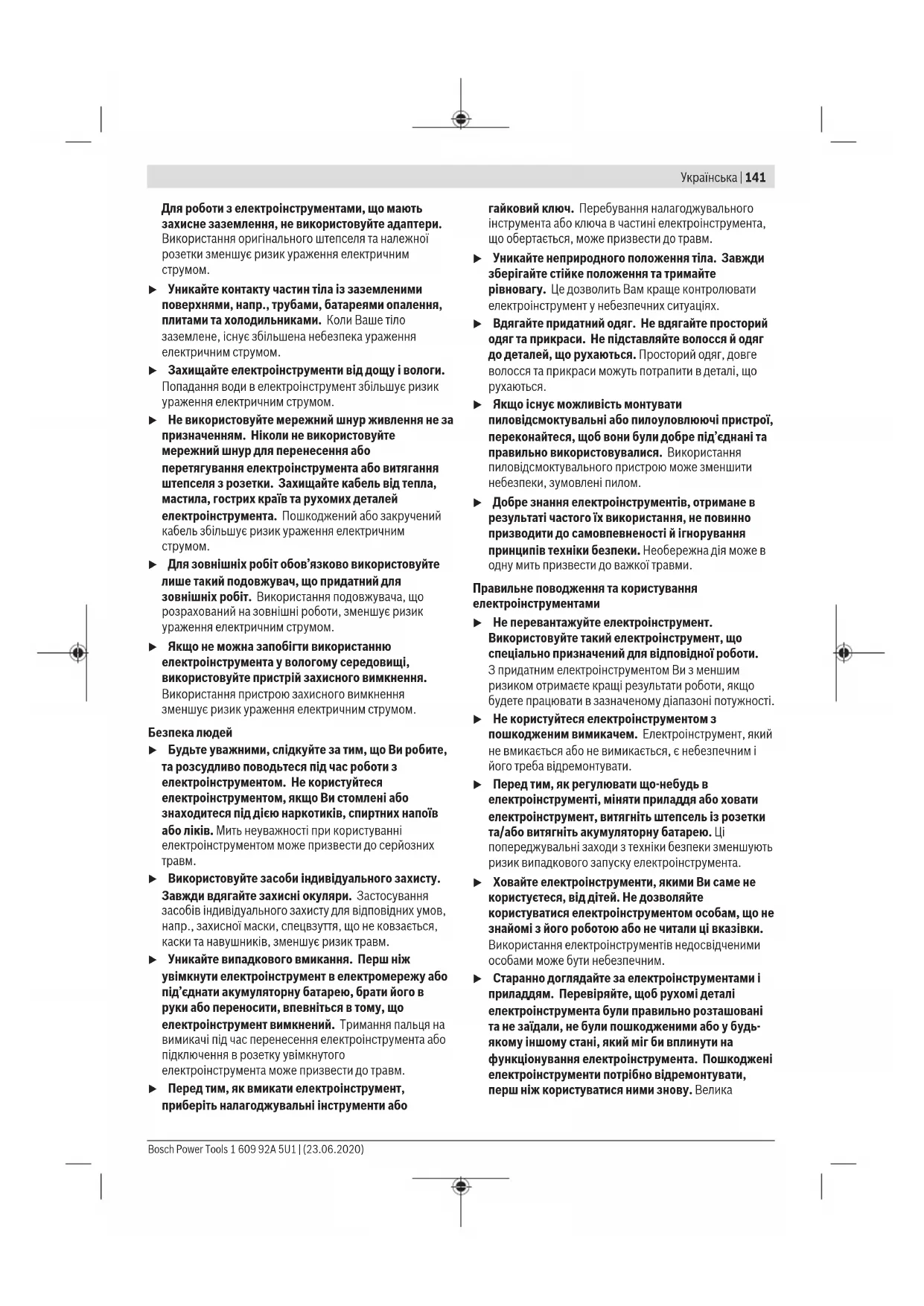

Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. 1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsУкраїнська | 141

Для роботи з електроінструментами, що мають

захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими

поверхнями, напр., трубами, батареями опалення,

плитами та холодильниками. Коли Ваше тіло

заземлене, існує збільшена небезпека ураження

електричним струмом.

u Захищайте електроінструменти від дощу і вологи.

Попадання води в електроінструмент збільшує ризик

ураження електричним струмом.

u Не використовуйте мережний шнур живлення не за

призначенням. Ніколи не використовуйте

мережний шнур для перенесення або

перетягування електроінструмента або витягання

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та рухомих деталей

електроінструмента. Пошкоджений або закручений

кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

u Якщо не можна запобігти використанню

електроінструмента у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

u Будьте уважними, слідкуйте за тим, що Ви робите,

та розсудливо поводьтеся під час роботи з

електроінструментом. Не користуйтеся

електроінструментом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту.

Завжди вдягайте захисні окуляри. Застосування

засобів індивідуального захисту для відповідних умов,

напр.,захисної маски, спецвзуття, що не ковзається,

каски та навушників, зменшує ризик травм.

u Уникайте випадкового вмикання. Перш ніж

увімкнути електроінструмент в електромережу або

під’єднати акумуляторну батарею, брати його в

руки або переносити, впевніться в тому, що

електроінструмент вимкнений. Тримання пальця на

вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого

електроінструмента може призвести до травм.

u Перед тим, як вмикати електроінструмент,

приберіть налагоджувальні інструменти або

гайковий ключ. Перебування налагоджувального

інструмента або ключа в частині електроінструмента,

що обертається, може призвести до травм.

u Уникайте неприродного положення тіла. Завжди

зберігайте стійке положення та тримайте

рівновагу. Це дозволить Вам краще контролювати

електроінструмент у небезпечних ситуаціях.

u Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й одяг

до деталей, що рухаються. Просторий одяг, довге

волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання

пиловідсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

u Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може в

одну мить призвести до важкої травми.

Правильне поводження та користування

електроінструментами

u Не перевантажуйте електроінструмент.

Використовуйте такий електроінструмент, що

спеціально призначений для відповідної роботи.

Зпридатним електроінструментом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні потужності.

u Не користуйтеся електроінструментом з

пошкодженим вимикачем. Електроінструмент, який

не вмикається або не вимикається, є небезпечним і

його треба відремонтувати.

u Перед тим, як регулювати що-небудь в

електроінструменті, міняти приладдя або ховати

електроінструмент, витягніть штепсель із розетки

та/або витягніть акумуляторну батарею. Ці

попереджувальні заходи з техніки безпеки зменшують

ризик випадкового запуску електроінструмента.

u Ховайте електроінструменти, якими Ви саме не

користуєтеся, від дітей. Не дозволяйте

користуватися електроінструментом особам, що не

знайомі з його роботою або не читали ці вказівки.

Використання електроінструментів недосвідченими

особами може бути небезпечним.

u Старанно доглядайте за електроінструментами і

приладдям. Перевіряйте, щоб рухомі деталі

електроінструмента були правильно розташовані

та не заїдали, не були пошкодженими або у будь-

якому іншому стані, який міг би вплинути на

функціонування електроінструмента. Пошкоджені

електроінструменти потрібно відремонтувати,

перш ніж користуватися ними знову. Велика

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)142 | Українська

кількість нещасних випадків спричиняється поганим

доглядом за електроінструментами.

u Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

u Використовуйте електроінструмент, приладдя до

нього, робочі інструменти тощо відповідно до цих

вказівок. Беріть до уваги при цьому умови роботи

та специфіку виконуваної роботи. Використання

електроінструментів для робіт, для яких вони не

передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і

чистими, слідкуйте, щоб на них не було оливи або

густого мастила. Слизькі рукоятки і поверхні захвату

унеможливлюють безпечне поводження з

електроінструментом та його контролювання в

неочікуваних ситуаціях.

Правильне поводження та користування

електроінструментами, що працюють на

акумуляторних батареях

u Заряджайте акумуляторні батареї лише в

заряджувальних пристроях, рекомендованих

виготовлювачем. Використання заряджувального

пристрою для акумуляторних батарей, для яких він не

передбачений, може призводити до пожежі.

u Використовуйте в електроінструментах лише

рекомендовані акумуляторні батареї.

Використання інших акумуляторних батарей може

призводити до травм та пожежі.

u Не зберігайте акумуляторну батарею, якою Ви

саме не користуєтеся, поряд із канцелярськими

скріпками, ключами, цвяхами, гвинтами та іншими

невеликими металевими предметами, які можуть

спричинити перемикання контактів. Коротке

замикання між контактами акумуляторної батареї

може спричиняти опіки або пожежу.

u При неправильному використанні з акумуляторної

батареї може потекти рідина. Уникайте контакту з

нею. При випадковому контакті промийте

відповідне місце водою. Якщо рідина потрапила в

очі, додатково зверніться до лікаря. Акумуляторна

рідина може спричиняти подразнення шкіри або

u Не використовуйте пошкоджені або модифіковані

акумулятори або електроінструменти. Пошкоджені

або модифіковані акумулятори можуть повестися

неочікувано, що може призвести до пожежі, вибуху

u Не піддавайте акумулятор або електроінструмент

дії вогню або високих температур. Вогонь або

температури вищі за 130 °C можуть призвести до

u Виконуйте всі вказівки із заряджання і не

заряджайте акумулятор або електроінструмент за

температур, що виходять за вказані в інструкції

межі. Неправильне заряджання або заряджання за

температур, що виходять за вказані межі, може

пошкодити батарею і підвищити ризик займання.

u Віддавайте свій електроінструмент на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить роботу пристрою протягом тривалого

u Ніколи не обслуговуйте пошкоджені акумулятори.

Обслуговувати акумулятори дозволяється лише

виробнику або авторизованим сервісним

Вказівки з техніки безпеки для електродрилів

Вказівки з техніки безпеки для усіх операцій

u Під час ударного свердління використовуйте

засоби захисту органів слуху\. Шум може пошкодити

u При виконанні робіт, при яких приладдя або

шурупи можуть зачепити заховану

електропроводку, тримайте інструмент за

ізольовані поверхні. Зачеплення приладдям або

шурупом проводки, що знаходиться під напругою,

може призвести до зарядження металевих частин

електроінструмента та до ураження електричним

Вказівки з техніки безпеки при роботі з довгими біт-

u Ніколи не працюйте зі швидкістю, що перебільшує

максимальну номінальну швидкість біт-насадки.

При великій швидкості біт-насадки можуть гнутися,

якщо вони обертаються вільно без контакту із

заготовкою, що може призвести до тілесних

u Завжда починайте свердлити на низькій швидкості,

кінчик біт-насадки повинен торкатися заготовки.

При великій швидкості біт-насадки можуть гнутися,

якщо вони обертаються вільно без контакту із

заготовкою, що може призвести до тілесних

u Натискуйте лише по прямій до біт-насадки і не

притискуйте занадто сильно.Біт-насадки можуть

гнутися і в результаті ламатися або призводити до

втрати контролю і внаслідок цього до тілесних

Додаткові вказівки з техніки безпеки

u Міцно тримайте електроінструмент. При

закручуванні і розкручуванні гвинтів/шурупів можуть

виникати короткочасні високі реакційні моменти.

u Закріплюйте оброблювану заготовку. За допомогою

затискного пристрою або лещат оброблюваний

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsУкраїнська | 143

матеріал фіксується надійніше ніж при триманні його в

руці. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними

приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення

електропроводки може призводити до пожежі та

ураження електричним струмом. Зачеплення газової

труби може призводити до вибуху. Зачеплення

водопровідної труби може завдати шкоду

матеріальним цінностям. u Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий

інструмент може зачепитися за що‑небудь, що

призведе до втрати контролю над електроприладом. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар.

Акумуляторна батарея може займатись або

вибухати.Впустіть свіже повітря і – у разі скарг –

зверніться до лікаря. Пар може подразнювати

дихальні шляхи. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили

можна пошкодити акумуляторну батарею. Можливе

внутрішнє коротке замикання, загоряння, утворення

диму, вибух або перегрів акумуляторної батареї. u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор

буде захищений від небезпечного перевантаження.

Захищайте акумуляторну батарею від

тепла, зокрема, напр., від сонячних

променів, вогню, бруду, води та вологи.

Існує небезпека вибуху і короткого

замикання. u Негайно вимкніть електроінструмент, якщо робочий інструмент заклинило. Будьте готові до

високих реактивних моментів, що призводять до

сіпання. Робочий інструмент заклинює при

перевантаженні електроінструмента або застряганні

інструмента в оброблюваній заготовці. u Обережно! У разі використання електроінструмента з Bluetooth

перешкоди для інших приладів і установок, літаків і

медичних апаратів (напр., кардіостимуляторів,

слухових апаратів). Крім того, не можна повністю

виключити можливість завдання шкоди людям і

тваринам, що знаходяться в безпосередній

близькості. Не користуйтеся електроінструментом

поблизу медичних апаратів,

бензоколонок, хімічних установок і територій, на

яких існує небезпека вибухів або можуть

проводитися підривні роботи. Не користуйтеся

електроінструментом з Bluetooth

Намагайтеся не вмикати інструмент на тривалий

час безпосередньо коло тіла.

Словесний товарний знак Bluetooth

знаки (логотипи) є зареєстрованими товарними

знаками і є власністю Bluetooth SIG, Inc. Robert Bosch

Power Tools GmbH використовує ці словесні/графічні

товарні знаки за ліцензією.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку

інструкції з експлуатації.

Електроінструмент призначений для закручування і

викручування гвинтів, а також для свердління в деревині,

металі, кераміці і пластмасі. Крім того, GSB призначений

також для ударного свердлення у цеглі, бетоні і камені.

Дані та налаштування електроінструмента при

встановленому модулі Bluetooth

Low Energy Module GCY

30-4 можуть передаватися за допомогою радіотехнології

між електроінструментом і мобільним

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення електроприладу на сторінці з малюнком.

Швидкозатискний свердлильний патрон

Кільце для встановлення обертального моменту

Перемикач режимів роботи (GSB 18V-60 C)

Акумуляторна батарея

Кнопка розблокування акумуляторної батареї

Підсвітлювальний світлодіод

Індикація захисту від перевантаження

Універсальний утримувач біт

Перемикач напрямку обертання

Рукоятка (з ізольованою поверхнею)

Кнопка індикатора зарядженості акумуляторної

Індикатор зарядженості акумуляторної батареї

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)144 | Українська

Акумуляторний дриль-шурупокрут GSR 18V-60 C GSB 18V-60 C

3 601 JG1 1.. 3 601 JG2 1..

Кількість обертів на холостому ході

Макс.обертальний момент при закручуванні в

жорсткі / м’які матеріали відп. до ISO5393

– Kам’яна кладка мм − 13

Патрон мм 1,5–13 1,5–13

Макс. Ø гвинтів/шурупів мм 10 10

Вага відповідно до EPTA-Procedure 01:2014

Рекомендована температура навколишнього

середовища при заряджанні

°C 0 ... +35 0 ... +35

Допустима температура навколишнього середовища

Рекомендовані акумуляторні батареї GBA 18V...

Рекомендовані зарядні пристрої GAL 18...

Інтервал сигналу с 8 8

Макс. дальність сигналу

виміряно за температури 20−25°C з акумуляторомGBA 18V 4.0Ah.

B) в залежності від використовуваної акумуляторної батареї

C) обмежена потужність при температурі <0 °C D) Мобільні термінали повинні бути сумісні з пристроями Bluetooth® з низьким енергоспоживанням (версія 4.1) і повинні підтримувати

стандарт Generic Access Profile (GAP).

E) Дальність сигналу може значно відрізнятися в залежності від зовнішніх умов, включаючи використовувані приймачі. Всередині

закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може

значно скорочуватись.

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до

А-зважений рівень звукового тиску від

електроінструмента, як правило, становить 75дБ(A).

Похибка K=5дБ. Рівень шуму при роботі може

перевищувати вказані значення. Вдягайте навушники!

А-зважений рівень звукового тиску від

електроінструмента, як правило, становить: звукове

навантаження 87дБ(A); звукова потужність 98дБ(A).

(векторна сума трьох напрямків) і похибкаK, визначені відповідно до EN62841-2-1.

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsУкраїнська | 145

GSR 18V-60 C GSB 18V-60 C

Свердління в металі:

Ударне свердління в бетоні:

Зазначені в цих вказівках рівень вібрації і рівень емісії

шуму вимірювалися за визначеною в стандартах

процедурою; ними можна користуватися для порівняння

приладів. Вони також придатні для попередньої оцінки

рівня вібрації і рівня емісії шуму.

Зазначені рівень вібрації і рівень емісії шуму стосуються

основних робіт, для яких застосовується

електроінструмент. Однак у разі застосування

електроінструмента для інших робіт, роботи з іншим

приладдям або у разі недостатнього технічного

обслуговування рівень вібрації і рівень емісії шуму

можуть бути іншими. В результаті рівень вібрації і рівень

емісії шуму протягом всього робочого часу можуть

Для точної оцінки рівня вібрації і рівня емісії шуму

потрібно також враховувати інтервали часу, коли

електроінструмент вимкнений або, хоча й увімкнений,

але фактично не працює. Це може значно зменшити

сумарний рівень вібрації і рівень емісії шуму протягом

Визначте додаткові заходи безпеки для захисту

оператора електроінструмента від вібрації, напр.:

технічне обслуговування електроінструмента і робочих

інструментів, нагрівання рук, організація робочих

Монтаж u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

Для отримання інформації щодо модуля Bluetooth® Low

Energy GCY30-4 прочитайте відповідну інструкцію з

Заряджання акумуляторної батареї u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої

розрахований літієво-іонний акумулятор, що

використовується у Вашому приладі.

Вказівка: Акумуляторна батарея поставляється частково

зарядженою. Щоб акумулятор міг реалізувати свою

повну ємність, перед тим, як перший раз працювати з

приладом, акумулятор треба повністю зарядити у

Літієво-іонний акумулятор можна заряджати коли

завгодно, це не скорочує його експлуатаційний ресурс.

Переривання процесу заряджання не пошкоджує

Літієво-іонний акумулятор захищений від глибокого

розряджання системою „Electronic Cell Protection (ECP)“.

При розрядженому акумуляторі прилад завдяки схемі

захисту вимикається. Робочий інструмент більше не

рухається. u Після автоматичного вимикання електроінструмента більше не натискуйте на

вимикач. Це може пошкодити акумуляторну батарею.

Зважайте на вказівки щодо видалення.

Виймання акумулятора

В акумуляторі (7) передбачені два ступені блокування,

покликані запобігти випадінню акумулятора при

ненавмисному натисканні на кнопку розблокування

акумулятора (8). Встромлений в електроприлад

акумулятор тримається у положенні завдяки пружині.

Щоб витягти акумуляторну батарею (7), натисніть на

кнопку розблокування (8) і витягніть акумуляторну

батарею з електроінструмента. Не застосовуйте при

Індикатор зарядженості акумуляторної

Зелені світлодіоди індикатора зарядженості

акумуляторної батареї(17) показують ступінь

зарядженості акумулятора(7). З міркувань техніки

безпеки опитувати стан зарядженості акумулятора можна

лише при зупиненому електроінструменті.

Натисніть кнопку індикатора зарядженості акумуляторної

батареї(16), щоб відобразити ступінь зарядженості. Це

можна зробити і тоді, коли акумуляторна батарея

витягнута з електроінструмента.

Якщо після натискання на кнопку індикатора

зарядженості акумуляторної батареї(16) жоден

світлодіод не загоряється, акумулятор вийшов з ладу і

його треба замінити.

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)146 | Українська

Тип акумуляторної батареї GBA 18V... (див. мал. D)

Свічення зеленим кольором 3× 60−100%

Свічення зеленим кольором 2× 30−60%

Свічення зеленим кольором 1× 5−30%

Блимання зеленим кольором 3× 0−5%

Тип акумуляторної батареї ProCORE18V... (див. мал.

Свічення зеленим кольором 5× 80−100 %

Свічення зеленим кольором 4× 60−80 %

Свічення зеленим кольором 3× 40−60 %

Свічення зеленим кольором 2× 20−40 %

Свічення зеленим кольором 1× 5−20 %

Блимання зеленим кольором 1× 0−5 %

Заміна робочого інструмента (див. мал. A)

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

При ненатиснутому вимикачі (13) свердлильний

шпиндель блокується. Це дозволяє швидко, зручно і

просто міняти робочий інструмент у свердлильному

Відкрийте швидкозатискний патрон (2), повертаючи його

в напрямку обертання ➊ настільки, щоб в нього можна

було встромити робочий інструмент. Вставте робочий

Рукою з силою закрутіть втулку швидкозатискного

патрона (2) у напрямку ➋. При цьому свердлильний

патрон автоматично фіксується.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить,

що містять свинець, деяких видів деревини, мінералів і

металу, може бути небезпечним для здоров’я. Торкання

або вдихання пилу може викликати у Вас або у осіб, що

знаходяться поблизу, алергічні реакції та/або

захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил,

вважаються канцерогенними, особливо в сполученні з

добавками для обробки деревини (хромат, засоби для

захисту деревини). Матеріали, що містять азбест,

дозволяється обробляти лише спеціалістам.

– Слідкуйте за доброю вентиляцією на робочому місці.

– Рекомендується вдягати респіраторну маску з

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

u Уникайте накопичення пилу на робочому місці. Пил

може легко займатися.

Встановлення акумуляторної батареї

Вказівка: Використання акумуляторних батарей, що не є

призначеними для цього електроінструмента, може

призвести до перебоїв у роботі або пошкодження

Встановіть перемикач напрямку обертання (12) в

середнє положення, щоб запобігти ненавмисному

вмиканню. Встроміть заряджену акумуляторну батарею

(7) у рукоятку, поки вона не зайде відчутно у зачеплення

та не буде знаходитися врівень з рукояткою.

Встановлення напрямку обертання (див. мал. B)

За допомогою перемикача напрямку обертання (12)

можна міняти напрямок обертання інструмента. Однак це

не можливо, якщо натиснутий вимикач (13).

Обертання праворуч: пересуньте перемикач

напрямку обертання (12) з обох боків до упору в

Обертання ліворуч: пересуньте перемикач

напрямку обертання (12) з обох боків до упору в

Встановлення режиму роботи

Встановіть кільце для встановлення

обертального моменту (3) на необхідний

Встановіть перемикач режимів роботи (4) на

символ «Свердління».

Закручування/відкручування гвинтів

Встановіть кільце для встановлення

обертального моменту (3) на символ

«Закручування гвинтів».

Встановіть перемикач режимів роботи (4) на

символ «Закручування гвинтів».

Ударне свердління (GSB 18V-60 C)

Встановіть перемикач режимів роботи (4) на

символ «Ударне свердління».

Щоб увімкнути електроінструмент, натисніть на вимикач

(13) і тримайте його натиснутим.

Освітлювальний світлодіод (9) вмикається у разі легкого

або повного натиснення на вимикач (13) і дозволяє

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsУкраїнська | 147

освітлювати робочу зону у разі недостатнього загального

Щоб вимкнути електроінструмент, відпустіть вимикач

Регулювання кількості обертів

Кількість обертів увімкнутого електроінструмента можна

плавно регулювати більшим чи меншим натисканням на

При легкому натисканні на вимикач (13)

електроінструмент працює з малою кількістю обертів. Із

збільшенням сили натискування кількість обертів

Встановлення обертального моменту

За допомогою кільця для встановлення обертального

моменту (3) необхідний обертальний момент можна

налаштовувати в 20 етапів. Після досягнення

встановленого обертального моменту робочий

інструмент зупиняється.

Механічне перемикання швидкості

u Перемикати перемикач швидкості (5) можна на

зупиненому або працюючому електроінструменті.

Однак цього не можна робити, коли прилад працює

при повному навантаженні або на максимальній

u Перемикайте перемикач швидкості завжди до

упору. В противному разі електроінструмент може

Мала кількість обертів; для великих діаметрів отвору і для

Велика кількість обертів; для малих діаметрів отвору.

Термічний захист від перевантаження

При використанні електроінструменту за призначенням

його перевантаження не можливе. При занадто сильному

навантаженні або при виході за межі допустимого

діапазону робочої температури кількість обертів

зменшується. Електроінструмент починає знову

працювати на повній кількості обертів лише після

досягнення допустимої робочої температури.

Захист від перевантаження, що пов'язаний з

температурою, відображається загорянням червоним

кольором світлодіода (10) на електроінструменті. Щоб

знову досягти допустимого діапазону робочої

температури, або перемкніть перемикач швидкості (5) на

першу швидкість, або дайте електроінструменту

попрацювати на холостому ходу, або зачекайте, поки

світлодіод (10) не згасне. Якщо світлодіод (10) згас,

інструмент досяг допустимого діапазону робочої

Захист від глибокого розряджання

Літієво-іонний акумулятор захищений від глибокого

розряджання системою „Electronic Cell Protection (ECP)“.

При розрядженому акумуляторі прилад завдяки схемі

захисту вимикається. Робочий інструмент більше не

Функція швидкого вимкнення (Kickback Control)

Функція швидкого вимикання (Kickback

Control) забезпечує кращий контроль над

електроінструментом і покращує, тим

самим, захист користувача у порівнянні з

електроінструментами без Kickback Control. При

несподіваному і непередбачуваному обертанні

електроінструмента навкруги осі свердла

електроінструмент вимикається.

Про швидке вимикання свідчить блимання світлодіода на

Для повторного увімкнення відпустіть вимикач і знову

u При несправній функції Kickback Control

електроінструмент більше не вмикається.

Віддавайте свій електроінструмент на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин.

У сполученні з модулем Bluetooth® Low Energy Module

GCY30-4 для електроінструмента доступні такі функції

– Реєстрація та персоналізація

– Перевірка стану, подача попереджувальних

– Загальна інформація

Для отримання інформації щодо модуля Bluetooth® Low

Energy GCY30-4 прочитайте відповідну інструкцію з

Вказівки щодо роботи

u Електроінструмент зі змонтованим модулем

Low Energy Module GCY 30-4 (приладдя)

оснащений радіоінтерфейсом. Зважайте на місцеві

обмеження, напр., в літаках або лікарнях.

u Приставляйте електроінструмент до гвинта лише у

вимкнутому стані. Робочі інструменти, що

обертаються, можуть зісковзувати.

Щоб вийняти біт-насадку або універсальний тримач біт-

насадок можна користуватися допоміжним інструментом.

За допомогою кріплення (6) електроінструмент можна

зачепити, напр., за пояс. Це звільнить Вам руки,

електроприлад завжди буде у Вас під рукою.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)148 | Қазақ

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

поранення. u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші

запитання стосовно ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і інформацію щодо

запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

за- значена в Національному гарантійному талоні.

На додані літієво-іонні акумуляторні батареї

розповсюджуються вимоги щодо транспортування

небезпечних вантажів. Акумуляторні батареї можуть

перевозитися користувачем автомобільним транспортом

без потреби виконання додаткових норм.

При пересилці третіми особами (напр.: повітряним

транспортом або транспортним експедитором) потрібно

додержуватися особливих вимог щодо упаковки та

маркування. У цьому випадку у підготовці посилки

повинен брати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з

непошкодженим корпусом. Заклейте відкриті контакти та

запакуйте акумуляторну батарею так, щоб вона не

совалася в упаковці. Дотримуйтеся, будь ласка, також

можливих додаткових національних приписів.

Електроприлади, акумуляторні батареї,

приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте електроприлади та

акумуляторні батареї/батарейки в побутове

Відповідно до європейської директиви 2012/19/EU

електроінструменти, що вийшли із вживання, та

відповідно до європейської директиви 2006/66/EC

пошкоджені або відпрацьовані акумуляторні батареї/

батарейки повинні здаватися окремо і утилізуватися

екологічно чистим способом.

Акумулятори/батарейки:

Будь ласка, зважайте на вказівки в розділі

Транспортування (див. „Транспортування“,

Заява про відповідність ЄС

Мизаявляємо під нашу одноособову відповідальність, що названі

вироби відповідають усім чинним положенням нищеозначених директив

і розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у: *
