ПОСІБНИК КОРИСТУВАЧА GSB 10 82LI Professional BOSCH

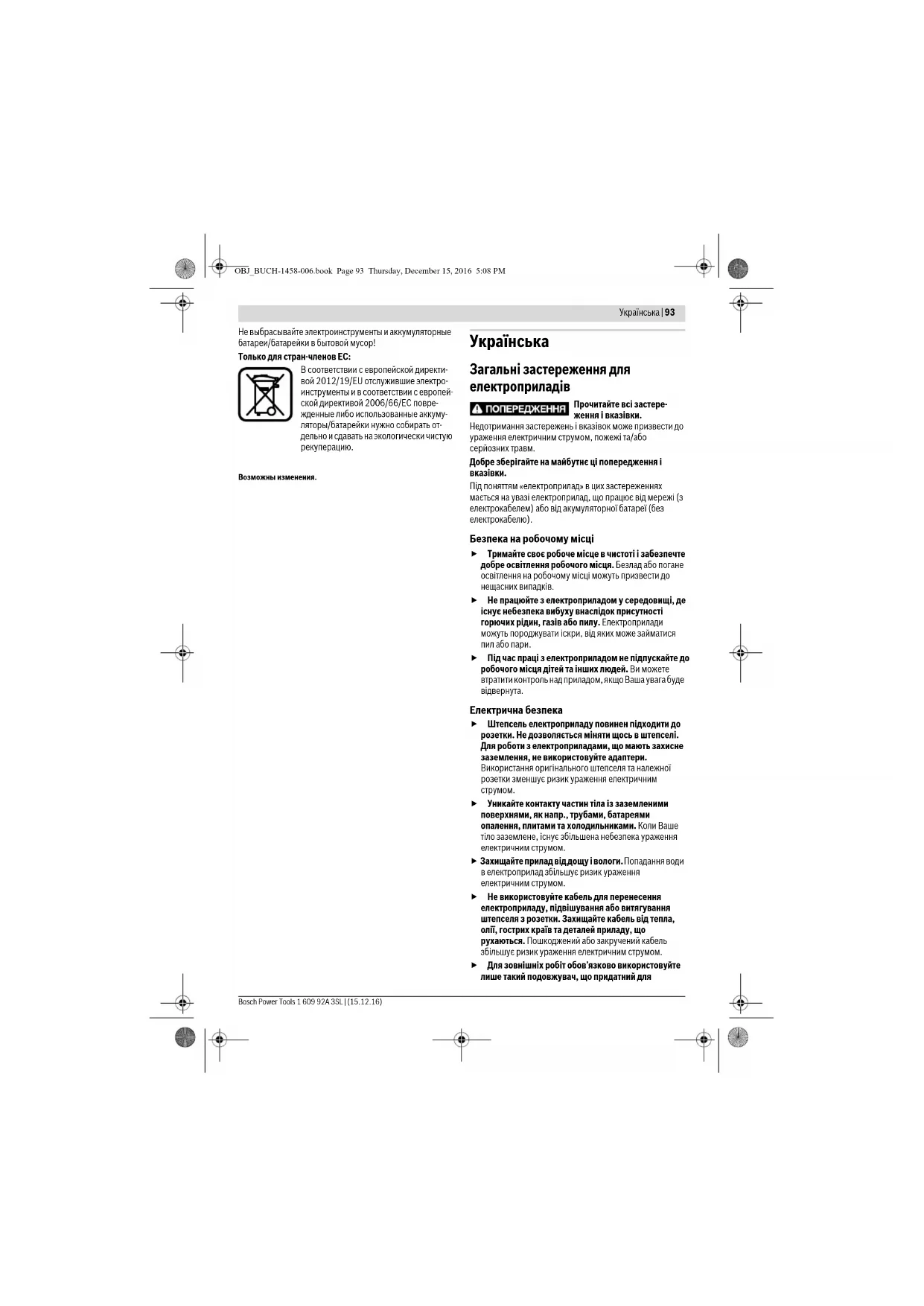

uk Оригінальна інструкція

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 93

Загальні застереження для

Прочитайте всі застере-

Недотримання застережень і вказівок може призвести до

ураження електричним струмом, пожежі та/або

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях

мається на увазі електроприлад, що працює від мережі (з

електрокабелем) або від акумуляторної батареї (без

Безпека на робочому місці

 Тримайте своє робоче місце в чистоті і забезпечте

добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

 Не працюйте з електроприладом у середовищі, де

існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроприлади

можуть породжувати іскри, від яких може займатися

 Під час праці з електроприладом не підпускайте до

робочого місця дітей та інших людей. Ви можете

втратити контроль над приладом, якщо Ваша увага буде

 Штепсель електроприладу повинен підходити до

розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроприладами, що мають захисне

заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

 Уникайте контакту частин тіла із заземленими

поверхнями, як напр., трубами, батареями

опалення, плитами та холодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека ураження

електричним струмом.

 Захищайте прилад від дощу і вологи. Попадання води

в електроприлад збільшує ризик ураження

електричним струмом.

 Не використовуйте кабель для перенесення

електроприладу, підвішування або витягування

штепселя з розетки. Захищайте кабель від тепла,

олії, гострих країв та деталей приладу, що

рухаються. Пошкоджений або закручений кабель

збільшує ризик ураження електричним струмом.

 Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

OBJ_BUCH-1458-006.book Page 93 Thursday, December 15, 2016 5:08 PM94 | Українська

1 609 92A 3SL | (15.12.16) Bosch Power Tools

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

 Якщо не можна запобігти використанню

електроприладу у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

 Будьте уважними, слідкуйте за тим, що Ви робите,

та розсудливо поводьтеся під час роботи з

електроприладом. Не користуйтеся

електроприладом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроприладом може призвести до серйозних травм.

 Вдягайте особисте захисне спорядження та

обов’язково вдягайте захисні окуляри. Вдягання

особистого захисного спорядження, як напр., – в

залежності від виду робіт– захисної маски, спецвзуття,

що не ковзається, каски та навушників, зменшує ризик

 Уникайте випадкового вмикання. Перш ніж

ввімкнути електроприлад в електромережу або

під’єднати акумуляторну батарею, брати його в руки

або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

підключення в розетку увімкнутого приладу може

 Перед тим, як вмикати електроприлад, приберіть

налагоджувальні інструменти та гайковий ключ.

Перебування налагоджувального інструмента або

ключа в частині приладу, що обертається, може

 Уникайте неприродного положення тіла. Зберігайте

стійке положення та завжди зберігайте рівновагу.

Це дозволить Вам краще зберігати контроль над

електроприладом у несподіваних ситуаціях.

 Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся, одяг та

рукавиці до деталей приладу, що рухаються. Про-

сторий одяг, довге волосся та прикраси можуть

потрапити в деталі, що рухаються.

 Якщо існує можливість монтувати пи-

ловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання пило-

відсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

Правильне поводження та користування

 Не перевантажуйте прилад. Використовуйте такий

прилад, що спеціально призначений для відповідної

роботи. З придатним приладом Ви з меншим ризиком

отримаєте кращі результати роботи, якщо будете

працювати в зазначеному діапазоні потужності.

 Не користуйтеся електроприладом з пошкодженим

вимикачем. Електроприлад, який не можна увімкнути

або вимкнути, є небезпечним і його треба

 Перед тим, як регулювати що-небудь на приладі,

міняти приладдя або ховати прилад, витягніть

штепсель із розетки та/або витягніть акумуляторну

батарею. Ці попереджувальні заходи з техніки безпеки

зменшують ризик випадкового запуску приладу.

 Ховайте електроприлади, якими Ви саме не

користуєтесь, від дітей. Не дозволяйте

користуватися електроприладом особам, що не

знайомі з його роботою або не читали ці вказівки. У

разі застосування недосвідченими особами прилади

несуть в собі небезпеку.

 Старанно доглядайте за електроприладом.

Перевіряйте, щоб рухомі деталі приладу

бездоганно працювали та не заїдали, не були

пошкодженими або настільки пошкодженими, щоб

це могло вплинути на функціонування

електроприладу. Пошкоджені деталі треба

відремонтувати, перш ніж користуватися ними

знов. Велика кількість нещасних випадків

спричиняється поганим доглядом за

 Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

 Використовуйте електроприлад, приладдя до нього,

робочі інструменти т.і. відповідно до цих вказівок.

Беріть до уваги при цьому умови роботи та спе-

цифіку виконуваної роботи. Використання

електроприладів для роб

іт, для яких вони не

передбачені, може призвести до небезпечних ситуацій.

Правильне поводження та користування

приладами, що працюють на акумуляторних

 Заряджайте акумуляторні батареї лише в

заряджувальних пристроях, рекомендованих

виготовлювачем. Використання заряджувального

пристрою для акумуляторних батарей, для яких він не

передбачений, може призводити до пожежі.

 Використовуйте в електроприладах лише

рекомендовані акумуляторні батареї. Використання

інших акумуляторних батарей може призводити до

 Не зберігайте акумуляторну батарею, якою Ви саме

не користуєтесь, поряд із канцелярськими

скріпками, ключами, гвіздками, гвинтами та

іншими невеликими металевими предметами, які

можуть спричинити перемикання контактів. Коротке

замикання між контактами акумуляторної батареї може

спричиняти опіки або пожежу.

OBJ_BUCH-1458-006.book Page 94 Thursday, December 15, 2016 5:08 PMУкраїнська | 95

Bosch Power Tools 1 609 92A 3SL | (15.12.16)

 При неправильному використанні з акумуляторної

батареї може потекти рідина. Уникайте контакту з

нею. При випадковому контакті промийте відпо-

відне місце водою. Якщо рідина потрапила в очі,

додатково зверніться до лікаря. Акумуляторна

рідина може спричиняти подразнення шкіри або опіки.

 Віддавайте свій прилад на ремонт лише

кваліфікованим фахівцям та лише з використанням

оригінальних запчастин. Це забезпечить безпечність

приладу на довгий час.

Вказівки з техніки безпеки для

електродрилів і шуруповертів

 При ударному свердленні вдягайте навушники. Шум

може пошкодити слух.

 Використовуйте додані до електроінструменту

додаткові рукоятки. Втрата контролю над електроін-

струментом може призводити до тілесних ушкоджень.

 При роботах, коли робочий інструмент або гвинт

може зачепити заховану електропроводку,

тримайте електроінструмент за ізольовані

рукоятки. Зачеплення проводки, що знаходиться під

напругою, може заряджувати також і металеві частини

електроінструмента та призводити до удару

електричним струмом.

 Для знаходження труб і проводки використовуйте

придатні прилади або зверніться в місцеве

підприємство електро-, газо- та водопостачання.

Зачеплення електропроводки може призводити до

пожежі та ураження електричним струмом. Зачеплення

газової труби може призводити до вибуху. Зачеплення

водопровідної труби може завдати шкоду

матеріальним цінностям.

 Негайно вимкніть електроприлад, якщо робочий

інструмент застряне. Будьте готові до високих

реактивних моментів, що призводять до сіпання.

Робочий інструмент застряє при:

– перевантаженні електроприладу або

– перекошенні у оброблюваній заготовці.

 Добре тримайте електроприлад. При закручуванні і

розкручуванні гвинтів можуть коротко виникати високі

 Закріплюйте оброблюваний матеріал. З

затискного пристрою або лещат оброблюваний

матеріал фіксується надійніше ніж при триманні його в

 Перед тим, як покласти електроприлад, зачекайте,

поки він не зупиниться. Адже робочий інструмент

може зачепитися за що-небудь, що призведе до втрати

контролю над електроприладом.

 Не відкривайте акумуляторну батарею. Існує

небезпека короткого замикання.

Захищайте акумуляторну батарею від тепла,

зокрема, напр., від сонячних променів,

вогню, води та вологи. Існує небезпека

 При пошкодженні або неправильній експлуатації

акумуляторної батареї може виходити пар. Впустіть

свіже повітря і – у разі скарг – зверніться до лікаря.

Пар може подразнювати дихальні шляхи.

 Використовуйте акумулятор лише з Вашим

електроприладом Bosch. Лише за таких умов

акумулятор буде захищений від небезпечного

 Гострими предметами, як напр., гвіздками чи

викрутками, а також зовнішніми силовими діями

можна пошкодити акумуляторну батарею. Можливе

внутрішнє коротке замикання, загоряння, утворення

диму, вибух або перегрів акумуляторної батареї.

Інші вказівки з техніки безпеки та

вказівки щодо роботи

 Пил таких матеріалів, як напр., лакофарбові

покриття, що містять свинець, деякі види деревини,

мінералів і металу, може бути небезпечним для

здоров’я і викликати алергійні реакції або

призводити до захворювань дихальних шляхів

та/або раку. Матеріали, що містять азбест,

дозволяється обробляти лише фахівцям.

– Слідкуйте за доброю вентиляцією на робочому місці.

– Рекомендується вдягати респіраторну маску з

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

 Уникайте накопичення пилу на робочому місці. Пил

може легко займатися.

 Акумулятор постачається частково зарядженим.

Щоб акумулятор міг реалізувати свою повну

ємність, перед тим, як перший раз працювати з

приладом, акумулятор треба повністю зарядити у

 Прочитайте інструкцію з експлуатації зарядного

 Приставляйте електроприлад до гвинта лише у

вимкнутому стані. Робочі інструменти, що

обертаються, можуть зісковзувати.

 Перемикайте перемикач швидкості лише при

зупиненому електроприладі.

 Якщо перемикач швидкості не пересувається до

упору, трохи покрутіть свердлильний патрон.

Індикатор зарядженості акумуляторної батареї показує

при наполовину або повністю натиснутому вимикачі

ількох секунд стан зарядженості

акумуляторної батареї і має 3 зелені світлодіоди.

OBJ_BUCH-1458-006.book Page 95 Thursday, December 15, 2016 5:08 PM96 | Українська

1 609 92A 3SL | (15.12.16) Bosch Power Tools

З міркувань заощадження електроенергії вмикайте

електроінструмент лише тоді, коли Ви збираєтесь

Наступні символи стануть Вам в пригоді, коли Ви будете

читати та щоб зрозуміти інструкцію з експлуатації.

Запам’ятайте ці символи та їх значення. Правильне

розуміння символів допоможе Вам правильно та

небезпечно користуватися електроприладом.

Свічення 3-х зелених

Свічення 2-х зелених

Свічення 1-го зеленого

Мигання 1-го зеленого

Акумуляторний ударний дриль-

Ділянка, позначена сірим кольором:

рукоятка (з ізольованою поверхнею)

Прочитайте всі правила з техніки

Перед будь-якими маніпуляціями з

електроприладом виймайте

акумуляторну батарею

Обертання праворуч/ліворуч

Свердлення без ударів

Мала кількість обертів

Велика кількість обертів

Індикатор зарядження акумуляторної

1Кількість обертів холостого ходу

2Кількість обертів холостого ходу

M Макс. обертальний момент відпов. до

ØДіаметр розсвердлювального отвору,

Діапазон затискання патрона

Вага відповідно до EPTA-Procedure

* Значення залежить від

використовуваного акумуляторного

Рівень звукової потужності

Рівень звукового тиску

Сумарне значення вібрації

навколишнього середовища при

Дозволена температура

навколишнього середовища при

експлуатації* і зберіганні

* Обмежена потужність при

Рекомендовані акумулятори

Акумуляторний ударний дриль-шуруповерт.

Акумуляторна батарея, робочий інструмент та інше

зображене чи описане приладдя не належать до

стандартного обсягу поставки.

Повний набір приладдя Ви знайдете в нашому асортименті

Електроприлад призначений для закручування і

викручування гвинтів, а також для свердлення в деревині,

металі, кераміці та пластиках і для ударного свердлення у

цеглі, кам’яній кладці і камені.

Лампочка в електроінструменті призначена для

підсвітлювання безпосередньої зони роботи, вона не

придатна для освітлювання приміщень у будинку.

Технічні дані електроприладу наведені в таблиці на

Заява про відповідність

Ми заявляємо під нашу одноособову відповідальність, що

описаний у розділі «Teхнічні дані» продукт відповідає усім

відповідним положенням Директив 2009/125/ЕС

(Розпорядження 1194/2012), 2011/65/EU,

2014/30/EU, 2006/42/EС, включаючи їх зміни, а також

EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581.

Технічна документація (2006/42/EC):

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Інформація щодо шуму і вібрації

Виміряні значення електроприладу наведені в таблиці на

Значення шуму та вібрації (векторна сума трьох

напрямків) визначені відповідно до EN 60745.

Зазначений в цих вказівках рівень вібрації був визначений

за процедурою, визначеною в EN 60745; нею можна

користуватися для порівняння електроінструментів. Він

придатний також і для попередньої оцінки вібраційного

Зазначений рівень вібрації стосується головних робіт, для

яких застосовується електроприлад. Однак при

застосуванні електроінструменту для інших робіт, роботі з

різним приладдям або з іншими змінними робочими

інструментами або при недостатньому технічному

обслуговуванні рівень вібрації може бути

результаті вібраційне навантаження протягом всього

інтервалу використання приладу може значно зростати.

Для точної оцінки вібраційного навантаження треба

враховувати також і інтервали часу, коли прилад

вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це

може значно зменшити вібраційне навантаження

протягом всього інтервалу використання приладу.

Визначте додаткові заходи безпеки для захисту від

вібрації працюючого з приладом, як напр.: технічне

обслуговування електроприладу і робочих інструментів,

нагрівання рук, організація робочих процесів.

Монтаж та експлуатація

Рекомендовані зарядні пристрої

Дія Малюнок Сторінка

Виймання акумулятора

Встромляння акумуляторної батареї

Монтаж робочого інструмента

Встановлення напрямку обертання

Встановлення обертального моменту

Встановлення режиму роботи

Механічне перемикання швидкості

Перевірка заряду акумуляторної батареї

Технічне обслуговування і

 Щоб електроприлад працював якісно і надійно,

тримайте прилад і вентиляційні отвори в чистоті.

Сервіс та надання консультацій

щодо використання продукції

Сервісна майстерня відповість на запитання стосовно

ремонту і технічного обслуговування Вашого виробу.

Малюнки в деталях і інформацію щодо запчастин можна

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

При всіх запитаннях і при замовленні запчастин, будь

ласка, обов’язково зазначайте 10-значний товарний

номер, що знаходиться на заводській табличці

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service.ua@bosch.com

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

На додані літієво-іонні акумуляторні батареї

розповсюджуються вимоги щодо транспортування

небезпечних вантажів. Акумуляторні батареї можуть

перевозитися користувачем автомобільним транспортом

без необхідності виконання додаткових норм.

При пересилці третіми особами (напр.: повітряним

транспортом або транспортним експедитором) потрібно

додержуватися особливих вимог щодо упаковки та

маркування. В цьому випадку при підготовці посилки

повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з

непошкодженим корпусом. Заклейте відкриті контакти та

запакуйте акумуляторну батарею так, щоб вона не

совалася в упаковці.

Дотримуйтеся, будь ласка, також можливих додаткових

національних приписів.

Електроприлади, акумуляторні батареї, приладдя і

упаковку треба здавати на екологічно чисту

Не викидайте електроприлади та акумуляторні

батареї/батарейки в побутове сміття!

Відповідно до європейської директиви

2012/19/EU електро- і електронні

прилади, що вийшли з вживання, та

відповідно до європейської директиви

2006/66/EC пошкоджені або відпра-

цьовані акумуляторні батареї/батарейки

повинні здаватися окремо і утилізуватися

екологічно чистим способом.
