hu Eredeti használati utasítás

OBJ_BUCH-1458-006.book Page 81 Thursday, December 15, 2016 5:08 PM82 | Magyar 1 609 92A 3SL | (15.12.16) Bosch Power Tools Magyar

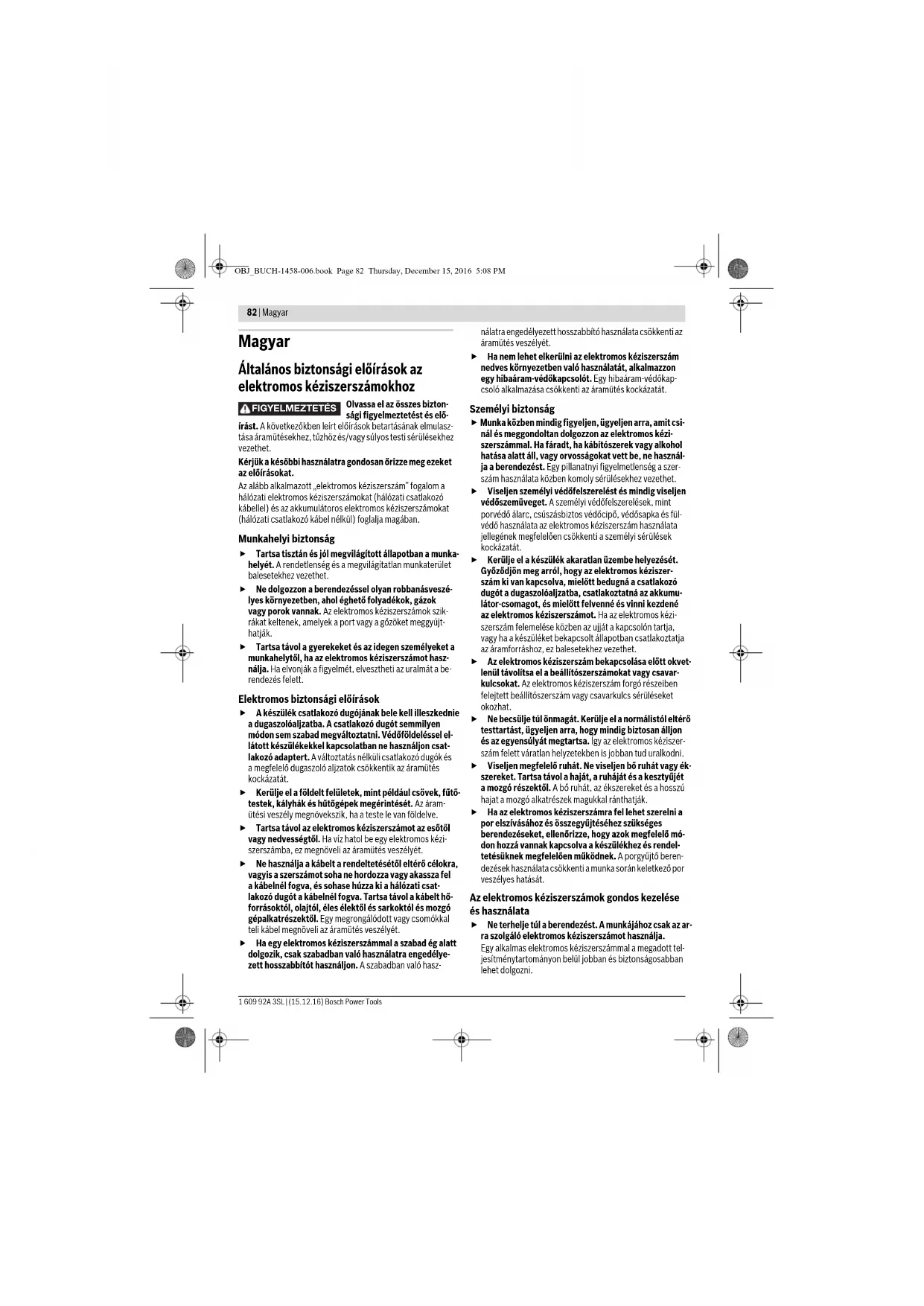

Általános biztonsági előírások az

elektromos kéziszerszámokhoz

Olvassa el az összes bizton-

sági figyelmeztetést és elő-

írást. A következőkben leírt előírások betartásának elmulasz-

tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez

Kérjük a későbbi használatra gondosan őrizze meg ezeket

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a munka-

helyét. A rendetlenség és a megvilágítatlan munkaterület

balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszé-

lyes környezetben, ahol éghető folyadékok, gázok

vagy porok vannak. Az elektromos kéziszerszámok szik-

rákat keltenek, amelyek a port vagy a gőzöket meggyújt-

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot hasz-

nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be-

Elektromos biztonsági előírások

 A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel el-

látott készülékekkel kapcsolatban ne használjon csat-

lakozó adaptert. A változtatás nélküli csatlakozó dugók és

a megfelelő dugaszoló aljzatok csökkentik az áramütés

 Kerülje el a földelt felületek, mint például csövek, fűtő-

testek, kályhák és hűtőgépek megérintését. Az áram-

ütési veszély megnövekszik, ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos kézi-

szerszámba, ez megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő-

forrásoktól, olajtól, éles élektől és sarkoktól és mozgó

gépalkatrészektől. Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra engedélye-

zett hosszabbítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító használata csökkenti az

 Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

 Munka közben mindig figyeljen, ügyeljen arra, amit csi-

nál és meggondoltan dolgozzon az elektromos kézi-

szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett be, ne használ-

ja a berendezést. Egy pillanatnyi figyelmetlenség a szer-

szám használata közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt bedugná a csatlakozó

dugót a dugaszolóaljzatba, csatlakoztatná az akkumu-

látor-csomagot, és mielőtt felvenné és vinni kezdené

az elektromos kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a kapcsolón tartja,

vagy ha a készüléket bekapcsolt állapotban csatlakoztatja

az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos kéziszer-

szám felett váratlan helyzetekben is jobban tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét

a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka során keletkező por

Az elektromos kéziszerszámok gondos kezelése

 Ne terhelje túl a berendezést. A munkájához csak az ar-

ra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott tel-

jesítménytartományon belül jobban és biztonságosabban

FIGYELMEZTETÉS OBJ_BUCH-1458-006.book Page 82 Thursday, December 15, 2016 5:08 PMMagyar | 83

Bosch Power Tools 1 609 92A 3SL | (15.12.16)

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos kézi-

szerszámból, mielőtt az elektromos kéziszerszámon

beállítási munkákat végez, tartozékokat cserél vagy a

szerszámot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja a szerszám akaratlan üzembe he-

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem fér-

hetnek hozzá. Ne hagyja, hogy olyan személyek hasz-

nálják az elektromos kéziszerszámot, akik nem ismerik

a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat

gyakorlatlan személyek használják.

 A készüléket gondosan ápolja. Ellenőrizze, hogy a moz-

gó alkatrészek kifogástalanul működnek-e, nincse-

nek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék haszná-

lata előtt javíttassa meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám nem kielégítő karban-

tartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betét-

szerszámokat stb. csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkafel-

tételeket és a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti rendeltetésétől eltérő

célokra való alkalmazása veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok

gondos kezelése és használata

 Az akkumulátort csak a gyártó által ajánlott töltőkészü-

lékekben töltse fel. Ha egy bizonyos akkumulátortípus

feltöltésére szolgáló töltőkészülékben egy másik akku-

mulátort próbál feltölteni, tűz keletkezhet.

 Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

 Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól, pénzér-

méktől, kulcsoktól, szögektől, csavaroktól és más kis-

méretű fémtárgyaktól, amelyek áthidalhatják az érint-

kezőket. Az akkumulátor érintkezői közötti rövidzárlat

égési sérüléseket vagy tüzet okozhat.

 Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett

felületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri-

tációkat vagy égéses bőrsérüléseket okozhat.

 Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet csak eredeti pótalkatrészek felhasználásával

javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám

biztonságos maradjon.

Biztonsági előírások fúrógépekhez és

 Ütvefúráshoz viseljen fülvédőt. A zaj a hallóképesség el-

vesztéséhez vezethet.

 Ha az elektromos kéziszerszámmal pótfogantyúk is

szállításra kerültek, használja azokat. Ha elveszti az

uralmát a berendezés felett, ez sérülésekhez vezethet.

 Az elektromos kéziszerszámot csak a szigetelt fogan-

tyúfelületeknél fogva tartsa, ha olyan munkát végez,

amelynek során a betétszerszám vagy a csavar feszült-

ség alatt álló, kívülről nem látható vezetékekhez érhet.

Ha a berendezés egy feszültség alatt álló vezetékhez ér, az

elektromos kéziszerszám fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek.

 A rejtett vezetékek felkutatásához használjon alkal-

mas fémkereső készüléket, vagy kérje ki a helyi ener-

giaellátó vállalat tanácsát. Ha egy elektromos vezetéket

a berendezéssel megérint, az tűzhöz és áramütéshez ve-

zethet. Egy gázvezeték megrongálása robbanást eredmé-

nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke-

 Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az

elektromos kéziszerszámot. Mindig számítson nagy re-

akciós nyomatékokra, amelyek egy visszarugás eseté-

ben felléphetnek. A betétszerszám leblokkol, ha:

– az elektromos kéziszerszámot túlterhelik vagy

– beékelődik a megmunkálásra kerülő munkadarabba.

 Tartsa szorosan fogva az elektromos kéziszerszámot. A

csavarok meghúzásakor vagy kioldásakor rövid időre igen

magas reakciós nyomaték léphet fel.

 A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

 Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

 Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid-

Óvja meg az akkumulátort a forróságtól, példá-

ul a tartós napsugárzástól, a tűztől, a víztől és a

nedvességtől. Robbanásveszély.

 Az akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal

OBJ_BUCH-1458-006.book Page 83 Thursday, December 15, 2016 5:08 PM84 | Magyar

1 609 92A 3SL | (15.12.16) Bosch Power Tools

juttasson friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök ingerelhetik a

 Az akkumulátort csak az Ön Bosch gyártmányú elektro-

mos kéziszerszámával használja. Az akkumulátort csak

így lehet megvédeni a veszélyes túlterhelésektől.

 Az akkumulátort hegyes tárgyak, például tűk vagy csa-

varhúzók, vagy külső erőbehatások megrongálhatják.

Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat,

füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.

További biztonsági és munkavégzési

 Egyes anyagok, mint például ólomtartalmú festékek,

bizonyos fafajták, ásványok és fémek porai egészség-

károsító hatásúak lehetnek és allergiás reakciókat, lég-

úti betegségeket és/vagy rákos megbetegedéseket

válthatnak ki. A készülékkel azbesztet tartalmazó anyago-

kat csak szakembereknek szabad megmunkálniuk.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

 Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

 Az akkumulátor félig feltöltve kerül kiszállításra. Az ak-

kumulátor teljes teljesítményének biztosítására az el-

ső alkalmazás előtt töltse fel teljesen az akkumulátort a

 Olvassa el a töltőkészülék használati utasítását.

 Az elektromos kéziszerszámot csak kikapcsolt készü-

lék mellett tegye fel a csavarra. A forgó betétszerszámok

 A fokozatváltó kapcsolót csak álló elektromos kézi-

szerszám mellett szabad átkapcsolni.

 Ha a fokozatváltó kapcsolót nem lehet ütközésig elfor-

dítani, akkor forgassa el kissé a fúrótokmányt.

Az akkumulátor töltési szint jelző félig vagy teljesen benyo-

mott be-/kikapcsoló esetén néhány másodpercre kijelzi az ak-

kumulátor töltési szintjét és 3 zöld LED-ből áll.

Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolva-

sásának és megértésének megkönnyítésére szolgál. Jegyezze

meg ezeket a szimbólumokat és jelentésüket. A szimbólumok

helyes értelmezése segítségére lehet az elektromos kéziszer-

szám jobb és biztonságosabb használatában.

Folyamatos fény, 3 x zöld

Folyamatos fény, 2 x zöld

Folyamatos fény, 1 x zöld

Villogó fény 1 x zöld

Akkumulátoros ütvefúró-csavarozógép

Szürke tartomány: Fogantyú (szigetelt

Olvassa el valamennyi biztonsági

előírást és utasítást

Az akkumulátort az elektromos kéziszer-

számon végzendő bármely munka meg-

kezdése előtt vegye ki

Jobbra forgás/balra forgás

Alacsony fordulatszám

Bosch Power Tools 1 609 92A 3SL | (15.12.16)

Szállítmány tartalma

Akkumulátoros ütvefúró- és csavarozógép.

Az akkumulátor, a betétszerszám és képeken látható vagy a

szövegben leírt további tartozékok nem tartoznak a standard

Tartozékprogramunkban valamennyi tartozék megtalálható.

Rendeltetésszerű használat

Az elektromos kéziszerszám csavarok becsavarására és kihaj-

tására, valamint fában, fémekben, keramikus anyagokban és

műanyagokban végzett fúrásra, és téglában, falban és kőben

végzett ütvefúrásra szolgál.

Az elektromos kéziszerszám lámpája az elektromos kéziszer-

szám közvetlen munkaterületének megvilágítására szolgál, a

háztartásban lévő helyiségek megvilágítására nem alkalmas.

A termék műszaki adatai a 157. oldalon, a táblázatban talál-

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

leírt termék megfelel a 2009/125/EK (1194/2012. rende-

let), 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben

és azok módosításaiban leírt idevágó előírásoknak és megfe-

lel a következő szabványoknak:

EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581.

A műszaki dokumentációja (2006/42/EK) a következő helyen

70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Zaj és vibráció értékek

A termék mért értékei a 157. oldalon, a táblázatban találha-

A zaj- és rezgési összértékek (a három irány vektorösszege) az

EN 60745 szabványnak megfelelően kerültek meghatározásra.

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került meghatáro-

zásra és az elektromos kéziszerszámok összehasonlítására ez

az érték felhasználható. Ez az érték a rezgési terhelés ideigle-

nes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkal-

mazási területein való használat során fellépő érték. Ha az

elektromos kéziszerszámot más alkalmazásokra, különböző

tartozékokkal vagy nem kielégítő karbantartás mellett hasz-

nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun-

kaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés kikap-

csolt állapotban van, vagy amikor be van ugyan kapcsolva, de

nem kerül ténylegesen használatra. Ez az egész munkaidőre

vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

Akkumulátor töltéskijelző

U Névleges feszültség

1 Üresjárati fordulatszám (1. fokozat)

2 Üresjárati fordulatszám (2. fokozat)

M Maximális forgatónyomaték az

Ø Legnagyobb csavar-Ø

Tokmányba befogható méretek

Súly az „EPTA-Procedure 01:2014”

(01:2014 EPTA-eljárás) szerint

* Az érték a felhasznált akkumulátorcso-

wA Hangteljesítmény-szint

Megengedett környezeti hőmérséklet a

Megengedett környezeti hőmérséklet

* korlátozott teljesítmény <0 °C hőmér-

Javasolt akkumulátorok

Javasolt töltőkészülékek

1 609 92A 3SL | (15.12.16) Bosch Power Tools

Felszerelés és üzemeltetés

Karbantartás és tisztítás

 Tartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Vevőszolgálat és használati tanács-

A Vevőszolgálat választ ad a termékének javításával és kar-

bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-

déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a címen találhatók:

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-

keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám típustáblá-

ján található 10-jegyű cikkszámot.

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

A termékben található lithium-ion-akkumulátorokra a veszé-

lyes árukra vonatkozó előírások érvényesek. A felhasználók az

akkumulátorokat a közúti szállításban minden további nélkül

Ha az akkumulátorok szállításával harmadik személyt (példá-

ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye-

lembe kell venni a csomagolásra és a megjelölésre vonatkozó

különleges követelményeket. Ebben az esetben a küldemény

előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megron-

gálódva. Ragassza le a nyitott érintkezőket és csomagolja be

úgy az akkumulátort, hogy az a csomagoláson belül ne mozog-

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Az elektromos kéziszerszámokat, az akkumulátoro-

kat, a tartozékokat és a csomagolást a környezetvé-

delmi szempontoknak megfelelően kell újrafelhaszná-

Ne dobja ki az elektromos kéziszerszámokat és az akkumulá-

torokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus be-

rendezésekre vonatkozó 2012/19/EU eu-

rópai irányelvnek és az elromlott vagy el-

használt akkumulátorokra/elemekre vonat-

kozó 2006/66/EK európai irányelvnek

megfelelően a már nem használható akku-

mulátorokat/elemeket külön össze kell

gyűjteni és a környezetvédelmi szempon-

toknak megfelelően kell újrafelhasználásra

A változtatások joga fenntartva.

A tevékenység célja Ábra Oldal

Az akkumulátor kivétele

Az akkumulátor beszerelése

A betétszerszám felszerelése

Forgásirány beállítása

A forgató nyomaték előválasztása

Az üzemmód beállítása

Mechanikus fokozatválasztás

Az akkumulátor töltési szintjének ellenőrzése

Tartozék kiválasztása
