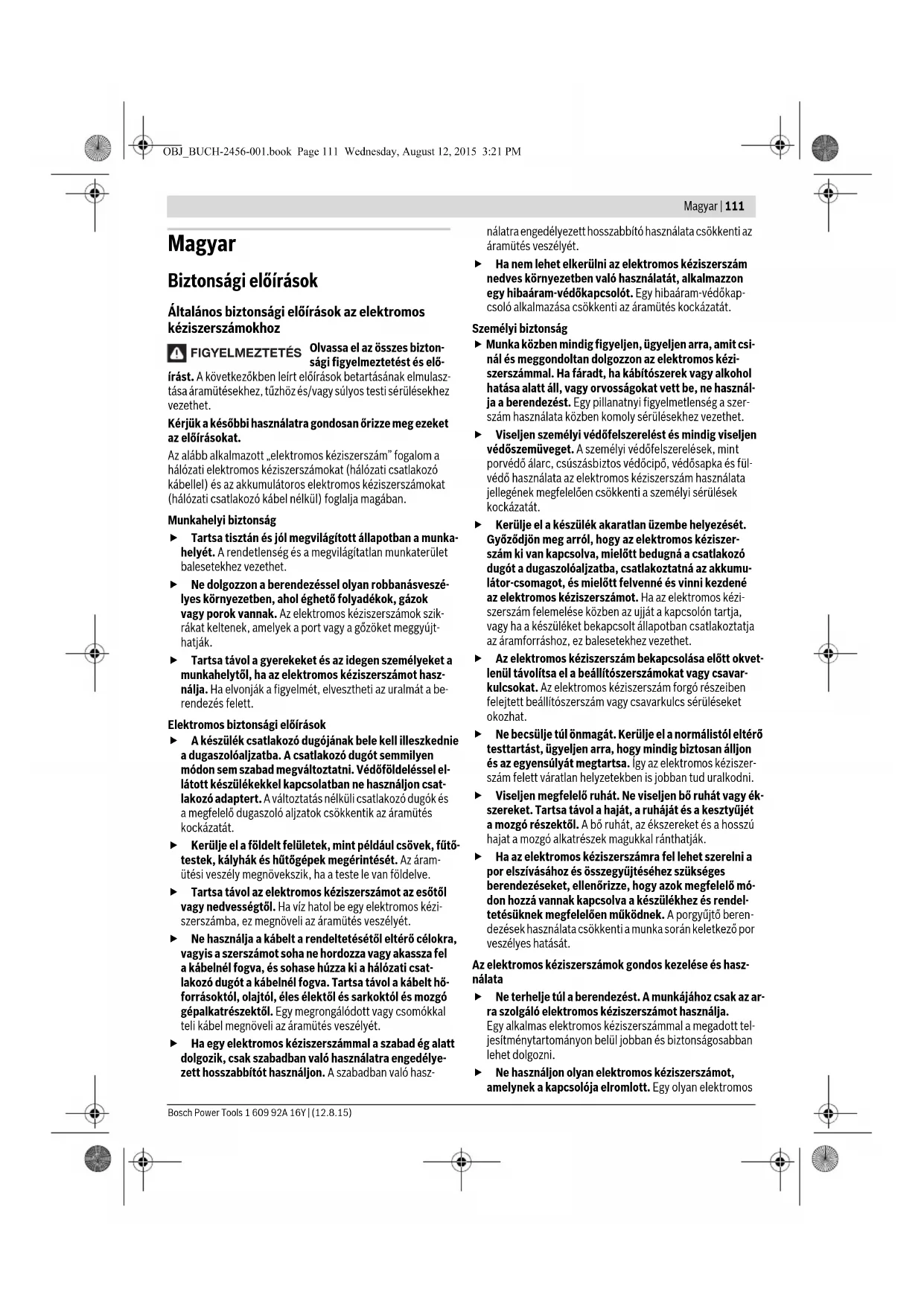

OBJ_BUCH-2456-001.book Page 110 Wednesday, August 12, 2015 3:21 PMMagyar | 111 Bosch Power Tools 1 609 92A 16Y | (12.8.15) Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

Olvassa el az összes bizton-

sági figyelmeztetést és elő-

írást. Akövetkezőkben leírt előírások betartásának elmulasz-

tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez

Kérjük a későbbi használatra gondosan őrizze meg ezeket

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a munka-

helyét. A rendetlenség és a megvilágítatlan munkaterület

balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszé-

lyes környezetben, ahol éghető folyadékok, gázok

vagy porok vannak. Az elektromos kéziszerszámok szik-

rákat keltenek, amelyek a port vagy a gőzöket meggyújt-

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot hasz-

nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be-

Elektromos biztonsági előírások

 A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel el-

látott készülékekkel kapcsolatban ne használjon csat-

lakozó adaptert. A változtatás nélküli csatlakozó dugók és

a megfelelő dugaszoló aljzatok csökkentik az áramütés

 Kerülje el a földelt felületek, mint például csövek, fűtő-

testek, kályhák és hűtőgépek megérintését. Az áram-

ütési veszély megnövekszik, ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos kézi-

szerszámba, ez megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő-

forrásoktól, olajtól, éles élektől és sarkoktól és mozgó

gépalkatrészektől. Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra engedélye-

zett hosszabbítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító használata csökkenti az

 Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

 Munka közben mindig figyeljen, ügyeljen arra, amit csi-

nál és meggondoltan dolgozzon az elektromos kézi-

szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett be, ne használ-

ja a berendezést. Egy pillanatnyi figyelmetlenség a szer-

szám használata közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. Aszemélyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt bedugná a csatlakozó

dugót a dugaszolóaljzatba, csatlakoztatná az akkumu-

látor-csomagot, és mielőtt felvenné és vinni kezdené

az elektromos kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a kapcsolón tartja,

vagy ha a készüléket bekapcsolt állapotban csatlakoztatja

az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos kéziszer-

szám felett váratlan helyzetekben is jobban tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét

a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka során keletkező por

Az elektromos kéziszerszámok gondos kezelése és hasz-

 Ne terhelje túl a berendezést. A munkájához csak az ar-

ra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott tel-

jesítménytartományon belül jobban és biztonságosabban

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

FIGYELMEZTETÉS OBJ_BUCH-2456-001.book Page 111 Wednesday, August 12, 2015 3:21 PM112 | Magyar

1 609 92A 16Y | (12.8.15) Bosch Power Tools

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos kézi-

szerszámból, mielőtt az elektromos kéziszerszámon

beállítási munkákat végez, tartozékokat cserél vagy a

szerszámot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja a szerszám akaratlan üzembe he-

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem fér-

hetnek hozzá. Ne hagyja, hogy olyan személyek hasz-

nálják az elektromos kéziszerszámot, akik nem ismerik

a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat

gyakorlatlan személyek használják.

 A készüléket gondosan ápolja. Ellenőrizze, hogy a moz-

gó alkatrészek kifogástalanul működnek-e, nincse-

nek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék haszná-

lata előtt javíttassa meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám nem kielégítő karban-

tartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődn ek b e és azo kat kön nye bbe n

lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betét-

szerszámokat stb. csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkafel-

tételeket és a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti rendeltetésétől eltérő

célokra való alkalmazása veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok gondos ke-

zelése és használata

 Az akkumulátort csak a gyártó által ajánlott töltőkészü-

lékekben töltse fel. Ha egy bizonyos akkumulátortípus

feltöltésére szolgáló töltőkészülékben egy másik akku-

mulátort próbál feltölteni, tűz keletkezhet.

 Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

 Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól, pénzér-

méktől, kulcsoktól, szögektől, csavaroktól és más kis-

méretű fémtárgyaktól, amelyek áthidalhatják az érint-

kezőket. Az akkumulátor érintkezői közötti rövidzárlat

égési sérüléseket vagy tüzet okozhat.

 Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett fe-

lületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri-

tációkat vagy égéses bőrsérüléseket okozhat.

 Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet csak eredeti pótalkatrészek felhasználásával

javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám

biztonságos maradjon.

Biztonsági előírások fúrógépekhez és csavarozó-

GSB14,4V-EC/GSB18V-EC

 Ütvefúráshoz viseljen fülvédőt. A zaj a hallóképesség el-

vesztéséhez vezethet.

GSR 14,4 V-EC/GSR 18 V-EC/

GSB 14,4 V-EC/GSB 18 V-EC

 Az elektromos kéziszerszámot csak a szigetelt fogan-

tyúfelületeknél fogva tartsa, ha olyan munkát végez,

amelynek során a betétszerszám vagy a csavar feszült-

ség alatt álló, kívülről nem látható vezetékekhez érhet.

Ha a berendezés egy feszültség alatt álló vezetékhez ér, az

elektromos kéziszerszám fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek.

 Ha az elektromos kéziszerszámmal pótfogantyúk is

szállításra kerültek, használja azokat. Ha elveszti az

uralmát a berendezés felett, ez sérülésekhez vezethet.

 A rejtett vezetékek felkutatásához használjon alkal-

mas fémkereső készüléket, vagy kérje ki a helyi ener-

giaellátó vállalat tanácsát. Ha egy elektromos vezetéket

a berendezéssel megérint, az tűzhöz és áramütéshez ve-

zethet. Egy gázvezeték megrongálása robbanást eredmé-

nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke-

 Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az

elektromos kéziszerszámot. Mindig számítson nagy re-

akciós nyomatékokra, amelyek egy visszarugás eseté-

ben felléphetnek. A betétszerszám leblokkol, ha:

– az elektromos kéziszerszámot túlterhelik vagy

– beékelődik a megmunkálásra kerülő munkadarabba.

 Tartsa szorosan fogva az elektromos kéziszerszámot. A

csavarok meghúzásakor vagy kioldásakor rövid időre igen

magas reakciós nyomaték léphet fel.

 A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

 Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

 Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid-

Óvja meg az akkumulátort a forróságtól, példá-

ul a tartós napsugárzástól, a tűztől, a víztől és a

nedvességtől. Robbanásveszély.

OBJ_BUCH-2456-001.book Page 112 Wednesday, August 12, 2015 3:21 PMMagyar | 113 Bosch Power Tools 1 609 92A 16Y | (12.8.15)  Az akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal jut-

tasson friss levegőt a helyiségbe, és ha panaszai van-

nak, keressen fel egy orvost. A gőzök ingerelhetik a

 Az akkumulátort csak az Ön Bosch gyártmányú elektro-

mos kéziszerszámával használja. Az akkumulátort csak

így lehet megvédeni a veszélyes túlterhelésektől.

 Az akkumulátort hegyes tárgyak, például tűk vagy csa-

varhúzók, vagy külső erőbehatások megrongálhatják.

Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat,

füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.

 Az akkumulátor félig feltöltve kerül kiszállításra. Az ak-

kumulátor teljes teljesítményének biztosítására az el-

ső alkalmazás előtt töltse fel teljesen az akkumulátort a

 Olvassa el a töltőkészülék használati utasítását.

 A fokozatváltó kapcsolót csak álló elektromos kézi-

szerszám mellett szabad átkapcsolni.

 A fokozatváltókapcsolót mindig ütközésig tolja el, illet-

ve az üzemmódkapcsolót mindig ütközési fordítsa el.

Ellenkező esetben az elektromos kéziszerszám megrongá-

A termék és alkalmazási lehetőségei-

Olvassa el az összes biztonsági figyelmez-

tetést és előírást. Akövetkezőkben leírt elő-

írások betartásának elmulasztása áramüté-

sekhez, tűzhöz és/vagy súlyos testi sérülések-

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt-

va, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám csavarok becsavarására és kihaj-

tására, valamint fában, fémekben, keramikus anyagokban és

műanyagokban végzett fúrásra szolgál. A GSB ezen felül téglá-

ban, falakban és terméskőben végzett ütvefúrásra is szolgál.

Az elektromos kéziszerszám lámpája az elektromos kéziszer-

szám közvetlen munkaterületének megvilágítására szolgál, a

háztartásban lévő helyiségek megvilágítására nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

1 Szerszámbefogó egység

2 Gyorsbefogó fúrótokmány

3 Forgató nyomaték előválasztó beállító gyűrű

4 Üzemmód-átkapcsoló(GSB 14,4 V-EC, GSB 18 V-EC)

5 Fokozatválasztó kapcsoló

9 Akkumulátor reteszelés feloldó gomb

10 Munkahely megvilágító lámpa

11 Túlterhelésvédelem kijelző

12 Univerzális bittartó*

13 Forgásirány-átkapcsoló

15 Fogantyú (szigetelt fogantyú-felület)

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban va-

lamennyi tartozék megtalálható.

Akkumulátoros csavarozógép GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Cikkszám

Üresjárati fordulatszám

- - 0-28 500 0-28 500

max. forgatónyomaték lágy csa-

varozásnál az ISO 5393 szerint

maximális forgatónyomaték

kemény csavarozásnál az

13 *a felhasznált akkumulátortól függően ** korlátozott teljesítmény <0 °C hőmérsékletek esetén

OBJ_BUCH-2456-001.book Page 113 Wednesday, August 12, 2015 3:21 PM114 | Magyar

1 609 92A 16Y | (12.8.15) Bosch Power Tools

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745-2-1, EN 60745-2-2

szabványnak megfelelően kerültek meghatározásra.

GSR 14,4 V-EC / GSB 14,4 V-EC A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 86 dB(A); hangteljesítményszint 97 dB(A). Bizonytalan-

GSR 18 V-EC / GSB 18 V-EC A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 87 dB(A); hangteljesítményszint 98 dB(A). Bizonytalan-

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került meghatáro-

zásra és az elektromos kéziszerszámok összehasonlítására ez

az érték felhasználható. Ez az érték a rezgési terhelés ideigle-

nes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkal-

mazási területein való használat során fellépő érték. Ha az

elektromos kéziszerszámot más alkalmazásokra, különböző

tartozékokkal vagy nem kielégítő karbantartás mellett hasz-

nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun-

kaidőre vonatkozó rezgési terhelést lényegesen megnövelhe-

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés kikap-

csolt állapotban van, vagy amikor be van ugyan kapcsolva, de

nem kerül ténylegesen használatra. Ez az egész munkaidőre

vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

Szerszámbefogó egység

1,5 - 13 1,5 - 13 1,5 - 13 1,5 - 13

Súly az „EPTA-Procedure

EPTA-eljárás) szerint

kg 1,4/1,6* 1,5/1,7* 1,5/1,7* 1,5/ 1,8*

Megengedett környezeti

Javasolt akkumulátorok

GBA 14,4V.. GBA 18V..

GBA 18V... W GBA 14,4V.. GBA 18V..

GBA 18V... W Javasolt töltőkészülékek

Javasolt töltőkészülékek az

induktív akkumulátorokhoz

GAL 18... W GAL 18... W Akkumulátoros csavarozógép GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC

*a felhasznált akkumulátortól függően

** korlátozott teljesítmény <0 °C hőmérsékletek esetén

GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC

rezgési összértékek (a három irány vektor-

összege) és K bizonytalanság az

EN 60745-2-2 szabvány szerint.

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

leírt termék megfelel a 2009/125/EK (1194/2012. rende-

let), 2011/65/EU, 2016 április 19-ig: 2004/108/EK,

2016 április 20-tól: 2014/30/EU, 2006/42/EK irányelvek-

ben és azok módosításaiban leírt idevágó előírásoknak és

megfelel a következő szabványoknak: EN 60745-1,

EN 60745-2-1, EN 60745-2-2.

A műszaki dokumentációja (2006/42/EK) a következő helyen

Az akkumulátor feltöltése

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy

ez megrövidítené az élettartamát. A töltési folyamat megsza-

kítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro-

nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku-

mulátor kimerült, az elektromos kéziszerszámot egy védőkap-

csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

 Az elektromos kéziszerszám automatikus kikapcsolása

után ne nyomja tovább a be-/kikapcsolót. Ez megrongál-

hatja az akkumulátort.

Az akkumulátor kivétele

A 8 akkumulátor két reteszelővállal van ellátva, amelyek meg-

gátolják, hogy az akkumulátor a 9 akkumulátor reteszelés fel-

oldó gomb akaratlan megnyomásakor kiessen. Amíg az akku-

mulátor be van helyezve az elektromos kéziszerszámba, azt

egy rugó a helyén tartja.

A 8 akkumulátor kivételéhez nyomja meg a 9 reteszelésfelol-

dó gombot és húzza ki az akkumulátort előrefelé az elektro-

mos kéziszerszámból. Ne erőltesse a kihúzást.

Szerszámcsere (lásd az „A” ábrát)

 Az elektromos kéziszerszámon végzendő minden mun-

ka (például karbantartás, szerszámcsere, stb.) meg-

kezdése előtt, valamint szállításhoz és tároláshoz ve-

gye ki az akkumulátort az elektromos kéziszerszámból.

Ellenkező esetben a be-/kikapcsoló véletlen megérintése-

kor bekapcsolódó készülék sérüléseket okozhat.

Az  irányba való forgatással nyissa szét a 2 gyorsváltó fúró-

tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be

a szerszámot a tokmányba.

Forgassa el erőteljesen a 2 gyorsbefogó fúrótokmány hüve-

lyét kézzel a  irányba és ezzel zárja össze. Ezzel a fúrótok-

mány automatikusan reteszelésre kerül.

Por- és forgácselszívás

 Egyes anyagok, mint például ólomtartalmú festékek,

bizonyos fafajták, ásványok és fémek porai egészség-

károsító hatásúak lehetnek és allergiás reakciókat, lég-

úti betegségeket és/vagy rákos megbetegedéseket

válthatnak ki. A készülékkel azbesztet tartalmazó anyago-

kat csak szakembereknek szabad megmunkálniuk.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

 Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

Az akkumulátor beszerelése

Megjegyzés: Az Ön elektromos kéziszerszámának nem meg-

felelő akkumulátorok használata az elektromos kéziszerszám

megrongálódásához, vagy hibás működéséhez vezethet.

Állítsa be a 13 forgásirány-átkapcsolót a középső helyzetbe,

hogy elkerülje a készülék akaratlan bekapcsolását. Tegye be a

feltöltött 8 akkumulátort a fogantyúba, amíg az érezhetően

bepattan a helyére és egy síkba kerül a fogantyúval.

Forgásirány beállítása (lásd a „B” ábrát)

A 13 forgásirány-átkapcsoló az elektromos kéziszerszám for-

gásirányának megváltoztatására szolgál. Ha a 14 be-/kikap-

csoló be van nyomva, akkor a forgásirányt nem lehet átkap-

Jobbrafutás: Tolja el a 13 forgásirány-átkapcsolót mind-

két oldalon ütközésig a helyzetbe.

Balrafutás: Tolja el a 13 forgásirány-átkapcsolót mind-

két oldalon ütközésig a helyzetbe.

Az üzemmód beállítása

GSR 14,4 V-EC, GSR 18 V-EC:

Állítsa be a 3 forgatható kapcsolóval a kívánt for-

GSB 14,4 V-EC, GSB 18 V-EC:

Állítsa be a 4 üzemmód beállító kapcsolót a

Állítsa a 3 forgatható kapcsolót a „Csavarozás”

GSB 14,4 V-EC, GSB 18 V-EC:

Állítsa be a 4 üzemmód beállító kapcsolót a „Csa-

Ütvefúrás(GSB 14,4 V-EC, GSB 18 V-EC)

Állítsa be a 4 üzemmód beállító kapcsolót az „Üt-

Az elektromos kéziszerszám üzembe helyezéséhez nyomja

be és tartsa benyomva a 14 be-/kikapcsolót.

A 10 LED-lámpa félig vagy egészen benyomott 14 be-/kikap-

csoló esetén kigyullad és hátrányos megvilágítás esetén meg-

világítja a csavarozási helyet.

Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát a 14

be-/kikapcsoló különböző mértékű benyomásával fokozat-

mentesen lehet szabályozni.

A 14 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony for-

dulatszámot eredményez. A nyomás növelésekor a fordulat-

szám is megnövekszik.

A forgató nyomaték előválasztása

A 3 forgatónyomaték előválasztó beállító gyűrűvel a szüksé-

ges forgató nyomaték 20 fokozatban előre kiválasztható. A

beállított forgatónyomaték elérésekor a betétszerszám leáll.

Mechanikus fokozatválasztás

 Az 5 fokozatváltó kapcsolót mind álló, mind működés-

ben lévő elektromos kéziszerszámon át lehet állítani.

Ezt teljes terhelés, vagy maximális fordulatszám mel-

lett azonban ne tegye.

Alacsony fordulatszám tartomány; nagy fúróátmérővel vég-

Magas fordulatszám tartomány; kis fúróátmérővel végzett fú-

Hőmérsékletfüggő túlterhelésvédelem

Rendeltetésszerű használat esetén az elektromos kéziszer-

számot nem lehet túlterhelni. Túl magas terhelés vagy a meg-

engedett akkumulátor hőmérséklet tartományból való kilépés

esetén a fordulatszám csökkentésre kerül. Az elektromos ké-

ziszerszám csak a megengedett akkumulátor hőmérséklet el-

érése után működik ismét a teljes fordulatszámmal.

Ha a kéziszerszámon elhelyezett LED piros színnel jelez a hő-

mérsékletfüggő túlterhelésvédelem bekapcsolt.11 .Ha a 11

LED kialszik, a berendezés ismét elérte a megengedett akku-

mulátor hőmérséklet tartományt.

Mély kisülés elleni védelem

A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro-

nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku-

mulátor kimerült, az elektromos kéziszerszámot egy védőkap-

csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

A gyors kikapcsolás jobb ellenőrzést nyújt az elektromos kézi-

szerszám felett. Az elektromos kéziszerszámnak a fúróten-

gely körüli előreláthatatlan forgása esetén a készülék kikap-

A gyors kikapcsolást az elektromos kéziszerszámot található

LED villogása mutatja.

Az ismételt bekapcsoláshoz engedje el, majd ismét nyomja

be a be-/kikapcsolót.

 A gyors lekapcsolás csak akkor tud kioldani, ha az

elektromos kéziszerszám maximális üzemi fordulat-

számmal működik és a fúrótengely körül szabadon fo-

roghat. Válasszon ehhez ki egy megfelelő munkavégzési

helyzetet. Ellenkező esetben a gyors lekapcsolás működé-

se nem garantálható.

Munkavégzési tanácsok

 Az elektromos kéziszerszámot csak kikapcsolt készü-

lék mellett tegye fel a csavarra. A forgó betétszerszámok

A csavarozóbit vagy az univerzális bittartó eltávolításához egy

segédeszközt is szabad használni.

A 7 övtartó csat segítségével az elektromos kéziszerszámot

például felakaszthatja egy hevederre. Ekkor mindkét keze

szabad, és az elektromos kéziszerszám mindig rendelkezésre

Színes kapocs (lásd a „D” ábrát)

A 6 színes kapoccsal az elektromos kéziszerszámot egyedi

módon meg lehet jelölni.

Karbantartás és szerviz

Karbantartás és tisztítás

 Az elektromos kéziszerszámon végzendő minden mun-

ka (például karbantartás, szerszámcsere, stb.) meg-

OBJ_BUCH-2456-001.book Page 116 Wednesday, August 12, 2015 3:21 PMMagyar | 117

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

kezdése előtt, valamint szállításhoz és tároláshoz ve-

gye ki az akkumulátort az elektromos kéziszerszámból.

Ellenkező esetben a be-/kikapcsoló véletlen megérintése-

kor bekapcsolódó készülék sérüléseket okozhat.

 Tartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Ha az akkumulátor már nem működik, forduljon egy Bosch

elektromos kéziszerszám Vevőszolgálathoz.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és kar-

bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-

déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a címen találhatók:

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-

keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10-jegyű

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

A termékben található lithium-ion-akkumulátorokra a veszé-

lyes árukra vonatkozó előírások érvényesek. A felhasználók az

akkumulátorokat a közúti szállításban minden további nélkül

Ha az akkumulátorok szállításával harmadik személyt (példá-

ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye-

lembe kell venni a csomagolásra és a megjelölésre vonatkozó

különleges követelményeket. Ebben az esetben a küldemény

előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megron-

gálódva. Ragassza le a nyitott érintkezőket és csomagolja be

úgy az akkumulátort, hogy az a csomagoláson belül ne mozog-

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Az elektromos kéziszerszámokat, az akkumulátoro-

kat, a tartozékokat és a csomagolást a környezetvé-

delmi szempontoknak megfelelően kell újrafelhaszná-

Ne dobja ki az elektromos kéziszerszámokat és az akkumulá-

torokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus be-

rendezésekre vonatkozó 2012/19/EU eu-

rópai irányelvnek és az elromlott vagy el-

használt akkumulátorokra/elemekre vonat-

kozó 2006/66/EK európai irányelvnek

megfelelően a már nem használható akku-

mulátorokat/elemeket külön össze kell

gyűjteni és a környezetvédelmi szempon-

toknak megfelelően kell újrafelhasználásra

Akkumulátorok/elemek:

Kérjük vegye figyelembe az „Szállítás”

fejezetben, a 117 oldalon leírtakat.

A változtatások joga fenntartva.
