BRUKSANVISNING GSR 14 4 VEC Professional BOSCH

Indstil omdrejningstal

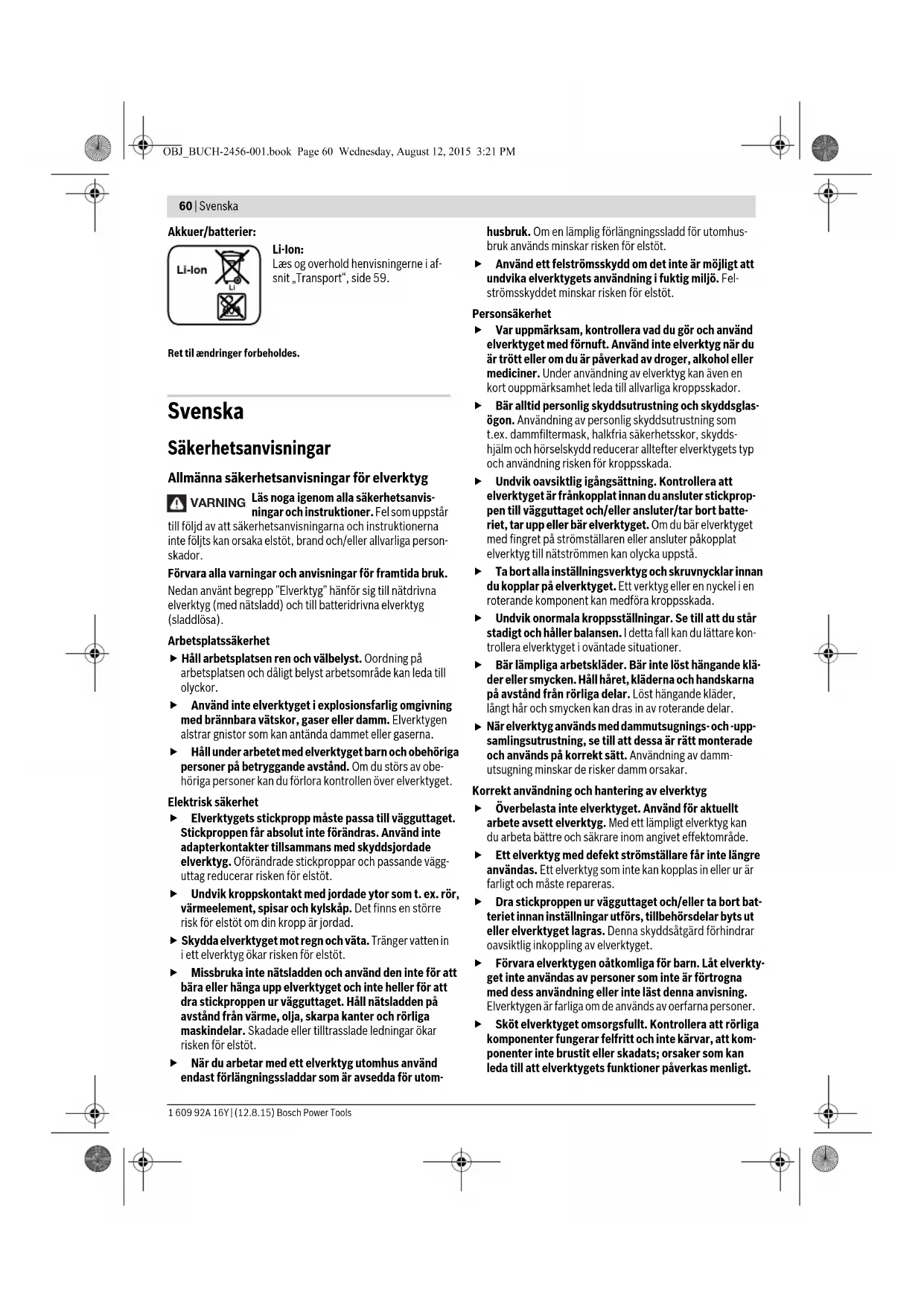

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

VARNING OBJ_BUCH-2456-001.book Page 60 Wednesday, August 12, 2015 3:21 PMSvenska | 61

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

 Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner och

GSB 14,4 V-EC/GSB 18 V-EC

 Bär hörselskydd vid slagborrning. Risk finns för att bul-

GSR 14,4 V-EC/GSR 18 V-EC/

GSB 14,4 V-EC/GSB 18 V-EC

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget eller

skruven kan skada dolda elledningar. Kontakt med en

spänningsförande ledning kan sätta elverktygets metallde-

lar under spänning och leda till elstöt.

 Använd elverktyget med medlevererade stödhandtag.

Risk finns för personskada om du förlorar kontrollen över

 Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu-

tionsföretag. Kontakt med elledningar kan förorsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Borrning i vattenledning kan förorsaka sakskador.

 Slå genast ifrån elverktyget om insatsverktyget block-

erar. Var förberedd på höga reaktionsmoment som kan

orsaka bakslag. Insatsverktyget blockerar om:

— elverktyget överbelastas eller

— snedvrids i arbetsstycket.

 Håll stadigt tag i elverktyget. Vid idragning och urdrag-

ning av skruvar kan kortvarigt höga reaktionsmoment upp-

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

 Vänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

 Batteriet kan skadas av vassa föremål som t. ex. spikar

eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller

överhettning kan förekomma hos batteriet.

 Batteriet levereras ofullständigt laddad. För full effekt

ska batteriet före första användningen laddas upp i lad-

 Läsa noga igenom laddarens bruksanvisning.

 Påverka växellägesomkopplaren endast på frånkopp-

 Skjut växellägesomkopplaren resp. vrid funktionsom-

kopplaren alltid mot anslag. I annat fall kan elverktyget

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för

borrning i trä, metall, keramik och plast. GSB är dessutom

avsett för slagborrning i tegel, murverk och sten.

Belysningen i detta elverktyg är avsett för att belysa verkty-

gets direkta arbetsområde och är inte lämpligt för att lysa upp

Numreringen av komponenterna hänvisar till illustration av

3 Ställring för vridmomentsförval

4 Funktionsomkopplare (GSB 14,4 V-EC, GSB 18 V-EC)

5 Växellägesomkopplare

9 Batteriets upplåsningsknapp

11 Indikering överbelastningsskydd

12 Universalbitshållare*

13 Riktningsomkopplare

14 Strömställare Till/Från

15 Handgrepp (isolerad greppyta)

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

Bullernivåvärde förmedlas enligt EN 60745-2-1,

GSR 14,4 V-EC / GSB 14,4 V-EC Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 86 dB(A); ljudeffektnivå 97 dB(A). Onoggrannhet K=3 dB.

GSR 18 V-EC / GSB 18 V-EC Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 87 dB(A); ljudeffektnivå 98 dB(A). Onoggrannhet K =3 dB.

- - 0-28 500 0-28 500

Max. vridmoment för mjuk skruv-

dragning enligt ISO 5393

Max. åtdragningsmoment för hårt

skruvförband enligt ISO 5393

Vikt enligt EPTA-Procedure

kg 1,4/1,6* 1,5/1,7* 1,5/1,7* 1,5/ 1,8*

Tillåten omgivningstemperatur

Rekommenderade laddare för

GAL 18... W GAL 18... W

*i relation till använt batteri

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål, med olika tillbehör, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

nivån avvika. Härvid kan vibrationsbelastningen under

arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” uppfyller alla gällande bestämmelser i

direktiven 2009/125/EG (förordning 1194/2012),

2011/65/EU, till 19 april 2016: 2004/108/EG, från

20 april 2016: 2014/30/EU, 2006/42/EG inklusive änd-

ringar och stämmer överens med följande standarder:

EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

 Undvik att trycka på strömställaren Till/Från efter en

automatisk frånkoppling av elverktyget. Batteriet kan

Borttagning av batteri

Batteriet 8 är försedd med två låssteg som hindrar batteriet

från att falla ut om dess upplåsningsknapp 9 oavsiktligt

trycks. När batteriet är insatt i elverktyget hålls den med en

Ta bort batterimodulen 8 genom att trycka på upplåsnings-

knappen 9 och dra sedan batterimodulen framåt ur elverkty-

get. Bruka inte våld.

Verktygsbyte (se bild A)

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t.ex. underhåll, verktygsbyte etc.) samt före trans-

port och lagring. Om strömställaren Till/Från oavsiktligt

påverkas finns risk för personskada.

Vrid upp snabbchucken 2 i rotationsriktningen  tills verkty-

get kan skjutas in. Skjut in verktyget.

GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Totala vibrationsemissionsvärden a

summa ur tre riktningar) och onoggrannhet K

1 609 92A 16Y | (12.8.15) Bosch Power Tools

Dra för hand kraftigt fast hylsan på snabbchucken 2 i rota-

tionsriktningen . Chucken låses härvid automatiskt.

 Damm från material som t. ex. blyhaltig målning, vissa

trädslag, mineraler och metall kan vara hälsovådliga

och utlösa allergiska reaktioner, andningsvägssjukdo-

mar och/eller cancer. Endast yrkesmän får bearbeta

asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

 Undvik dammanhopning på arbetsplatsen. Damm kan

Insättning av batteri

Anvisning: Använd endast för elverktyget lämpliga batterier,

i annat fall finns risk för felfunktion eller skador på elverkty-

Ställ riktningsomkopplaren 13 i mittläge för att undvika oav-

siktlig start. Skjut in den uppladdade batteriet 8 i handtaget

tills den tydligt snäpper fast och ligger i plan med handtaget.

Inställning av rotationsriktning (se bild B)

Med riktningsomkopplaren 13 kan elverktygets rotationsrikt-

ning ändras. Vid nedtryckt strömställare Till/Från 14 kan

omkoppling inte ske.

Högergång: Skjut vridriktningsomkopplaren 13 på båda

Vänstergång: Skjut vridriktningsomkopplaren 13 på

båda sidor till anslag .

Inställning av driftsätt

GSR 14,4 V-EC, GSR 18 V-EC:

Ställ in inställningsringen vridmomomentsförval

3 på det önskade vridmomentet.

GSB 14,4 V-EC, GSB 18 V-EC:

Ställ in driftssättsväljaren 4 på symbolen ”Borra”.

GSR 14,4 V-EC, GSR 18 V-EC:

Ställ in inställningsringen vridmomentsförval 3

på symbolen ”Skruva”.

GSB 14,4 V-EC, GSB 18 V-EC:

Ställ in driftssättsväljaren 4 på symbolen

Slagborrning(GSB 14,4 V-EC, GSB 18 V-EC)

Ställ in driftssättsväljaren 4 på symbolen ”Slag-

Tryck för start av elverktyget ned strömställaren Till/Från 14

och håll den nedtryckt.

Lysdioden 10 lyser när strömställaren Till/Från 14 trycks ner

halvvägs eller helt och belyser vid behov skruvstället under

ogynnsamma ljusförhållanden.

För att spara energi, koppla på elverktyget endast när du vill

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras steglöst genom

att mer eller mindre trycka ned strömställaren Till/Från 14.

Ett lätt tryck på strömställaren Till/Från 14 ger ett lågt varvtal.

Med tilltagande tryck ökar varvtalet.

Förval av vridmoment

Med ställringen för vridmomentförval 3 kan det vridmoment

som behövs väljas i 20 steg. När det inställda vridmomentet

uppnås stoppas insatsverktyget.

 Växellägesomkopplaren 5 kan manövreras både på

från- och tillkopplat elverktyg. Koppla dock inte vid full

belastning eller högsta varvtal.

Lågt varvtalsområde för arbeten med stor borrdiameter.

högt varvtal; för borrning med liten diameter på borren.

Temperaturberoende överbelastningsskydd

Elverktyget kan inte överbelastas om användning sker enligt

föreskrifterna. Vid för kraftig belastning eller om tillåtet tem-

peraturintervall för batteriet inte hålls reduceras varvtalet.

Elverktyget går med fullt varvtal först efter att tillåten batteri-

temperatur har uppnåtts.

Det temperaturberoende överbelastningsskyddet indikeras

av att LED:n 11 på elverktyget lyser rött. Om LED:n 11 slock-

nar har apparaten återfått en temperatur i det tillåtna batteri-

temperaturintervallet.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

Med hjälp av snabbfrånkopplingen kan elverktyget kontrolle-

ras betydligt bättre. Vid oförutsebar rotation av elverktyget

kring borraxeln kopplar verktyget från.

Snabbfrånkopplingen indikeras med LED-blink på elverkty-

För återidrifttagning släpp strömställaren Till/Från och akti-

 Snabbavstängningen kan endast utlösas när elverkty-

get går på maximalt arbetsvarvtal och kan rotera fritt

runt borrens axel. Välj lämplig arbetsposition. Annars kan

snabbavstängningen inte garanteras.

OBJ_BUCH-2456-001.book Page 64 Wednesday, August 12, 2015 3:21 PMNorsk | 65 Bosch Power Tools 1 609 92A 16Y | (12.8.15) Arbetsanvisningar

 Elverktyget ska vara frånkopplat när det förs mot skru-

ven. Roterande insatsverktyg kan slira bort.

Ett hjälpverktyg kan användas vid borttagning av skruvbits

eller universalbithållare.

Elverktyget kan med bältesclipsen 7 hängas upp t. ex. på ett

bälte. Vid upphängt elverktyg är båda händerna lediga och

elverktyget är alltid till hands.

Färgklämma (se bild D)

Med färgklämman 6 kan du märka elverktyget individuellt.

Underhåll och service

Underhåll och rengöring

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t.ex. underhåll, verktygsbyte etc.) samt före trans-

port och lagring. Om strömställaren Till/Från oavsiktligt

påverkas finns risk för personskada.

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Kontakta en auktoriserad serviceverkstad för Bosch-elverk-

tyg när batteriet inte längre är funktionsdugligt.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på produktens typskylt.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

måste obrukbara elverktyg och enligt euro-

peiska direktivet 2006/66/EG felaktiga

eller förbrukade batterier separat omhän-

dertas och på miljövänligt sätt lämnas in för

Sekundär-/primärbatterier:

Beakta anvisningarna i avsnittet

”Transport”, sida 65. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

Opplading av batteriet
