MANUALE UTENTE GSR 14 4 VEC Professional BOSCH

it Istruzioni originali

Avvertenze generali di pericolo per elettroutensi-

Leggere tutte le avvertenze di peri-

colo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

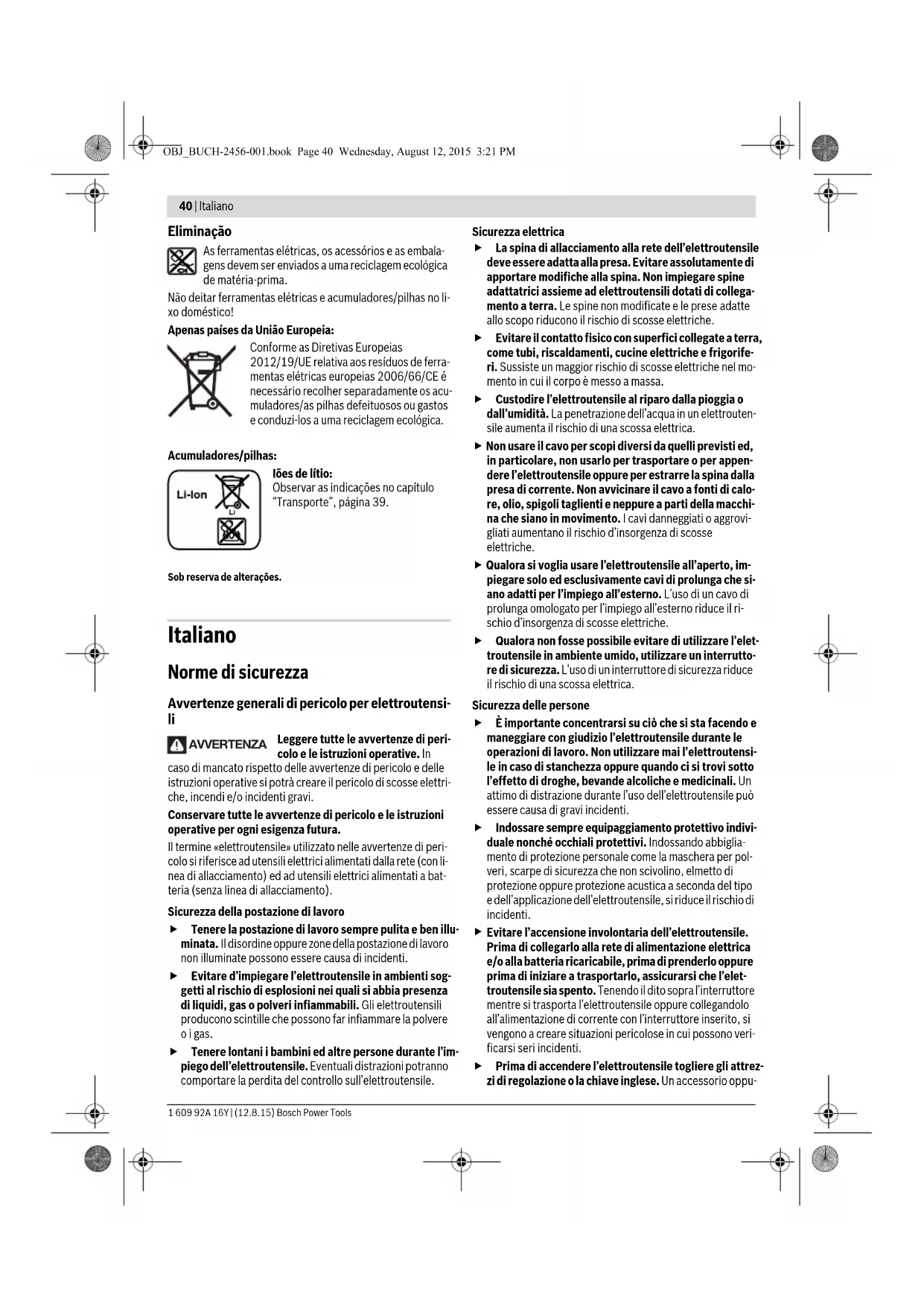

AVVERTENZA OBJ_BUCH-2456-001.book Page 40 Wednesday, August 12, 2015 3:21 PMItaliano | 41

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che

gli stessi siano collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

 Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Trattamento ed utilizzo appropriato di utensili dotati di

batterie ricaricabili

 Caricare la batteria ricaricabile solo ed esclusivamente

nei dispositivi di carica consigliati dal produttore. Per

un dispositivo di carica previsto per un determinato tipo di

batteria sussiste pericolo di incendio se viene utilizzato

con un tipo diverso di batteria ricaricabile.

 Avere cura d’impiegare negli elettroutensili solo ed

esclusivamente batterie ricaricabili esplicitamente

previste. L’uso di batterie ricaricabili di tipo diverso potrà

dare insorgenza a lesioni e comportare il rischio d’incendi.

 Non avvicinare batterie non utilizzate a fermagli, mo-

nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget-

ti metallici che potrebbero provocare un cavallotta-

mento dei contatti. Un eventuale corto circuito tra i

contatti dell’accumulatore potrà dare origine a bruciature

 In caso d’impiego errato si provoca il pericolo di fuoriu-

scita di liquido dalla batteria ricaricabile. Evitarne as-

solutamente il contatto. In caso di contatto accidenta-

le, sciacquare accuratamente con acqua. Rivolgersi

immediatamente al medico, qualora il liquido dovesse

entrare in contatto con gli occhi. Il liquido fuoriuscito

dalla batteria ricaricabile potrà causare irritazioni cutanee

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per trapani ed avvitatori

GSB14,4V-EC/GSB18V-EC

 Usare la protezione acustica impiegando trapani bat-

tenti. L’effetto del rumore può causare la perdita dell’udi-

 Tenere l’apparecchio per le superfici isolate dell’impu-

gnatura qualora venissero effettuati lavori durante i

quali l’accessorio oppure la vite potrebbe venire a con-

tatto con cavi elettrici nascosti. Il contatto con un cavo

sotto tensione può mettere sotto tensione anche parti me-

talliche dell’apparecchio, causando una scossa elettrica.

 Utilizzare le impugnature supplementari se fornite in-

sieme all’elettroutensile. La perdita di controllo sull’elet-

troutensile può causare lesioni.

 Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol-

gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse

elettriche. Danneggiando linee del gas si può creare il peri-

colo di esplosioni. Penetrando una tubazione dell’acqua si

provocano seri danni materiali.

OBJ_BUCH-2456-001.book Page 41 Wednesday, August 12, 2015 3:21 PM42 | Italiano 1 609 92A 16Y | (12.8.15) Bosch Power Tools  Spegnere immediatamente l’elettroutensile quando

l’utensile accessorio si blocca. Aspettarsi sempre alti

momenti di reazione che possono provocare un con-

traccolpo. L’utensile accessorio si blocca quando:

– l’elettroutensile è sottoposto a sovraccarico oppure

– prende angolature improprie nel pezzo in lavorazione.

 Tenere sempre ben saldo l’elettroutensile. Serrando a

fondo ed allentando le viti è possibile che si verifichino

temporaneamente alti momenti di reazione.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente. L’accesso-

rio può incepparsi e comportare la perdita di controllo

dell’elettroutensile.

 Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore,

p. es. anche dall’irradiamento solare continuo,

dal fuoco, dall’acqua e dall’umidità. Esiste peri-

 In caso di difetto e di uso improprio della batteria rica-

ricabile vi è il pericolo di una fuoriuscita di vapori. Far

entrare aria fresca e farsi visitare da un medico in caso

di disturbi. I vapori possono irritare le vie respiratorie.

 Utilizzare la batteria ricaricabile esclusivamente insie-

me all’elettroutensile Bosch. Solo in questo modo la bat-

teria ricaricabile viene protetta da sovraccarico pericolo-

 Se si usano oggetti appuntiti, come ad es. chiodi o un

cacciavite, oppure se si esercita forza dall’esterno, la

batteria ricaricabile può danneggiarsi. Può verificarsi un

cortocircuito interno e la batteria può incendiarsi, emette-

re fumo, esplodere o surriscaldarsi.

 La batteria ricaricabile viene fornita parzialmente cari-

ca. Per garantire l’intera potenza della batteria ricari-

cabile, prima del primo impiego ricaricare completa-

mente la batteria ricaricabile nella stazione di ricarica.

 Leggere le istruzioni d’uso della stazione di ricarica.

 Azionare il commutatore di marcia esclusivamente ad

elettroutensile fermo.

 Spingere il commutatore di marcia oppure ruotare il se-

lettore dei modi operativi sempre fino all’arresto. In ca-

so contrario l’elettroutensile potrebbe venire danneggiato.

Descrizione del prodotto e caratteri-

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gra-

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata

schematicamente la macchina e lasciarla aperta mentre si leg-

ge il manuale delle Istruzioni per l’uso.

Uso conforme alle norme

L’elettroutensile è idoneo per avvitare e svitare viti nonché

per forare nel legname, metallo, ceramica e plastica. Il GSB è

adatto inoltre per eseguire forature battenti in mattoni, mura-

tura e materiale minerale.

L’illuminazione di questo elettroutensile è concepita per illu-

minare l’area di lavoro dell’elettroutensile stesso e non è adat-

ta per illuminare l’ambiente domestico.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu-

strazione dell’elettroutensile che si trova sulla pagina con la

rappresentazione grafica.

1 Mandrino portautensile

2 Mandrino autoserrante

3 Anello di regolazione preselezione della coppia

4 Selettore della modalità di esercizio

(GSB 14,4 V-EC, GSB 18 V-EC)

5 Commutatore di marcia

6 Fermaglio colorato

7 Clip di aggancio cintura

8 Batteria ricaricabile

9 Tasto di sbloccaggio della batteria ricaricabile

11 Indicazione della protezione contro il sovraccarico

12 Portabit universale*

13 Commutatore del senso di rotazione

14 Interruttore di avvio/arresto

15 Impugnatura (superficie di presa isolata)

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

OBJ_BUCH-2456-001.book Page 42 Wednesday, August 12, 2015 3:21 PMItaliano | 43

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a

EN 60745-2-1, EN 60745-2-2.

GSR 14,4 V-EC / GSB 14,4 V-EC Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 86 dB(A); livello di potenza acu-

stica 97 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

GSR 18 V-EC / GSB 18 V-EC Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 87 dB(A); livello di potenza acu-

stica 98 dB(A). Incertezza della misura K =3 dB.

Usare la protezione acustica!

Avvitatore a batteria GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Codice prodotto

3 601 JE8 0.. 3 601 JE8 1.. 3 601 JE9 0.. 3 601 JE9 1..

Numero di giri a vuoto

- - 0-28 500 0-28 500

Coppia di serraggio max.,

avvitamento in materiale

elastico, secondo ISO5393 Nm 28

Mass. momento di coppia

avvitamento di giunti rigidi

conforme alla norma ISO 5393

Peso in funzione della

– durante il funzionamento

Batterie raccomandate

GBA 14,4V.. GBA 18V..

GBA 18V... W GBA 14,4V.. GBA 18V..

GBA 18V... W Caricabatteria raccomandati AL 18..

Caricabatteria consigliati per le

batterie a induzione

GAL 18... W GAL 18... W

*in funzione della batteria ricaricabile utilizzata

** prestazioni limitate in presenza di temperature <0 °C OBJ_BUCH-2456-001.book Page 43 Wednesday, August 12, 2015 3:21 PM44 | Italiano

1 609 92A 16Y | (12.8.15) Bosch Power Tools

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori e utensili da

innesto differenti oppure con manutenzione insufficiente, il li-

vello di vibrazioni può differire. Questo può aumentare sensi-

bilmente la sollecitazione da vibrazioni per l’intero periodo di

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il pro-

dotto descritto nella sezione «Dati tecnici» è conforme a tutte

le disposizioni pertinenti delle Direttive 2009/125/CE

(Disposizione 1194/2012), 2011/65/UE, fino al

19 aprile 2016: 2004/108/CE, dal 20 aprile 2016:

2014/30/UE, 2006/42/CE e alle relative modifiche, nonché

alle seguenti Normative: EN 60745-1, EN 60745-2-1,

Fascicolo tecnico (2006/42/CE) presso:

Caricare la batteria

Nota bene: La batteria ricaricabile viene fornita parzialmente

carica. Per garantire l’intera potenza della batteria ricaricabi-

le, prima del primo impiego ricaricare completamente la bat-

teria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in

qualsiasi momento senza ridurne la durata. Un’interruzione

dell’operazione di ricarica non danneggia la batteria ricarica-

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-

tronic Cell Protection (ECP)» contro lo scaricamento comple-

to. In caso di batteria scarica l’elettroutensile si spegne attra-

verso un interruttore automatico: Il portautensile od

accessorio non si muove più.

 Dopo la disattivazione automatica dell’elettroutensile

non continuare a premere l’interruttore di avvio/arre-

sto. La batteria ricaricabile potrebbe subire dei danni.

Rimozione della batteria ricaricabile

La batteria ricaricabile 8 è dotata di due inserti di bloccaggio

che devono impedire la caduta della batteria ricaricabile in ca-

so di pressione accidentale del tasto di sbloccaggio della bat-

teria ricaricabile 9. Fintanto che la batteria ricaricabile è inse-

rita nell’elettroutensile, la stessa è tenuta in posizione tramite

GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Valori complessivi di oscillazione a

vettoriale delle tre direzioni) e incertezza

della misura K misurati conformemente alla

Foratura nel metallo:

K Foratura con percussione nel calcestruzzo:

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Per la rimozione della batteria ricaricabile 8 premere il tasto di

sbloccaggio 9 e togliere la batteria dall’elettroutensile tiran-

dola in avanti. Durante questa operazione non sforzare.

Cambio degli utensili (vedi figura A)

 Prima di effettuare lavori all’elettroutensile (p. es. la-

vori di manutenzione, cambio d’utensile, ecc.), nonché

in caso di trasporto e di conservazione dello stesso,

avere sempre cura di estrarne sempre la batteria rica-

ricabile. In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.

Aprire il mandrino autoserrante 2 ruotando nel senso di rota-

zione  fino a quando l’utensile può essere inserito. Inserire

Ruotare manualmente con forza la boccola del mandrino au-

toserrante 2 nel senso di rotazione . In questo modo il man-

drino viene bloccato automaticamente.

Aspirazione polvere/aspirazione trucioli

 Polveri di materiali come vernici contenenti piombo,

alcuni tipi di legname, minerali e metalli possono esse-

re dannose per la salute e possono causare reazioni al-

lergiche, malattie delle vie respiratorie e/o cancro. Ma-

teriale contenente amianto deve essere lavorato

esclusivamente da personale specializzato.

– Provvedere per una buona aerazione del posto di lavo-

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

 Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Applicazione della batteria ricaricabile

Nota bene: L’utilizzo di batterie ricaricabili che non siano

adatte all’elettroutensile in dotazione può provocare disfun-

zioni oppure arrecare danni all’elettroutensile.

Mettere il commutatore del senso di rotazione 13 in posizione

centrale in modo da impedire che la macchina possa accen-

dersi accidentalmente. Applicare la batteria ricaricata 8

nell’impugnatura fino a percepirne lo scatto d’innesto ed a far-

la trovare a filo con l’impugnatura.

Impostazione del senso di rotazione (vedi figura B)

Con il commutatore del senso di rotazione 13 è possibile mo-

dificare il senso di rotazione dell’elettroutensile. Comunque,

ciò non è possibile quando l’interruttore di avvio/arresto 14 è

Rotazione destrorsa: Spostare il commutatore del sen-

so di rotazione 13 su entrambi i lati fino a fine corsa in po-

Rotazione sinistrorsa: Spostare il commutatore del sen-

so di rotazione 13 su entrambi i lati fino a fine corsa in po-

Regolazione del modo operativo

GSR 14,4 V-EC, GSR 18 V-EC:

Impostare la ghiera di regolazione della coppia di

serraggio 3 alla coppia di serraggio desiderata.

GSB 14,4 V-EC, GSB 18 V-EC:

Posizionare il selettore delle modalità di aziona-

GSR 14,4 V-EC, GSR 18 V-EC:

Posizionare la ghiera di regolazione della coppia

di serraggio 3 sul simbolo «Avvitamento».

GSB 14,4 V-EC, GSB 18 V-EC:

Posizionare il selettore delle modalità di aziona-

mento 4 sul simbolo «Avvitamento».

(GSB 14,4 V-EC, GSB 18 V-EC)

Posizionare il selettore delle modalità di aziona-

sul simbolo «Foratura con percussione».

Per accendere l’elettroutensile premere l’interruttore di av-

vio/arresto 14 e tenerlo premuto.

Il LED 10 è illuminato in caso di interruttore di avvio/arresto

14 premuto a metà oppure premuto completamente e con-

sente l’illuminazione del punto di avvitamento in caso di con-

dizioni di luce sfavorevoli.

Per risparmiare energia accendere l’elettroutensile solo se lo

stesso viene utilizzato.

Regolazione del numero di giri

È possibile regolare la velocità dell’elettroutensile in funzione

operando con la pressione che si esercita sull’interruttore av-

Esercitando una leggera pressione sull’interruttore di av-

vio/arresto 14 si ha una velocità bassa. Aumentando la pres-

sione si aumenta la velocità.

Preselezione della coppia

Con l’anello di regolazione preselezione della coppia 3 è pos-

sibile preselezionare la coppia necessaria in 20 livelli. Non ap-

pena la coppia regolata è raggiunta, l’accessorio viene ferma-

OBJ_BUCH-2456-001.book Page 45 Wednesday, August 12, 2015 3:21 PM46 | Italiano

1 609 92A 16Y | (12.8.15) Bosch Power Tools

Commutazione meccanica di marcia

 Il commutatore di marcia 5 può essere azionato in posi-

zione di fermo oppure quando l’elettroutensile è in fun-

zione. Il cambio non dovrebbe avvenire quando la mac-

china è sottoposta al carico massimo oppure al numero

campo di numero di giri basso; per lavori con diametri di fora-

campo di velocità alto; per forature con piccolo diametro di

Protezione termosensibile contro sovraccarichi

Se impiegato in modo conforme, l’elettroutensile non può su-

bire sovraccarichi. In caso di carico eccessivo o di temperatu-

re al di fuori del range ammesso per la batteria, il numero di gi-

ri viene ridotto. L’elettroutensile riprende a funzionare a piena

velocità solo dopo aver raggiunto la temperatura della batte-

La protezione contro il sovraccarico in funzione della tempe-

ratura viene indicata da una luce rossa del LED 11 sull’elettro-

utensile. Quando il LED 11 si spegne, l’utensile ha raggiunto il

range di temperatura della batteria ammesso.

Protezione contro lo scaricamento totale

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-

tronic Cell Protection (ECP)» contro lo scaricamento comple-

to. In caso di batteria scarica l’elettroutensile si spegne attra-

verso un interruttore automatico: Il portautensile od

accessorio non si muove più.

Disinserimento rapido

Il disinserimento rapido offre un controllo migliore sull’elet-

troutensile. In caso di rotazione imprevedibile dell’elettrou-

tensile intorno all’asse della punta l’apparecchio si spegne.

Il disinserimento rapido viene segnalato tramite un lampeggio

del LED sull’elettroutensile.

Per la rimessa in funzione rilasciare l’interruttore di avvio/ar-

resto ed azionarlo di nuovo.

 Lo spegnimento rapido può attivarsi solo se l'elettrou-

tensile gira al numero di giri di lavoro massimo e può

ruotare liberamente sull'asse di foratura. Pertanto sce-

gliere una posizione di lavoro adatta. Altrimenti non è ga-

rantito lo spegnimento rapido.

Indicazioni operative

 Applicare l’elettroutensile sulla vite soltanto quando è

spento. Utensili accessori in rotazione possono scivolare.

Per estrarre il bit di avvitamento o il portabit universale è con-

sentito utilizzare un utensile ausiliario.

Clip di aggancio cintura

Tramite il clip di aggancio cintura 7 è possibile agganciare

l’elettroutensile p. es. ad una cinghia. In questo modo si han-

no libere entrambe le mani e l’elettroutensile è sempre a por-

Fermaglio colorato (vedi figura D)

È possibile personalizzare 6 l’elettroutensile applicando il fer-

Manutenzione ed assistenza

Manutenzione e pulizia

 Prima di effettuare lavori all’elettroutensile (p. es. la-

vori di manutenzione, cambio d’utensile, ecc.), nonché

in caso di trasporto e di conservazione dello stesso,

avere sempre cura di estrarne sempre la batteria rica-

ricabile. In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.

 Per poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

Se la batteria ricaricabile non dovesse più funzionare, rivol-

gersi ad un Centro per il Servizio Clienti elettroutensili Bosch

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

In caso di richieste o di ordinazione di pezzi di ricambio,

comunicare sempre il codice prodotto a 10 cifre riportato

sulla targhetta di fabbricazione del prodotto.

Officina Elettroutensili

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Le batterie ricaricabili agli ioni di litio contenute sono soggette

ai requisiti di legge relativi a merci pericolose. Le batterie rica-

ricabili possono essere trasportate su strada tramite l’utente

senza ulteriori precauzioni.

In caso di spedizione tramite terzi (es.: trasporto aereo oppu-

re spedizioniere) devono essere osservati particolari requisiti

relativi ad imballo e marcatura. In questo caso per la prepara-

OBJ_BUCH-2456-001.book Page 46 Wednesday, August 12, 2015 3:21 PMNederlands | 47 Bosch Power Tools 1 609 92A 16Y | (12.8.15) zione del pezzo da spedire è necessario ricorrere ad un esper-

to per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è

danneggiata. Coprire con nastro adesivo i contatti scoperti ed

imballare la batteria ricaricabile in modo tale che non si muo-

Vi preghiamo di osservare anche eventuali ulteriori norme na-

Avviare ad un riciclaggio rispettoso dell’ambiente

elettroutensili, batterie ricaricabili, accessori ed im-

ballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE gli elettroutensili diventati in-

servibili e, in base alla direttiva europea

2006/66/CE, le batterie ricaricabili/batte-

rie difettose o consumate devono essere

raccolte separatamente ed essere inviate

ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolger-

Si prega di tener presente le indicazio-

ni riportare nel paragrafo «Trasporto»,

pagina 46. Con ogni riserva di modifiche tecniche. Nederlands
