MANUALE UTENTE GSR 36 VE2LI BOSCH

it Istruzioni originali

Avvertenze generali di pericolo per

Leggere tutte le avvertenze di pe-

ricolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

AVVERTENZA OBJ_BUCH-1916-001.book Page 29 Wednesday, July 10, 2013 9:01 AM30 | Italiano

2 609 140 988 | (10.7.13) Bosch Power Tools

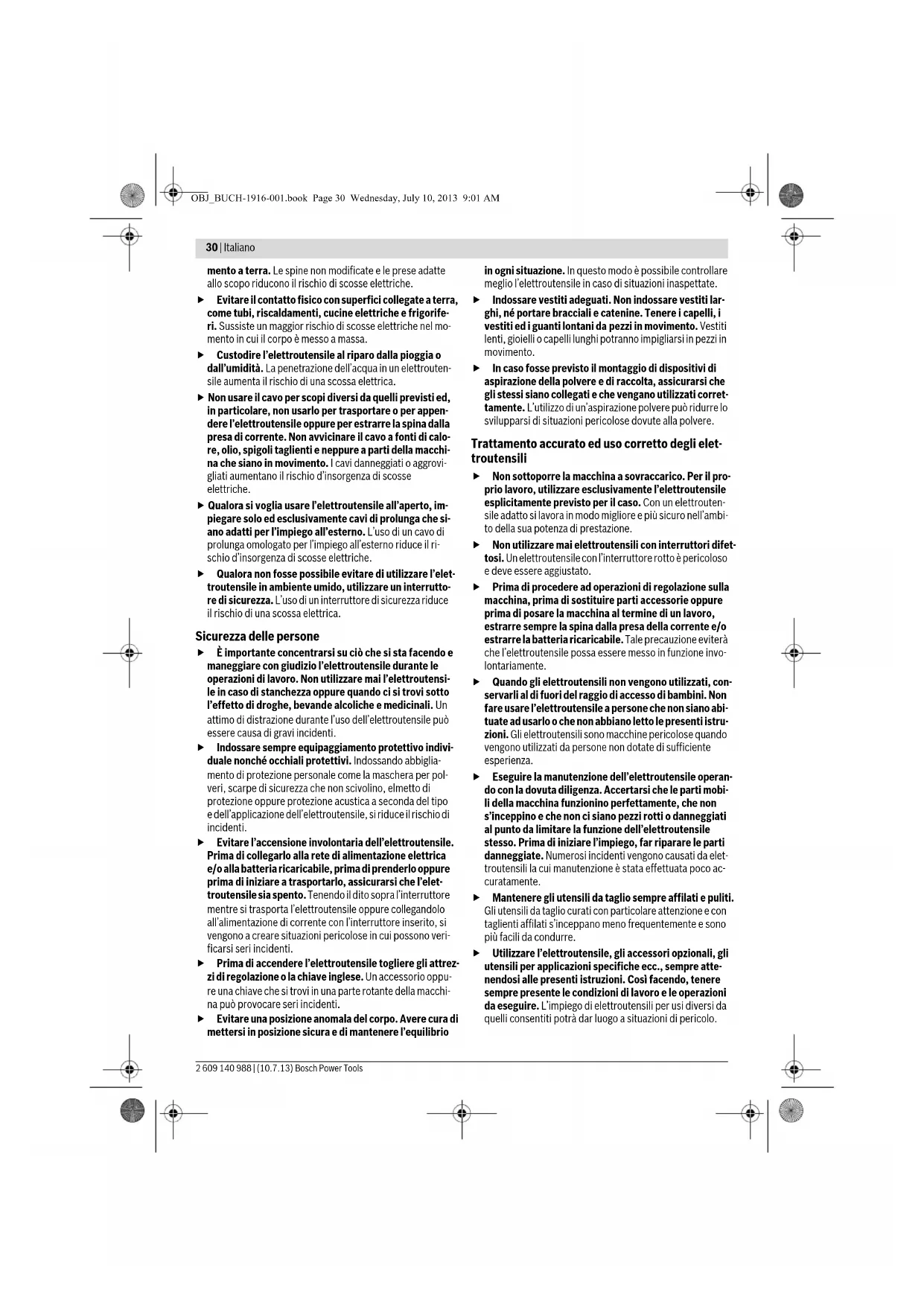

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che

gli stessi siano collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elet-

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

 Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

OBJ_BUCH-1916-001.book Page 30 Wednesday, July 10, 2013 9:01 AMItaliano | 31

Bosch Power Tools 2 609 140 988 | (10.7.13)

Trattamento ed utilizzo appropriato di utensili

dotati di batterie ricaricabili

 Caricare la batteria ricaricabile solo ed esclusivamente

nei dispositivi di carica consigliati dal produttore. Per

un dispositivo di carica previsto per un determinato tipo di

batteria sussiste pericolo di incendio se viene utilizzato

con un tipo diverso di batteria ricaricabile.

 Avere cura d’impiegare negli elettroutensili solo ed

esclusivamente batterie ricaricabili esplicitamente

previste. L’uso di batterie ricaricabili di tipo diverso potrà

dare insorgenza a lesioni e comportare il rischio d’incendi.

 Non avvicinare batterie non utilizzate a fermagli, mo-

nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget-

ti metallici che potrebbero provocare un cavallotta-

mento dei contatti. Un eventuale corto circuito tra i

contatti dell’accumulatore potrà dare origine a bruciature

 In caso d’impiego errato si provoca il pericolo di fuoriu-

scita di liquido dalla batteria ricaricabile. Evitarne as-

solutamente il contatto. In caso di contatto accidenta-

le, sciacquare accuratamente con acqua. Rivolgersi

immediatamente al medico, qualora il liquido dovesse

entrare in contatto con gli occhi. Il liquido fuoriuscito

dalla batteria ricaricabile potrà causare irritazioni cutanee

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per trapani ed

 Usare la protezione acustica impiegando trapani bat-

tenti. L’effetto del rumore può causare la perdita dell’udi-

GSR 36 VE-2-LI/GSB 36 VE-2-LI

 Tenere l’apparecchio per le superfici isolate dell’impu-

gnatura qualora venissero effettuati lavori durante i

quali l’accessorio oppure la vite potrebbe venire a con-

tatto con cavi elettrici nascosti. Il contatto con un cavo

sotto tensione può mettere sotto tensione anche parti me-

talliche dell’apparecchio, causando una scossa elettrica.

 Utilizzare le impugnature supplementari se fornite in-

sieme all’elettroutensile. La perdita di controllo sull’elet-

troutensile può causare lesioni.

 Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol-

gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse

elettriche. Danneggiando linee del gas si può creare il peri-

colo di esplosioni. Penetrando una tubazione dell’acqua si

provocano seri danni materiali.

 Spegnere immediatamente l’elettroutensile quando

l’utensile accessorio si blocca. Aspettarsi sempre alti

momenti di reazione che possono provocare un con-

traccolpo. L’utensile accessorio si blocca quando:

– l’elettroutensile è sottoposto a sovraccarico oppure

– prende angolature improprie nel pezzo in lavorazione.

 Durante le operazioni di lavoro è necessario tenere

l’elettroutensile sempre con entrambe le mani ed adot-

tare una posizione di lavoro sicura. Utilizzare con sicu-

rezza l’elettroutensile tenendolo sempre con entrambe le

 Tenere sempre ben saldo l’elettroutensile. Serrando a

fondo ed allentando le viti è possibile che si verifichino

temporaneamente alti momenti di reazione.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

 Mantenere pulita la propria zona di lavoro. Miscele di

materiali di diverso tipo possono risultare particolarmente

pericolose. La polvere di metalli leggeri può essere infiam-

mabile ed esplosiva.

 Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore,

p. es. anche dall’irradiamento solare continuo,

dal fuoco, dall’acqua e dall’umidità. Esiste peri-

 In caso di difetto e di uso improprio della batteria rica-

ricabile vi è il pericolo di una fuoriuscita di vapori. Far

entrare aria fresca e farsi visitare da un medico in caso

di disturbi. I vapori possono irritare le vie respiratorie.

 Utilizzare la batteria ricaricabile esclusivamente insie-

me all’elettroutensile Bosch. Solo in questo modo la bat-

teria ricaricabile viene protetta da sovraccarico pericolo-

 Utilizzare esclusivamente batterie ricaricabili originali

Bosch dotate della tensione indicata sulla targhetta di

identificazione dell’elettroutensile. In caso di impiego di

altre batterie ricaricabili, p. es. imitazioni, batterie ricari-

cabili rigenerate oppure prodotti di terzi, esiste il pericolo

di lesioni e di danni alle cose causate da batterie che esplo-

 Inserire completamente la batteria ricaricabile. Effet-

tuando questa operazione la batteria ricaricabile scat-

ta in posizione due volte in modo percettibile.

Ulteriori indicazioni di sicurezza ed

istruzioni operative

 Polveri di materiali come vernici contenenti piombo,

alcuni tipi di legname, minerali e metalli possono esse-

re dannose per la salute e possono causare reazioni al-

lergiche, malattie delle vie respiratorie e/o cancro. Ma-

teriale contenente amianto deve essere lavorato

esclusivamente da personale specializzato.

OBJ_BUCH-1916-001.book Page 31 Wednesday, July 10, 2013 9:01 AM32 | Italiano

2 609 140 988 | (10.7.13) Bosch Power Tools

– Provvedere per una buona aerazione del posto di lavo-

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

 Prima di effettuare lavori all’elettroutensile (ad es. la-

vori di manutenzione, cambio d’utensile, ecc.), nonché

in caso di trasporto e di conservazione dello stesso,

avere sempre cura di portare in posizione media il com-

mutatore per la reversibilità. In difetto, sussisterà il peri-

colo di lesioni in caso di azionamento accidentale dell’in-

terruttore di avvio/di arresto.

 La batteria ricaricabile viene fornita parzialmente cari-

ca. Per garantire l’intera potenza della batteria ricari-

cabile, prima del primo impiego ricaricare completa-

mente la batteria ricaricabile nella stazione di ricarica.

 La batteria ricaricabile è dotata di un controllo della

temperatura NTC che consente una ricarica esclusiva-

mente nel campo di temperatura tra 0 °C e 45 °C. In

questo modo viene ottenuta un’elevata durata della

batteria ricaricabile.

 Leggere le istruzioni d’uso della stazione di ricarica.

 Applicare l’elettroutensile sulla vite soltanto quando è

spento. Utensili accessori in rotazione possono scivolare.

 Azionare il commutatore di marcia esclusivamente ad

elettroutensile fermo.

 Spingere il commutatore di marcia oppure ruotare il se-

lettore dei modi operativi sempre fino all’arresto. In ca-

so contrario l’elettroutensile potrebbe venire danneggiato.

 In caso di sollecitazione troppo elevata, ad es. un lungo

bloccaggio dell’accessorio, l’elettronica disinserisce

l’elettroutensile. Dopo la riaccensione l’elettroutensile

può essere utilizzato di nuovo secondo l’uso previsto.

In caso di una situazione persistente di sovraccarico,

l’elettroutensile disinserisce di nuovo per evitare dan-

 Per risparmiare energia accendere l’elettroutensile solo se

lo stesso viene utilizzato.

 Prima di qualsiasi intervento assicurarsi che l’impu-

gnatura supplementare sia serrata saldamente. La per-

dita del controllo può causare lesioni.

Disinserimento rapido

 Il disinserimento rapido offre un controllo migliore

sull’elettroutensile. In caso di rotazione imprevedibile

dell’elettroutensile intorno all’asse della punta l’apparec-

 Il disinserimento rapido viene segnalato tramite un lam-

peggio del LED sull’elettroutensile.

 Per la rimessa in funzione rilasciare l’interruttore di avvio/

arresto ed azionarlo di nuovo.

 Il disinserimento rapido può scattare solamente se

l’elettroutensile può ruotare liberamente intorno

all’asse della punta. Allo scopo scegliere una posizione di

lavoro adatta. In caso contrario il disinserimento rapido

I simboli sotto indicati sono necessari alla lettura ed alla com-

prensione delle istruzioni d’uso. È importante conoscere be-

ne i simboli ed il rispettivo significato. Un’interpretazione cor-

retta dei simboli contribuisce ad utilizzare meglio ed in modo

più sicuro l’elettroutensile.

GSR 36 VE-2-LI/GSB 36 VE-2-LI:

Trapano avvitatore a batteria/Trapano

avvitatore con percussione a batteria

area marcata in grigio: impugnatura (su-

perficie di presa isolata)

Leggere tutte le avvertenze di pericolo e

le istruzioni operative

Prima di qualsiasi lavoro all’elettrouten-

sile rimuovere la batteria ricaricabile

Portare protezione per l’udito.

Direzione di movimento

Direzione di reazione

Foratura ed avvitatura

Foratura a percussione

Numero di giri minimo

Numero di giri massimo

Trapano avvitatore a batteria con impugnatura

supplementare/Trapano battente-avvitatore a batteria con

impugnatura supplementare.

Batteria, utensile ed altri accessori, rappresentati in figura o

descritti, non sono compresi nella dotazione standard.

L’accessorio completo è contenuto nel nostro programma ac-

Uso conforme alle norme

L’elettroutensile è idoneo per avvitare e svitare viti nonché

per forare nel legname, metallo, ceramica e plastica. Il GSB è

adatto inoltre per eseguire forature battenti in mattoni, mura-

tura e materiale minerale.

L’illuminazione di questo elettroutensile è concepita per illu-

minare l’area di lavoro dell’elettroutensile stesso e non è adat-

ta per illuminare l’ambiente domestico.

I dati tecnici del prodotto sono indicati nella tabella a pagina

Si prega di tenere presente il codice prodotto applicato sulla

targhetta di costruzione del Vostro elettroutensile. Le descri-

zioni commerciali di singoli elettroutensili possono variare.

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il prodot-

to, descritto nella sezione «Dati tecnici», è conforme alle se-

guenti norme o ai seguenti documenti normativi: EN 60745

secondo le prescrizioni delle Direttive 2009/125/CE

(Disposizione 1194/2012), 2011/65/UE, 2004/108/CE,

Fascicolo tecnico (2006/42/CE) presso:

Informazioni sulla rumorosità e sulla

I valori di misura del prodotto sono indicati nella tabella a pa-

Valori complessivi di rumorosità ed oscillazioni (somma vetto-

riale in tre direzioni) misurati conformemente alla norma

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori differenti op-

pure con manutenzione insufficiente, il livello di vibrazioni

può differire. Questo può aumentare sensibilmente la solleci-

tazione da vibrazioni per l’intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Rotazione destrorsa/sinistrorsa

Autonomia batteria ricaricabile

1 Numero di giri a vuoto (1° marcia)

2 Numero di giri a vuoto (2° marcia)

Mmax. momento di coppia secondo

Ø Diametro di foratura max.

Ø Diam. max. delle viti

Campo di serraggio del mandrino

Peso in funzione della EPTA-Procedure

* in funzione della batteria ricaricabile uti-

pA Livello di pressione acustica

wA Livello di potenza sonora

K Insicurezza della misura

Valore complessivo delle oscillazioni

Manutenzione e pulizia

 Per poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

Dopo ogni utilizzo pulire l’accessorio, il mandrino portautensi-

le e le fessure di ventilazione dell’elettroutensile nonché le

fessure di ventilazione della batteria ricaricabile.

Assistenza clienti e consulenza

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Officina Elettroutensili

Le batterie ricaricabili agli ioni di litio contenute sono soggette

ai requisiti di legge relativi a merci pericolose. Le batterie rica-

ricabili possono essere trasportate su strada tramite l’utente

senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo op-

pure spedizioniere) devono essere osservati particolari re-

quisiti relativi ad imballo e marcatura. In questo caso per la

preparazione del pezzo da spedire è necessario ricorrere ad

un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è

danneggiata. Coprire con nastro adesivo i contatti scoperti ed

imballare la batteria ricaricabile in modo tale che non si muo-

Vi preghiamo di osservare anche eventuali ulteriori norme na-

Avviare ad un riciclaggio rispettoso dell’ambiente

elettroutensili, batterie ricaricabili, accessori ed im-

ballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i

Scopo dell’operazione Figura Pagina

Rimozione della batteria ricaricabile 1 166

Applicazione della batteria ricaricabile 2 166

Controllare lo stato di carica della batteria ricaricabile 3 166

Montaggio/smontaggio dell'impugnatura supplementare 4 167

Orientare l’impugnatura supplementare 5 167

Montaggio dell’accessorio 6 167

Regolare profondità di foratura X7168

Impostazione del senso di rotazione 8 169

Preselezione della coppia 9 169

Selezione della posizione di foratura 10 170

Regolazione del modo operativo 11 170

Commutazione meccanica di marcia 12 170

Accensione/spegnimento 13 171

Selezione accessori – 172

OBJ_BUCH-1916-001.book Page 34 Wednesday, July 10, 2013 9:01 AMNederlands | 35 Bosch Power Tools 2 609 140 988 | (10.7.13) Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE sui rifiuti di apparecchiature

elettriche ed elettroniche ed all’attuazione

del recepimento nel diritto nazionale, gli

elettroutensili diventati inservibili devono

essere raccolti separatamente ed essere in-

viati ad una riutilizzazione ecologica.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure esaurita deve essere ri-

ciclata secondo la direttiva 2006/66/CE.

Per le batterie ricaricabili/le batterie non funzionanti rivolger-

3752 Wimmis BE Con ogni riserva di modifiche tecniche. Nederlands

Pornire/oprire 13 171
