BRUKSANVISNING GSR 36 VE2LI BOSCH

Lille omdrejningstal

Stort omdrejningstal

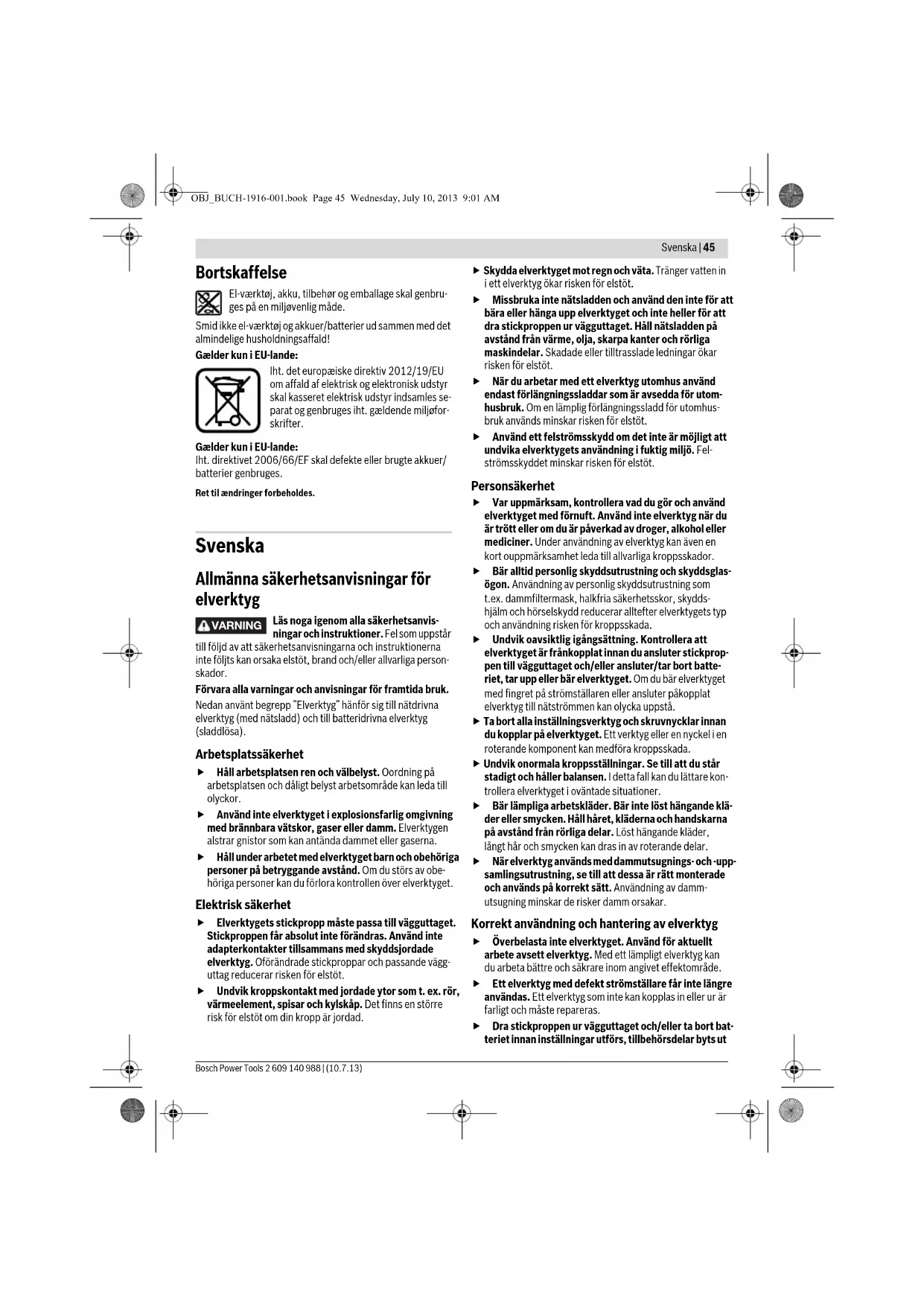

Allmänna säkerhetsanvisningar för

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

VARNING OBJ_BUCH-1916-001.book Page 45 Wednesday, July 10, 2013 9:01 AM46 | Svenska

2 609 140 988 | (10.7.13) Bosch Power Tools

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladd-

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

 Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaski-

ner och skruvdragare

 Bär hörselskydd vid slagborrning. Risk finns för att bul-

ler leder till hörselskada.

GSR 36 VE-2-LI/GSB 36 VE-2-LI

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget eller

skruven kan skada dolda elledningar. Kontakt med en

spänningsförande ledning kan sätta elverktygets metallde-

lar under spänning och leda till elstöt.

 Använd elverktyget med medlevererade stödhandtag.

Risk finns för personskada om du förlorar kontrollen över

 Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu-

tionsföretag. Kontakt med elledningar kan förorsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Borrning i vattenledning kan förorsaka sakskador.

 Slå genast ifrån elverktyget om insatsverktyget block-

erar. Var förberedd på höga reaktionsmoment som kan

orsaka bakslag. Insatsverktyget blockerar om:

— elverktyget överbelastas eller

— snedvrids i arbetsstycket.

 Håll i elverktyget med båda händerna under arbetet

och se till att du står stadigt. Elverktyget kan styras säk-

rare med två händer.

 Håll stadigt tag i elverktyget. Vid idragning och urdrag-

ning av skruvar kan kortvarigt höga reaktionsmoment upp-

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

 Håll arbetsplatsen ren. Materialblandningar är särskilt

farliga. Lättmetalldamm kan brinna och explodera.

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

 Använd endast originalbatterier från Bosch med den

spänning som anges på elverktygets typskylt. Om

andra batterier används, t. ex. kopierade batterier, reno-

verade batterier eller batterier av främmande fabrikat,

finns risk för att batteriet exploderar och orsakar person-

 Skjut fullständigt in batteriet. Batteriet snäpper hör-

bart fast två gånger.

Ytterligare säkerhets- och arbetsan-

 Damm från material som t. ex. blyhaltig målning, vissa

trädslag, mineraler och metall kan vara hälsovådliga

och utlösa allergiska reaktioner, andningsvägssjukdo-

mar och/eller cancer. Endast yrkesmän får bearbeta

asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

OBJ_BUCH-1916-001.book Page 46 Wednesday, July 10, 2013 9:01 AMSvenska | 47

Bosch Power Tools 2 609 140 988 | (10.7.13)

 Innan åtgärder utförs på elverktyget (t. ex. underhåll,

verktygsbyte osv) och för transport och lagring ställ

riktningsomkopplaren i mittläge. Om strömställaren

Till/Från oavsiktligt påverkas finns risk för kroppsskada.

 Batteriet levereras ofullständigt laddad. För full effekt

ska batteriet före första användningen laddas upp i lad-

 Batteriet är försedd med en NTC-temperaturövervak-

ning som endast tillåter uppladdning inom ett tempera-

turområde mellan 0 °C och 45 °C. Detta ger batteriet

 Läsa noga igenom laddarens bruksanvisning.

 Elverktyget ska vara frånkopplat när det förs mot skru-

ven. Roterande insatsverktyg kan slira bort.

 Påverka växellägesomkopplaren endast på frånkopp-

 Skjut växellägesomkopplaren resp. vrid funktionsom-

kopplaren alltid mot anslag. I annat fall kan elverktyget

 Vid för kraftig belastning, t. ex. om insatsverktyget

låser sig, kopplar elektroniken från elverktyget. Efter

återinkoppling kan elverktyget användas på ändamåls-

enligt sätt. Vid fortsatt överbelastning frånkopplas

elverktyget på nytt för undvikande av motorskada.

 För att spara energi, koppla på elverktyget endast när du

 Kontrollera innan arbetet påbörjas att stödhandtaget

är stadigt åtdraget. Det finns risk för personskada om du

förlorar kontrollen över elverktyget.

 Med hjälp av snabbfrånkopplingen kan elverktyget kontrol-

leras betydligt bättre. Vid oförutsebar rotation av elverkty-

get kring borraxeln kopplar verktyget från.

 Snabbfrånkopplingen indikeras med LED-blink på elverk-

 För återidrifttagning släpp strömställaren Till/Från och

aktivera den på nytt.

 Snabbfrånkopplingen löser endast ut när elverktyget

roterar fritt kring borraxeln. Välj lämpligt arbetsläge. I

annat fall kan snabbfrånkopplingen inte garanteras.

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner

Vid alla åtgärder på elverktyget ska bat-

Borrning och skruvdragning

1 Tomgångsvarvtal (1a växeln)

2 Tomgångsvarvtal (2a växeln)

Sladdlös borrskruvdragare med extra handtag/sladdlös slag-

borr/skruvdragare med extra handtag.

Batteri, tillsatsverktyg och andra avbildade eller beskrivna till-

behör tillhör inte standardleveransomfattningen.

I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för

borrning i trä, metall, keramik och plast. GSB är dessutom

avsett för slagborrning i tegel, murverk och sten.

Belysningen i detta elverktyg är avsett för att belysa verkty-

gets direkta arbetsområde och är inte lämpligt för att lysa upp

Produktens tekniska data hittar du i tabellen på sidan 165.

Beakta produktnumret på elverktygets typskylt. Handels-

beteckningarna för enskilda elverktyg kan variera.

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” stämmer överens med följande stan-

darder och dokument: EN 60745 enligt bestämmelserna i

direktiven 2009/125/EG (förordning 1194/2012),

2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Buller-/vibrationsdata

Produktens mätvärden hittar du i tabellen på sidan 165.

Totala ljud- och vibrationsvärden (vektorsumma ur tre rikt-

ningar) framtaget enligt EN 60745.

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget används

för andra ändamål och med andra insatsverktyg eller inte

underhållits ordentligt kan vibrationsnivån avvika. Härvid kan

vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Chuckens inspänningsområde

Vikt enligt EPTA-Procedure 01/2003

* i relation till använt batteri

Totalt vibrationsemissionsvärde

Borttagning av batteri 1 166

Insättning av batteri 2 166

Kontrollera batteriet laddningstillstånd 3 166

Montera/demontera extra handtag 4 167

Sväng stödhandtaget 5 167

Montering av insatsverktyg 6 167

Inställning av borrdjup X7168

Inställning av rotationsriktning 8 169

OBJ_BUCH-1916-001.book Page 48 Wednesday, July 10, 2013 9:01 AMNorsk | 49 Bosch Power Tools 2 609 140 988 | (10.7.13) Underhåll och rengöring

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Rengör efter varje användning insatsverktyget, elverktygets

verktygsfäste och ventilationsöppningar samt batteriet venti-

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

för avfall som utgörs av elektriska och elek-

troniska produkter och dess modifiering till

nationell rätt måste obrukbara elverktyg

omhändertas separat och på miljövänligt

sätt lämnas in för återvinning.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt direktivet

2006/66/EG omhändertas för återvinning. Ändringar förbehålles. Norsk

Generelle advarsler for elektroverk-

Förval av vridmoment 9 169

Välj borrläge 10 170

Inställning av driftsätt 11 170

Mekaniskt växelval 12 170

In-/urkoppling 13 171

Välj tillbehör – 172
