et Algupärane kasutusjuhend

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised tu-

leb läbi lugeda. Ohutusnõuete ja ju-

histe eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami-

seks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite-

ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma

toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

 Töökoht peab olema puhas ja hästi valgustatud. Tööko-

has valitsev segadus ja hämarus võib põhjustada õnnetusi.

 Ärge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

 Elektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu kõr-

vale juhitakse, võib seade Teie kontrolli alt väljuda.

 Elektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka-

sutage kaitsemaandusega elektriliste tööriistade pu-

hul adapterpistikuid. Muutmata pistikud ja sobivad pisti-

kupesad vähendavad elektrilöögi saamise riski.

 Vältige kehakontakti maandatud pindadega, nagu to-

rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

 Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

 Ärge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast väljatõmba-

miseks. Hoidke toitejuhet kuumuse, õli, teravate ser-

vade ja seadme liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

 Kui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud ka-

sutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

 Kui elektrilise tööriista kasutamine niiskes keskkon-

nas on vältimatu, kasutage rikkevoolukaitselülitit.

Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi

 Olge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge kasu-

tage elektrilist tööriista, kui olete väsinud või uimasti-

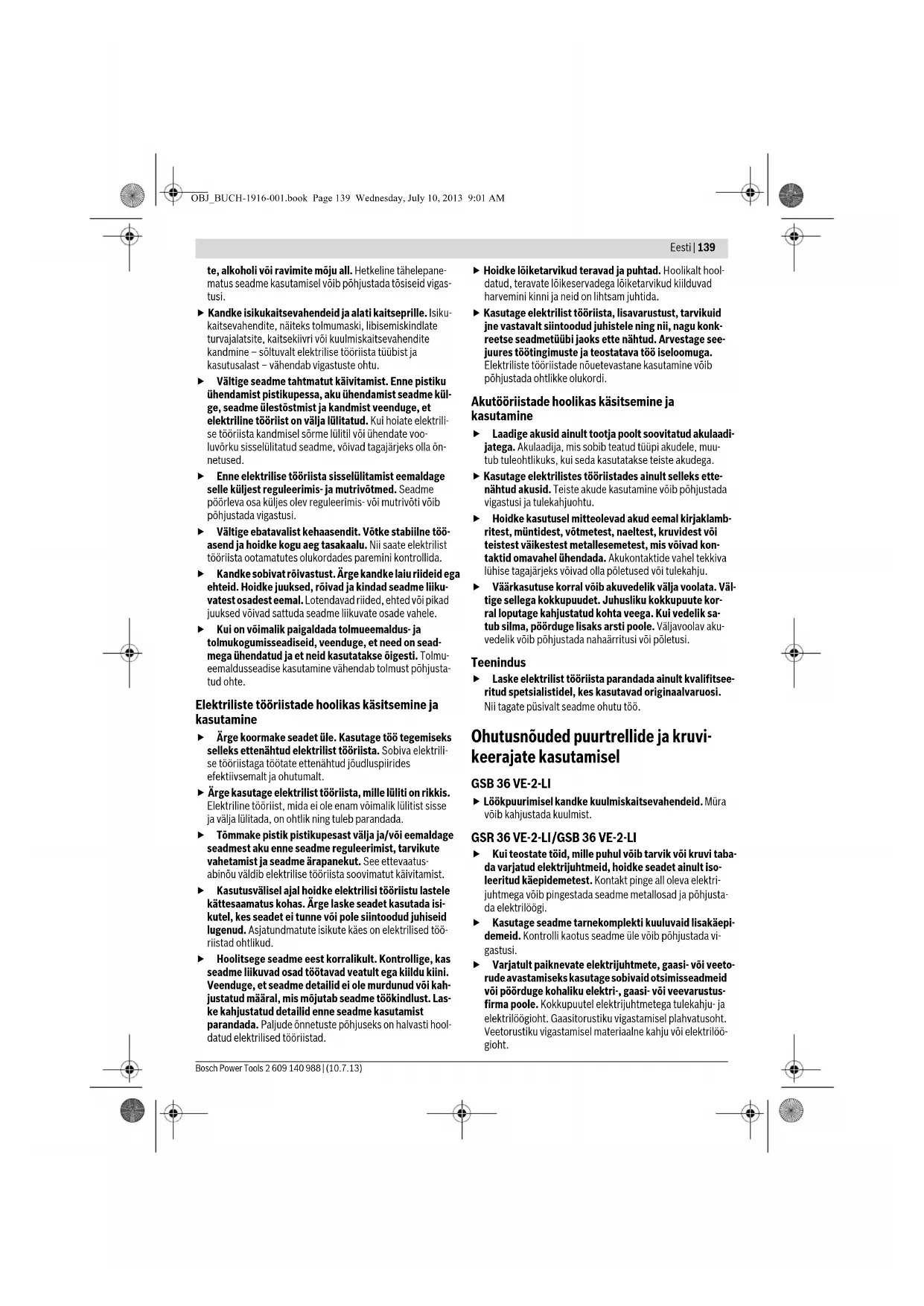

TÄHELEPANU OBJ_BUCH-1916-001.book Page 138 Wednesday, July 10, 2013 9:01 AMEesti | 139

Bosch Power Tools 2 609 140 988 | (10.7.13)

te, alkoholi või ravimite mõju all. Hetkeline tähelepane-

matus seadme kasutamisel võib põhjustada tõsiseid vigas-

 Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku-

kaitsevahendite, näiteks tolmumaski, libisemiskindlate

turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste ohtu.

 Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme kül-

ge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate elektrili-

se tööriista kandmisel sõrme lülitil või ühendate voo-

luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn-

 Enne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

 Vältige ebatavalist kehaasendit. Võtke stabiilne töö-

asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist

tööriista ootamatutes olukordades paremini kontrollida.

 Kandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku-

vatest osadest eemal. Lotendavad riided, ehted või pikad

juuksed võivad sattuda seadme liikuvate osade vahele.

 Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on sead-

mega ühendatud ja et neid kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab tolmust põhjusta-

Elektriliste tööriistade hoolikas käsitsemine ja

 Ärge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva elektrili-

se tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

 Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

 Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

 Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada isi-

kutel, kes seadet ei tunne või pole siintoodud juhiseid

lugenud. Asjatundmatute isikute käes on elektrilised töö-

 Hoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või kah-

justatud määral, mis mõjutab seadme töökindlust. Las-

ke kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti hool-

datud elektrilised tööriistad.

 Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool-

datud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

 Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu konk-

reetse seadmetüübi jaoks ette nähtud. Arvestage see-

juures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Akutööriistade hoolikas käsitsemine ja

 Laadige akusid ainult tootja poolt soovitatud akulaadi-

jatega. Akulaadija, mis sobib teatud tüüpi akudele, muu-

tub tuleohtlikuks, kui seda kasutatakse teiste akudega.

 Kasutage elektrilistes tööriistades ainult selleks ette-

nähtud akusid. Teiste akude kasutamine võib põhjustada

vigastusi ja tulekahjuohtu.

 Hoidke kasutusel mitteolevad akud eemal kirjaklamb-

ritest, müntidest, võtmetest, naeltest, kruvidest või

teistest väikestest metallesemetest, mis võivad kon-

taktid omavahel ühendada. Akukontaktide vahel tekkiva

lühise tagajärjeks võivad olla põletused või tulekahju.

 Väärkasutuse korral võib akuvedelik välja voolata. Väl-

tige sellega kokkupuudet. Juhusliku kokkupuute kor-

ral loputage kahjustatud kohta veega. Kui vedelik sa-

tub silma, pöörduge lisaks arsti poole. Väljavoolav aku-

vedelik võib põhjustada nahaärritusi või põletusi.

 Laske elektrilist tööriista parandada ainult kvalifitsee-

ritud spetsialistidel, kes kasutavad originaalvaruosi.

Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded puurtrellide ja kruvi-

keerajate kasutamisel

 Löökpuurimisel kandke kuulmiskaitsevahendeid. Müra

võib kahjustada kuulmist.

GSR 36 VE-2-LI/GSB 36 VE-2-LI

 Kui teostate töid, mille puhul võib tarvik või kruvi taba-

da varjatud elektrijuhtmeid, hoidke seadet ainult iso-

leeritud käepidemetest. Kontakt pinge all oleva elektri-

juhtmega võib pingestada seadme metallosad ja põhjusta-

 Kasutage seadme tarnekomplekti kuuluvaid lisakäepi-

demeid. Kontrolli kaotus seadme üle võib põhjustada vi-

 Varjatult paiknevate elektrijuhtmete, gaasi- või veeto-

rude avastamiseks kasutage sobivaid otsimisseadmeid

või pöörduge kohaliku elektri-, gaasi- või veevarustus-

firma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja

elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht.

Veetorustiku vigastamisel materiaalne kahju või elektrilöö-

OBJ_BUCH-1916-001.book Page 139 Wednesday, July 10, 2013 9:01 AM140 | Eesti

2 609 140 988 | (10.7.13) Bosch Power Tools

 Tarviku blokeerumise korral lülitage elektriline tööriist

viivitamatult välja. Seejuures võivad ilmneda suured

reaktsioonijõud, mis põhjustavad tagasilöögi. Tarvik

– kui elektrilisele tööriistale avaldub ülekoormus või

– kui elektriline tööriist töödeldavas toorikus kinni kiildub.

 Hoidke elektrilist tööriista töötades mõlema käega ja

säilitage stabiilne asend. Elektriline tööriist püsib kahe

käega hoides kindlamini käes.

 Hoidke elektrilist tööriista kindlalt käes. Kruvide kinni-

ja lahtikeeramisel võib lühiajaliselt esineda tugevaid

 Kinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega hoi-

 Hoidke oma töökoht puhas. Materjalisegud on eriti ohtli-

kud. Kergmetallide tolm võib süttida või plahvatada.

 Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva päi-

kesekiirguse eest, samuti vee, tule ja niiskuse

eest. Esineb plahvatusoht.

 Aku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde kor-

ral pöörduge arsti poole. Aurud võivad ärritada hingamis-

 Kasutage akut üksnes koos Boschi elektrilise tööriista-

ga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest.

 Kasutage üksnes Boschi originaalakusid, mille pinge

vastab elektrilise tööriista andmesildil toodud pingele.

Muude akude, nt järeletehtud või parandatud akude või

teiste tootjate akude kasutamine põhjustab plahvatus- ja

 Lükake aku täielikult sisse. Seejuures fikseerub aku

kaks korda kuuldavalt kohale.

Muud ohutusnõuded ja tööjuhised

 Selliste materjalide nagu pliisisaldusega värvide, tea-

tavate puiduliikide, mineraalide ja metalli tolm võib

kahjustada tervist ja tekitada allergilisi reaktsioone,

hingamisteede haigusi ja/või vähki. Asbesti sisaldavat

materjali tohivad töödelda üksnes vastava ala asjatundjad.

– Tagage töökohas hea ventilatsioon.

– Soovitav on kasutada hingamisteede kaitsemaski filtri-

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

 Elektrilise tööriista hooldusel, tarvikute vahetusel jt

tööde teostamisel tööriista kallal, samuti tööriista

transportimisel ja säilitamisel peab reverslüliti olema

keskasendis. Tahtmatul vajutamisel lülitile (sisse/välja)

tekib vigastuste oht.

 Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist

akulaadimisseadmes täiesti täis.

 Aku on varustatud temperatuurikontrolliga, mis lubab

akut laadida üksnes temperatuuril 0 °C kuni 45 °C.

See tagab aku pika kasutusea.

 Lugege läbi akulaadimisseadme kasutusjuhend.

 Kruvile asetamisel peab seade olema välja lülitatud.

Pöörlevad tarvikud võivad kohalt libiseda.

 Käiguvaliku lülitit käsitsege ainult siis, kui seadme

 Lükake käiguvaliku lüliti ja/või keerake töörežiimi lüliti

alati lõpuni. Vastasel korral võite seadet kahjustada.

 Kui seadmele rakendub liiga suur koormus, nt juhul kui

tarvik on pikemat aega kinni kiildunud, lülitab elekt-

roonika seadme välja. Pärast uut sisselülitamist saab

seadet taas nõuetekohaselt kasutada. Kui ülekoormus

ei kao, lülitub seade mootori kahjustuste vältimiseks

 Energia säästmiseks lülitage elektriline tööriist sisse vaid

siis, kui seda kasutate.

 Iga kord enne töö alustamist veenduge, et lisakäepide

on tugevasti kinnitatud. Kontrolli kaotus võib põhjustada

 Kiirväljalülitus tagab parema kontrolli elektrilise tööriista

üle. Kui elektriline tööriist hakkab ootamatult ümber puuri

telje pöörlema, lülitub tööriist välja.

 Kiirväljalülitust näitab elektrilise tööriista vilkuv LED-tuli.

 Selleks et tööriista uuesti käivitada, vabastage lüliti (sis-

se/välja) ja vajutage sellele uuesti.

 Kiirväljalülitus saab rakenduda vaid siis, kui elektriline

tööriist saab ümber puuri telje vabalt pöörelda. Selleks

valige sobiv tööasend. Vastasel korral ei ole kiirväljalülitu-

se toimimine tagatud.

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet tõ-

husamalt ja ohutumalt käsitseda.

GSR 36 VE-2-LI/GSB 36 VE-2-LI:

Akupuurtrell/Akulöökpuurtrell

halliga markeeritud ala: käepide (isolee-

Lugege läbi kõik ohutusnõuded ja juhi-

Aku, otsakud ja teised joonistel kujutatud või kirjeldatud tarvi-

kud ei kuulu standardvarustusse.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloo-

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud kruvide sisse- ja väljakeera-

miseks ning puidu, metalli, keraamiliste plaatide ja plastma-

terjalide puurimiseks. GSB on lisaks ette nähtud tellise, müü-

ritise ja kivi löökpuurimiseks.

Elektrilise tööriista tuli on mõeldud vaid elektrilise tööriista

tööpiirkonna valgustamiseks, tuli ei sobi ruumide valgustami-

seks koduses majapidamises.

Toote tehnilised omadused on toodud tabelis leheküljel 165.

Pöörake palun tähelepanu oma tööriista andmesildil toodud

tootenumbrile. Seadmete kaubanduslik tähistus võib olla eri-

Deklareerime ainuvastutajana, et punktis „Tehnilised and-

med“ kirjeldatud toode vastab järgmistele normidele või stan-

darditele: EN 60745 kooskõlas direktiivide 2009/125/EÜ

(määrus 1194/2012), 2011/65/EL, 2004/108/EÜ,

2006/42/EÜ nõuetega.

Enne mis tahes tööde teostamist seadme

kallal eemaldage seadmest aku

Kandke kuulmiskaitsevahendeid.

1 Tühikäigupöörded (1. käik)

2 Tühikäigupöörded (2. käik)

Ø Puuri max läbimõõt

* sõltuvalt kasutatud akust

wA Helivõimsuse tase

Vibratsiooni kogutase

2 609 140 988 | (10.7.13) Bosch Power Tools

Andmed müra/vibratsiooni kohta

Andmed on toodud tabelis leheküljel 165.

Vibratsiooni koguväärtus (kolme suuna vektorsumma), kind-

laks tehtud vastavalt standardile EN 60745.

Käesolevas juhendis toodud vibratsioon on mõõdetud stan-

dardi EN 60745 kohase mõõtemeetodi järgi ja seda saab ka-

sutada elektriliste tööriistade omavaheliseks võrdlemiseks.

See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu-

tamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasu-

tatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui

tööriista hooldus pole piisav, võib vibratsioonitase kõikuda.

See võib vibratsiooni tööperioodi jooksul tunduvalt suurenda-

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae-

ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te-

gelikult tööle rakendamata. See võib vibratsiooni tööperioodi

jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-

Kokkupanek ja kasutamine

 Seadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Iga kord pärast kasutamist puhastage elektrilise tööriista tar-

vikut, padrunit ja ventilatsiooniavasid ning aku ventilatsioo-

Klienditeenindus ja müügijärgne nõus-

Klienditeeninduses vastatakse toote paranduse ja hoolduse

ning varuosade kohta esitatud küsimustele. Joonised ja teabe

varuosade kohta leiate ka veebisaidilt:

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus-

Järelepärimiste esitamisel ja tagavaraosade tellimisel näida-

ke kindlasti ära seadme andmesildil olev 10-kohaline toote-

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak-

se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on

lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või eks-

pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti-

vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami-

sel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta.

Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa-

Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Toimingu eesmärk Joonis Lehekülg

Aku eemaldamine 1 166

Tarviku paigaldamine 6 167

Puurimissügavuse X seadistamine 7 168

Pöörlemissuuna ümberlülitamine 8 169

Pöördemomendi valik 9 169

Puurimisasendi valimine 10 170

Töörežiimi valik 11 170

Mehaaniline käiguvalik 12 170

Sisse-/väljalülitamine 13 171

Lisatarviku valik – 172

OBJ_BUCH-1916-001.book Page 142 Wednesday, July 10, 2013 9:01 AMLatviešu | 143 Bosch Power Tools 2 609 140 988 | (10.7.13) Kasutuskõlbmatuks muutunud sead-

Elektrilised tööriistad, akud, lisatarvikud ja pakendid

tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos ol-

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2012/19/EL elektri- ja elektroonikasead-

mete jäätmete kohta ning direktiivi kohalda-

misele liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad eraldi

kokku koguda ja keskkonnasäästlikult ring-

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2006/66/EÜ tuleb defektsed või kasutusressursi ammenda-

nud akud/patareid ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu

Vispārējie drošības noteikumi darbam
