GEBRUIKSAANWIJZING GSR 36 VE2LI BOSCH

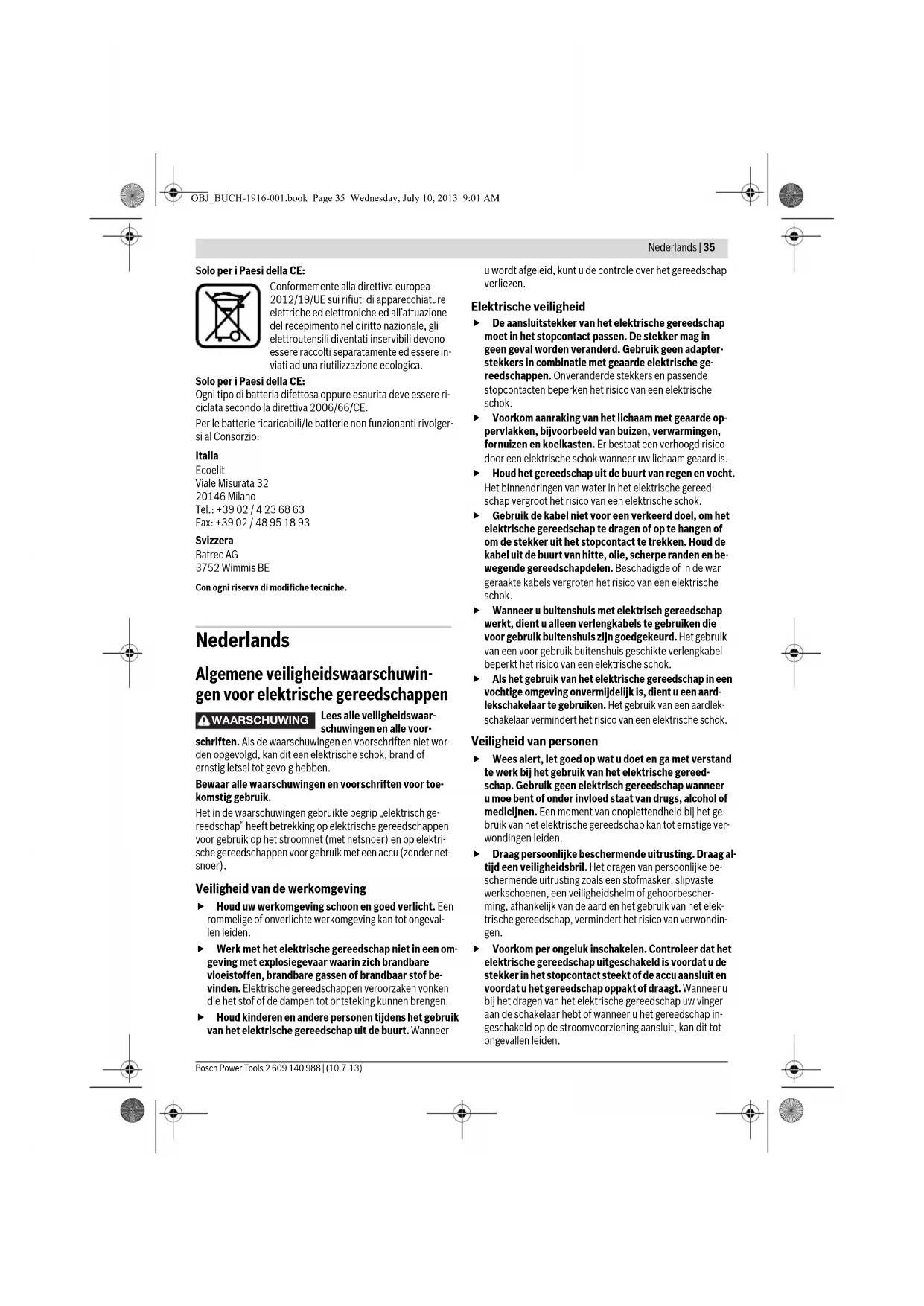

3752 Wimmis BE Con ogni riserva di modifiche tecniche. Nederlands

Algemene veiligheidswaarschuwin-

gen voor elektrische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

Elektrische veiligheid

 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

 Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

WAARSCHUWING OBJ_BUCH-1916-001.book Page 35 Wednesday, July 10, 2013 9:01 AM36 | Nederlands

2 609 140 988 | (10.7.13) Bosch Power Tools

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

Zorgvuldige omgang met en zorgvuldig gebruik

van elektrische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

 Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

 Verzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de

werking van het elektrische gereedschap nadelig

wordt beïnvloed. Laat deze beschadigde onderdelen

voor het gebruik repareren. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische gereedschap-

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen

 Laad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadappa-

raat dat voor een bepaald type accu geschikt is, bestaat

brandgevaar wanneer het met andere accu’s wordt ge-

 Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

 Voorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an-

dere kleine metalen voorwerpen die overbrugging van

de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg

 Bij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien con-

tact met water af. Wanneer de vloeistof in de ogen

komt, dient u bovendien een arts te raadplegen. Gelek-

te accuvloeistof kan tot huidirritaties en verbrandingen lei-

 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

Veiligheidsvoorschriften voor boor-

machines en schroevendraaiers

 Draag een gehoorbescherming bij klopboorwerkzaam-

heden. De blootstelling aan lawaai kan gehoorverlies tot

GSR 36 VE-2-LI/GSB 36 VE-2-LI

 Houd het gereedschap aan de geïsoleerde greepvlak-

ken vast als u werkzaamheden uitvoert waarbij het in-

zetgereedschap of de schroef verborgen stroomleidin-

gen kan raken. Contact met een onder spanning staande

leiding kan ook metalen delen van het gereedschap onder

spanning zetten en tot een elektrische schok leiden.

 Gebruik de bij het gereedschap geleverde extra hand-

grepen. Het verlies van de controle kan tot verwondingen

 Gebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

OBJ_BUCH-1916-001.book Page 36 Wednesday, July 10, 2013 9:01 AMNederlands | 37

Bosch Power Tools 2 609 140 988 | (10.7.13)

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade.

 Schakel het elektrische gereedschap onmiddellijk uit

als het inzetgereedschap blokkeert. Houd rekening

met grote reactiemomenten die een terugslag veroor-

zaken. Het inzetgereedschap blokkeert als:

— het elektrische gereedschap wordt overbelast of

— het in het te bewerken werkstuk kantelt.

 Houd het elektrische gereedschap tijdens de werk-

zaamheden stevig met beide handen vast en zorg er-

voor dat u stevig staat. Het elektrische gereedschap

wordt met twee handen veiliger geleid.

 Houd het elektrische gereedschap goed vast. Bij het

vast- of losdraaien van schroeven kunnen gedurende korte

tijd grote reactiemomenten optreden.

 Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

 Houd uw werkplek schoon. Materiaalmengsels zijn bij-

zonder gevaarlijk. Stof van lichte metalen kan ontvlammen

 Open de accu niet. Er bestaat gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld ook

tegen voortdurend zonlicht, vuur, water en

vocht. Er bestaat explosiegevaar.

 Bij beschadiging en onjuist gebruik van de accu kunnen

er dampen vrijkomen. Zorg voor frisse lucht en raad-

pleeg bij klachten een arts. De dampen kunnen de lucht-

 Gebruik de accu alleen in combinatie met uw Bosch

elektrische gereedschap. Alleen zo wordt de accu tegen

gevaarlijke overbelasting beschermd.

 Gebruik alleen originele Bosch-accu’s met de op het

typeplaatje van het elektrische gereedschap aangege-

ven spanning. Bij gebruik van andere accu’s, bijvoorbeeld

imitaties, opgeknapte accu’s of accu’s van andere merken,

bestaat gevaar voor persoonlijk letsel en materiële schade

door exploderende accu’s.

 Duw de accu helemaal naar binnen. De accu klikt daar-

bij twee keer hoorbaar vast.

Overige veiligheidsvoorschriften en

tips voor de werkzaamheden

 Stof van materialen zoals loodhoudende verf, enkele

houtsoorten, mineralen en metaal kunnen schadelijk

voor de gezondheid zijn en tot allergische reacties,

luchtwegaandoeningen en/of kanker leiden. Asbest-

houdend materiaal mag alleen door daartoe bevoegde vak-

mensen worden bewerkt.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

 Zet de draairichtingomschakelaar in de middelste

stand voor werkzaamheden aan het elektrische ge-

reedschap (zoals het uitvoeren van onderhoud en het

wisselen van inzetgereedschap) en voordat u het ge-

reedschap vervoert of opbergt. Bij per ongeluk bedienen

van de aan/uit-schakelaar bestaat verwondingsgevaar.

 De accu wordt gedeeltelijk opgeladen geleverd. Laad

de accu vóór het eerste gebruik volledig in het oplaad-

apparaat op om het volle vermogen van de accu te

 De accu is voorzien van een thermische beveiliging die

ervoor zorgt dat de accu alleen in het temperatuurbe-

reik tussen 0 °C en 45 °C kan worden opgeladen. Daar-

door wordt een lange levensduur van de accu bereikt.

 Lees de gebruiksaanwijzing van het oplaadapparaat.

 Plaats het elektrische gereedschap alleen uitgescha-

keld op de schroef. Draaiende inzetgereedschappen kun-

 Bedien de toerentalschakelaar alleen als het elektri-

sche gereedschap stilstaat.

 Duw de toerentalschakelaar of draai de functieschake-

laar altijd tot deze niet meer verder kan. Anders kan het

elektrische gereedschap beschadigd raken.

 Bij te sterke belasting, bijv. langdurig blokkeren van

het inzetgereedschap, schakelt de elektronica het

elektrische gereedschap uit. Na opnieuw inschakelen

kan het elektrische gereedschap weer volgens de voor-

schriften worden gebruikt. Bij aanhoudende overbe-

lasting wordt het elektrische gereedschap opnieuw uit-

geschakeld om schade aan de motor te voorkomen.

 Om energie te besparen, schakelt u het elektrische gereed-

schap alleen in wanneer u het gebruikt.

 Controleer altijd vóór de werkzaamheden dat de extra

handgreep stevig is vastgedraaid. Het verlies van de

controle kan tot letsel leiden.

Snelle uitschakeling

 De snelle uitschakeling biedt een betere controle over het

elektrische gereedschap. Bij onvoorzienbare rotatie van

het elektrische gereedschap om de booras wordt het ge-

reedschap uitgeschakeld.

 De snelle uitschakeling wordt aangegeven door het knip-

peren van de LED op het elektrische gereedschap.

 Als u het gereedschap opnieuw in gebruik wilt nemen

laat u de aan/uit-schakelaar los en bedient u deze opnieuw.

 De snelle uitschakeling kan alleen worden geactiveerd

als het elektrische gereedschap vrij om de booras kan

draaien. Kies daarvoor een geschikte werkpositie. Anders

is de snelle uitschakeling niet gewaarborgd.

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het elektrische gereedschap goed en veilig

Accuschroefboormachine met extra handgreep/ accuklop-

boorschroevendraaier met extra handgreep.

Accu, inzetgereedschap en andere afgebeelde of beschreven

accessoires behoren niet tot de standaard leveringsomvang.

Het volledige toebehoren vindt u in ons toebehorenprogram-

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het in- en los-

draaien van schroeven en voor boorwerkzaamheden in hout,

metaal, keramiek en kunststof. De GSB is bovendien bestemd

voor klopboorwerkzaamheden in baksteen, metselwerk en

Het licht van dit elektrische gereedschap is bestemd om het

directe werkbereik van het elektrische gereedschap te ver-

lichten en is niet geschikt voor ruimteverlichting in het huis-

De technische gegevens van het product staan vermeld in de

tabel op pagina 165.

Let op het zaaknummer op het typeplaatje van het elektrische

gereedschap. De handelsbenamingen van sommige elektri-

sche gereedschappen kunnen afwijken.

GSR 36 VE-2-LI/GSB 36 VE-2-LI:

Accuboorschroevendraaier/accuklop-

boorschroevendraaier

Grijs gemarkeerd gebied: Handgreep

(geïsoleerd greepvlak)

Lees alle veiligheidsvoorschriften en

Neem altijd vóór werkzaamheden aan

het elektrische gereedschap de accu uit

Draag een gehoorbescherming.

Rechts- en linksdraaien

1 Onbelast toerental (stand 1)

2 Onbelast toerental (stand 2)

M Max. draaimoment volgens ISO 5393

Boorhouderspanbereik

Gewicht volgens EPTA-Procedure

* afhankelijk van gebruikte accu

Bosch Power Tools 2 609 140 988 | (10.7.13)

Conformiteitsverklaring

We verklaren op onze verantwoordelijkheid dat het onder

„Technische gegevens” beschreven product met de volgende

normen of normatieve documenten overeenstemt: EN 60745

conform de bepalingen van de richtlijnen 2009/125/EG

Informatie over geluid en trillingen

De meetwaarden van het product staan vermeld in de tabel op

Geluids- en totale trillingswaarden (vectorsom van drie rich-

tingen) bepaald volgens EN 60745.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

Onderhoud en reiniging

 Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Maak na elk gebruik het inzetgereedschap, de gereedschap-

opname en de ventilatiesleuven van elektrische gereedschap

schoon. Maak ook de ventilatiesleuven van de accu schoon.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Handelingsdoel Afbeelding Pagina

Accu verwijderen 1 166

Oplaadtoestand van de accu controleren 3 166

Extra handgreep monteren/demonteren 4 167

Extra handgreep draaien 5 167

Inzetgereedschap monteren 6 167

Boordiepte X instellen 7 168

Draairichting instellen 8 169

Draaimoment vooraf instellen 9 169

Boorstand kiezen 10 170

Functie instellen 11 170

Mechanische toerentalkeuze 12 170

In- en uitschakelen 13 171

Toebehoren kiezen – 172

OBJ_BUCH-1916-001.book Page 39 Wednesday, July 10, 2013 9:01 AM40 | Dansk 2 609 140 988 | (10.7.13) Bosch Power Tools Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het elektrische gereedschap.

Op de meegeleverde lithiumionaccu’s zijn de eisen voor het

vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-

nen door de gebruiker zonder verdere voorwaarden over de

weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expedi-

tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-

king en markering in acht worden genomen. In deze gevallen

moet bij de voorbereiding van de verzending een deskundige

voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak

blootliggende contacten af en verpak de accu zodanig dat de-

ze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Elektrische gereedschappen, accu’s, toebehoren en

verpakkingen moeten op een voor het milieu verant-

woorde wijze worden hergebruikt.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

betreffende elektrische en elektronische

oude apparaten en de omzetting van de

richtlijn in nationaal recht moeten niet meer

bruikbare elektrische gereedschappen

apart worden ingezameld en op een voor

het milieu verantwoorde wijze worden her-

Alleen voor landen van de EU:

Volgens richtlijn 2006/66/EG moeten defecte of versleten

accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. Dansk

Generelle sikkerhedsinstrukser til
