BRUKSANVISNING GSB 1622 RE Professional BOSCH

Tandkransborepatron med automatisk låsning

Tandkransborepatron med manuel lås

Nominelt omdrejningstal

på: www.bosch-pt.com

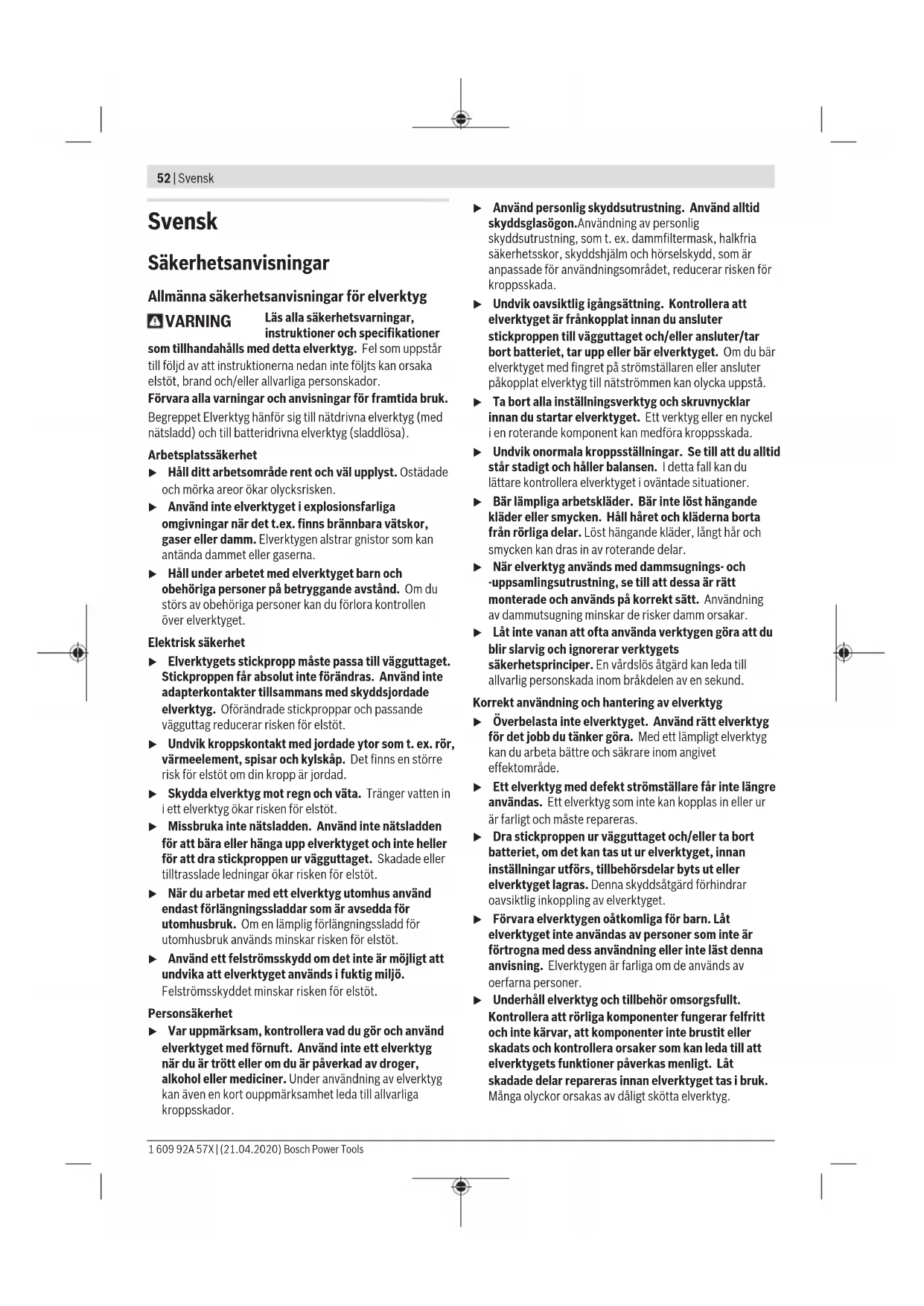

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

VARNING Läs alla säkerhetsvarningar,

instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår

till följd av att instruktionerna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med

nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande

vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Skadade eller

tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon.Användning av personlig

skyddsutrustning, som t. ex. dammfiltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för

kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel

i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du

lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta

från rörliga delar. Löst hängande kläder, långt hår och

smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning

av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg

kan du arbeta bättre och säkrare inom angivet

effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur

är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats och kontrollera orsaker som kan leda till att

elverktygets funktioner påverkas menligt. Låt

skadade delar repareras innan elverktyget tas i bruk.

Många olyckor orsakas av dåligt skötta elverktyg. 1 609 92A 57X | (21.04.2020) Bosch Power ToolsSvensk | 53 u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i

kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om elverktyget

används på ett sätt som det inte är avsett för kan farliga

situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade

Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner

Säkerhetsinstruktioner för alla användningar u Använd hörselskydd vid slagborrning. Exponering mot kraftigt buller kan leda till hörselskador. u Använd stödhandtaget/-en. Förlust av kontroll kan orsaka personskador. u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen

kan komma i kontakt med dolda kablar eller den egna

elförsörjningskabel. Vid kontakt med en strömförande

ledning kan skärtillbehören eller fästanordningen på

verktyget som är strömförande ge operatören en elektrisk

Säkerhetsinstruktioner vid arbete med långa borrbits u Arbeta aldring vid högre varvtal än borrbitsens högsta tillåtna varvtal. Vid högre varvtal, kan borrbitsen böjas

om det får rotera fritt utan kontakt med arbetsstycket,

med personskador till följd. u Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal,

kan borrbitsen böjas om det får rotera fritt utan kontakt

med arbetsstycket, med personskador till följd. u Tryck endast i direkt linje med bitsen och applicera inte överdrivet tryck.Bits kan böjas vilket orsakar brott

eller kontrollförlust, med personskador till följd.

Ytterligare säkerhetsanvisningar u Om insatsverktyget låser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment,

som förorsakar ett backslag. Insatsverktyget låser i

arbetsstycket när elverktyget överbelastas eller när det

fastnar i arbetsstycket. u Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta

ögonblick. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls

säkrare än med handen. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala

eldistributionsbolaget. Kontakt med elledningar kan

orsaka brand och elstöt. En skadad gasledning kan leda

till explosion. Inträngning i en vattenledning kan orsaka

materiell skada eller elstöt. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att

du kan förlora kontrollen över elverktyget.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för slagborrning i tegel, betong och

sten, torrborrning (inte lämplig för våtborrning) med

diamantbelagda borrkronor i tegel och kalksandsten, samt

för borrning i trä, metall, keramik och plast. Enheter med

elektronisk reglering och höger-/vänstergång lämpar sig

också för skruvning och gängskärning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksida.

Kuggkranschuck med automatisk låsning

Vingskruv djupanslagsinställning

Stödhandtag (isolerad greppyta)

Chucknyckel för kuggkranschuck med manuell

Kuggkranschuck med manuell låsning

I bruksanvisningen avbildat och beskrivet tillbehör ingår

inte i standardleveransen. I vårt tillbehörsprogram beskrivs

allt tillbehör som finns.

vanligt förekommande i handeln (ingår inte i leveransen)

Slagfrekvens vid tomgångsvarvtal

Max. borr-Ø (växel 1/2)

Borrchuckspännområde mm 3–16

/II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande

spänning och för utföranden i vissa länder kan uppgifterna variera.

Buller-/vibrationsdata

Bullernivåvärde beräknat enligt

Den A-klassade bullernivån hos elverktyg ligger typiskt på:

bullertrycknivå 92dB(A); bullernivå 103dB(A). Osäkerhet

Totala vibrationsvärden a

(vektorsumma för tre riktningar)

och osäkerhet K beräknad enligt EN62841-2-1:

Borrning i metall: a

Den vibrationsnivå och det bullervärde som anges i dessa

anvisningar har uppmätts enligt en mätmetod som

normerats och kan användas för att jämföra elverktyg med

varandra. Mätmetoden är även lämplig för preliminär

bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den

huvudsakliga användningen av elverktyget. Om däremot

elverktyget används för andra ändamål, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

och bullernivån avvika. Då kan vibrations- och bullernivån

under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör

även de tider beaktas när elverktyget är avstängt eller är

igång, men inte används. Detta reducerar vibrations- och

bullerbelastningen för den totala arbetsperioden betydligt.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Montage u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Tilläggshandtag (se bild A) u Använd endast elverktyget med tilläggshandtaget(10).

Du kan placera tilläggshandtaget (10) i 12 olika positioner

för att få en säker och mindre uttröttande arbetsställning.

Vrid handtaget på tilläggshandtaget(10) i vridriktning ➊ och

skjut tilläggshandtaget (10) så långt framåt tills du kan

svänga den till önskad position. Därefter drar du tillbaka

tilläggshandtaget (10) igen och vrider fast det nedre

handtaget i vridriktning ➋ igen.

Ställa in borrdjupet

Med justeringsringen (7) kan önskat borrdjup X fastställas.

Lossa vingskruven för djupanslagsinställning (9) och sätt

djupanslaget i stödhandtaget (10).

Dra ut djupanslaget så långt att avståndet mellan borrets

spets och djupanslagets spets motsvarar önskat borrdjup X.

Dra åt vingskruven för djupanslagsinställningen (9) igen.

u Bär skyddshandskar vid verktygsbyte. Borrchucken

kan bli väldigt varm vid långa arbetsprocesser.

Kuggkranschuck med automatisk låsning (se bild D)

Öppna kuggkranschucken (1) genom att vrida tills verktyget

Sätt in verktyget. Sätt in chucknyckeln (12) i hålen på

kuggkranschucken (1) och spänn fast verktyget jämnt.

Kuggkranschuck med manuell låsning (se bild E)

Öppna kuggkranschucken (16) genom att vrida tills

verktyget kan sättas in. Sätt in verktyget.

För in borrchucknyckeln (15) i hålet på kuggkranschucken

(16) och spänn fast verktyget jämnt.

Vrid excentern med chucknyckelns (15) sexkant i riktning

mot ➋ fram till stopp. Härvid säkras spännkraften.

För uttagning av insatsverktyget vrid excentern i riktning mot

➊ och öppna kuggkranschucken (16) med chucknyckeln

1 609 92A 57X | (21.04.2020) Bosch Power ToolsSvensk | 55

Vid användning av skruvbits (13) bör man alltid använda en

universalbitshållare (14). Använd endast skruvbits som

passar till skruvhuvudet.

Ställ alltid omkopplaren ”Borra/slagborra” (2) på symbolen

”Borra” vid skruvning.

u Dra stickproppen ur nätuttaget innan arbeten utförs

Demontera borrchucken (se bild F)

För demontering av kuggkranschucken (1), sätt en

gaffelnyckel (17) (nyckelvidd 17 mm) på drivspindelns

Lägg elverktyget på ett stabilt underlag, t.ex. en arbetsbänk.

Stick in borrchucknyckeln (12) i ett av de tre hålen på

kuggkranschucken (1) och lossa kuggkranschucken (1) med

denna spak genom vridning i rotationsriktningen ➊. En

kuggkranschuck som fastnat lossas med ett lätt slag på

chucknyckeln (12). Ta bort chucknyckeln (12) ur

kuggkranschucken och skruva ut kuggkranschucken helt.

Montera borrchucken (se bild G)

Nyckelchucken monteras i omvänd ordningsföljd.

Borrchucken måste dras fast med

åtdragningsmoment på ca. 80–85 Nm.

Dammet från material som t.ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer

som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena,

speciellt då i förbindelse med tillsatsämnen för

träbehandling (kromat, träkonserveringsmedel). Endast

yrkesmän får bearbeta asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

u Undvik dammanhopning på arbetsplatsen. Damm kan

u Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på

elverktygets typskylt. Elverktyg märkta med 230V

kan även anslutas till 220V.

Ställa in rotationsriktningen (se bild H–I)

Med riktningsomkopplaren (3) kan elverktygets

rotationsriktning ändras. Vid nedtryckt strömställare Till/

Från (5) kan omkoppling inte ske.

Högergång: för borrning och indragning av skruvar, skjut

riktningsomkopplaren (3) åt vänster.

Vänstergång: för att lossa och skruva ur skruvar och

muttrar, skjut riktningsomkopplaren (3) åt höger.

Ställ alltid omkopplaren (2) på symbolen

Ställ alltid omkopplaren (2) på symbolen

Omkopplaren (2) snäpper fast och kan också

manövreras när motorn är igång.

Välja växel mekaniskt

u Du kan trycka på växelväljaren (8) när elverktyget är

stilla eller igång. Detta bör emellertid inte ske vid full

belastning eller maximalt varvtal.

Med växelväljaren (8) kan 2 varvtalsområden förväljas.

Lågt varvtalsområde, för arbete med stor borrdiameter eller

Växel : Högt varvtalsområde, för arbete med liten

Ta inte borrkronorna i drift i

Ställ alltid omkopplaren (2)

på symbolen ”Borra”.

Tryck för start av elverktyget ned strömställaren Till/Från

(5) och håll den nedtryckt.

För att fastställa den intryckta strömbrytaren, (5) tryck på

För att stänga av elverktyget släpper du strömbrytaren (5),

eller om den är låst med spärrknappen (4) trycker du kort på

strömbrytaren (5) och släpper den sedan.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)56 | Norsk

Överbelastningskoppling

För att begränsa höga reaktionsmoment är

elverktyget utrustat med en

överbelastningskoppling (anti-rotation). u Om verktyget är fastklämt bryts drivningen av borrspindeln. Håll på grund av de krafter som uppstår

alltid elverktyget ordentligt med båda händer och stå

stabilt. u Stäng av elverktyget och lossa insatsverktyget om elverktyget blockerar. Vid inkoppling av ett blockerat

borrverktyg uppstår höga reaktionsmoment.

Ställ in varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras

steglöst genom att mer eller mindre trycka ned på-/av-

Ett lätt tryck på på-/av-strömbrytaren(5) ger ett lågt varvtal.

Med tilltagande tryck ökar varvtalet/slagtalet.

Välj varvtal/slagtal

Med inställningshjulet varvtalsval (6) kan du förvälja

varvtalet/slagtalet och ändra det under gång.

Det erforderliga varvtalet/slagtalet beror på materialet och

arbetsförhållanden och kan fastställas genom praktiska

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att okontrollerat

starta efter ett strömavbrott.

För återstart ställ på-/av-strömbrytaren (5) i

frånkopplingsläge och koppla på nytt på elverktyget.

Arbetsanvisningar u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira

Efter en längre tids arbete med små varvtal bör du låta

elverktyget rotera i 3 minuter vid maximalt varvtal och utan

För att borra i kakel, ställ omkopplaren (2) på symbolen

”Borra”. Efter att kakelplattan har borrats igenom, ställ

omkopplaren på symbolen ”Slagborrning” och arbeta med

Vid arbete i betong, sten och murverk, använd

Använd endast felfria, skarpa HSS-borr (HSS=high speed

steel) vid borrning i metall. Motsvarande kvalitet garanterar

Bosch tillbehörsprogram.

Med borrsliparen (tillbehör) kan du skärpa spiralborr med en

diameter på 2,5 till 10mm utan problem.

Underhåll och service

Underhåll och rengöring u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under:

Boschs applikationsrådgivnings-team hjälper dig gärna med

frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10‑siffriga produktnumret som finns på produktens typskylt.

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU‑länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade

elektriska och elektroniska apparater och dess omsättning i

nationell rätt måste obrukbara elverktyg omhändertas

separat och på ett miljövänligt sätt lämnas in för återvinning.

EU-konformitetsförklaring

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och förordningar-

nas och att de stämmer överens med följande normer.

Teknisk dokumentation: *
