MANUAL DE UTILIZADOR GSB 1622 RE Professional BOSCH

Português Página 29

Instruções de segurança

Instruções gerais de segurança para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque eléctrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

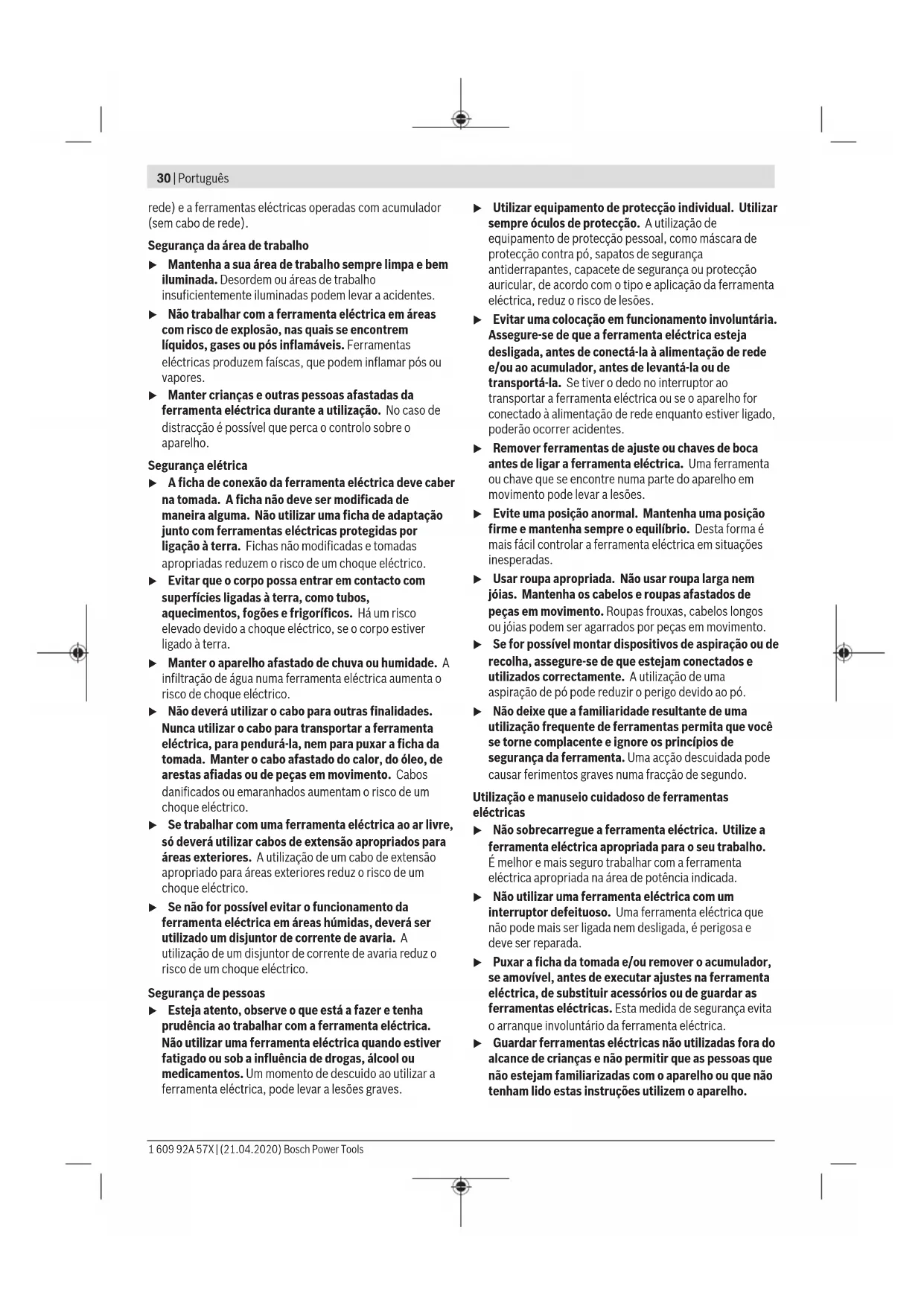

Segurança da área de trabalho

u Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes.

u Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

u Manter crianças e outras pessoas afastadas da

ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

u A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico.

u Evitar que o corpo possa entrar em contacto com

superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco

elevado devido a choque eléctrico, se o corpo estiver

u Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

u Não deverá utilizar o cabo para outras finalidades.

Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

u Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

u Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas

u Esteja atento, observe o que está a fazer e tenha

prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos e roupas afastados de

peças em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

u Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que você

se torne complacente e ignore os princípios de

segurança da ferramenta. Uma acção descuidada pode

causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho.

É melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador,

se amovível, antes de executar ajustes na ferramenta

eléctrica, de substituir acessórios ou de guardar as

ferramentas eléctricas. Esta medida de segurança evita

o arranque involuntário da ferramenta eléctrica.

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsPortuguês | 31

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica e os acessórios com

cuidado. Controlar se as partes móveis do aparelho

funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam

prejudicar o funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam reparadas antes

da utilização. Muitos acidentes têm como causa, a

manutenção insuficiente de ferramentas eléctricas.

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas.

u Mantenha os punhos e as superfícies de agarrar secas,

limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o

manuseio e controle seguros da ferramenta em situações

u Só permita que o seu aparelho seja reparado por

pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Indicações de segurança para berbequins

Instruções de segurança para todas as operações

u Use protetores auditivos ao perfurar com impacto. A

exposição ao ruído pode provocar a perda da audição.

u Use o(s) punho(s) auxiliar(es). A perda de controlo

pode resultar em ferimentos pessoais.

u Segure a ferramenta elétrica nas superfícies de

agarrar isoladas, ao executar uma operação onde o

acessório de corte ou os elementos de fixação possam

entrar em contacto com cabos escondidos ou com o

próprio cabo. Se o acessório de corte ou os elementos

de fixação entrarem em contacto com um cabo "sob

tensão", as partes metálicas expostas da ferramenta

elétrica ficam "sob tensão" e podem produzir um choque

Instruções de segurança ao usar brocas longas

u Nunca opere a uma velocidade maior do que a

velocidade máxima da broca. A velocidades mais altas,

a broca pode dobrar-se ao rodar livremente sem entrar

em contacto com a peça de trabalho, causando ferimento

u Comece sempre a perfurar a baixa velocidade e com a

ponta da broca em contato com a peça de trabalho. A

velocidades mais altas, a broca pode dobrar-se ao rodar

livremente sem entrar em contato com a peça de

trabalho, causando ferimento pessoal.

u Aplique pressão apenas em linha direta com a broca e

não aplique pressão excessiva.As brocas podem

dobrar-se, causando rutura ou perda de controlo, ou

mesmo ferimento pessoal.

Instruções de segurança adicionais

u Desligue a ferramenta de imediato se a ferramenta de

trabalho encravar. Esteja atento aos binários de

reação que podem dar origem a contragolpes. O

acessório acoplável fica encravado se a ferramenta

elétrica for sobrecarregada ou se ficar emperrada na peça

u Segure bem a ferramenta elétrica. Ao apertar e soltar

parafusos podem ocorrer temporariamente elevados

u Fixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou com torno

de bancada está mais firme do que segurada com a mão.

u Utilizar detetores apropriados, para encontrar cabos

escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A penetração num cano de água causa danos

materiais ou pode provocar um choque elétrico.

u Espere que a ferramenta elétrica pare

completamente, antes de depositá‑la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo

sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

A ferramenta elétrica é destinada para furar com percussão

em tijolos, betão e pedra, furar a seco (não apropriada para

furar a húmido) com brocas de coroa com diamante em

tijolo e arenito calcário, assim como furar madeira, metal,

cerâmica e plástico. As ferramentas com regulação

eletrónica e rotação à direita/esquerda também são

apropriadas para aparafusar e abrir roscas.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Comutador "Furar/furar com percussão"

Bosch Power Tools 1 609 92A 57X | (21.04.2020)32 | Português

Comutador do sentido de rotação

Tecla de fixação para o interruptor de ligar/desligar

Interruptor de ligar/desligar

Roda da pré-seleção da velocidade de rotação

Batente de profundidade

Seletor de velocidade

Punho adicional (superfície do punho isolada)

Punho (superfície do punho isolada)

Bucha de coroa dentada com bloqueio manual

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

convencional (não faz parte do material a fornecer)

Berbequim de percussão GSB 162-2 RE Número de produto

Potência nominal absorvida W 1 500

máx. potência de saída W 840

N.° de rotações em vazio

– 1.ª velocidade r.p.m. 0–750

– 2.ª velocidade r.p.m. 0–1800

Número de rotações nominal

– 1.ª velocidade r.p.m. 555

– 2.ª velocidade r.p.m. 1300

Número de percussões na marcha em vazio

– 1.ª velocidade min

– 2.ª velocidade min

Diâmetro da gola do veio mm 53

Ø máx. de perfuração (1.ª/2.ª velocidade)

Faixa de aperto da bucha mm 3–16

/ II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com

tensões divergentes e em versões específicas do país, estes dados

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de

O nível sonoro avaliado como A da ferramenta elétrica é

normalmente de: nível de pressão sonora 92dB(A); nível de

potência sonora 103dB(A). Incerteza K=5dB.

Utilizar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três

direções) e incerteza K determinada

segundoEN62841-2-1:

Furar com percussão em betão: a

Furar com diamante em betão: a

O nível de vibrações indicado nestas instruções e o valor de

emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados

para a comparação de ferramentas elétricas. Também são

adequados para uma avaliação provisória das emissões

sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras

representam as aplicações principais da ferramenta elétrica.

Se a ferramenta elétrica for utilizada para outras aplicações,

com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações e de

emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o

período completo de trabalho.

Para uma estimação exata da emissão sonora e de

vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não

está sendo utilizado. Isto pode reduzir a emissão sonora e de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Punho adicional (ver figura A) u Utilize a ferramenta elétrica apenas com o punho adicional (10).

Pode deslocar o punho adicional (10) em 12 posições para

conseguir uma posição de trabalho segura e sem esforço.

Rode a peça de punho inferior do punho adicional (10) no

sentido de rotação ➊ e empurre o punho adicional (10) para

a frente até o poder oscilar na posição desejada. A seguir,

puxe novamente o punho adicional (10) para trás e volte a

1 609 92A 57X | (21.04.2020) Bosch Power ToolsPortuguês | 33

apertar a peça de punho inferior para o sentido de rotação

Ajustar a profundidade de perfuração

Com o batente de profundidade (7) é possível determinar a

profundidade de perfuração X desejada.

Solte o parafuso de orelhas para o ajuste do batente de

profundidade (9) e coloque o batente de profundidade no

punho adicional (10).

Puxe o batente de profundidade para fora até a distância

entre a ponta da broca e a ponta do batente de profundidade

corresponder à profundidade de perfuração X desejada.

Volte a apertar o parafuso de orelhas para o ajuste do

batente de profundidade (9).

u Use luvas de proteção ao trocar de ferramenta. A

bucha pode aquecer muito durante trabalhos

Bucha de coroa dentada com travamento automático

Abra a bucha de coroa dentada (1) rodando até a

ferramenta poder ser inserida.

Introduzir a ferramenta. Insira a chave de buchas (12) nos

respetivos orifícios da bucha de coroa dentada (1) e aperte

a ferramenta uniformemente.

Bucha de coroa dentada com bloqueio manual (ver figura

Abra a bucha de coroa dentada (16) rodando até a

ferramenta poder ser inserida. Introduzir a ferramenta.

Insira a chave de buchas (15) nos respetivos orifícios da

bucha de coroa dentada (16) e aperte a ferramenta

Com o sextavado da chave de buchas (15) rode o excêntrico

no sentido de rotação ➋ até ao batente. Assim é garantida a

Para remover o acessório rode o excêntrico no sentido de

rotação ➊ e abra a bucha de coroa dentada (16) com a

chave de buchas (15).

Ferramentas de aparafusamento

Ao utilizar bits de aparafusamento (13) deve utilizar sempre

um porta-bits universal (14). Só utilizar bits de

aparafusamento apropriados para o cabeçote de

Para aparafusar, coloque o comutador "Furar/furar com

percussão" (2) sempre no símbolo "Furar com percussão“.

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

Desmontar a bucha (ver figura F)

Para a desmontagem da bucha de coroa dentada (1)

coloque uma chave de bocas (17) (tamanho 17 mm) na

superfície de chave do veio de acionamento.

Coloque a ferramenta elétrica sobre uma base estável, p. ex.

uma bancada de trabalho. Insira a chave de buchas (12)

num dos três orifícios da bucha de coroa dentada (1) e solte

a bucha de coroa dentada (1) com esta alavanca, rodando

sentido de rotação ➊. Uma bucha de coroa dentada

emperrada pode ser solta através de um leve batimento na

chave de buchas (12). Retire a chave de buchas (12) da

Montar a bucha (ver figura G)

A montagem do mandril de brocas de coroa dentada é

realizada em sequência invertida.

A bucha tem de ser bem apertada com um

binário de aperto de aprox. 80–85Nm.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contacto ou a inalação dos pós pode

provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encontrem

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

madeiras (cromato, preservadores de madeira). Material

que contém asbesto só deve ser processado por pessoal

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u Evite a acumulação de pó no local de trabalho. Pós

podem entrar levemente em ignição.

Colocação em funcionamento

u Observar a tensão de rede! A tensão da fonte de

corrente elétrica deve coincidir com os dados que

constam na placa de características da ferramenta

elétrica. Ferramentas elétricas marcadas para 230V

também podem ser operadas com 220V.

Ajustar o sentido de rotação (ver figura H–I)

Com o comutador de sentido de rotação (3) é possível

alterar o sentido de rotação da ferramenta elétrica. Com o

interruptor de ligar/desligar pressionado (5) isto no entanto

Rotação à direita: para furar e apertar os parafusos

empurre o conversor do sentido de rotação(3) para a

Bosch Power Tools 1 609 92A 57X | (21.04.2020)34 | Português

Rotação à esquerda: Para soltar ou retirar parafusos e

porcas desloque o comutador do sentido de rotação (3)

Ajustar o modo de operação

Coloque o comutador (2) no símbolo "Furar".

Coloque o comutador (2) no símbolo "Furar

O comutador (2) engata de forma percetível e

pode ser acionado mesmo com o motor a trabalhar.

Regulação mecânica da velocidade

u Pode acionar o comutador de velocidade (8) com a

ferramenta elétrica parada ou em funcionamento. No

entanto, isto não deve ser feito com a carga total ou

com a velocidade máxima.

Com o seletor de velocidade (8) podem ser pré-

selecionados 2 regimes de rotações.

Baixa gama de número de rotações; para trabalhar com

grandes diâmetros de perfuração ou para aparafusar.

Alta gama de número de rotações; para trabalhar com

pequeno diâmetro de perfuração.

Não operar as brocas de

perfuração com percussão.

Coloque o comutador (2)

Para a colocação em funcionamento da ferramenta elétrica

deverá pressionar o interruptor de ligar/desligar (5) e

mantenha-o pressionado.

Para fixar o interruptor de ligar/desligar (5) pressionado,

prima o botão de fixação (4).

Para desligar ferramenta elétrica liberte o interruptor de

ligar/desligar (5) ou, se este estiver bloqueado com o botão

de fixação (4), pressione o interruptor de ligar/desligar (5)

brevemente e depois liberte-o.

Acoplamento de sobrecarga

Para limitar altos momentos de reação, a

ferramenta elétrica está equipada com um

acoplamento de sobrecarga (Antirrotação).

u Se o acessório emperrar ou pender, a força motriz do

veio da broca é interrompida. Devido às forças que se

formam, segure sempre a ferramenta elétrica bem

com as duas mãos e coloque-se sobre uma base

u Desligue a ferramenta elétrica e solte o acessório se a

ferramenta elétrica encravar. Ao ligar o aparelho com

uma broca bloqueada são produzidos altos momentos

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta

elétrica ligada de forma contínua, consoante a pressão que

faz no interruptor de ligar/desligar (5).

Uma leve pressão sobre o interruptor de ligar/desligar (5)

proporciona um número de rotações/impactos baixo.

Aumentando a pressão, é aumentado o n.º de rotações/

Pré-selecionar o número de rotações/impactos

Com a roda de pré-seleção da velocidade de rotação (6)

pode pré-selecionar o número de rotações/número de

impactos necessário mesmo durante a operação.

O número de rotações/impactos necessário depende do

material e das condições de trabalho e pode ser

determinado por tentativas.

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a

ferramenta elétrica possa arrancar descontroladamente

após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento coloque o interruptor de

ligar/desligar (5) na posição desligada e ligue novamente a

ferramenta elétrica.

Instruções de trabalho

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Utilizar os punhos adicionais fornecidos com a

ferramenta elétrica. A perda de controle sobre a

ferramenta elétrica pode levar a lesões.

Após um longo período de tempo a trabalhar com um

número de rotações reduzido, deve deixar a ferramenta

elétrica a funcionar aprox. 3 minutos com o número de

rotações máximo em vazio para a arrefecer.

Para perfurar ladrilhos, coloque o comutador (2) no símbolo

"Furar". Depois de perfurar o ladrilho, coloque o comutador

no símbolo "Furar com percussão" e trabalhe com

Para trabalhos em betão, pedra e muramentos devem ser

utilizadas brocas de metal duro.

Ao furar metal utilize apenas brocas HSS afiadas e sem

problemas (HSS=aço de corte rápido de alto rendimento). O

1 609 92A 57X | (21.04.2020) Bosch Power ToolsItaliano | 35

programa de acessórios Bosch garante a qualidade

Com o dispositivo de afiar brocas (acessórios) pode afiar

brocas helicoidais com um diâmetro de 2,5–10 mm sem o

Manutenção e assistência técnica

Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de

Se for necessário instalar um cabo de ligação, a instalação

deve ser feita pela Bosch ou por um centro de serviço

autorizado para ferramentas elétricas Bosch, para evitar

perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Para efetuar o seu pedido online de peças entre na página

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 – CEP: 13065-900

Campinas – SP Tel.: 0800 7045 446

www.bosch.com.br/contato

Ferramentas elétricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para

aparelhos elétricos e eletrónicos velhos, e com as respetivas

realizações nas leis nacionais, as ferramentas elétricas que

não servem mais para a utilização, devem ser enviadas

separadamente a uma reciclagem ecológica.

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Documentação técnica pertencente à: *
