사용 설명서 GSB 1622 RE Professional BOSCH

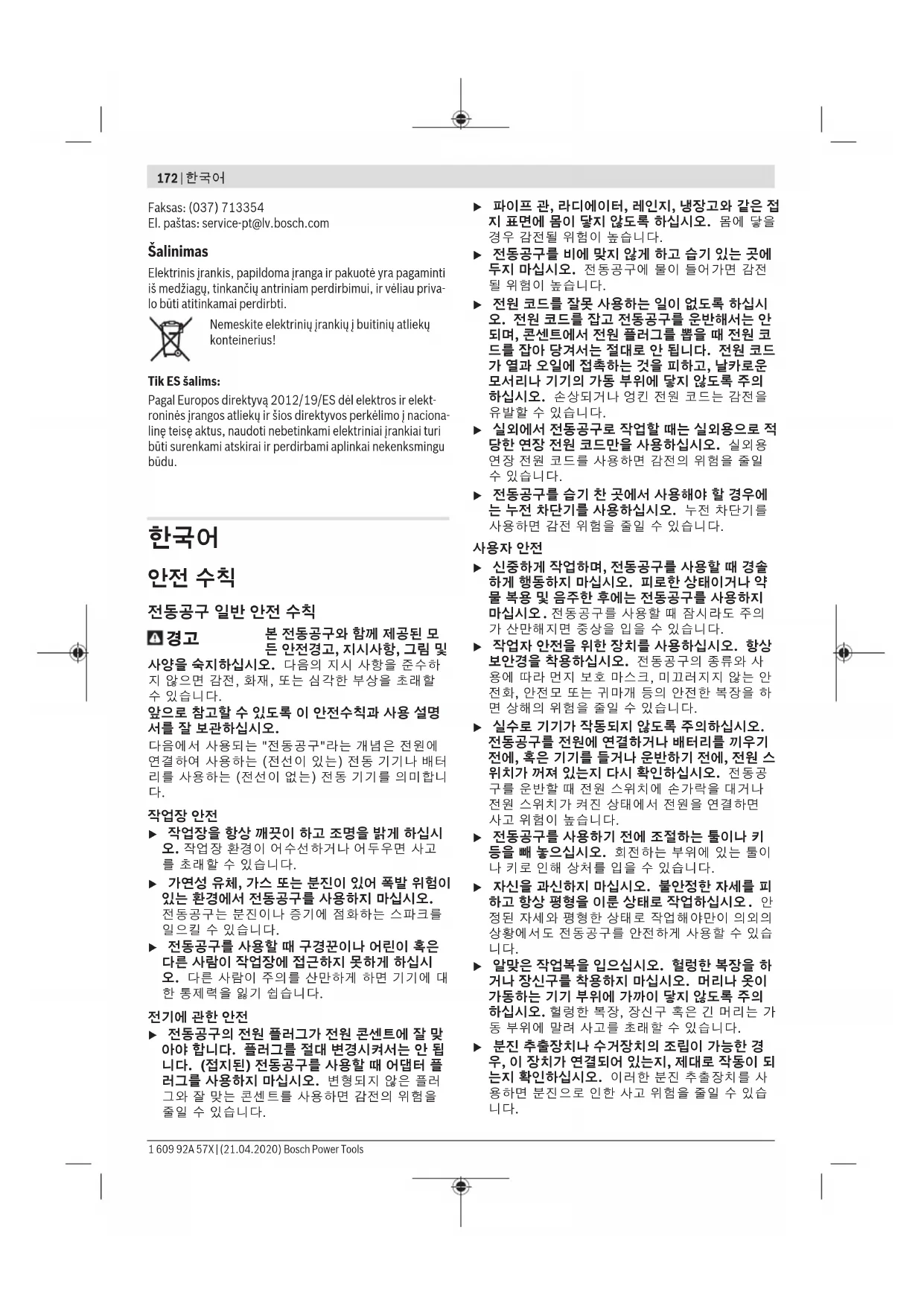

사양을 숙지하십시오. 다음의 지시 사항을 준수하

지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명

다음에서 사용되는 "전동공구"라는 개념은 전원에

연결하여 사용하는 (전선이 있는) 전동 기기나 배터

리를 사용하는 (전선이 없는) 전동 기기를 의미합니

작업장 안전 u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고

를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.

전동공구는 분진이나 증기에 점화하는 스파크를

일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시

오. 다른 사람이 주의를 산만하게 하면 기기에 대

전기에 관한 안전 u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩

니다. (접지된) 전동공구를 사용할 때 어댑터 플

러그를 사용하지 마십시오. 변형되지 않은 플러

그와 잘 맞는 콘센트를 사용하면 감전의 위험을

줄일 수 있습니다. u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을

경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전

될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안

되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코

드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드

가 열과 오일에 접촉하는 것을 피하고, 날카로운

모서리나 기기의 가동 부위에 닿지 않도록 주의

하십시오. 손상되거나 엉킨 전원 코드는 감전을

유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용

연장 전원 코드를 사용하면 감전의 위험을 줄일

수 있습니다. u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를

사용하면 감전 위험을 줄일 수 있습니다.

사용자 안전 u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약

물 복용 및 음주한 후에는 전동공구를 사용하지

마십시오 . 전동공구를 사용할 때 잠시라도 주의

가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사

용에 따라 먼지 보호 마스크, 미끄러지지 않는 안

전화, 안전모 또는 귀마개 등의 안전한 복장을 하

면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기

전에, 혹은 기기를 들거나 운반하기 전에, 전원 스

위치가 꺼져 있는지 다시 확인하십시오. 전동공

구를 운반할 때 전원 스위치에 손가락을 대거나

전원 스위치가 켜진 상태에서 전원을 연결하면

사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이

나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안

정된 자세와 평형한 상태로 작업해야만이 의외의

상황에서도 전동공구를 안전하게 사용할 수 있습

니다. u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이

가동하는 기기 부위에 가까이 닿지 않도록 주의

하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가

동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되

는지 확인하십시오. 이러한 분진 추출장치를 사

용하면 분진으로 인한 사고 위험을 줄일 수 있습

니다. 1 609 92A 57X | (21.04.2020) Bosch Power Tools한국어 | 173

u 툴을 자주 사용한다고 해서 안주하는 일이 없게

하고 공구의 안전 수칙을 무시하지 않도록 하십

시오. 부주의하게 취급하여 순간적으로 심각한

u 기기를 과부하 상태에서 사용하지 마십시오. 작

업할 때 이에 적당한 전동공구를 사용하십시오.

알맞은 전동공구를 사용하면 지정된 성능 한도

내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마

십시오. 전원 스위치가 작동되지 않는 전동공구

는 위험하므로, 반드시 수리를 해야 합니다.

u 전동공구를 조정하거나 액세서리 부품 교환 혹은

공구를 보관할 때, 항상 전원 콘센트에서 플러그

를 미리 빼어 놓거나 배터리를 분리하십시오. 이

러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않

는 곳에 보관하고, 전동공구 사용에 익숙지 않거

나 이 사용 설명서를 읽지 않은 사람은 기기를 사

용해서는 안됩니다. 경험이 없는 사람이 전동공

u 전동공구 및 액세서리를 조심스럽게 관리하십시

오. 가동 부위가 하자 없이 정상적인 기능을 하는

지, 걸리는 부위가 있는지, 혹은 전동공구의 기능

에 중요한 부품이 손상되지 않았는지 확인하십시

오. 손상된 기기의 부품은 전동공구를 다시 사용

하기 전에 반드시 수리를 맡기십시오. 제대로 관

리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오.

날카로운 절단면이 있고 잘 관리된 절단공구는

걸리는 경우가 드물고 조절하기도 쉽습니다.

u 전동공구, 액세서리, 장착하는 공구 등을 사용할

때, 이 지시 사항과 특별히 기종 별로 나와있는 사

용 방법을 준수하십시오. 이때 작업 조건과 실시

하려는 작업 내용을 고려하십시오. 원래 사용 분

야가 아닌 다른 작업에 전동공구를 사용할 경우

u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및

그리스가 묻어 있지 않도록 깨끗하게 하십시오.

손잡이 또는 잡는 면이 미끄러우면 예상치 못한

상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 ,

수리 정비 시 보쉬 순정 부품만을 사용하십시오.

그렇게 함으로써 기기의 안전성을 오래 유지할

u 임팩 드릴링 작업 시 방음 보호구를 착용하십시

오. 소음에 노출되면 청력을 상실할 수 있습니다.

u 보조 손잡이를 사용하십시오. 통제력을 상실하면

u 절단용 액세서리 또는 파스너가 숨겨진 배선에

접촉할 가능성이 있는 작업을 수행할 경우, 전동

공구의 절연된 손잡이 면만 잡으십시오. 절단용

액세서리 또는 파스너가 "전류가 흐르는" 전선에

접촉되면, 전동공구의 노출된 금속 부품에 "전류

가 흐르는" 상태로 만들어 작업자가 감전될 수 있

긴 드릴 비트를 사용할 경우 안전 수칙

u 절대 드릴 비트의 최대 정격 속도를 초과한 고속

에서 작업하지 마십시오. 고속으로 작업할 경우,

비트가 구부러져 가공물에 닿지 않은 상태에서도

회전하면서 부상을 입을 수 있습니다.

u 드릴링 시에는 항상 낮은 속도에서 작업을 시작

하여 비트의 끝이 가공물에 닿도록 하십시오. 고

속으로 작업할 경우, 비트가 구부러져 가공물에

닿지 않은 상태에서도 회전하면서 부상을 입을

u 비트가 작동하는 부분에만 압력을 가하고 과도한

압력을 주지 마십시오.비트가 구부러져 파손되거

나 통제력을 잃어 부상을 입을 수 있습니다.

u 툴 홀더에 끼워진 비트가 물리면 즉시 전동공구

스위치를 끄십시오. 반동을 유발할 수 있는 강한

반동력이 생길 수 있습니다. 전동공구가 과부하

된 상태이거나 또는 작업하려는 소재에 걸렸을

u 전동 공구를 잘 잡으십시오. 스크류를 조이거나

풀 때 잠깐 동안 높은 반력 토크가 발생할 수 있습

u 작업물을 잘 고정하십시오. 고정장치나 기계 바

이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 보이지 않는 부위에 에너지 배선 및 배관 여부를

확인하려면 적당한 탐지기를 사용하거나 담당 전

력 공급회사에 문의하십시오. 전선에 접하게 되

면 화재나 전기 충격을 야기할 수 있습니다. 가스

관을 손상시키면 폭발 위험이 있습니다. 수도관

을 파손하게 되면 재산 피해를 유발하거나 전기

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었

는지 확인하십시오. 삽입공구가 걸리거나 전동공

구에 대한 통제가 어려워질 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오.

다음의 안전 수칙과 지침을 준수하지 않

으면 화재 위험이 있으며 감전 혹은 중

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 벽돌, 콘크리트 및 암석에서 임팩트

드릴 작업을 할 때, 다이아몬드가 장착된 드릴 비트

를 함께 결합하여 벽돌 및 석회질 사암에 건식 드릴

작업(습식 드릴 작업에는 적합하지 않음)을 할 때,

Bosch Power Tools 1 609 92A 57X | (21.04.2020)174 | 한국어

그리고 목재, 금속, 세라믹 및 플라스틱에 드릴 작업

을 할 때 사용됩니다. 전자 제어 장치와 우회전/좌

회전 선택 장치가 있는 모델은 기기는 스크류 작업

제품의 주요 명칭에 표기되어 있는 번호는 기기 그

(1) 자동 잠금 장치가 달린 키 타입 드릴 척

(2) “드릴/임팩트 드릴 작업” 선택 스위치

(9) 깊이 조절자 조절용 날개 나사

(10) 보조 손잡이(절연된 손잡이 부위)

(11) 손잡이(절연된 손잡이 부위)

(15) 수동 잠금 방식의 키 타입 척용 드릴 척 키

(16) 수동 잠금 방식의 키 타입 척

A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부

품에 속하지 않습니다. 전체 액세서리는 저희 액세서리

B) 시중 제품(공급부품에 포함되어 있지 않음)

자료는 정격 전압 [U] 230V를 기준으로 한 것입니다. 전압이

다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다.

조립 u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오.

보조 손잡이(그림 A 참조) u 반드시 보조 손잡이를 장착하여 전동공구를 사용 하십시오 (10).

보조 손잡이 (10) 위치를 12가지로 조정할 수 있어

안전하고 피로감 없는 작업 위치를 잡을 수 있습니

보조 손잡이 (10) 의 아래쪽을 ➊ 회전 방향으로 돌

리고 원하는 위치가 나타날 때까지 보조 손잡이

(10) 를 앞쪽으로 돌립니다. 그리고 나서 보조 손잡

이 (10) 를 다시 되당기고 아래쪽을 ➋ 회전 방향으

원하는 천공 깊이 X 는 깊이 조절자 (7) 로 조절할

깊이 조절자 조절용 날개 나사 (9) 를 풀어 깊이 조

절자를 보조 손잡이 (10) 에 끼우십시오.

드릴 비트의 끝과 깊이 조절자의 끝 부위의 간격이

원하는 천공 깊이 X가 될 때까지 깊이 조절자를 잡

깊이 조절자 날개 나사 (9) 를 다시 조이십시오.

액세서리의 교환 u 공구 교체 시 보호장갑을 착용하십시오. 장시간 작업을 하면 드릴 척이 과열될 수 있습니다.

자동 잠금 장치가 달린 키 타입 드릴 척(그림 D 참

공구가 삽입될 때까지 키 타입 드릴 척 (1) 을 돌려

비트를 끼우십시오. 드릴 척 키 (12) 를 키 타입 드

릴 척 (1) 의 해당 구멍에 끼우고 공구를 균일하게

수동 잠금 장치가 달린 키 타입 드릴 척(그림 E 참

공구가 삽입될 때까지 키 타입 척 (16) 을 돌려 푸십

드릴 척 키 (15) 를 키 타입 척 (16) 의 해당 구멍에

드릴 척 키 (15) 의 육각 소켓을 이용하여 코너 드릴

헤드를 회전방향 ➋로 스톱 위치까지 돌리십시오.

1 609 92A 57X | (21.04.2020) Bosch Power Tools한국어 | 175

비트를 빼내려면 코너 드릴 헤드를 회전방향 ➊로

돌리고 키 타입 드릴 척 (16) 을 드릴 척 키 (15) 를

스크류 드라이버 비트 (13) 사용 시 항상 유니버셜

홀더 (14) 를 사용해야 합니다. 스크류 헤드에 맞는

스크류 드라이버 비트만을 사용하십시오.

스크류 작업을 하려면 “드릴/임팩트 드릴 작업”

선택 스위치 (2) 위치는 항상 “드릴 작업” 기호로

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

키 타입 척 (1) 을 분리하려면 스패너 (17) (SW17

mm)를 구동 스핀들의 스패너 평면에 올려 놓으십

전동공구를 작업대와 같은 고정된 받침대 위에 놓으

십시오. 드릴 척 키 (12) 를 키 타입 척 (1) 의 세 구

멍 중 하나에 끼우고, 이 레버를 이용하여 키 타입

척 (1) 을 ➊ 방향으로 돌려 푸십시오. 잘 고정되어

있는 키 타입 척은 드릴 척 키 (12) 를 가볍게 치면

풀립니다. 키 타입 척에서 드릴 척 키 (12) 를 제거

하고 키 타입 척을 완전히 빼내십시오.

키 타입 척의 장착은 반대 순서로 이루어집니다.

드릴 척은 대략 80-85 Nm의 조임 토크로

납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광

물 성분 그리고 철과 같은 재료의 분진은 건강을 해

칠 수 있습니다. 이 분진을 만지거나 호흡할 경우,

사용자나 주변 사람들은 알레르기 반응이나 호흡기

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을

유발시키며, 특히 목재 처리용으로 사용되는 부가

원료(크로마트, 목재 보호제)와 혼합되면 암을 유발

시키게 됩니다. 석면 성분을 포함한 재료는 오직 전

– 작업장의 통풍이 잘 되도록 하십시오.

– 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진

u 전원의 전압에 유의하십시오! 공급되는 전원의

전압은 전동공구의 명판에 표기된 전압과 동일해

야 합니다. 230 V 로 표시된 전동공구는 220 V

회전방향 설정하기(그림 H–I 참조)

회전방향 선택 스위치 (3) 를 이용해 전동공구의 회

전방향을 변경할 수 있습니다. 전원 스위치 (5) 가

눌린 상태에서는 변경할 수 없습니다.

우회전: 볼트를 돌려 끼우고 드릴 작업하려면 회전

방향 선택 스위치 (3) 를 좌측으로 미십시오.

좌회전: 볼트 및 너트를 풀거나 돌려 빼내려면 회전

방향 선택 스위치 (3) 를 우측으로 미십시오.

선택 스위치 (2) 위치는 항상 “드릴 작

선택 스위치 (2) 위치는 항상 “임팩트

선택 스위치 (2) 가 맞물려 고정되는 소

리가 들려야 하며, 모터 작동 중에도 조작 가능합니

u 전동공구가 정지된 상태 또는 작동 중일 경우에

만 기어 선택 스위치 (8) 를 누를 수 있습니다. 하

지만 전부하 상태 또는 최대 회전속도로 작동될

경우에는 조작되지 않을 수 있습니다.

기어 선택 스위치 (8) 를 이용해 두 개의 회전 영역

저속 범위; 드릴 직경이 넓은 작업을 하거나 스크류

높은 속도범위; 가는 드릴 비트로 작업할 때.

전동공구를 작동하려면 전원 스위치 (5) 를 누르고

눌린 상태의 전원 스위치 (5) 를 잠금 상태로 유지

하려면 잠금 버튼 (4) 을 누릅니다.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)176 | 한국어

전동공구의 스위치를 끄려면 전원 스위치 (5) 에서

손을 떼거나 잠금 버튼 (4) 을 눌러 잠긴 상태인 경

우에는 전원 스위치 (5) 를 잠깐 눌렀다가 다시 놓

반력 토크가 너무 높아지는 것을 억제하

기 위해 전동공구에는 과부하 클러치(회

u 드릴 비트가 끼였거나 박힌 경우 드릴 스핀들의

작동이 중단됩니다. 이때 생기는 충격에 대비해

서 전동공구를 두 손으로 꽉 잡고 안전한 자세로

u 전동공구 자동이 차단되면, 전동공구의 스위치를

끄고 비트를 푸십시오. 비트가 걸려 있는 상태에

서 스위치를 켜면 강한 반동력이 생길 수 있습니

전원이 켜진 전동공구의 속도/타격률은 전원 스위

치 (5) 를 움직이는 정도에 따라 자유롭게 조절할

전원 스위치 (5) 쪽으로 약간만 밀면 낮은 속도/타

격률이 설정됩니다. 좀 더 세게 누르면 속도/타격률

작동 중에도 속도 조절 다이얼 (6) 을 돌려 요구되

는 회전속도/타격률을 사전 조절할 수 있습니다.

필요한 속도/타격률은 소재와 작업 조건에 따라 달

라지므로 실제 시험을 통해 결정할 수 있습니다.

재시동 보호장치는 전원이 차단되었다가 다시 들어

온 경우 전동공구가 임의로 다시 작동하는 것을 방

전동공구를 다시 작동하려면 전원 스위치 (5) 를 꺼

짐 위치로 돌린 후에 다시 스위치를 켜십시오.

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

u 전동공구의 스위치가 꺼진 상태에서만 볼트/너트

에 대십시오. 회전하는 드릴 비트가 미끄러질 수

낮은 회전속도로 장시간 작업한 후에는 냉각을 위해

전동공구를 약 3분간 최대 회전속도로 공회전시키

타일에 드릴 작업을 하려면, 선택 스위치 (2) 위치

는 항상 “드릴 작업” 기호로 두십시오. 타일에 구

멍을 완전히 뚫을 때 까지는 스위치를 “임팩트 드

릴 작업” 표시로 바꾸거나 임팩트 작업을 하면 안

콘크리트, 석재, 벽돌 등에 작업할 때는 경금속 드릴

금속에 드릴 작업을 할 경우에는 항상 하자가 없는

날카로운 HSS 드릴 비트(HSS  =  하이 스피드 스

틸)만 사용하십시오. Bosch 액세서리 제품군은 이

드릴 연마기(액세서리)를 이용해 직경이 2.5–10

mm인 트위스트 드릴을 쉽게 연마할 수 있습니다.

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

u 안전하고 올바른 작동을 위하여 전동공구와 전동

공구의 통풍구를 항상 깨끗이 하십시오.

연결 코드를 교환해야 할 경우 안전을 기하기 위해

Bosch 또는 Bosch 지정 전동공구 서비스 센터에

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리

고 부품에 관한 문의를 받고 있습니다. 대체 부품에

관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세

서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플

레이트에 있는 10자리의 부품번호를 알려 주십시

기기와 액세서리 및 포장 등은 환경 친화적인 방법

으로 재생할 수 있도록 분류하십시오.

전기장치 및 전자장치 노후기기에 관한 유럽 가이드

라인 2012/19/EU 및 국가별 해당 법에 따라 더 이

상 사용 불가능한 진공청소기는 별도로 수거하여 환

경보호 규정에 따라 재활용해야 합니다.
