사용 설명서 GSR 18 VE2LI Professional BOSCH
본 전동공구와 함께 제공된 모든 안전경고,지시사항,그림 및
사양을 숙지하십시오. 다음의 지시 사항을 준수하지 않으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습니다.
앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서를 잘 보관하십시오.

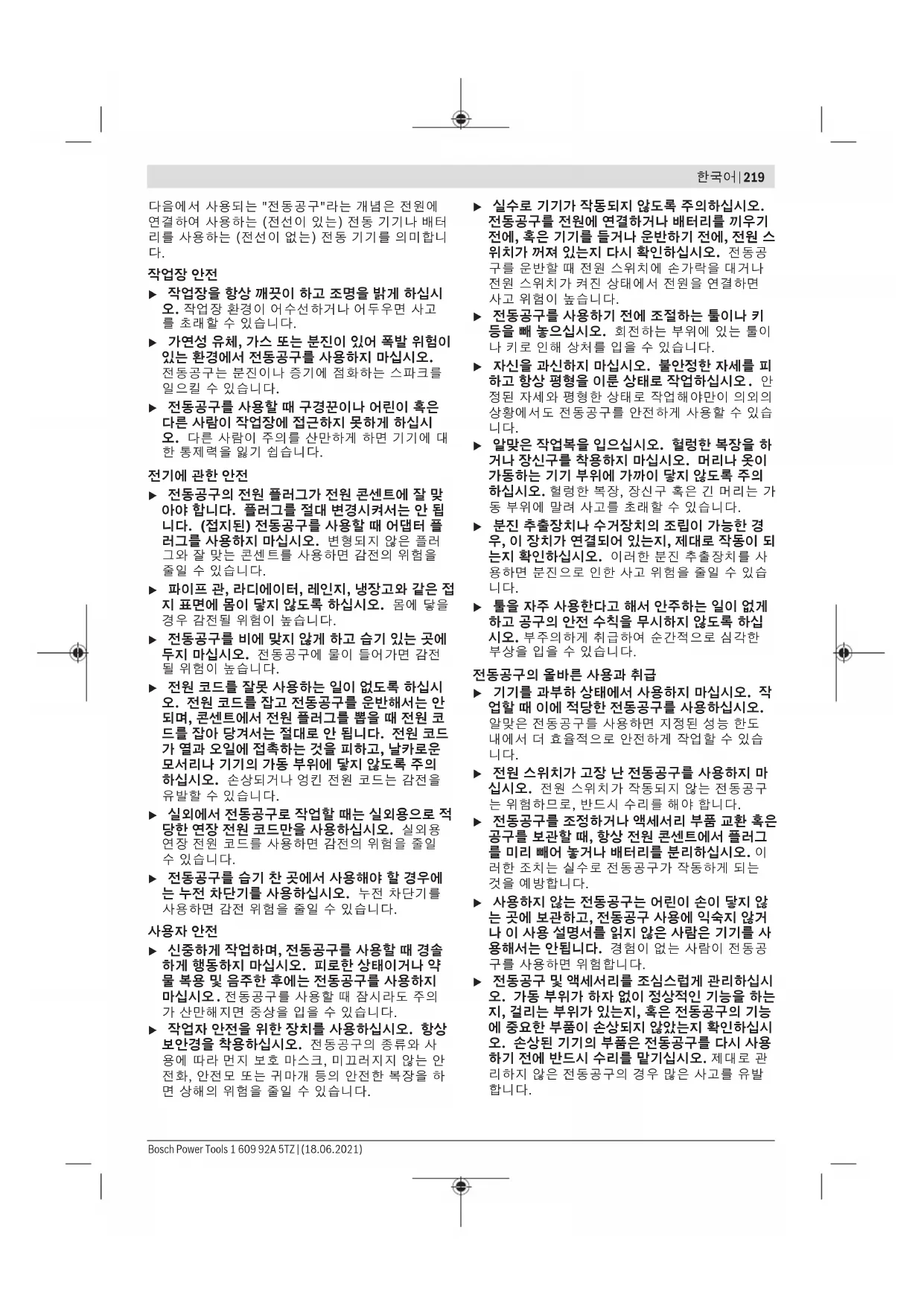

다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.
작업장 안전
▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.
전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경끈이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 잃기 쉽습니다.
전기에 관한 안전
전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 절대 변경시켜서는 안 됩니다. (접지된) 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
▶ 전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 영킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
사용자 안전
▶ 신중하게 작업하며, 전동공구를 사용할 때 경솔하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 줄일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들어거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이나 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 톱을 자주 사용한다고 해서 안주하는 일이 없게
하고 공구의 안전 수칙을 무시하지 않도록 하십
시오. 부주의하게 취급하여 순간적으로 심각한
부상을 입을 수 있습니다.
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
▶ 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그를 미리 빼어 놓거나 배터리를 분리하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
▶ 전동공구 및 액세서리를 조심스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
전동공구의 올바른 사용과 취급
220|한국어
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오.
날카로운 절단면이 있고 잘 관리된 절단공구는
걸리는 경우가 드물고 조절하기도 쉽습니다.
▶ 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
▶ 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오.
손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.
충전 전동공구의 올바른 사용과 취급
▶ 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
▶ 각 전동공구용으로 나와있는 배터리만을 사용하십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다.
▶ 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
▶ 손상된 배터리 또는 공구를 사용하지 마십시오. 손상되었거나 개조된 배터리는 예기치 못한 특성으로 인해 화재, 폭발 또는 부상의 위험을 초래할 수 있습니다.
▶ 배터리 또는 공구가 화기 또는 지나치게 높은 온도에 노출되지 않도록 하십시오. 화기 또는 130 °C 이상의 온도에 노출되면 폭발할 위험이 있습니다.
▶ 충전 지침을 준수하고 지침에 제시된 범위를 벗어난 온도에서 충전하지 마십시오. 제시된 범위를 벗어난 부적절한 온도에서 충전할 경우 배터리가 손상되어 화재 발생의 위험이 증가됩니다.
서비스
▶ 전동공구 수리는 반드시 전문 인력에게 말기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
▶ 손상된 배터리는 절대 수리하지 마십시오. 배터리 수리는 제조사 또는 공인 서비스센터에서만 진행할 수 있습니다.
드릴 머신과 스크류 드라이버 관련 안전 수칙
모든 작업에 대한 안전 수칙
▶ 임팩 드릴링 작업 시 방음 보호구를 착용하십시오. 소음에 노출되면 청력을 상실할 수 있습니다.
▶ 보조 손잡이를 사용하십시오. 통제력을 상실하면 부상을 입을 수 있습니다.
▶ 절단용 액세서리 또는 파스너가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동공구의 절연된 손잡이 면만 잡으십시오. 절단용 액세서리 또는 파스너가 "전류가 흐르는" 전선에 접촉되면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감전될 수 있습니다.
긴 드릴 비트를 사용할 경우 안전 수칙
▶ 절대 드릴 비트의 최대 정격 속도를 초과한 고속에서 작업하지 마십시오. 고속으로 작업할 경우, 비트가 구부러져 가공물에 닿지 않은 상태에서도 회전하면서 부상을 입을 수 있습니다.
▶ 드릴링 시에는 항상 낮은 속도에서 작업을 시작하여 비트의 끝이 가공물에 닿도록 하십시오. 고속으로 작업할 경우, 비트가 구부러져 가공물에 닿지 않은 상태에서도 회전하면서 부상을 입을 수 있습니다.
▶ 비트가 작동하는 부분에만 압력을 가하고 과도한 압력을 주지 마십시오.비트가 구부러져 파손되거나 통제력을 잃어 부상을 입을 수 있습니다.
추가 안전 경고사항
▶ 전동 공구를 잘 잡으십시오. 스크류를 조이거나 풀 때 잠깐 동안 높은 반력 토크가 발생할 수 있습니다.
▶ 작업물을 잘 고정하십시오. 고정장치나 기계 바이스에 끼워서 작업하면 손으로 잡는 것보다 더 안전합니다.
▶ 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전력 공급회사에 문의하십시오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다. 가스관을 손상시키면 폭발 위험이 있습니다. 수도관을 파손하게 되면 재산 피해를 야기할 수 있습니다.
▶ 전동공구를 내려놓기 전에 기기가 완전히 멈추었는지 확인하십시오. 삽입공구가 걸리거나 전동공구에 대한 통제가 어려워질 수 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
▶못이나 스크류 드라이버 같은 뽐족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가
타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶ 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.
▶ 림 흘더에 끼워진 비트가 물리면 즉시 전동공구스위치를 끄십시오. 반동을 유발할 수 있는 강한 반동력이 생길 수 있습니다. 전동공구가 과부하된 상태이거나 또는 작업 하려는 소재에 걸렸을 경우 비트가 물립니다.
▶ 기어 선택 스위치는 밀거나 작동 모드 선택 스위치를 돌릴 때는 끝까지 이동시켜 주십시오. 그렇지 않으면 전동공구가 손상될 수 있습니다.
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 진행하기 전에 또는 전동공구를 운반하거나 보관할 경우 회전방향 선택 스위치를 중간 위치로 두십시오. 실수로 전원 스위치가 작동하게 되면 부상을 입을 위험이 있습니다.
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오.
다음의 안전 수칙과 지침을 준수하지 않
으면 화재 위험이 있으며 감전 혹은 중
상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
규정에 따른 사용
본 전동공구는 나사를 돌려 끼우거나 푸는 작업, 목재, 금속, 세라믹 및 플라스틱에 드릴 작업 용도로
사용됩니다. 충전 임팩트 드릴 드라이버 GSB는 벽돌, 벽 및 암석에서 임팩트 드릴 작업에도 사용할 수 있습니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.
(1) 툴 홀더
(2) 키레스 척
(3) 깊이 조절자
(4)보조 손잡이(절연된 손잡이 부위)
(5) 보조 손잡이 어댑터
(6) 깊이 조절자 조절용 날개 나사
(7) 토크 설정 다이얼
(8)작동모드 선택 스위치
(9) 기어 선택 스위치
(10) 컬러 클립
(11) 벨트 고정클럽
(12) 배터리
(13)배터리 해제 버튼
(14) 비트 홀더 a)
(15) 작업 랼프
(16)과부하 방지 표시
(17) 회전방향 선택 스위치
(18) 전원 스위치
(19) 손잡이(절연된 손잡이 부위)
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 충전 드릴 | GSR 18 VE-EC GSB 18 VE-EC |
| 제품 번호 | | 3 601 JF1 1.. 3 601 JF1 3.. |
| 정격 전압 | V= 18 18 |
| 무부하 속도A) |
| - 1단 | min^-1 | 0-480 0-480 |
| - 2단 | min^-1 | 0-2 100 0-2 100 |
| 타격 속도 | min^-1 | - 0-31 500 |
| ISO 5393(2017)에 따른 경질/연질 스크류 작업 시토크A) | Nm | 75/47 75/47 | |
| 최대 드릴 ∅ (1단/2단) |
| - 벽돌 | mm | - 16 | |
| - 철재 | mm | 13 13 | |
| - 목재 | mm | 82 82 | |
| 최대 스크류 직경 | mm | 12 12 | |
| 드릴 척 클램핑 범위 | | 1.5-13 1.5-13 |
| EPTA-Procedure 01:2014에 따른 중량B) | kg | 2.1-3.2 2.2-3.2 | |
222|한국어
| 충전 드릴 | GSR 18 VE-EC GSB 18 VE-EC |
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 | |
| 작동 시 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 | |
| 권장 배터리 | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| 권장하는 충전기 | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A)배터리GBA18V4.0Ah장착시20-25℃에서측정됨.
B) GBA 18V 1.5Ah 및 GBA 18V 12Ah 장착 시 측정됨.
조립
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
배터리 충전하기
▶기술자료에 기재되어 있는 충전기만 사용하십시오. 귀하의 전동공구에 사용된 리튬이온 배터리에 맞춰진 충전기들입니다.
지침: 배터리는 일부 충전되어 공급됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 충전기에 완전히 충전하십시오. 리튬이온 배터리는 항상 충전할 수 있으며, 이로 인해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해도 배터리가 손상되지 않습니다.
리튬 이온 배터리는 “Electronic Cell Protection (ECP)” (전자 셀 보호) 기능이 있어 과도하게 방전되지 않습니다. 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다.
▶ 전동공구가 자동으로 작동이 중단된 경우 전원스위치를 계속 누르지 마십시오. 배터리가 손상될 수 있습니다.
배터리 분리하기
배터리 (12)는 배터리 해제 버튼 (13)이 실수로 눌려져 배터리가 빠지는 것을 방지하기 위해 잠금장치가 이중으로 되어 있습니다. 전동공구에 배터리가 끼워져 있는 동안 배터리는 스프링으로 제 위치에 고정됩니다.
배터리 (12) 를 분리하려면 배터리 해제 버튼 (13) 을 누른 상태에서 배터리를 전동공구 측면으로 당겨 내십시오. 무리하게 힘을 가하지 마십시오.
배터리 충전상태 표시기
배터리 충전상태 표시기에 있는 녹색 LED는 배터리의 충전 상태를 나타냅니다. 안전상의 이유로 전동 공구가 멈춰 있는 경우에만 잔량상태 확인이 가능합니다.
충전상태 표시기 버튼 또는 누르면, 충전 상태가 표시됩니다. 배터리가 분리된 상태에서도 표시 가능합니다.
충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합니다.
배터리 형식 GBA 18V...
LED용량
| 연속등 3× 녹색 60-100 % |
| 연속등 2× 녹색 30-60 % |
| 연속등 1× 녹색 5-30 % |
| 점멸등 1× 녹색 0-5 % |
배터리 형식 ProCORE18V...
LED용량
| 연속등 5× 녹색 80-100 % |
| 연속등 4× 녹색 60-80 % |
| 연속등 3× 녹색 40-60 % |
| 연속등 2× 녹색 20-40 % |
| 연속등 1× 녹색 5-20 % |
| 점멸등 1× 녹색 0-5 % |
보조 손잡이
▶ 반드시 보조 손잡이를 장착하여 전동공구를 사용 하십시오 (4).
▶ 작업을 시작하기 전에 향상 보조 손잡이가 단단하게 조여져 있는지 확인하십시오. 통제력을 읽으면 부상을 입을 수 있습니다. 보조 손잡이의 고정 방식에 적합한 토크를 확인하고, 전동공구의 드릴 축이나 그 둘레를 따라서 모두 움직이지 않도록 보조 손잡이를 고정하십시오.
보조 손잡이 조립하기
보조 손잡이를 열려면, 보조 손잡이 (4) 의 손잡이 아래쪽을 시계 반대 방향으로 돌리십시오.
보조 손잡이의 어댑터 (5) 를 뒤로 당겨 그 위치를 유지하십시오.
보조 손잡이를 드릴 척 위쪽으로 밀어 보조 손잡이
를 전동공구에 부착하십시오.
그리고 나서 어댑터 (5)에서 손을 떼십시오.
이후 보조 손잡이 (4) 의 아래쪽을 시계 방향으로 다시 돌려 끼우십시오.
보조 손잡이 조절하기
보조 손잡이 (4) 를 알맞게 젖혀서 안전하고 편안한 작업 자세를 취하십시오.
보조 손잡이 (4) 의 아래쪽을 시계 반대 방향으로 돌려 보조 손잡이 (4) 의 방향을 원하는 위치로 전환하십시오. 이후 보조 손잡이 (4) 의 아래쪽을 시계 방향으로 다시 돌려 끼우십시오.
드릴 깊이 조절하기
원하는 천공 깊이 X 는 깊이 조절자 (3) 로 조절할 수 있습니다.
깊이 조절자 날개 나사 (6) 를 풀고, 깊이 조절자를 보조 손잡이 (4) 에 끼우십시오.
드릴 비트의 끝과 깊이 조절자 (3) 의 끝 부위의 간격이 원하는 천공 깊이 X가 될 때까지 깊이 조절자 (3) 를 잡아 당입니다.
깊이 조절자 날개 나사 (6) 를 다시 조이십시오.
공구 교환(그림 A 참조)
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
공구가 삽입될 때까지 키레스 척 (2) 을 회전 방향
①로 돌려 푸십시오. 공구를 끼우십시오.
키레스 척 (2) 의 슬리브를 손으로 힘을 가해 회전 방향 ②로 돌려 잠그십시오. 이를 통해 드릴 척은 자동으로 잠입니다.
분진 및 톱밥 추출장치
납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.
떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료(크로마트, 목재 보호제)와 혼합되면 암을 유발 시키게 됩니다. 석면 성분을 포함한 재료는 오직 전문가가 작업을 해야 합니다.
-작업장의 통풍이 잘 되도록 하십시오.
- 필터등급 P2에 해당되는 호흡 마스크를 사용하십시오.
작업용 재료에 관해 국가가 지정한 규정을 고려하십시오.
▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다.
작동
기계 시동
배터리 장착하기
지침: 전동공구에 적합하지 않은 배터리를 사용하면 전동공구에 기능 장애가 생겨 기기가 손상될 수 있습니다.
회전방향 선택 스위치 (17) 를 중앙에 위치시키면, 의도치 않게 전원이 켜지는 것을 방지할 수 있습니다. 충전된 배터리 (12) 를 손잡이 안에 넣고 제대로 걸리는 느낌이 들 때까지 정확하게 장착합니다.
회전방향 설정하기(그림 B 참조)
▶ 전동공구가 정지된 상태에서만 회전방향 선택 스위치 (17) 를 작동하십시오.
회전방향 선택 스위치 (17) 를 이용해 전동공구의 회전방향을 변경할 수 있습니다. 전원 스위치 (18) 가 눌린 상태에서는 변경할 수 없습니다.
우회전: 드릴 작업 및 볼트를 돌려 끼 우려면 회전방
향 선택 스위치 (17) 를 좌측 끝까지 누르십시오.
좌회전: 볼트 및 너트를 풀거나 돌려 빼려면 회전방
향 선택 스위치 (17) 를 우측 끝까지 미십시오.
작동 모드 설정하기
드릴 작업
작동모드 선택 스위치를 (8) "드릴 작업" 기호에 돕니다.
스크류 작업
작동모드 선택 스위치를 (8) "스크류 작업" 기호에 돕니다.
임팩트 드릴 작업(GSB 18 VE-EC)
작동모드 선택 스위치를 (8) "임팩트 드릴 작업" 기호에 돕니다.
토크 설정(스크류 작업 작동모드일 경우 적용)
토크 설정 링 (7)을 이용하여 필요한 토크를 25단계에서 사전에 선택할 수 있습니다. 설정된 토크에도 달하면, 공구가 작동을 멈춥니다.
기계식 기어 선택
▶ 전동공구가 정지된 상태에서만 기어 선택 스위치 (9) 를 누르십시오.
기어 1단:
저속 범위, 드릴 직경이 넓은 작업을 하거나 스크류 작업을 할 경우.
기어 II단:
고속 범위, 가는 드릴 비트로 작업할 때.
전원 스위치 작동
전동공구를 작동하려면 전원 스위치 (18) 를 누르고 누른 상태를 유지하십시오.
전원 스위치 (18) 를 약간 또는 끝까지 누르면 LED (15) 가 점등되기 때문에 조명 상태가 안 좋을 경우 작업 영역을 비출 수 있습니다.
224|한국어
전동공구의 스위치를 끄려면 전원 스위치 (18) 에서 손을 떼면 됩니다.
급속 정지 기능(Kickback Control)
▶ 급속 정지 기능(Kickback Control)은 전동공구에 과부하가 걸릴 경우 순간적으로 회전작동을 멈추며(예시: SDS Plus 비트가 자재에 걸릴 경우), Kickback Control 기능이 없는 전동공구 대비 사용자를 더 안전하게 보호해줍니다. 예상치 못한 상황에서 전동공구가 드립촉 주위를 회전하는 경우 전동공구가 자체적으로 스위치를 차단합니다.
전동공구의 LED 점멸을 통해 급속 정지 여부를 확인할 수 있습니다.
재가동하려면 전원 스위치에서 손을 떼고 다시 한번 누릅니다.
▶ Kickback Control 기능에 문제가 있으면, 드릴 공구의 전원이 켜지지 않습니다. 전동공구의 수리는 해당 자격을 갖춘 전문 인력에게 말기고, 수리 정비 시 순정 부품만 사용하십시오.
속도 조절
전원 스위치 (18) 를 밀어 이동시키는 만큼 전원이 켜진 전동공구의 회전속도를 조절할 수 있습니다.
전원 스위치 (18) 를 약간만 밀면 속도가 낮아집니다. 세계 누르면 속도가 빨라집니다.
온도에 따른 과부하 방지 기능
규정에 맞춰 사용할 경우 전동공구는 과부하되지 않습니다. 과도하게 부하가 가해지거나 허용되는 배터리 온도 범위를 벗어나면 회전속도가 줄어듭니다. 전동공구는 허용되는 배터리 온도 범위에 도달한 후에 다시 전속력으로 작동됩니다.
과부하 보호장치는 온도에 따라 색이 바뀌어 전동공구의 LED (16) 가 적색으로 점등되어 표시됩니다. LED (16) 가 꺼지면, 공구가 더 이상 과열되지 않았다는 것을 뜻합니다.
사용 방법
▶ 전동공구의 스위치가 꺼진 상태에서만 볼트에 대십시오. 회전하는 드릴 비트가 미끄러질 수 있습니다.
스크류 드라이버 비트 또는 유니버셜 비트 홀더를 제거하기 위해 보조 공구를 사용할 수 있습니다.
벨트 고정클립
벨트 고정클립 (11) 으로 이 전동공구를 벨트에 매 달아 놓을 수 있습니다. 그러면 두 손을 자유로이 사용할 수 있으며 어느 때나 이 전동공구를 사용할 수 있습니다.
컬러 클립(그림 D 참조)
컬러 클립 (10)을 이용하여 전동공구에 개별적인 표시를 할 수 있습니다.
보수 정비 및 서비스
보수 정비 및 유지
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할
경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
▶ 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
포함되어 있는 리튬이온 배터리는 위험물 관련 규정을 따라야 합니다. 별도의 요구사항 없이 배터리를 사용자가 직접 도로 상에서 운반할 수 있습니다.
제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.
표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.
처리
전동공구,배터리,액세서리 및 포장은
환경 친화적인 방법으로 재생활 수 있도록 분류하십시오.
전동공구와 충전용 배터리/배터리를 가정용 쓰레기로 처리하지 마십시오!
오직 EU 국가에만 해당:
더이상 사용할 수 없는 전동공구 및 사용한 충전용
배터리/배터리는 유럽 가이드라인 2012/19/EU 및
유럽 가이드라인 2006/66/EC에 따라 분리 수거하
여 환경 규정에 맞춰 재활용해야 합니다.
총전용 배터리/배터리:
리튬이온:
운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지 224).
