BRUGSANVISNING GSR 18 VE2LI Professional BOSCH

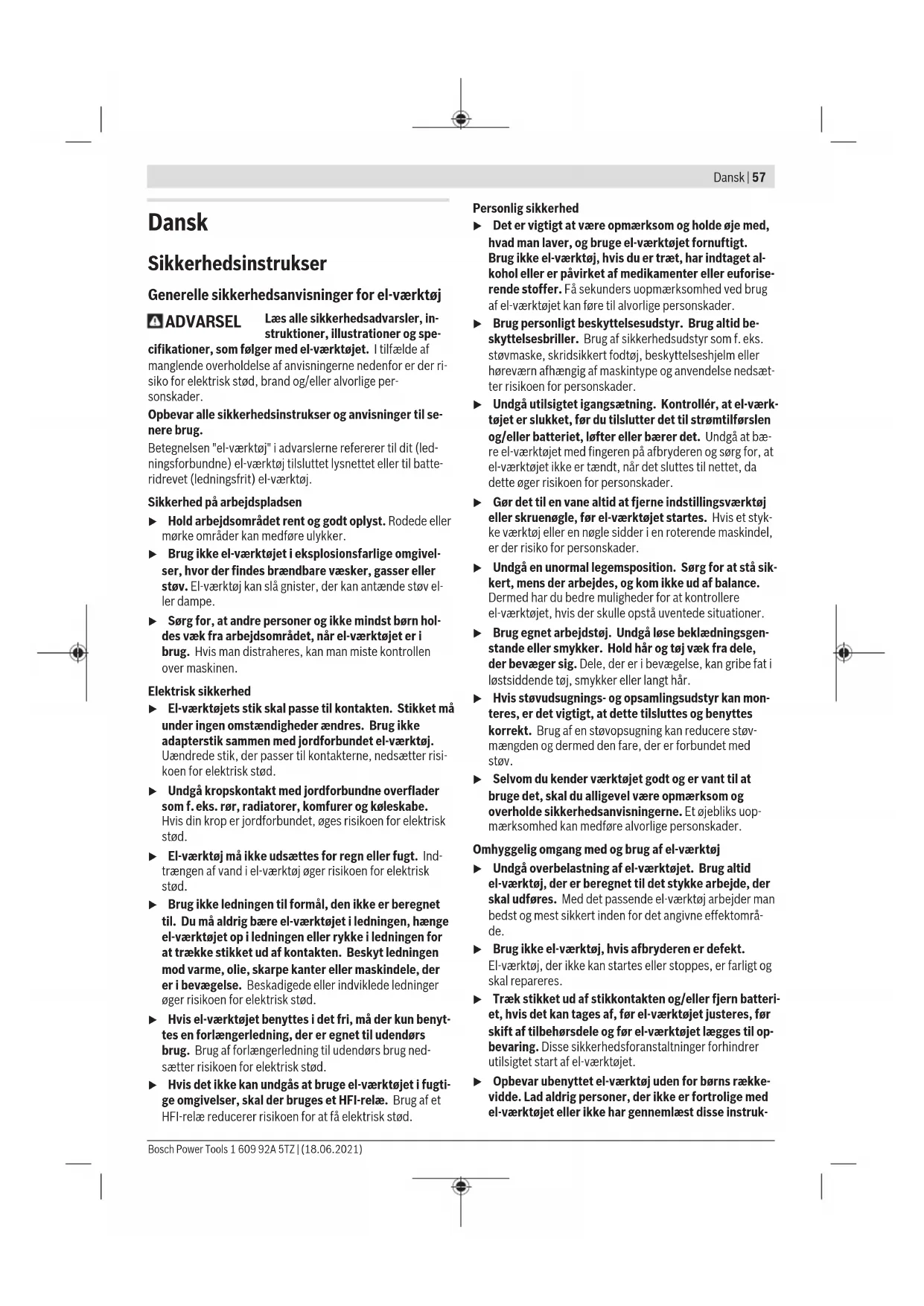

Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-
58 | Dansk
ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Omhyggelig omgang med og brug af akku-værktøj
▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.
Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Reparation af batterier må kun udføres af producenten eller autoriserede reparatører.
Sikkerhedshenvisninger til boremaskiner og skruemaskiner
Sikkerhedsanvisninger for alle arbejdsopgaver
Brug høreværn ved slagboring. Udsættelse for støj kan forårsage høreskade.
Anvend ekstrahåndtaget/ekstrahåndtagene. Hvis du mister kontrollen, kan der ske personskade.
Hold fast om el-værktøjets isolerede gribeflader, när du udfører arbejde, hvor skæretilbehøret eller befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis skæretilbehøret eller befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Sikkerhedsanvisninger for brug af lange bor
Arbejd aldrig med højere hastighed end borets maksimale mærkehastighed. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
▶ Start altid med at bore ved en lav hastighed og med borets spids i kontakt med arbejdsemnet. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
▶ Udøv kun tryk i direkte linje med boret, og tryk ikke for hårdt. Bor kan bøje og derved knække, hvilket kan medføre tab af kontrol og personskade.
Ekstra sikkerhedsanvisninger
Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
- Åbn ikke akkuen. Fare for kortslutning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
▶ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.
Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes.
▶ Skub altid gearvælgeren, eller drej altid driftstypevalgkontakten indtil anslag. Ellers kan el-værktøjet blive beskadiget.
Anbring altid retningsomskifteren i midterstilling, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til iskruning og udskruning af skruer samt til boring i træ, metal, keramik og plast. Akku-bore-/skruemaskinen GSB er desuden beregnet til slagboring i tegl, murværk og sten.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Værktøjsholder
(2) Selvspændende borepatron
(3) Dybdeanslag
(4) Ekstrahåndtag (isoleret gribeflade)
(5) Mellemstykke ekstrahändtag
(6) Vingeskrue til indstilling af dybdeanslag
(7) Indstillingsring til forvalg af drejningsmoment
(8) Driftstype-valgknap
(9) Gearomskifter
(10) Farvet plaststykke
(11) Bælteholdeclip
(12) Akku
(13) Akku-oplåsningsknap
(14) Bitholder ^a)
(15) Arbejdslys
(16) Visning overbelastningsbeskyttelse
(17) Retningsomskifter
(18) Tænd/sluk-knap
(19) Håndgreb (isoleret grebsflade)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Akku-boreskruetrækker GSR 18 VE-EC GSB 18 VE-EC |
| Varenummer | 3 601 JF1 1.. 3 601 JF1 3.. |
| Nominel spænding V= 18 18 | | |
| Omdrejningstal, ubelastet ^A) | | |
| - 1. gear min | -1 | 0-480 0-480 |
| - 2. gear min | -1 | 0-2100 0-2100 |
| Slagtal min | -1 | -0-31500 |
| Drejningsmoment hård/blød skrueopgave iht. ISO 5393 (2017) ^A) | Nm 75/47 75/47 | |
| Maks. bor-∅ (1./2. gear) | | |
| - Murværk mm - 16 | | |
| - Stål mm 13 13 | | |
| - Træ mm 82 82 | | |
| Maks. skrue-∅ | mm 12 12 | |
| Borepatronens spændeområde | 1,5-13 | 1,5-13 |
60 | Dansk
Akku-boreskruetrækker GSR 18 VE-EC GSB 18 VE-EC
| Vægt iht. EPTA-Procedure 01:2014 ^B) | kg 2,1–3,2 2,2–3,2 | |
| Anbefalet omgivelsestemperatur ved opladning °C 0 ... +35 0 ... +35 | | |
| Tilladt omgivelsestemperatur ved drift og ved opbevaring °C –20 ... +50 –20 ... +50 |
| Anbefalede akkuer GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... |
| Anbefalede ladere GAL 18... | GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Målt ved 20-25 °C med akku GBA 18V 4.0Ah.
B) Målt med GBA 18V 1.5Ah og GBA 18V 12Ah.
Støj-/vibrationsoplysninger
GSR 18 VE-EC GSB 18 VE-EC
Støjemissionsværdier fundet iht. EN 62841-2-1.
Støjniveauet ved arbejde kan overskride de angivne værdier.
El-værktøjets A-vægtede støjniveau udgør typisk
| Lydtrykniveau | dB(A) | <70 | 87 |
| Lydeffektniveau | dB(A) | - | 98 |
| Usikkerhed K | dB | 5 | 5 |
| Brug høreværn! | | | |
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-1:
| Boring: |
| a_h | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Slagboring: |
| a_h | m/s2 | - | 15,5 |
| K | m/s2 | - | 1,5 |
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Opladning af akku
Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den lithium-ion-akku, der bruges på dit el-værktøj.
Bemærk: Akkuen leveres delvis opladet. For at sikre, at akkuen fungerer 100 %, oplades akkuen helt før første ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Lithium-ion-batteriet er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)" (elektronisk cellebeskyt-
telse). Er akkuen afladet, slukkes el-værktøjet med en be-
skyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.
Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Batteriet kan blive beskadiget.
Tag akkuen ud
Akkuen (12) har to läsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen (13) ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.
Akkuen (12) tages ud ved at trykke på udløserknappen (13) og trække akkuen sideværts ud af elværktøjet. Undgå brug af vold.
Akku-ladetilstandsindikator
De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset.
Tryk på tasten til ladetilstandsindikatoren eller forat få vist ladetilstanden. Dette er også muligt, när akkuen er taget ud.
Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand-sindikatoren, er akkuen defekt og skal udskiftes.
Akku-type GBA 18V...
Lysdioder Kapacitet
| Konstant lys 3× grøn 60–100 % |
| Konstant lys 2× grøn 30–60 % |
| Konstant lys 1× grøn 5–30 % |
| Blinkende lys 1× grøn 0–5 % |
Akku-type ProCORE18V...
Lysdioder Kapacitet
| Konstant lys 5 × grøn 80–100 % |
| Konstant lys 4 × grøn 60–80 % |
| Konstant lys 3 × grøn 40–60 % |
| Konstant lys 2 × grøn 20–40 % |
| Konstant lys 1 × grøn 5–20 % |
| Blinkende lys 1 × grøn 0–5 % |
Ekstrahåndtag
▶ Brug kun dit elværktøj med ekstrahåndtaget (4).
Kontrollér altid, at ekstrahåndtaget er spændt, før du påbegynder arbejdet. Hvis du mister kontrollen over elværktøjet, kan det resultere i personskade. Bemærk, at ekstrahåndgrebet skal tilspændes med et moment, der
passer til fastgørelsesmetoden. Fastgør ekstrahåndgrebet på el-værktøjet, så det ikke kan bevæges omkring eller langs boreaksen.
Montering af ekstrahåndtag
For at åbne ekstregrebet skal du dreje det nederste grebsstykke på ekstrahåndtaget (4) mod uret.
Træk mellemstykket på ekstrahåndtaget (5) tilbage, og hold det i denne position.
Skub ekstrahändtaget over borepatronen for at anbringe ekstrahändtaget på el-værktøjet.
Slip derefter mellemstykket (5) los.
Spænd herefter det nederste grebsstykke på ekstrahåndtaget (4) fast igen ved at dreje det med uret.
Drejning af ekstrahåndtag
Du kan dreje ekstrahåndtaget (4) efter behov for at opnå en sikker og mindre trættende arbejdsstilling.
Drej det nederste grebsstykke på ekstrahåndtaget (4) mod venstre (imod uret) og sving ekstrahåndtaget (4) i den ønskede position. Spænd herefter det nederste grebsstykke på ekstrahåndtaget (4) fast igen ved at dreje det med uret.
Indstilling af boredybde
Med dybdeanslaget (3) kan du bestemme den ønskede boredybde X.
Løsn vingeskruen til indstilling af dybdeanslaget (6), og sæt dybdeanslaget ind i ekstrahändtaget (4).
Træk dybdeanslaget (3) så langt ud, at afstanden mellem borets spids og dybdeanslagets spids (3) svarer til den ønskede boredybde X.
Spænd vingeskruen til indstilling af dybdeanslaget (6) fast igen.
Værktøjsskift (se billede A)
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Åbn den selvspændende borepatron (2) ved at dreje i rotationsretning ①, indtil værktøjet kan sættes i. Sæt værktøjet i.
Drej muffen til den selvspændende borepatron (2) kraftigt i rotationsretningen ② med hånden. Borepatronen låses der efter automatisk.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
62 | Dansk
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Brug
Ibrugtagning
Isætning af akku
Bemærk: Hvis der anvendes akkuer, som ikke er godkendt til dit el-værktøj, kan det resultere i fejlfunktion eller ødelæggelse af el-værktøjet.
Sæt retningsomskifteren (17) i midten for at forhindre en utilsigtet start. Isæt den opladede akku (12) i grebet, indtil den går mærkbart i indgreb og ligger helt an mod grebet.
Indstilling af rotationsretning (se billede B)
Aktivér kun drejeretningsomskifteren (17), när elværktøjet står stille.
Med retningsomskifteren (17) kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt (18) er dette imidlertid ikke muligt.
Højreløb: Ved boring og iskruning af skruer skal du skubbe drejeretningsomskifteren (17) til venstre til anslag.
Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren (17) helt mod højre.
Indstilling af driftstype
Boring
Indstil driftstype-valgknappen (8) på symbolet "Boring".
Skruning
Forvalg af drejningsmoment (gælder for driftstypen "Skruning")
Med indstillingsringen til forvalg af drejningsmoment (7) kan du forvælge det nødvendige drejningsmoment i 25 trin. Så snart det indstillede drejningsmoment er nået, standser indsatsværktøjet.
Mekanisk gearvalg
▶ Aktivér kun gearvælgeren (9), när elværktøjet står stille.
Gear I:
Lavt omdrejningstalsområde; til skruning eller til arbejde med stor bordiameter.
Gear II:
Højt omdrejningstalsområde; til arbejde med små bordiametre.
Tænd/sluk
Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten (18) og hold den nede.
LED'en (15) lyser, när start-stop-kontakten (18) er trykket let eller helt ned, så arbejdsområdet kan lyses op under dårlige lysforhold.
El-værktøjet slukkes ved at slippe start-stop-kontakten (18) igen.
Hurtigfrakobling (Kickback Control)
Hurtigfrakoblingen (Kickback Control) giver en bedre kontrol over el-værktøjet og forøger derved brugerbeskyttelsen i forhold til el-værktøj uden Kickback Control. Ved pludselig og uforudselig rotation af el-værktøjet omkring borets akse slås el-værktøjet fra.
Hurtigafbrydelse vises ved, at lysdioden på el-værktøjet blinker.
For at tage maskinen i brug igen skal du slippe tænd/slukknappen og aktivere den igen.
Hvis funktionen Kickback Control er defekt, kan boremaskinen ikke mere tændes. Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele.
Du kan regulere omdrejningstallet på det tændte el-værktøj trinløst afhængigt af, hvor langt du trykker start-stop-kontakten (18) ind.
Let tryk på start-stop-kontakten (18) fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.
Temperaturafhængig overbelastningsbeskyttelse
Ved korrekt brug kan el-værktøjet ikke blive overbelastet. I tilfælde af for kraftig belastning, eller hvis det tilladte akku-temperaturområde over- eller underskrides, reduceres omdrejningstallet. El-værktøjet kører først, når den tilladte akku-temperatur er opnået med fuldt omdrejningstal.
Den temperaturafhængige overbelastningssikring vises ved, at den røde lysdiode (16) på el-værktøjet lyser. Når lysdioden (16) går ud, befinder maskinen sig igen inden for det tilladte temperaturområde.
Arbejdsvejledning
▶ Sæt kun el-værktøjet mod skruen i slukket tilstand.
Roterende indsatsværktøjer kan skride.
Hvis du vil fjerne skruetrækkerbitten eller universalbitholderen, kan du bruge et hjælpeværktøj.
Bælteholdeclip
Med bælteholdeclippen (11) kan du hænge el-værktøjet fast i f.eks. et bælte. Derved har du begge hænder fri og el-værktøjet er lige ved hånden.
Farveclip (se billede D)
Med farveclippen (10) kan du mærke el-værktøjet individuelt.
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.
Bortskaffelse
El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret elværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Akkuer/batterier:
Li-Ion:
Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 63).
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
Ekstra sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Batteriboreskrutrekker GSR 18 VE-EC GSB 18 VE-EC |
| Artikkelnummer | | 3 601 JF1 1.. 3 601 JF1 3.. |
| Nominell spenning V= 18 18 | | |
| Tomgangsturtall ^A) | | |
| - 1. gir o/min 0-480 0-480 | | |
| - 2. gir o/min 0-2 100 0-2 100 | | |
| Slagtall slag/ | min | - 0-31 500 |
| Dreiemoment hard/myk skruing i henhold til ISO 5393 (2017) ^A) | Nm 75/47 75/47 | |
| Maks. bor-∅ (1./2. gir) | | |
| - Murverk mm - 16 | | |
| - Stål mm 13 13 | | |
| - Tre | mm 82 82 | |
Norsk | 73
Batteriboreskrutrekker GSR 18 VE-EC GSB 18 VE-EC
| Maks. skrue-∅ mm 12 12 | | |
| Chuckspennområde 1,5-13 1,5-13 | | |
| Vekt i henhold til EPTA-Procedure 01:2014 ^8) | kg 2,1-3,2 2,2-3,2 | |
| Anbefalt omgivelsestemperatur ved lading °C 0 ... +35 0 ... +35 | | |
| Tillatt omgivelsestemperatur under drift og ved lagring °C -20 ... +50 -20 ... +50 | | |
| Anbefalte batterier GBA 18V... | | GBA 18V... |
| ProCORE18V... |
| Anbefalte ladere GAL 18... | | GAL 18... |
| GAX 18... |
| GAL 36... |
A) Målt ved 20–25 °C med batteri GBA 18V 4.0Ah.
B) Målt med GBA 18V 1.5Ah og GBA 18V 12Ah.
Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
Lade batteriet
| Kontinuerlig lys 1× grønt 5-30 % |
Batteritype ProCORE18V...
Lysdioder Kapasitet
| Kontinuerlig lys 5× grønt 80-100 % |
| Kontinuerlig lys 4× grønt 60–80 % |
| Kontinuerlig lys 3× grønt 40-60 % |
| Kontinuerlig lys 2× grønt 20-40 % |
| Kontinuerlig lys 1× grønt 5-20 % |
Ekstrahåndtak
Svinge ekstrahåndtaket
Du kan svinge ekstrahåndtaket (4) for å få en sikker arbeidsstilling med liten belastning på kroppen.
Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
