KASUTUSJUHEND GSR 18 VE2LI Professional BOSCH
et Algupārane kasutusluhend
Eesti...... Lehekülg 197
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest.
Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.

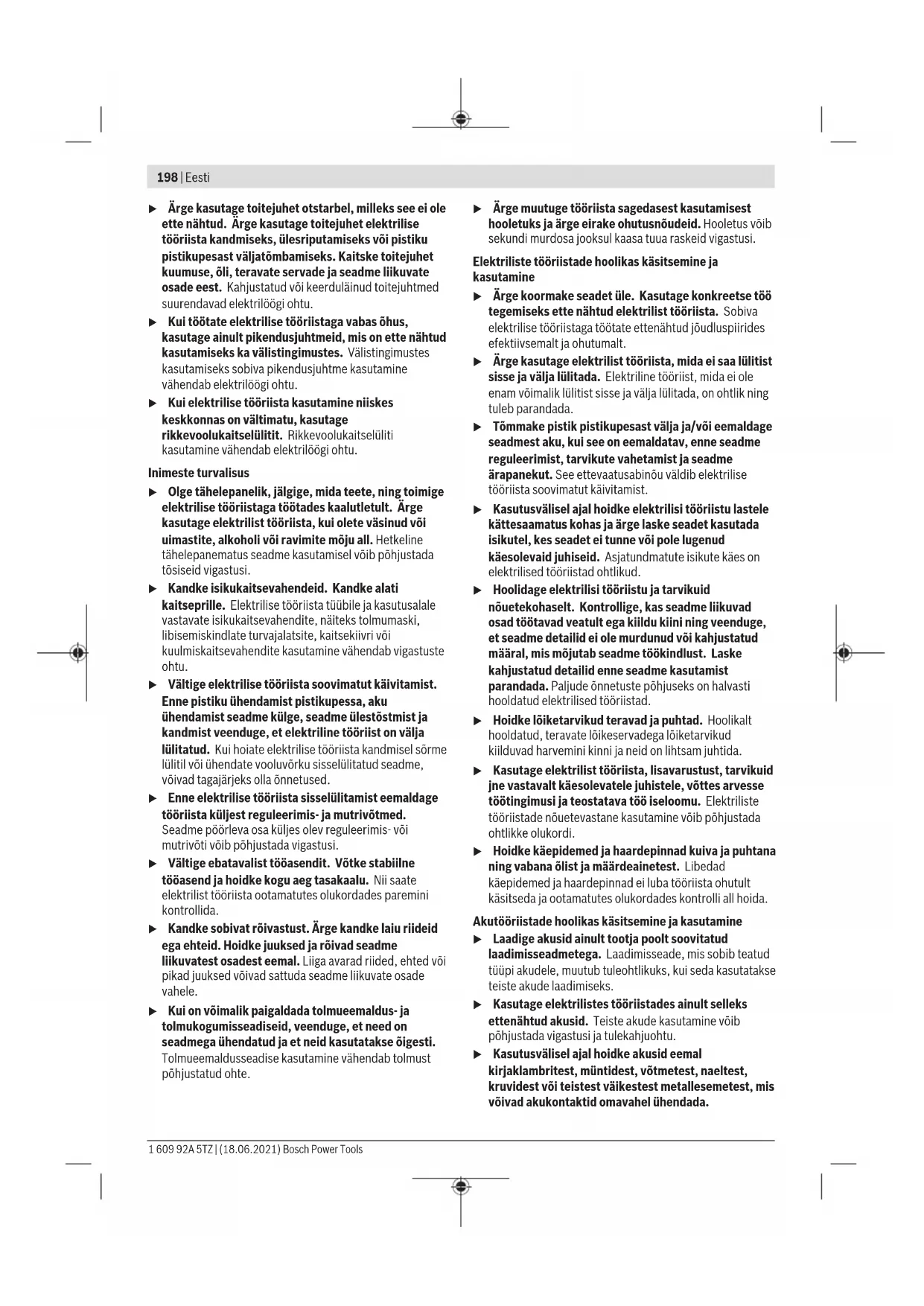

198 | Eesti
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilögi ohtu.
Inimeste turvalisus
▶ Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed.
Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja röivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jöudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määr al, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke löiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate löikeservadega löiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, vötmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded puurtrellide ja kruvikeerajate kasutamisel
Ohutusnõuded mis tahes tööde tegemisel
Löökpuurimisel kandke kuulmiskaitsevahendeid. Müra vöib kahjustada kuulmist.
▶ Kasutage lisakäepidet (lisakäepidemeid). Kontrolli kaotamise tagajärjeks võivad olla kehavigastused.
Tehes töid, mille puhul löiketarvik või kinnitusvahendid võivad tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik või kinnitusvahend, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
Ohutusnöuded pikkade puuride kasutamisel
- Ärge kunagi töötage körgematel pööretel kui puurile märgitud maksimaalne pöörlemiskiirus. Körgematel pööretel tekib oht, et puur köverdub, kui see saab toorikuga kokku puutumata vabalt pöörelda, tagajärjeks vöivad olla kehavigastused.
▶ Alustage puurimist madalatel pööretel, nii et puuri ots puutub toorikuga kokku. Körgematel pööretel tekib oht, et puur köverdub, kui see saab toorikuga kokku puutumata vabalt pöörelda, tagajärjeks võivad olla kehavigastused.
Rakendage survet ainult otse puurile ning hoiduge liigse surve rakendamisest. Puur võib kõverduda,
murduda ja põhjustada kontrolli kaotuse tööriista üle, mille tagajärjeks on kehavigastused.
Täiendavad ohutusnöuded
Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
- Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Lülitage elektriline tööriist kohe välja, kui tarvik kinni kiilub. Olge valmis suurteks reaktsioonijõumomentideks, mis põhjustavad tagasilöögi. Tarvik kiilub kinni, kui elektrilisele tööriistale rakendatakse ülekoormust või kui see läheb töödeldavas toorikus kalde alla.
Lükake käiguvaliku lüliti või pöörake töörežiimi valikulüliti alati kuni toeni. Vastasel korral võite kahjustada elektrilist tööriista.
Enne mis tahes töid elektrilise tööriista juures (nt hooldus, tööriista vahetamine jms), samuti enne seadme transportimist ja hoiulepanekut viige pöörlemissuuna ümberlüliti keskasendisse. Sisse-/ väljalüliti juhusliku käsitsemise korral on vigastumisoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
200|Eesti
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud kruvide sisse- ja väljakeeramiseks ning puidu, metalli, keraamika ja plasti puurimiseks. Aku-lööktrell-kruvikeeraja GSB on möeldud ka löökpuurimiseks tellisesse, müüritisse ja kivisse.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
(1) Tööriistahoidik
(2) Kiirkinnitus-puurpadrun
(3) Sügavuspiirik
(4) Lisakäepide (isoleeritud haardepind)
(5) Lisakäepideme vahetükk
(6) Tiibkruvi sügavuspiiriku seadmiseks
(7) Pöördemomendi eelvaliku seaderõngas
(8) Töörežiimi valikulüliti
(9) Käiguvaliku lüliti
(10) Värviline klemm
(11) Vööklamber
(12) Aku
(13) Aku lukustuse vabastamisnupp
(14) Otsakuhoidik ^a)
(15) Töövalgusti
(16) Ülekoormuskaitse näit
(17) Pöörlemissuuna ümberlüliti
(18) Sisse-/väljalüliiti
(19) Käepide (isoleeritud haardepind)
a) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud vöi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Akutrell-kruvikeeraja GSR 18 VE-EC GSB 18 VE-EC |
| Tootenumber | | 3 601 JF1 1.. | 3 601 JF1 3.. |
| Nimipinge V= 18 18 | | | |
| Tühikäigu-pöörlemiskiirus ^A) | | | |
| - 1. käik min | -1 | 0-480 | 0-480 |
| - 2. käik min | -1 | 0-2 100 | 0-2 100 |
| Löögisagedus min | -1 | -0-31500 |
| Pöördemoment köva/pehme materjali korral ISO 5393 (2017) kohaselt ^A) | Nm | 75/47 | 75/47 |
| Puuri max ∅ (1./2. käik) | | | |
| - Müüritis mm - 16 | | | |
| - Teras mm 13 13 | | | |
| - Puit mm 82 82 | | | |
| Kruvide max ∅ mm 12 12 | | | |
| Puuripadruni haardevahemik | | 1,5-13 | 1,5-13 |
| Kaal EPTA-Procedure 01:2014 järgi ^B) | kg | 2,1-3,2 | 2,2-3,2 |
| Soovitatav keskkonnatemperatuur laadimisel | °C | 0 ... +35 | 0 ... +35 |
| Lubatud keskkonnatemperatuur töötamisel ja hoiustamisel | °C | -20 ... +50 | -20 ... +50 |
| Soovitatavad akud | | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Soovitatavad akulaadijad | | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Mõõdetud 20-25 °C juures akuga GBA 18V 4.0Ah.
B) Möödetud seadmega GBA 18V 1.5Ah ja GBA 18V 12Ah.
Müra-/vibratsiooniinfo
GSR 18 VE-EC GSB 18 VE-EC
Müraemissiooni väärtused on kindlaks tehtud vastavalt EN 62841-2-1. Müratase vöib töötamise ajal äratoodud väärtusi ületada.
Elektritööriista A-korrigeeritud müratase on tavaliselt järgmine.
| Helirõhutase | dB(A) | <70 | 87 |
| Helivõimsustase | dB(A) | - | 98 |
| Mõötemääramatus K | dB | 5 | 5 |
| Kasutage kuulmiskaitsevahendeid! | | | |
Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN 62841-2-1:
Puurimine:
| a_h | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Löökpuurimine: |
| a_h | m/s2 | - | 15,5 |
| K | m/s2 | - | 1,5 |
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse vötta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Aku laadimine
▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette
nähtud teie elektrilises tööriistas kasutatud liitium- ioonaku laadimiseks.
Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täit mahtuvust, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes.
Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam.
Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku vöib kahjustada saada.
Aku eemaldamine
Akul (12) on kaks lukustusastet, mis peavad takistama aku väljakukkumist aku lukustuse vabastamisnupu (13) juhusliku vajutamise korral. Seadmesse paigaldatud akut hoiab öiges asendis vedru.
Aku (12) väljavõtmiseks vajutage lukustuse vabastamisnuppu (13) ja tömmake aku elektrilisest tööriistast välja. Ärge rakendage seejuures jõudu.
Aku laetuse taseme näidik
Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.
Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral.
Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.
202 | Eesti
Aku tüüp GBA 18V...
LEDid Mahtuvus
| pidev valgus 3× roheline 60-100 % |
| pidev valgus 2× roheline 30-60 % |
| pidev valgus 1× roheline 5-30 % |
| vilkuv valgus 1 × roheline 0-5 % |
Aku tüüp ProCORE18V...
LEDid Mahtuvus
| pidev valgus 5× roheline 80-100 % |
| pidev valgus 4× roheline 60-80 % |
| pidev valgus 3× roheline 40-60 % |
| pidev valgus 2× roheline 20-40 % |
| pidev valgus 1× roheline 5-20 % |
| vilkuv valgus 1× roheline 0-5 % |
Lisakäepide
▶ Kasutage oma elektrilist tööriista ainult koos lisakäepidemega (4).
Kontrollige enne köiki töid, et lisakäepide oleks kövasti kinni pingutatud. Kontrolli kaotamine seadme üle vöib pöhjustada vigastusi. Lisakäepide tuleb kinni keerata kinnitusmeetodile vastava pöördemomendiga ja selliselt elektrilise tööriista külge kinnitada, et lisakäepideme igasugune liikumine puuri telje ümber vöi piki seda oleks välistatud.
Lisakäepideme paigaldamine
Lisakäepideme avamiseks keerake lisakäepideme (4)
alumist haardepidet vastupäeva.
Tömmake lisakäepideme vahetükk (5) tagasi ja hoidke selles asendis.
Lükake lisakäepide selle kinnitamiseks elektrilisele tööriistale üle puurpadruni.
Vabastage vahetükk (5).
Keerake seejärel lisakäepideme (4) alumine haardepide pääripäeva uuesti kinni.
Lisakäepideme pööramine
Kindla ja väheväsitava tööhoiaku saavutamiseks võite lisakäepidet (4) suvaliselt kallutada.
Pöörake lisakäepideme (4) alumist haardepidet vastupäeva ja kallutage lisakäepide (4) soovitud asendisse. Keerake seejärel lisakäepideme (4) alumine haardepide päripäeva uuesti kinni.
Puurimissügavuse seadmine
Sügavuspiirikuga (3) saab määrata soovitud puurimissügavuse X.
Vabastage sügavuspiiriku seadmise tiibkruvi (6) ja asetage sügavuspiirik lisakäepidemesse (4).
Tömmake sügavuspiirik (3) nii kaugele välja, et puuri otsa ja sügavuspiiriku (3) otsa vahekaugus vastab soovitud puurimissügavusele X.
Pingutage uuesti sügavuspiiriku seadmise tiibkruvi (6).
Tööriista vahetamine (vt jn A)
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Avage kiirkinnituspadrun (2) pöörates seda pöörlemissuunas ①, kuni saate tööriista sisse asetada. Asetage tööriist kohale.
Keerake kiirkinnituspadruni (2) hülss pööramissuunas ② käega tugevalt kinni. Padrun lukustub seeläbi automaatselt.
Tolmu/laastude äraimemine
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude või tolmu sissehingamine võib põhjustada kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähki tekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaat, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Tagage töökohas hea ventilatsioon.
- Soovitame kasutada hingamisteede kaitsemaski P2-klassi filtriga.
Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Kasutamine
Seadme kasutuselevött
Aku paigaldamine
Märkus: Elektrilise tööriista jaoks ebasobivate akude kasutamine võib põhjustada häireid elektrilise tööriista töös või elektrilist tööriista kahjustada.
Soovimatu sisselülitamise tökestamiseks seadke pöörlemissuuna ümberlüliti (17) keskasendisse. Asetage laetud aku (12) pidemesse, kuni aku tuntavalt fikseerub ja pidemest enam välja ei ulatu.
Pöörlemissuuna seadmine (vt jn B)
▶ Vajutage pöörlemissuuna ümberlülitit (17) ainult seisva elektrilise tööriista korral.
Elektrilise tööriista pöörlemissuunda saate muuta pöörlemissuuna ümberlülitiga (17). Allavajutatud sisse-/ väljalüliti (18) korral ei ole see võimalik.
Päripäeva pöörlemine: Puurimiseks ja kruvide sissekeeramiseks suruge pöörlemissuuna ümberlūliti (17) lōpuni vasakule.
Vastupäeva pöörlemine: kruvide ja mutrite lahtipäästmiseks või väljakeeramiseks suruge pöörlemissuuna ümberlüliti (17) lõpuni paremale.
Töörežiimi seadmine
Puurimine
Seadke töörežiimide valikulüliti (8) sümbolile „Puurimine“.
Kruvikeeramine
Seadke töörežiimide valikulūliti (8) sümbolile „Kruvikeeramine“.
Löökpuurimine (GSB 18 VE-EC)
Seadke töörežiimide valikulūliti (8) sümbolile „Löökpuurimine“.
Pöördemomendi eelvalimine (kehtib kruvikeeramise kohta)
Pöördemomendi eelvaliku seaderöngaga (7) saate pöördemomenti 25 astmes eelvalida. Vahetatav tööriist seiskub kohe, kui seatud pöördemoment on saavutatud.
Mehaaniline käiguvalik
Käsitsege käiguvaliku lülitit (9) ainult seisva elektrilise tööriista korral.
Käik I:
Madalate pöörlemiskiiruste vahemik; töötamiseks suure läbimööduga puuridega või kruvide keeramiseks.
Käik II:
Körgete pöörlemiskiiruste vahemik; töötamiseks väikese läbimõõduga puuridega.
Sisse-/väljalülitamine
Elektrilise tööriista kasutuselevõtmiseks vajutage elektrilise tööriista sisse-/väljalülitit (18) ja hoidke seda surutult.
LED (15) põleb, kui sisse-/väljalüliti (18) on veidi või lõpuni alla vajutatud ja võimaldab halbade valgustingimuste korral tööpiirkonna valgustamist.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/ väljalüliiti (18).
Kiirväljalülitus (Kickback Control)
Kiirväljalülitus (Kickback Control) tagab elektrilise tööriista üle parema kontrolli ja niiviisi kasutaja ohutuse vörreldes tööriistadega, millel Kickback Control puudub. Elektrilise tööriista äkilisel ja ettenägematul pöörlemisel ümber puuri telje lülitub elektriline tööriist välja.
Kiirväljalülitusest teavitatakse elektrilise tööriista LEDi vilkumisega.
Taaskasutuselevõtuks vabastage sisse-/väljalüliiti ja käsitsege seda uuesti.
Kui funktsioon Kickback Control on defektne, ei saa puurmasinat enam sisse lülitada. Laske elektrilist tööriista parandada üksnes volitatud spetsialistidel, kes kasutavad ainult originaalvaruosi.
Pöörlemiskiiruse seadmine
Sisselülitatud elektrilise tööriista pöörlemiskiirust saate sujuvalt reguleerida, olenevalt sellest, kui kaugele te sisse-/ väljalülitit (18) alla vajutate.
Kerge surve sisse-/väljalülitile (18) annab madala pöörlemiskiiruse. Surve suurendamisega kasvab ka pöörlemiskiirus.
Temperatuurist söltuv ülekoormuskaitse
Nõuetekohasel kasutamisel ei saa elektrilist tööriista üle koormata. Liiga suure koormuse korral või kui aku temperatuur ei ole lubatud vahemikus, väheneb pöörlemiskiirus. Elektriline tööriist hakkab uuesti maksimumvõimsusel tööle alles siis, kui aku on ettenähtud temperatuuril.
Temperatuurist sõltuvat ülekoormuskaitset näidatakse elektrilisel tööriistal punaselt põleva LEDiga (16). Kui LED (16) kustub, on seadme aku temperatuur jälle lubatud vahemikus.
Tööjuhised
▶ Asetage elektriline tööriist kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.
Kruvitsaotsaku või universaalse otsakuhoidiku eemaldamiseks võib kasutada abitööriista.
Vööklamber
Vööklambriga (11) saate elektrilise tööriista nt vööle riputada. Nii jäävad teil mölemad käed vabaks ja elektriline tööriist on pidevalt haardeulatuses.
Värviline märgistusklamber (vt jn D)
Värvilise märgistusklambriga (10) saate elektrilise tööriista individuaalselt tähistada.
Hooldus ja korrashoid
Hooldus ja puhastus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
204 | Latviešu
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskölbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 204).
Latviešu
Drošības noteikumi
