MANUAL DE UTILIZARE GSR 18 VE2LI Professional BOSCH

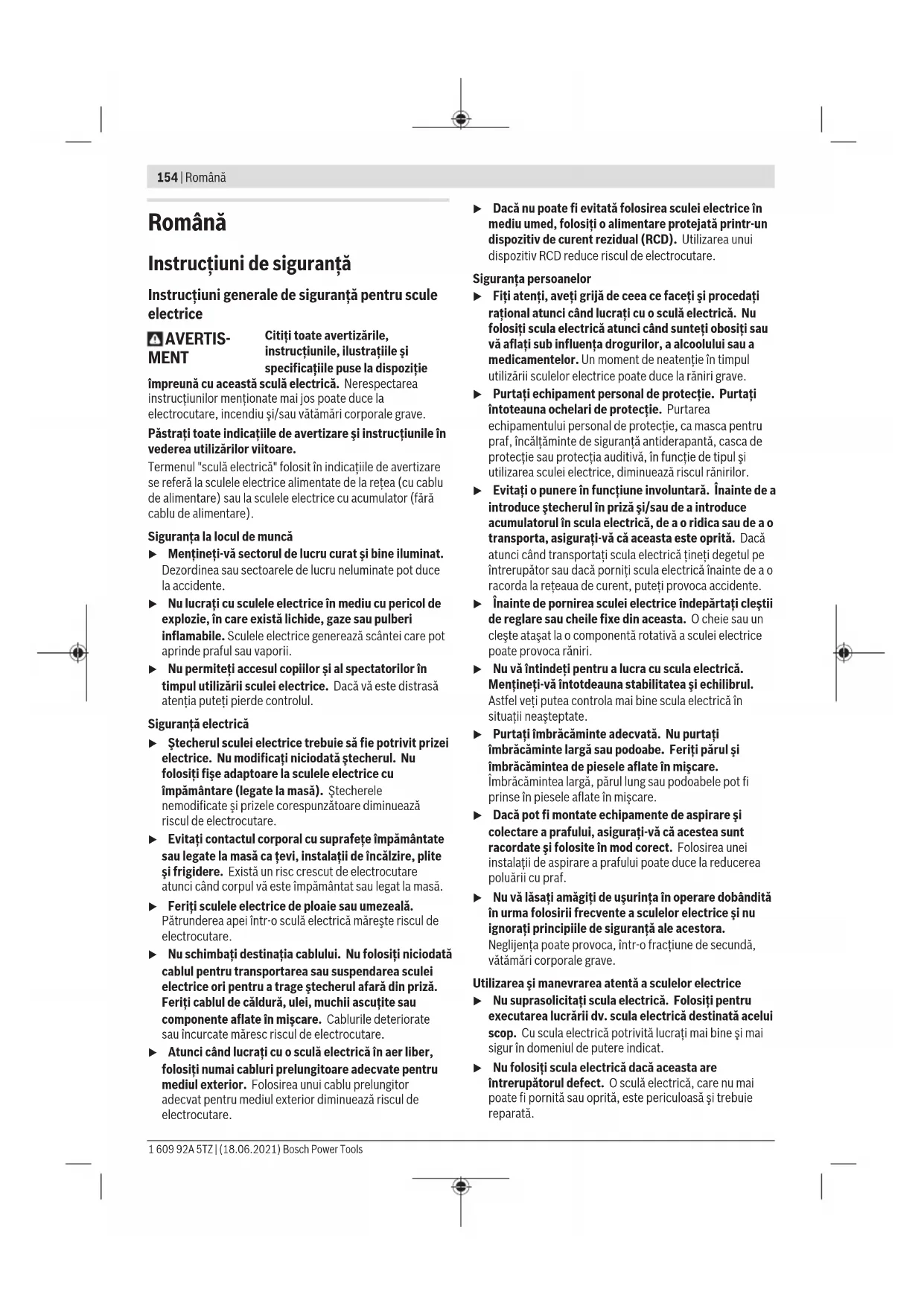

Română ...... Pagina 154
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările,
instrucțiunile, ilustrațiile și
specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
▶ Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii
deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați.
Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.
Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat
Instrucțiuni de siguranță pentru toate lucrările
Purtați aparat de protecție auditivă atunci când găuriți cu percuție. Expunerea la zgomot poate duce la pierderea auzului.
Utilizați mânerul/mânerele auxiliar/e. Pierderea controlului poate cauza vătămări corporale.
▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care accesoriul de tăiere sau elementele de fixare pot intra în contact cu conductori electrici ascunși. Contactul accesoriului de tăiere sau al elementelor de fixare cu un conductor aflat „sub tensiune” poate pune „sub tensiune” componentele metalice expuse ale sculei electrice și provoca electrocutarea operatorului.
Instrucțiuni de siguranță în cazul utilizării de burghie lungi
Nu lucrați niciodată cu o turație mai mare decât turația maximă admisă pentru burghiu. La turații mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale.
Începeți întotdeauna găurirea cu o turație mai mică și vârful burghiului să fie în contact cu piesa de lucru. La turații mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale.
Exercitați forță de apăsare numai coliniar cu burghiul și nu apăsați excesiv. Burghiele se pot îndoi ceea ce
156 | Română
poate duce la ruperea lor sau la pierderea controlului, provocând vătămări corporale.
Instrucțiuni de siguranță suplimentare
▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
▶ Folositi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilităti.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bîne încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutăște. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.
Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.
▶ Opriți imediat scula electrică, în cazul în care accesoriiul se blochează. Fiți pregătiți pentru momente de reactie puternice care generează recul. Accesoriiul se blochează dacă scula electrică este sprasolicitată sau este înclinată greșit în piesa de lucru.
- împingeți întotdeauna comutatorul de selectare a treptelor de turație, respectiv rotiți întotdeauna comutatorul de selectare a modului de funcționare până la opritor. În caz contrar, scula electrică se poate deteriora.
Înaintea oricăror intervenții asupra sculei electrice (de exemplu, întreținere, înlocuirea accesoriiului etc.)
și în timpul transportului și depozitării acesteia, adu comutatorul de schimbare a direcției de rotație în poziție mediană. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.
Scula electrică este destinată înșurubării și deșurubării de șuruburi, precum și găuririi în lemn, metal, ceramică și material plastic. Mașina de găurit cu percuție și de înșurubat cu accumulator GSB este destinată suplimentar găuririi cu percuție în cărămizi, zidărie și piatră.
Componentele illustrate
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
(1) Sistem de prindere a accesoriiilor
(2) Mandrină rapidă
(3) Limitator de reglare a adâncimii
(4) Mâner auxiliar (suprafață izolată de prindere)
(5) Piesă intermediară mâner auxiliar
(6) Șurub-fluture pentru reglarea limitatorului de reglare a adâncimii
(7) Inel de reglare pentru preselectarea cuplului de strângere
(8) Selector mod de functionare
(9) Comutator de selectare a treptelor de turație
(10) Clemă colorată
(11) Clemă de prindere la centură
(12) Acumulator
(13) Tastă de deblocare a accumulatorului
(14) Suport pentru biti ^a)
(15) Lampă de lucru
(16) Indicator protectie la suprasarcină
(17) Comutator de schimbare a direcției de rotație
(19) Mâner (suprafață izolată de prindere)
a) Accesorile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesorile complete în programul nostru de accesorii.
Date tehnice
| Maşină de găurit și înșurubat cu acumulator GSR 18 VE-EC GSB 18 VE-EC |
| Număr de identificare | | 3 601 JF1 1.. | 3 601 JF1 3.. |
| Tensiune nominală V= 18 18 | | | |
| Turatie în gol ^A) | | | |
| – Treapta 1 de viteză rot/min 0–480 0–480 | | | |
| – Treapta a 2-a de viteză rot/min 0–2.100 0–2.100 | | | |
| Număr de percuții rot/min – 0–31.500 | | | |
| Cuplu de strângere înșurubare dură/moale conform ISO 5393 (2017) ^A) | Nm 75/47 75/47 | | |
| Ø maxim de găurire (treapta 1/a 2-a de viteză) | | | |
| – Zidărie mm – 16 | | | |
| – Oțel mm 13 13 | | | |
| – Lemn | mm 82 82 | | |
| Ø maxim de înșurubare | mm 12 12 | | |
| Domeniu de fixare a mandrinei | | 1,5–13 | 1,5–13 |
| Greutate conform EPTA-Procedure 01:2014 ^B) | kg | 2,1–3,2 | 2,2–3,2 |
| Temperatură ambientă recomandată în timpul încărcării | °C | 0 ... +35 | 0 ... +35 |
| Temperatură ambientă admisă în timpul funcționării și pe perioada depozitării | °C | -20 ... +50 | -20 ... +50 |
| Acumulatori recomandați | | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Încărcătoare recomandate | | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Măsurat la 20–25 °C cu accumulatorul GBA 18V 4.0Ah.
B) Măsurat cu GBA 18V 1.5Ah și GBA 18V 12Ah.
Informații privind zgomotul/vibrațiile
| GSR 18 VE-EC | GSB 18 VE-EC |
| Valorile zgomotului emis au fost determinate conform EN 62841-2-1.Nivelul de zgomot în timpul lucrului poate depăși valorile specificate. |
| Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali |
| Nivel de presiune sonoră | dB(A) | <70 | 87 |
| Nivel de putere sonoră | dB(A) | - | 98 |
| Incertitudinea K | dB | 5 | 5 |
| Poartă căști antifonice! |
| Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-1: |
| Găurire: |
| ah | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Găurire cu percuție: |
| ah | m/s2 | - | 15,5 |
| K | m/s2 | - | 1,5 |
158 | Română
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebuie luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Montare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.
Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.
Accumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează accumulatorul.
Accumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.
- După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.
Accumulatorul (12) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula
electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (13). Cât timp accumulatorul este introdus în scula electrică, acesta este fixat în poziție prin forța elastică a unui arc.
Pentru extragerea accumulatorului (12), apasă tasta de deblocare (13) și extrage accumulatorul din scula electrică.
Nu forța.
Indicatorul stării de încărcare a accumulatorului
LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.
Pentru indicarea stării de încărcare, apasă tasta îsau . Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.
Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Tip de accumulator GBA 18V...
LED-uri Capacitate
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 60-100 % |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 30-60 % |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-30 % |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5 % |
Tip de accumulator ProCORE18V...
LED-uri Capacitate
| Aprindere continuă de 5 ori cu iluminare de culoare verde | 80-100 % |
| Aprindere continuă de 4 ori cu iluminare de culoare verde | 60-80 % |
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 40-60 % |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 20-40 % |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-20 % |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5 % |
Mânerul auxiliar
Utilizați scula electrică numai împreună cu mânerul auxiliar (4).
Înainte de efectuarea oricăror lucrări, asigură-te că mânerul auxiliar este strâns ferm. Pierderea controlului poate duce la vătămări corporale. Asigură-te că mânerul auxiliar este strâns la cuplu adecvat pentru metoda de fixare, fixează-l pe scula electrică astfel încât orice deplasare a mânerului auxiliar în jurul sau de-a lungul axei de găurire să nu fie posibilă.
Pentru a deschide mânerul auxiliar, roteşte în sens antiorar partea inferioară a mânerului auxiliar (4).
Trage spre înapoi piesa intermediară a mânerului auxiliar (5) și mentine-o în această poziție.
Împingeți mânerul auxiliar peste mandrină pentru a-l fixa pe scula electrică.
Apoi eliberează piesa intermediară (5).
După aceea răsucește în sens orar partea inferioară a mânerului auxiliar (4) până când se fixează în poziție.
Rotirea mânerului auxiliar
Optional, poti roti mânerul auxiliar (4) pentru a obține o poziție de lucru sigură și confortabilă.
Răsucește în sens antiorar partea inferioară a mânerului auxiliar (4) și rotește mânerul auxiliar (4) în poziția dorită.
După aceea răsucește în sens orar partea inferioară a mânerului auxiliar (4) până când se fixează în poziție.
Reglarea adâncimii de găurire
Cu ajutorul limitatorului de reglare a adâncimii (3) se poate stabili adâncimea de găurire dorită X.
Desfiletează șurubul-fluture pentru reglarea limitatorului de reglare a adâncimii (6) și introdu limitatorul de reglare a adâncimii în mânerul auxiliar (4).
Trage limitatorul de reglare a adâncimii (3) până când distanța dintre vârful burghiului și vârful limitatorului de reglare a adâncimii (3) corespund adâncimii de găurire dorite X.
Strânge din nou ferm şurubul-fluture pentru reglarea limitatorului de reglare a adâncimii (6).
Înlocuirea accesoriului (consultați imaginea A)
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Deschideți mandrina rapidă (2) răsucind-o în direcția de rotație ① până când scula poate fi montată. Introduceți un accesoriu.
Rotiți manual și cu forță manșonul mandrinei rapide (2) în direcția de rotație ②. Astfel, mandrina se va bloca automat.
Instalatie de aspirare a prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Asigurati buna ventilatie a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Functionare
Punere în funcțiune
Introducerea accumulatorului
Notă: Folosirea unor acumulatori care nu sunt adecvați sculei dumneavoastră electrice poate duce la deranjamente funcționale sau defectarea acesteia.
Aşezati pe mijloc comutatorul de schimbare a direcției de rotație (17) pentru a preveni pornirea accidentală.
Introduceți acumulatorul încărcat (12) în mâner până când acesta se fixează perceptibil și este coplanar cu mânerul.
Reglarea directiei de rotație (consultați imaginea B)
- Açãoni comutatorul de schimbare a direcției de rotație (17) numai cu scula electrică oprită.
Cu ajutorul comutatorului de schimbare a direcției de rotație (17) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (18) este apăsat, acest lucru nu mai este însă posibil.
Functionare spre dreapta: Pentru găurire și înșurubarea de șuruburi, împingeți comutatorul de schimbare a direcției de rotație (17) spre stânga, până la opritor.
Functionare spre stânga: Pentru slăbirea, respectiv deșurubarea șuruburilor și piulițelor, apăsați spre dreapta comutatorul de schimbare a direcției de rotație (17), până la opritor.
Reglarea modului de functionare
Găurire
Pozitionează selectorul modului de functionare (8) în dreptul simbolului „Găurire”.
Înşurubare
Pozitionează selectorul modului de funcționare (8) în dreptul simbolului „Înșurubare”.
Găurire cu percuție (GSB 18 VE-EC)
Pozitionează selectorul modului de functionare (8) în dreptul simbolului „Găurire cu percuție”.
Preselectarea cuplului de strângere (valabil pentru modul de însurubare)
Cu ajutorul inelului de reglare pentru preselectarea cuplului de strângere (7) poți preselecta în 25 de trepte cuplul de strângere necesar. Accesoriiul se oprește imediat ce este atins cuplul de strângere reglat.
Selectarea mecanică a treptelor de turatie
▶ Acționați comutatorul de selectare a treptelor de turație (9) numai cu scula electrică oprită.
Treapta de viteză I:
Domeniu de turații scăzute; pentru executarea de găuri cu diametre mari sau pentru înșurubare.
Treapta de viteză II:
Domeniu de turații înalte; pentru executarea de găuri cu diametre mici.
Pornirea/oprirea
Pentru punerea în funcțiune a sculei electrice, apăsați și mențineți apăsat comutatorul de pornire/oprire (18).
Lampa cu LED-uri (15) se aprinde atunci când comutatorul de pornire/oprire (18) este apăsat ușor sau complet și permite iluminarea zonei de lucru în condiții de luminozitate nefavorabilă.
Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (18).
Deconectarea rapidă (Kickback Control)
▶ Deconectarea rapidă (Kickback Control) asigură un control mai bun al sculei electrice, sporind astfel protecția utilizatorului, comparativ cu sculele electrice fără Kickback Control. În cazul unei rotiri bruște și imprevizibile a sculei electrice în jurul axei burghiului, scula electrică se oprește.
Deconectarea rapidă este semnalizată prin aprinderea intermitentă a LED-ului de pe scula electrică.
Pentru repunerea în funcțiune, eliberați comutatorul de pornire/oprire și actionați-l din nou.
Dacă funcția Kickback Control este defectă, mașina de găurit nu mai poate fi pornită. Încredințați scula electrică în vederea reparării numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale.
Reglarea turației
Puteți regla fără trepte turația sculei electrice pornite exercitând o apăsare mai puternică sau mai ușoară a comutatorului de pornire/oprire (18).
O apăsare ușoară a comutatorului de pornire/oprire (18) determină o turație mai scăzută. Turația crește odată cu creșterea forței de apăsare.
Protectie la suprasarcină dependentă de temperatură
Dacă este utilizată conform destinației, scula electrică nu poate fi suprasolicitată. În cazul unei solicitări prea puternice sau în cazul depășirii intervalului de temperatură admis al accumulatorului, turația este redusă. Scula electrică va funcționa din nou la turație maximă numai după atingerea temperaturii admise a accumulatorului.
Protectția la suprasarcină în funcție de temperatură este semnalizată prin lumina roșie emisă de LED-ul (16) de la scula electrică. După stingerea LED-ului (16), aparatul se află din nou în intervalului de temperatură admis al accumulatorului.
Instrucțiuni de lucru
Amplasează scula electrică pe şurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.
Pentru extragerea capului de şurubelniţă sau a suportului universal pentru biti se poate folosi o sculă ajutătoare.
Clemă de prindere la centură
Cu clema de prindere la centură (11) puteți prinde scula electrică, de exemplu, de o centură. Astfel veți avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână.
Clemă colorată (consultați imaginea D)
Cu ajutorul clemei colorate (10) puteți marca individual scula electrică.
Întreținere și service
Întreținere și curățare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 161).
Български
