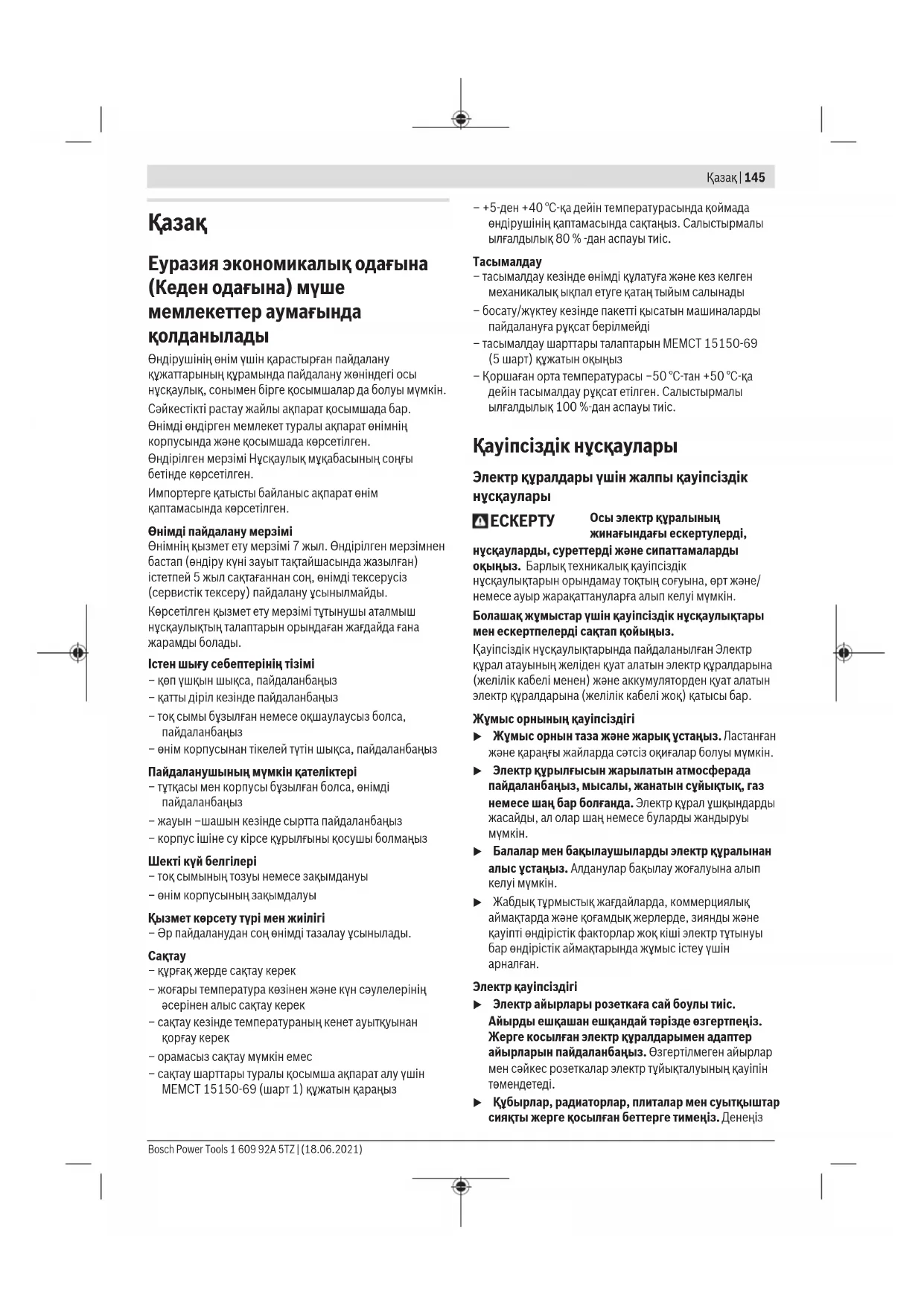

kk Пайдалану на скаульның
ТУПНУСКАСЫ
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану
қужаттарының құрамында пайдалану жөніндегі осы
нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сәйкестікті растау жайлы ақпарат қосымшада бар.
Өнімді өндірген мемлекет туралы ақпарат өнімнің
корпусында және қосымшада көрсетілген.
Өндірілген мерзімі Нұсқаулық мұқабасының сонғы
бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім
қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшқын шықса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаңыз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
- туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының зақымдалуы
Қызмет көрсету түрі мен жилігі
- Әр пайдаланудан соң әнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің
әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу үшін
МЕМСТ 15150-69 (шарт 1) кужатын караңыз
- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр құралының,
жинағындағы ескертүлерді,
нускауларды, суреттерді және сипаттамаларды
окыңыз. Барлық техникалық қауіпсіздік
нұсқаулықтарын орындамау токтың соғуына, өрт және/
немесе ауыр жарақаттануларға алып келуі мүмкін.
Болашак жумыстар үшін қауіпсіздік нусқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.
Жумыс орнының қауіпсіздігі
Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс.
Айырды ешкашан ешкандай тәрізде өзгертпеңіз.
Жерге косылған электр құралдарымен адаптер
айырларын пайдаланбаңыз. Өзгертілмеген айырлар
мен сәйкес розеткалар электр түйыкталуының қауіпін
темендетеді.
▶ Кубырлар, радиаторлар, плиталар мен сувыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз
146|Қазақ
жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.
Электр куралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр куралына кірген су төк соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр күралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке койып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті кімін киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе узын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу кұрылғылары берліген болса, онда олар қосулы
болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң
масайрап кетпей қауіпсіздік принциптерін елемей
отырмаңыз. Абайсыз әрекет секунд ішінде ауыр
жаракақттануға алып келуї мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жумыс аймағында дұрыс әрі сенімді жумыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын коймаға кою алдында, ашаны куат кезінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бул сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул құралды пайдалануға жол берменçіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің
ақаусыз немесе зақымдалмаған болуына, электр күралының зақымдалмағанына көз жеткізіңіз.
Зақымдалған бөлшектері бар құралды
пайдаланудан алдын жөндеңіз. Электр
құралдарының дұрыс күтілмеуі жазатайым окигаларға
себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағыталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Колтуткалар мен кармау беттерін күргак, таза және май мен ластан таза устаңыз. Сырғанак қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Батарея куралын пайдалану және күту
▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, буранда немесе басқа кіші метал заттардан устаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу қүйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык ағуы мүмкін, оған тимеціз. Егер тиіп капсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык қозу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нусқауларын орындап батарея жинағын нусқауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдан өрт қауіпін жоғарылатуы мүмкін.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бул электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.
Дрельдердің және шуруп бурауыштардың қауіпсіздік техникасы туралы нұсқаулары
Барлық операциялар үшін қауіпсіздік нусқаулары
▶ Перфораторлық бұргылауда құлақ қорғағыштарын кийіңіз. Шуылда түру есті қабілетінің төмендеуіне алып келуі мүмкін.
▶ Косымша тутканы/туткаларды пайдаланыңыз.
Бақылау мүмкіндігінен айырылу жаракат алуға әкелуі мүмкін.
Кескіш керек-жарак немесе бекіткіштер жасырын сымдарға тиої мүмкін әрекеттерді орындаған кезде электр құралын окшауланған беттерінен ұстаңыз. Егер кескіш керек-жарак немесе бекіткіштер жұмыс істеп түрған сымға тисе, электр құралының ашық металл бөлшектерін белсендіріп, пайдаланушыға ток соғуы мүмкін.
¥зын бүрғы қондырмаларын пайдалану үшін қауіпсіздік нұсқаулары
Бурғы кондырмасының максималдық жылдамдығынан жоғары жылдамдықта жұмыс істемеңіз. Жоғары жылдамдықтарда кондырма дайындамаға тимей бос айналса бүгіліп жеке жаракаттануға алып келуі мүмкін.
Эрдайым бурғылауды төмен жылдамдықта және қондырма ұшы дайындамаға тиіп түрган күйде бастаңыз. Жоғары жылдамдықтарда қондырма дайындамаға тимей бос айналса бүгіліп жеке жаракаттануға алып келуі мүмкін.
Кондырмага сай сызыкта басыңыз, тым катты баспаңыз. Кондырмалар бүгіліп сынуға немесе бақылау жоғалтуға және жеке жарақаттануға алып келуі мүмкін.
Косымша кауіпсіздік нускаулықтары
Электр куралын берік устаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қыскаша жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіціз. Кысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шакырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын закымдау жарылысқа алып келуі
148|Қазақ
мумкін. Су кубырын зақымдау материалдық зиянға алып келуі мумкін.
Электр куралын жерге коюдан алдын оның
токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр
курал бақылауының жоғалтуына алып келуі мумкін.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйыкталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызыл кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші
өнімдерінде пайдаланыңыз. Сол арқылы
аккумуляторды қауіпті, артық жуктеуден сақтайсыз.
Аккумуляторды, жылудан, сондай-ак,
мысалы, үздіксіз күн жарығынан, оттан,
кірден, судан және ылғалдан қорғаңыз.
Жарылыс және қысқа түйықталу қаупі
туындайды.
▶ Сыналанса, электр куралын бірден сөндіріңіз. Тебуді тудыратын жоғары реактивті күштерден абай болыңыз. Электр курал егер электр куралы артық жуктелсе немесе өнделетін дайындамада қысылса ол сыналады.
▶ Беріліс ауыстырып-қосқышын немесе жұмыс режимдерін ауыстырып-қосқышты әрдайым тірелгенше жылжытыңыз немесе айналдырыңыз. Әйтпесе электр күралына зақым келтіруңіз мүмкін.
Электр күралында кез келген жұмыстарды (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) орындау алдында және оны тасымалдау және сақтау кезінде айналу бағытын ауыстырып-қосқышты ортаңғы күйге жылжытыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.
Өнім және қуат сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Бул электр құралы бұрандаларды бұрап бекітуге және бұрап босатуға, сондай-ақ ағаш, металл, керамика мен синтетикалық материалдар бойынша бұргылауға арналған. GSВ аккумуляторлық дрель-шуруп бұрауышы, сонымен қатар кірпіш, кірпіш қалау мен тас бойынша сокқымен бұргылау үшін қолданылады.
Көрсетілген курамды бөлшектер
Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.
(1) Курал бекіткіші
(2) Жылдам кыскыш бурғылау патроны
(3) Терендік шектегіші
(4) Косымша тутка (беті окшауланған)
(5) Косымша тутка төсемі
(6) Терендік шектегішін реттегіш қатпарлы бұранда
(7) Айналу моментін алдын ала тандауға арналған реттегіш сақина
(8) Жумыс режимдерін ауыстырып-қосқыш
(9) Беріліс ауыстырып-қосқышы
(10) Турлі-түсті кыскыш
(11) Кайыс устағышы
(12) Аккумулятор
(13) Аккумуляторды босату түймесі
(14) Бит устағышы ^a)
(15) Жумыс шамы
(16) Артык жуктемеден корғаныс индикаторы
(17) Айналу бағытын ауыстырып-қосқыш
(18) Ажыраткыш
(19) Тутка (беті окшауланған)
a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
A) 20–25 °C температурасында GBA 18V 4.0Ah аккумуляторымен элшенеді.
В) GBA 18V 1.5Ah және GBA 18V 12Ah арқылы өлшенеді.
Техникалық мәліметтер
| Аккумуляторлықдрель-шуруп бурауыш GSR 18 VE-EC GSB 18 VE-EC |
| Өнім нөмірі | 3 601 JF1 1.. 3 601 JF1 3.. |
| Номиналды кернеу В= 18 18 | | |
| Бос жүріс күйіндегі айналу жилігі ^A) |
| Аккумуляторлықдрель-шуруп бурауыш GSR 18 VE-EC GSB 18 VE-EC |
| – 1-беріліс мин | -1 | 0–480 0–480 | |
| – 2-беріліс мин | -1 | 0–2 100 0–2 100 | |
| Сокқы саны мин | -1 | – 0–31 500 | |
| ISO 5393 (2017) стандарты бойынша қатты/жұмсақ материалдарды бұрал бекіту кезіндегі айналу моменті ^A) | Нм 75/47 75/47 | | |
| Макс. саңылау диаметрі (1-ші/2-ші беріліс) |
| – Кірпіш қалау мм – 16 | | | |
| – Болат мм 13 13 | | | |
| – Ағаш мм 82 82 | | | |
| Бурандалардың макс. диаметрі мм 12 12 | | | |
| Бұргғылау патронының қысу диапазоны 1,5–13 1,5–13 | | | |
| Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^B) | кг | 2,1–3,2 | 2,2–3,2 |
| Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы | °C | 0 ... +35 | 0 ... +35 |
| Жұмыс кезіндегі және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы | °C | –20 ... +50 | –20 ... +50 |
| ұсынылатын аккумуляторлар | | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| ұсынылатын зарядтағыш құрылғылар | | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
EN 62841-2-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері. Шуыл деңгейі жұмыс барысында белгіленген шамадан асып кетүі мүмкін.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады
| Дыбыстык крысым деңгейі | дБ(А) | <70 | 87 |
| Дыбыстык куат деңгейі | дБ(А) | - | 98 |
| К дәлсіздігі | дБ | 5 | 5 |
| Кулак корғанысын тағыңыз! | | | |
Жалпы діріл мәндері а, (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-1 бойынша есептелген:
Бурғылау:
| a_h | M/c^2 | <2,5 | <2,5 |
| K | M/c^2 | 1,5 | 1,5 |
| Соккымен бурғылау: |
| a_h | M/c^2 | - | 15,5 |
| K | M/c^2 | - | 1,5 |
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр куралының негізгі жұмыстары үшін берілген. Егер электр курал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл
150|Қазақ
букіл жұмыс уақыты үшін тербелу және шуыл шығаруды
қатты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Жинау
Аккумуляторды электр күралмен кез кепген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр күралды тасымалдау және сақтау кезінде шығарыңыз.
▶ Тек техникалық мәліметтерде жазылған зарядтағыш құрылғыларды пайдаланыңыз. Тек қана мүндай зарядтағыш құрылғылар электр құралыңызда пайдаланылатын литий-иондық аккумулятормен үйлесімді.
Нускау: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан алдын толық зарядтаңыз.
Литий-иондык аккумуляторды пайдалану мерзімін
кыскартусыз кез келген уақытта зарядтауға болады.
Зарядтау процесін үзу аккумулятордың закымдалуына
әкөлемейді.
Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" (электрондык элементтерді корғау) арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.
Электр күралы автоматты ошкеннен соң қосқыш/өшіргішті енді басушы болмаңыз. әйтпесе
аккумулятор закымдануы мүмкін.
Аккумуляторды шығару
Аккумулятордың (12) екі бекіту басқышы бар, олар аккумуляторды ашу пернесінің (13) кездейсок басылып, аккумулятордың түсіп кетуінен сақтайды. Аккумулятор электр құралында орнатулы болса, оны серіппе жайында ұстан тұрады.
Аккумуляторды (12) шығару үшін аккумуляторды босату түймесін (13) басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.
Аккумулятор заряды деңгейінің индикаторы
Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін керсетеді. centerсіздік турғысынан заряд деңгейін электр куралының жұмыссыз күйінде гана шақыруға болады.
Заряд деңгейін көрсету үшін заряд деңгейінің
индикаторына арналған өнемесе түймесін басыңыз.
Мұны аккумулятор шығарылғанда да орындауға болады.
Заряд деңгейінің индикаторына арналған түймені
басқаннан кейін ешқандай жарық,диоды жанбаса, бул
аккумулятордың ақаулы және оны ауыстыру керек
екендігін білдіреді.
| Уздіксіз жарык 3× жасыл 60-100 % |
| Уздіксіз жарык 2× жасыл 30-60 % |
| Уздіксіз жарык 1× жасыл 5-30 % |
| Уздіксіз жарык 5× жасыл 80-100 % |
| Уздіксіз жарык 4× жасыл 60-80 % |
| Уздіксіз жарык 3× жасыл 40-60 % |
| Уздіксіз жарык 2× жасыл 20-40 % |
| Уздіксіз жарык 1× жасыл 5-20 % |
Электр құралыңызды тек қосалқы түтқамен бірге пайдаланыңыз (4).
▶ Кез келген жумысты орындау алдында косымша тутканың нык тартылғанына кез жеткізіңіз.
Бақылау мүмкіндігінен айырылу жаракат алуға әкелуі мүмкін. Қосымша түтқа бекіту әдісіне жарамды айналу моментімен тартылғанын ескеріңіз, оны электр құралына, қосымша түтқаның кез келген қозғалысы бұргылау осінің айналасында немесе бойында мүмкін болмайтындай, бекітіңіз.
Косымша тутканы орнату
Косымша тутканы ашу ушін косымша тутканың астыңғы бөлігін (4) сағат тілінің бағытына қарсы бураңыз.
Косымша тутканың төсемін (5) кері тартып, оны осы күйде устап тұрыңыз.
Косымша тутканы электр куралына орнату үшін, оны бүрғылау патроны арқылы өткізіп жылжытыңыз.
Содан кейін төсемді (5) жіберіңіз.
Содан кейін қосымша түтқаның (4) астыңғы бөлігін сағат тілінің бағытымен бұрал бекітіңіз.
Қауіпсіз және ыңғайлы жұмыс күйіне қол жеткізу үшін қосымша түтқаны (4) кез келген жаққа қайыруға болады.
Қосымша тутқаның (4) астыңғы бөлігін сағат тілінің бағытына қарсы бұrap, қосымша тутқаны (4) қалаулы күйге қайырыңыз. Содан кейін қосымша тутқаның (4) астыңғы бөлігін сағат тілінің бағытымен бұrap бекітіңіз.
Бурғылау терендігін орнату
Терендік шектегішімен (3) кажетті бұрғылау терендігін X реттеуге болады.
Терендік шектегішн реттегіш қатпарлы бұранданы (6) босатып, терендік шектегішн қосымша түтқаға (4) енгізіңіз.
Терендік шектегішін (3), бұрғы үштығы мен терендік шектегіші (3) үшының арасындағы қашықтық қажетті X бұрғылау терендігіне сәйкес келетіндей, тартыңыз.
Терендік шектегішін реттегіш қатпарлы бұранданы (6) қайтадан бұрап бекітіңіз.
Куралды алмастыру (А суретін караңыз)
Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
Жылдам тартылатын бүргылау патронын (2) айналу бағытында ① бурау арқылы аспап орнатылғаныша ашыңыз. Аспапты орнатыңыз.
Жылдам тартылатын бүргылау патронының (2) төлкесін айналу бағытымен ② колмен мықтап бекітіңіз. Бүргылау патроны автоматты түрде бекітіледі.
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыкқа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.
Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.
- Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
- P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.
Пайдалану
Пайдалануға ендіру
Нускау: Электр құралыңызға арналмаған аккумуляторды пайдалану қате жұмыс істеуіне немесе электр құралының закымдануына алып келуі мүмкін.
Айналу бағытының ауыстырып-қосқышын (17) ұяшыққа бекітілгенін және ұяшыққа берік тиіп түрганын сезгенше салыңыз. Зарядталған аккумуляторды (12) разъемға бекітілгенін және разъемға тығыз тиіп түрганын сезгенше салыңыз.
Бурау бағытын реттеу (В суретін қараңыз)
▶ Айналу бағытын ауыстырып-қосқышты (17) электр куралы төктап түрганда ғана пайдаланыңыз.
Айналу бағытының ауыстырып-қосқышы (17) көмегімен
айналу бағытын өлшеуге болады. Бірақ қосқышты/
өшіргішті (18) басканда бүл мүмкін емес.
Оң жаққа айналу бағыты: бұргғылау және шуруптарды бұрап бекіту үшін айналу бағытының ауыстырып-косқышын (17) солға тірелгенше басыңыз.
Сол жакка айналу бағыты: бұрандалар мен
сомындарды босату немесе бұрап алу үшін айналу
бағытының ауыстырып-қосқышын (17) онға тірелгенше
басыңыз.
Жумыс режимдерін ауыстырып-қосқышты (8) "Бүргылау" белгісіне орнатыңыз.
Бурау
Жұмыс режимдерін ауыстырып-қосқышты (8) "Бурау" белгісіне орнатыңыз.
Соккымен бурғылау (GSB 18 VE-EC)
Жумыс режимдерін ауыстырып-қосқышты (8) "Сокқымен бұргғылау" белгісіне орнатыңыз.
Айналу моментін алдын ала тандау (бурау жумыс режимі үшін жарамды)
Айналу моментін алдын ала тандауға арналған реттегіш сакинаның (7) кемегімен қажетті айналу моментін 25 қадам бойынша алдын ала тандауға болады. Реттелген айналу моментіне жеткенде электр құралы төктап қалады.
Механикалық берілісті тандау
▶ Берілісті таңдау ауыстырып-қосқышын (9) электр кұрылғысы төктап түрганда гана пайдаланыңыз.
I берilis:
Төмен айналу жилігінің диапазоны; үлкен бұрғы диаметрімен жұмыс істеу немесе бұрап бекіту үшін.
II берilis:
Жоғары айналу жилігінің диапазоны; кіші бұрғы диаметрімен жұмыс істеу үшін.
152|Қазақ
Ажыраткыш
Жарык диоды (15) косу/өшіру косқышы (18) сәл немесе толық басылғанда жанып, жарық жеткіліксіз жұмыс аймақтарын жарықтандыруға мүмкіндік береді.
Электр куралды өшіру үшін қосқышты/өшіргішті (18) жіберіңіз.
Жылдам өшіру (Kickback Control)
Жылдам өшіру (Kickback Control) электр куралын жақсырақ бақылауға көмектеседі және осылайша Kickback Control куралынсыз электр куралдарымен салыстырганда пайдаланушы қорғанысын да күшейтеді. Электр куралы бүргы айналасында кездейсок және күтілмеген айналса, электр куралы өшеді.
Жылдам өшіру электр құралындағы жарық диодының жыпылықтауы арқылы көрсетіледі.
Қайта іске қосу үшін ажыратқышты жіберіп, қайта басыңыз.
▶ Erep Kickback Control функциясы ақаулы болса, бұрғылау машинасы будан былай қосылмайды. Электр күралыңызды тек қана білікті маманға және түпнусқа қосалқы бөлшектермен бірге жөндетіңіз.
Айналу моментін орнату
Коскышты/өшіргішті (18) басу кушін өзгерте отырып, қосылған құралдың айналымдар санын біртіндеп реттеуге болады.
Коскышты/өшіргішті (18) жай басканда, электр күрал төменірек айналымдар санымен жұмыс істейді. Басу күші күшейгенде айналу саны артады.
Температураға тәуелді артық жүктемеден қорғаныс
Максаты бойынша қолдану кезінде, электр құралына артық жуктеме түспейді. Жуктеме шамадан артық болғанда немесе рүқсат етілген аккумулятор температурасының диапазонынан асырғанда, айналу жиілігі азаяды. Электр құралы аккумулятор рүқсат етілген температураға жеткеннен кейін толық айналу жиілігімен жұмыс істейді.
Температураға тәуелді артық жүктемеден қорғаныс электр құралында жарық диодының (16) қызыл түспен жануы арқылы көрсетіледі. Жарық диоды (16) өшсе, бүл құрылғының рұқсат етілген аккумулятор температурасы диапазонына жеткенін білдіреді.
Пайдалану бойынша нускаулар
Электр құралын бұрандаға тек өшірілген қүйде қойыңыз. Айналып түрған алмалы-салмалы аспаптар сырғып кетуі мүмкін.
Бурауыш биттерді немесе эмбебап бит устағышын алып тастау үшін көмекші кұралды пайдалануға болады.
Кайыс устағышы
Қайыс ұстағышымен (11) мысалы, электр құралын қайыска асуға болады. Сонда, екі қолыңыз бос болып, электр құралы жұмыс істеуге дайын болады.
Түрлі-түсті қыскыш (D суретін қараңыз)
Түрлі-түсті кыскыш (10) аркылы электр құралын бөлек белгілеуге болады.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.
Өнімдерді олардың сақтығын қамтамасыз ететін,
өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы акпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALы ақпаратты сатып алушыға беруге міндетті;
- Идентификациялық сипаттары жоқ (жоғалған),
жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар
және пайдалану бойынша нұсқаулығы (кітапшасы),
міндетті сәйкестік сертификаты немесе сәйкестік
белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Казақстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:
Электр құралы кепілді пайдалану мерзімінің ішінде
өндірушінің кесірінен істен шыққан жағдайда, өнім иесі
төменdegі шарттар орындалғанда кепілдік бойынша тегін
жөндеуге құқылы болады:
- механикалык зақымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б.
сияқты құрал бөліктерінің қызмет ету мерзімін
қыскартатын қалыпытү тозу нәтижесінде қажеттілігі
туындаған жәндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің, пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулагышының қараюы немесе көмірленуі.)
Тасымалдау
Бул литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.
Ушінші тулғалар (мысалы, әye көлігі немесе жіберу)
орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.
Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.
Кәдеге жарату
Электр куралдарды, аккумуляторларды,
керек-жарактарды және орау
материалдарын экологиялық түргыдан
дурыс утилизациялауға тапсыру керек.
Электр куралдарды және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз!
Тек қана ЕО елдері үшін:
Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/ЕС ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет.
Аккумуляторлар/батареялар:
Литий-иондык:
Тасымалдау беліміндегі нускауларды орынданыз (караныз „Тасымалдау“, Бет 153).
Română
