NAUDOJIMO INSTRUKCIJA GSR 18 VE2LI Professional BOSCH
Lietuvių k. ......Puslapis 212
한국어 ......페이지 218
عربية 225

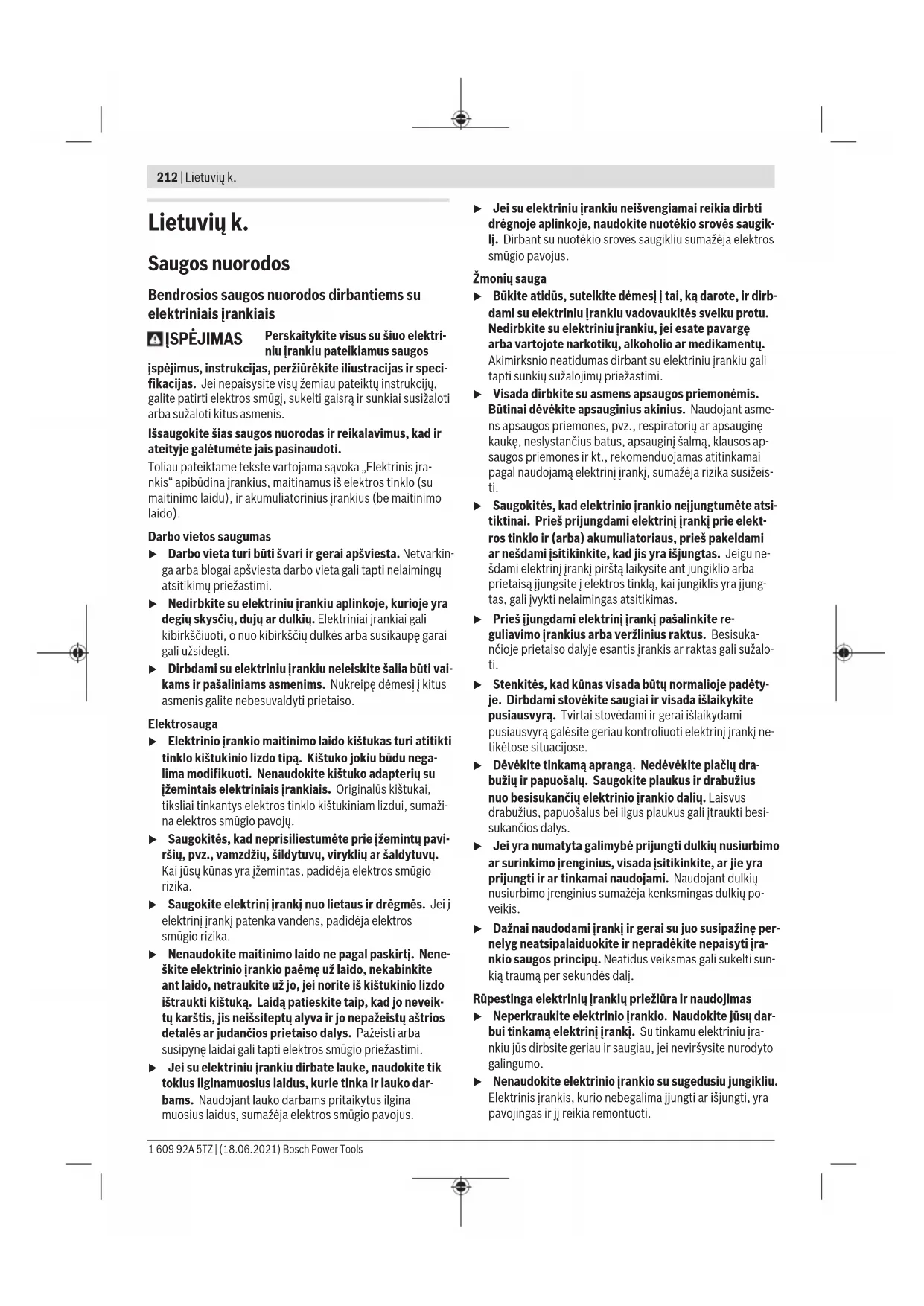

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų pavi-ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-sukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
Rūpeestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarüs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti jrankio netikėtose situacijose.
Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas
Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumu pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera-
tūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.
Techninė priežiūra
Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.
Saugos nuorodos dirbantiems su grężimo mašinomis ir grężtuvais
Saugos nuorodos atliekant bet kokius darbus
▶ Grężdami su smūgiu dévėkite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
▶ Naudokite papildomą rankeną (-as). Nesuvaldžius, gali-ma susižaloti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus, elektrini įrankį laikykite už izoliuotų rankenu. Darbo įrankiui ar varžtui palietus laidą, kuriuo teka elektros srovė, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose teka elektros srovė, ir operatorių gali trenkti elektros smūgis.
Saugos nuorodos dirbantiems su ilgais gražtais
Niekada nedirbkite nustatę sūkių skaičių, didesnį už maksimalų ant gražto nurodytą sūkių skaičių. Esant di- desniam sūkių skaičiui, darbo įrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.
Visada pradėkite gręžti mažu greičiu, gražtą pridėję prie ruošinio. Esant didesniam sūkių skaičiui, darbo jrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.
▶ Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su gražtu, ir nespauskite per stipriai. Gražtas gali įlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.
Papildomos saugos nuorodos
Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvina-
nt varžtus gali atsirasti trumpalaikis reakcijos momentas.
▶ [tvirtinkite ruošinj. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali js-
214 | Lietuvių k.
trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio jrankio.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuva i, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.
Užsiblokavus darbo įrankiui, elektrini įrankį nedelsdami išjunkite. Būkite pasirengę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsi-blokuoja, kai elektrinis įrankis veikiamas per didele apkrova arba yra perkreipiamas apdirbamame ruošinyje.
▶ Greičiu perjungiklj stumkite ir veikimo režimu perjungiklj sukite visada iki atramos. Priešingu atveju galite pažeisti elektrinj jrankj.
Prieš atliekant elektrinio įrankio priežiūros darbus (pvz., techninę priežiūra, keičiant darbo įrankius ir t. t.), o taip pat jį transportuojant ir sandėliuojant, sukimosi krypties perjungiklj būtina nustatyti į vidurinę padėtį. Priešingu atveju galite susižeisti, netyčia nuspauđę jjungimo-išjungimo jungiklj.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Naudojimas pagal paskirti
Elektrinis įrankis yra skirtas varžtams jsukti ir išsukti bei gręžti j medieną, metalą, keramiką ir plastiką. Akumuliatorinis smūginis gręžtuvas-suktuvas GSB papildomai yra skirtas gręžti su smūgiu j plytas, mūro sieną ir akmenį.
Pavaizduoti įrankio elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Irankių įtvaras
(2) Greitojo užveržimo griebtuvas
(3) Gylio ribotuvas
(4) Papildoma rankena (izoliuotas rankenos paviršius)
(5) Papildomos rankenos intarpas
(6) Gylio ribotuvo nustatymo sparnuotasis varžtas
(7) Sukimo momento nustatymo žiedas
(8) Veikimo režimų perjungiklis
(9) Greičių perjungiklis
(10) Spalvota juostelė
(11) Laikiklis tvirtinti prie diržo
(12) Ličio jonų
(13) Akumuliatoriaus atblokavimo klavišas
(14) Antgalių laikiklis ^a)
(16) Apsaugos nuo perkrovos indikatorius
(17) Sukimosi krypties perjungiklis
(18) Ijungimo-išjungimo jungiklis
(19) Rankena (izoliuotas rankenos paviršius)
a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Techniniai duomenys
| Akumuliatorinis grėtuvassuktuvas GSR 18 VE-EC GSB 18 VE-EC |
| Gaminio numeris | | 3 601 JF1 1.. 3 601 JF1 3.. |
| Nominalioji jtampa V= 18 18 | | |
| Tuščiosios eigos sūkių skaičiusA) | | |
| - 1. greitis min | -1 | 0–480 0–480 |
| - 2. greitis min | -1 | 0–2 100 0–2 100 |
| Smūgių skaičius min | -1 | - 0–31 500 |
| Sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393 (2017)A) | Nm 75/47 75/47 | |
| Maks. grėžinio ∅ (1./2. greitis) | | |
| - Mūro siena mm – 16 | | |
1 609 92A 5TZ | (18.06.2021) Bosch Power Tools
Lietuvių k. | 215
Akumuliatorinis grežtuvassuktuvas GSR 18 VE-EC GSB 18 VE-EC
| – Plienas mm 13 13 | | |
| – Mediena mm 82 82 | | |
| Maks. varžty ∅ mm 12 12 | | |
| Griebtuvo kumštelių praskėtimo ribos 1,5–13 1,5–13 | | |
| Svoris pagal „EPTA-Procedure 01:2014+B) | kg 2,1–3,2 2,2–3,2 | |
| Rekomenduojama aplinkos temperatūra jkraunant °C 0 ... +35 0 ... +35 | | |
| leidžiamoji aplinkos temperatūra veikiant ir sandėliuojant °C –20 ... +50 –20 ... +50 | | |
| Rekomenduojami akumuliatoriai GBA 18V... | | GBA 18V... |
| ProCORE18V... |
| Rekomenduojami krovikliai GAL 18... | | GAL 18... |
| GAX 18... |
| GAL 36... |
A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 4.0Ah
B) Išmatuota su GBA 18V 1.5Ah ir GBA 18V 12Ah
GSR 18 VE-EC GSB 18 VE-EC
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-1.
Triukšmo lygis darbo metu nurodytas vertes gali viršyti.
Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia
| Garso slėgio lygis | dB(A) | <70 | 87 |
| Garso galios lygis | dB(A) | - | 98 |
| Paklaida K | dB | 5 | 5 |
| Dirbkite su klausos apsaugos priemonėmis! |
Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-1:
| Grężimas: |
| a_h | m/s^2 | <2,5 | <2,5 |
| K | m/s^2 | 1,5 | 1,5 |
| Grężimas su smūgiu: |
| a_h | m/s^2 | - | 15,5 |
| K | m/s^2 | - | 1,5 |
Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpi gali žymiai padidėti.
Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Montavimas
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant technine priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
216 | Lietuvių k.
Akumuliatoriaus ikrovimas
Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame įrankyje naudojamo ličio jonų akumuliatoriaus.
Nuoroda: akumuliatorius pristatomas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąj naudojimą akumuliatorių kroviklyje visiškai jkraukite.
Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.
Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.
▶ Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių.
Akumuliatoriaus išémimas
Akumuliatoriuje (12) yra dvi fiksavimo pakopos, kurios sau-go, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą (13), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių (12), paspauskite atblokavimo klavišą (13) ir išimkite akumuliatorių iš elektrinio įrankio.
Traukdami nenaudokite jėgos.
Akumuliatoriaus ikrovos büklès indikatorius
Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.
Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . įai galima ir tada, kai akumuliatorius yra išimtas.
Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.
Akumuliatoriaus tipas GBA 18V...
LEDs Talpa
| Šviečia nuolat 3× žalias 60–100 % |
| Šviečia nuolat 2× žalias 30–60 % |
| Šviečia nuolat 1× žalias 5–30 % |
| Mirksi 1× žalias 0–5 % |
Akumuliatoriaus tipas ProCORE18V...
LEDs Talpa
| Šviečia nuolat 5× žalias 80-100 % |
| Šviečia nuolat 4× žalias 60-80 % |
LEDs Talpa
| Šviečia nuolat 3× žalias 40-60% |
| Šviečia nuolat 2× žalias 20-40% |
| Šviečia nuolat 1× žalias 5-20% |
| Mirksi 1× žalias 0-5% |
Pagalbiné rankena
▶ Elektrini įrankį naudokite tik su papildoma rankena (4).
Prieš pradėdami bet kokį darbą įsitikinkite, kad tvirtai užveržta papildoma rankena. Nesuvaldžius elektrinio jrankio, galima susižeisti. Atkreipkite dėmesį į tai, kad papildoma rankena būtų užveržta tvirtinimo metodui skirtu sukimo momentu; papildomą rankeną ją prie elektrinio jrankio tvirtinkite taip, kad ji negalėtų judėti nei apie gręžimo ašį, nei išilgai jos.
Papildomos rankenos montavimas
Norėdami papildomą rankeną atverti, sukite papildomos rankenos (4) apatinę dalį prieš laikrodžio rodyklę.
Papildomos rankenos (5) intarpą patraukite atgal ir laikykite toje padętyje.
Norėdami papildomą rankeną pritvirtinti prie elektrinio jrankio, perkiškite ją per griebtuvą.
Tada atleiskite intarpą (5).
Vėl užveržkite papildomos rankenos (4) apatinę dalj, sukdami ją pagal laikrodžio rodyklę.
Papildomą rankeną (4) galite pasukti taip, kad darbo padėtis būty kuo saugesnė ir mažiausia varginanti.
Papildomos rankenos (4) apatinę dalj pasukite prieš laikrodžio rodyklę ir nustatykite papildomą rankeną (4) j norimą padėtį. Vėl užveržkite papildomos rankenos (4) apatinę dalį, sukdami ją pagal laikrodžio rodyklę.
Grężimo gylio nustatymas
Gylio ribotuvu (3) galima nustatyti pageidaujamą grężimo gyli X.
Atsukite gylio ribotuvo nustatymo sparnuotajj varžta (6) ir j papildomą rankeną (4) jstatykite gylio ribotuvą.
Ištraukite gylio ribotuvą (3) tiek, kad atstumas tarp grąžto viršūnės ir gylio ribotuvo galo (3) būtų lygus norimam gręžimo gyliui X.
Vėl tvirtai užveržkite gylio ribotuvo nustatymo sparnuotajį varžtą (6).
Irankio keitimas (žr. A pav.)
Prieš atliekant bet kokius elektrinio jrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant jrankj ir t. t.), o taip pat elektrinį jrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
Greitojo užveržimo griebtuvą (2), sukdami ① kryptimi, atidarykite tiek, kad galétuméte jstatyti darbo įrankį. Istatykite įrankį.
Tvirtai užveržkite ranka greitojo užveržimo griebtuvo (2) jvorę, sukdami kryptimi ②. Tokiu būdu griebtuvas bus automatiškai užfiksuojamas.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Naudojimas
Paruošimas naudoti
Akumuliatoriaus įdėjimas
Nuoroda: Naudojant elektriniam jrankiui netinkamus akumuliatorius, elektrinis jrankis gali pradėti netinkamai veikti arba gali būti pažeistas.
Kad apsaugotumėte nuo netikėto jjungimo, sukimosi krypties perjungiklį (17) nustatykite į vidurinę padėtį. Ikrautą akumuliatorių (12) stumkite į rankeną, kol pajusite, kad jis užsifiksavo ir gerai prigludo prie rankenos.
Sukimosi krypties nustatymas (žr. B pav.)
▶ Sukimosi krypties perjungiklj (17) junkite tik tada, kai elektrinis irankis neveikia.
Sukimosi krypties perjungikliu (17) galite pakeisti elektrinio jrankio sukimosi kryptj. Tačiau tuomet, kai jjungimo-išjungimo jungiklis (18) yra nuspaustas, tai padaryti yra nejmanoma.
Dešininis sukimasis: noređami gręžti ir jsukti varžtus, spauskite sukimosi krypties perjungikli (17) i kairę iki atramos.
Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklj (17) j dešinę iki atramos.
Veikimo režimo pasirinkimas
Gręžimas
Veikimo režimų perjungiklj (8) nustatykite ties simboliu „Gręžimas“.
Sukimas
Veikimo režimų perjungiklj (8) nustatykite ties simboliu „Sukimas“.
Gręžimas su smūgiu (GSB 18 VE-EC)
Veikimo režimų perjungiklj (8) nustatykite ties simboliu „Gręžimas su smūgiu“.
Sukimo momento išankstinis nustatymas (galioja veikimo režimui „Sukimas“)
Sukimo momento reguliavimo žiedu (7) 25 pakopomis galite nustatyti reikiamą sukimo momentą. Kai tik pasiekiamas nustatytas sukimo momentas, darbo įrankis sustabdomas.
Mechaninis greičių perjungimas
▶ Greičių perjungikli (9) junkite tik tada, kai elektrinis įrankis neveikia.
1. greitis:
Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti.
2. greitis:
Didelio sūkių skaičiaus diapazonas, skirtas mažo skersmens kiaurymėms gręžti.
ljungimas ir išjungimas
Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjungimo jungiklį (18) ir laikykite įį paspaustą.
Darbinė lemputė (15) šviečia, kai šiek tiek arba visiškai nuspaustas jungimo-išjungimo jungiklis (18); jis apšviečia darbine sritj, kai ji nepakankamai apšviesta.
Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (18).
Greitojo atjungimo jtaisas („Kickback Control“)
Greitojo atjungimo įtaisas ("KickBack Control") užtikrina geresnę elektrinio įrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais įrankiais be "KickBack Control". Staiga ir ne-tikėtai pradėjus suktis elektriniam įrankiui apie grąžto ašį, elektrinis įrankis išsijungia.
Apie greitą išjungimą praneša ant elektrinio įrankio mirksintis šviesadiodis indikatorius.
Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklj atleiskite ir paspauskite iš naujo.
- Jei „Kickback Control“ funkcija pažeista, grežtuvo nebus galima ljungti. Elektrini įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias at-sargines dalis.
Sūkių reguliavimas
Jungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj (18).
Lengvai spaudžiant jjungimo-išjungimo jungiklj (18), jrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklj, sūkiai atitinkamai padidėja.
218|한국어
Su temperatūros pokyčiu susijusi apsauga nuo perkrovos
Jei elektrinis jrankis naudojamas pagal paskirtj, jis nebus veikiamas perkrovos. Esant per didelei apkrovai arba akumuliatoriaus temperatūrai esant už leidžiamojo temperatūros diapazono ribų, sumažinamas sūkių skaičius. Elektrinis jrankis visu maksimaliu skaičiumi pradės veikti tik tada, kai bus pasiekta leidžiamoji akumuliatoriaus temperatūra.
Su temperatūros pokyčiu susijusi apsauga nuo perkrovos rodoma ant elektrinio jrankio esančiu, raudonai šviečiančiu šviesos diodu (16). Jei šviesos diodas (16) užgeso, vadinasi jrankis vél pasiekė leidžiamajį akumuliatoriaus temperatūros diapazoną.
Darbo patarimai
I varžta jremkite tik išjungta elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.
Norint išimti suktuvo antgalj arba universalų antgalių laikiklj, galima naudoti pagalbinį įrankį.
Laikiklis tvirtinti prie diržo
Pasinaudodami laikikliu, skirtu tvirtinti prie diržo (11), elektrinj prietaisą galite pakabinti, pvz., ant diržo. Tada Jūsų abi rankos bus laisvos, o elektrinis prietaisas bus patogioje ir pasiekiamoje vietoje.
Spalvota juostelė (žr. D pav.)
Spalvota juostele (10) elektrinj jrankj galite individualiai paženklinti.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.
Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.
Šalinimas
Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Akumuliatoriai ir baterijos:
Ličio jonų:
prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 218).
한국어
안전 수칙
전동공구 일반 안전 수칙
경고
