LIETOŠANAS INSTRUKCIJA GSR 18 VE2LI Professional BOSCH
Latviešu .... Lappuse 204
Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÁ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām.

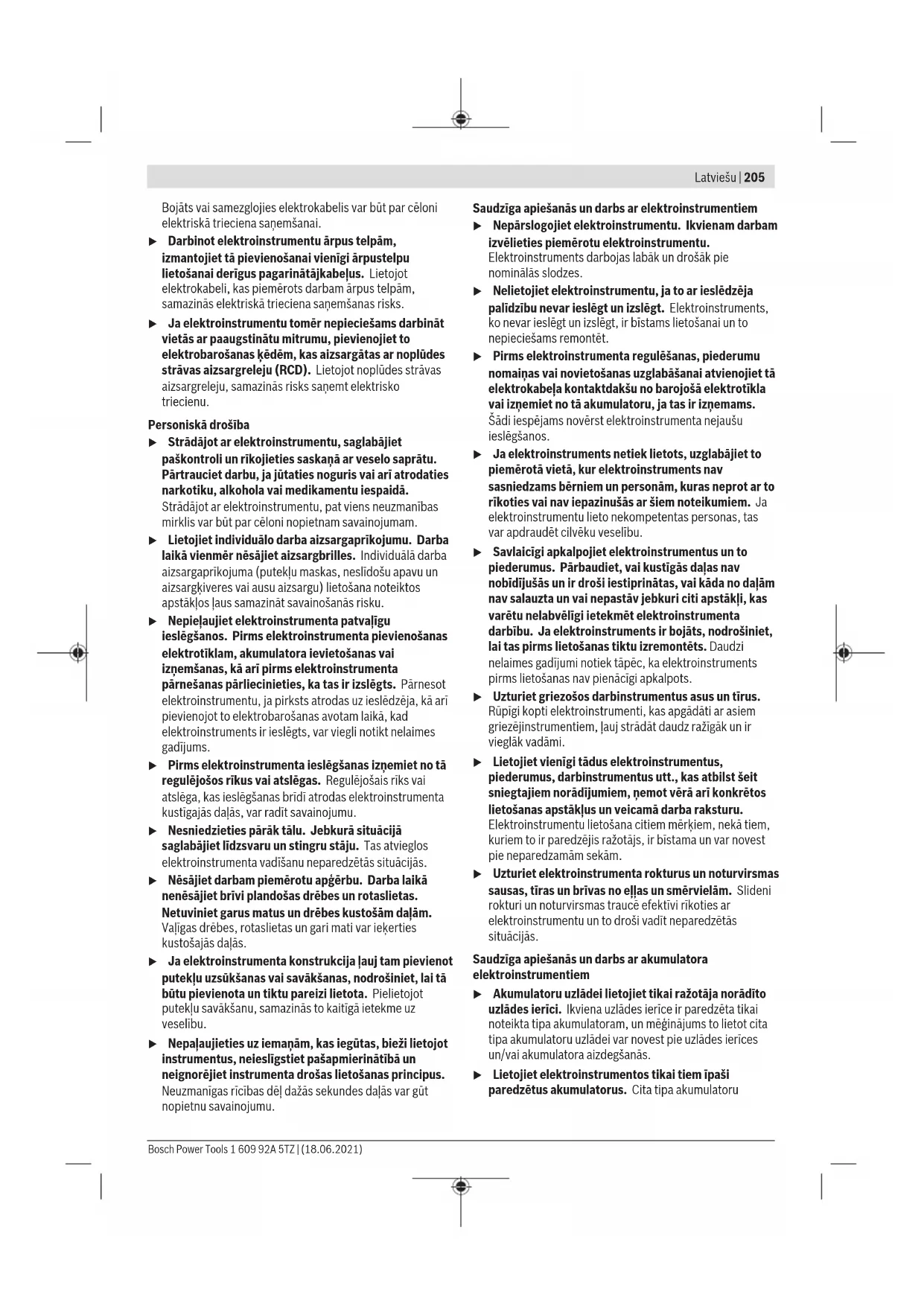

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rikojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos Įaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās dalās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstarns lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pârbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadit neparedzētās situācijās.
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
▶ Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru
lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radit neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanas uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.
Drošibas noteikumi urbjmašinâm un skrūvgriežiem
Drošības noteikumi visu veidu darbībām
▶ Triecienurbšanas laikā nėsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zaudēšanu.
▶ Lietojiet papildrokturi(-us). Kontroles zaudēšana var klūt par cēloni savainojumiem.
▶ Turiet elektroinstrumentu aiz izolëtajäm noturvirsmäm, veicot darbības, kuru laikā griešanas piederums vai stiprinošie elementi var skart sleptus elektriskos vadus. Griešanas piederumam vai stiprinošajiem elementiem skarot spriegumnesošus vadus, spriegums var nonåkt arī uz elektroinstrumenta
nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Drošibas noteikumi, lietojot garus urbjus
▶ Nekad nepārsniedziet urbim norādīto maksimālo griešanās ātrumu. Pie lielākām ātruma vērtībām, rotējot brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis var saliekties, savainojot lietotāju.
Vienmēr uzsāciet urbšanu ar nelielu ātrumu, kontaktējot urbja smaili ar apstrādājamo priekšmetu. Pie lielākām ātruma vērtībām, rotējot brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis var saliekties, savainojot lietotāju.
Izdariet uz urbi spiedienu vienīgi virzienā, kas sakrit ar urbja garenisko asi, un neizdariet uz urbi pārāk stipru spiedienu.Urbis var saliekties vai salūzt, izraisot kontroles zaudēšanu pār darba procesu un savainojot lietotāju.
Papildu drošības noteikumi
▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments.
▶ Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslēgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī āreja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radit sprādziena un īsslēguma briesmas.
Nekavëjoties izslëdziet elektroinstrumentu, ja iestrëgst tajä iestiprinätais darbinstruments. Esiet gatavs augstam reaktivajam griezes momentam, kas var iedarboties uz Jüsu rokäm un izraisit atsitienu.
Darbinstruments var iestrēgt, ja elektroinstruments tiek pārslogots vai arī darbinstruments apstrādājamajā priekšmetā tiek saškiebts.
▶ Vienmēr pabīdiet pārnesumu pārslēdzēju vai pagrieziet darba režimu pārslēdzēju līdz galam.
Pretējā gadījumā elektroinstruments var tikt bojāts.
Pirms jebkuras darbības ar elektroinstrumentu (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas u.t.t.), kā arī pirms tā transportēšanas un novietošanas uzglabāšanai pārvietojiet griešanās virziena pārslēdzēju vidus stāvokli. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Pielietojums
Elektroinstruments ir paredzëts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī urbšanai kokā, metālā, keramikā un
plastmasā. Akumulatora triecienurbjmašina – skrūvgriezis GSB ir ari paredzēta triecienurbšanai kieğelos, betonā un akmenī.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Darbinstrumenta turētājs
(2) Bezatslėgas urbjpatrona
(3) Dziluma ierobežotājs
(4) Papildrokturis (ar izolētu noturvirsmu)
(5) Papildroktura vidus posms
(6) Spärnskrüve dziljuma ierobežotāja fiksēšanai
(7) Gredzens griezes momenta iestatišanai
(8) Darba režimu pārslēdzējs
(9) Pārnesumu pārslēdzējs
(10) Krāsains uzliktnis
(11) Turētājs stiprināšanai pie jostas
(12) Akumulators
(13) Akumulatora atbrivošanas taustiņš
(14) Uzgaļu turētājs ^a)
(15) LED gaismas avots
(16) Pārslodzes aizsardzības indikators
(17) Griešanās virziena pārslēdzējs
(18) leslēdzējs
(19) Rokturis (ar izolētu noturvirsmu)
a) Šeit attēlotie vai aprakstītle piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie dati
| Akumulatora urbjmašina - skrūvgriezis GSR 18 VE-EC GSB 18 VE-EC |
| Izstrādājuma numurs | 3 601 JF1 1.. 3 601 JF1 3.. |
| Nominālais spriegums V= 18 18 | | |
| Griešanās ātrums brīvgaitāA) | | |
| - 1. pārnesumā min | -1 | 0-480 0-480 |
| - 2. pārnesumā min | -1 | 0-2 100 0-2 100 |
| Triecienu biežums min | -1 | -0-31 500 |
| Griezes moments cietā/mīkstā skrūvēšanas režimā atbilstīgi ISO 5393 (2017)A) | Nm 75/47 75/47 | |
| Maks. urbuma ∅ (1./2. pārnesumā) | | |
| - Mūrī mm - 16 | | |
| - Tēraudā mm 13 13 | | |
| - Kokā | mm 82 82 | |
| Maks. skrūvju ∅ | mm 12 12 | |
| Urbjpatronas iespilēšanas diapazons | 1,5-13 | 1,5-13 |
| Svars atbilstīgi EPTA-Procedure 01:2014B) | kg 2,1-3,2 | 2,2-3,2 |
208 | Latviešu
Akumulatora urbjmašina - skrūvgriezis GSR 18 VE-EC GSB 18 VE-EC
| Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0 ... +35 0 ... +35 |
| Pieļaujamā apkārtējās vides temperatūra darbības laikā un glabāšanas laikā | °C -20 ... +50 -20 ... +50 | |
| Ieteicamie akumulatori GBA 18V... | ProCORE18V... | GBA 18V... ProCORE18V... |
| Ieteicamās uzlādes ierices GAL 18... | GAX 18... GAL 36... | GAL 18... GAX 18... GAL 36... |
A) Mērijums 20–25 °C temperatūrā ar akumulatoru GBA 18V 4.0Ah.
B) Mérits ar GBA 18V 1.5Ah un GBA 18V 12Ah.
GSR 18 VE-EC GSB 18 VE-EC
Trokšna emisijas vērtības noteiktas atbilstoši standartam EN 62841-2-1.
Trokšna limenis darba laikā var pārsniegt norādītās vērtības.
Elektroinstrumenta raditā trokšna limena A-izsvarotas tipiskas vērtības
| Skañas spiediena limenis | dB(A) | <70 | 87 |
| Akustiskās jaudas limenis | dB(A) | - | 98 |
| Mērijuma nenoteiktība K | dB | 5 | 5 |
| Lietojiet dzirdes aizsarglidzekļus! | | | |
Kopējā vibrācijas paātrinājuma vērtība a _n (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-1, kā ir norādīts tālāk:
| Urbšana |
| a_h | m/s^2 | <2,5 | <2,5 |
| K | m/s^2 | 1,5 | 1,5 |
| Triecienurbšana |
| a_h | m/s^2 | - | 15,5 |
| K | m/s^2 | - | 1,5 |
Šajā pamācibā norāditais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Montāža
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Akumulatora uzlāde
Izmantojiet tikai tehniskajos datos norādītās uzlādes ierīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Norāde: akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms
pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.
"Electronic Cell Protection (ECP)" (elektroniskās elementu aizsardzības) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārtrauc kustēties.
▶ Ja elektroinstruments ir automātiski izslēdzies, nemēginiet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēl var tikt bojāts akumulators.
Akumulatora iznemšana
Akumulatoram (12) ir divu pakāpju fiksators, kas ľauj novērst tā izkrišanu, nejauši nospiežot akumulatora fiksatora taustinu (13). Laikā, kad akumulators ir ievietots elektroinstrumentā, to notur vietā atspere.
Lai iznemtu akumulatoru (12), nospiediet atbrivošanas taustinu (13) un izvelciet akumulatoru no elektroinstrumenta. Nelietojiet šim nolükam pärak lielu spēku.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.
Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu evai. Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.
Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED diodes Uzlādes pakāpe
3 LED diodes deg pastāvīgi zaļā krāsā 60–100 %
2 LED diodes deg pastāvīgi zaļā krāsā 30–60 %
1 LED diode deg pastāvīgi zaļā krāsā 5–30 %
1 LED diode mirgo załā krāsā 0–5 %
Akumulatora tips ProCORE18V...
LED diodes Uzlādes pakāpe
5 LED diode deg pastāvīgi zaļā krāsā 80–100 %
4 LED diode deg pastāvīgi zaļā krāsā 60–80 %
LED diodes Uzlādes pakāpe
3 LED diodes deg pastāvīgi zaļā krāsā 40–60 %
2 LED diodes deg pastāvīgi zaļā krāsā 20-40 %
1 LED diode deg pastāvīgi zaļā krāsā 5–20 %
1 LED diode mirgo załā krāsā 0–5 %
Papildrokturis
▶ Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts papildrokturis (4).
Ik reizi pirms darba pärliecinieties, vai papildrokturis ir stingri nostiprināts. Ja tiek zaudēta kontrole pār instrumentu, var tikt gūti savainojumi. Nemiet vērā, ka papildrokturis tiek pievilkts ar piestiprināšanas metodei piemērotu griezes momentu; piestipriniet to pie elektroinstrumenta tā, lai to nekādā gadījumā nevarētu pakustināt ap urbšanas asi vai tās virzienā.
Papildroktura nostiprināšana
Lai atbrīvotu papildroktura stiprinājumu, atskrūvējiet papildroktura (4) apakšējo posmu, griežot to pretēji pulksteņa rāditāju kustības virzienam.
Pavelciet atpakal papildroktura vidus posmu (5) un noturiet to šadā stāvokli.
Lai papildrokturi nostiprinātu uz elektroinstrumenta, pārvietojiet tā stiprinājumu pāri urbjpatronai.
Nobeigumā atlaidiet papildroktura vidus posmu (5).
Pēc tam no jauna stingri pieskrūvējiet papildroktura (4) apakšējo posmu griežot to pulksteņa rādītāju kustības virzienā.
Papildroktura pagriešana
Lai būtu iespējams strādāt droši un bez noguruma, papildrokturi (4) var pagriezt un nostiprināt vēlamajā stāvokli.
Atskrūvējiet papildroktura (4) apakšējo posmu, griežot to pretēji pulksteņa rādītāju kustības virzienam, un tad pagrieziet papildrokturi (4) vēlamajā stāvokli. Pēc tam no jauna stingri pieskrūvējiet papildroktura (4) apakšējo posmu, griežot to pulksteņa rādītāju kustības virzienā.
Urbšanas dziluma iestatīšana
Ar dziluma ierobežotaja (3) palīdzību var iestatīt vēlamo urbšanas dzilumu X.
Atskrūvējiet spārnskrūvi urbšanas dziluma ierobežotāja fiksēšanai (6) un ievietojiet papildrokturi (4) urbšanas dziluma ierobežotāju.
Pavelciet dziluma ierobežotāju (3) uz priekšu tik daudz, lai attālums starp urbja smaili un dziluma ierobežotāja (3) galu atbilstu vēlamajam urbšanas dzilumam X.
No jauna stingri pieskrūvējiet spārnskrūvi urbšanas dziluma ierobežotāja fiksēšanai (6).
Darbinstrumenta nomaiņa (attēls A)
▶ Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas
210 | Latviešu
vienmēr izņemiet no elektroinstrumenta akumulatoru.
leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Atveriet bezatslēgas urbjpatronu (2), griežot tās aploci virzienā ①, līdz urbjpatronā klūst iespējams ievietot darbinstrumenta kātu. levietojiet darbinstrumentu urbjpatronā.
Ar roku spēcīgi grieziet bezatslēgas urbjpatronas (2) aploci virzienā ②. Lidz ar to urbjpatrona ir aizvērusies, automatiski fiksējot darbinstrumentu.
Puteklu un skaidu uzsükšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lietošana
Uzsākot lietošanu
Akumulatora ievietošana
Piezime. Lietojot Jūsu elektroinstrumentam nepiemērotus akumulatorus, var rasties traucējumi elektroinstrumenta funkcionēšanā vai arī tas var tikt bojāts.
Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvietojiet griešanās virziena pārslēdzēju (17) vidējā stāvokli. levietojiet uzlādētu akumulatoru (12) elektroinstrumenta rokturī, līdz tas tur fiksējas ar skaidri sadzirdamu troksni un cieši piespiežas rokturim.
Griešanās virziena izvēle (attēls B)
Pārvietojiet griešanās virziena pārslēdzēju (17) vienīgi laikā, kad elektroinstruments nedarbojas.
Ar griešanās virziena pārslēdzēju (17) var mainīt elektroinstrumenta griešanās virzienu. Ja ir nospiests ieslēdzējs (18), tas nav iespējams.
Griešanās virziens pa labi: veidojot urbumus un ieskrūvējot skruves, pārvietojiet griešanās virziena pārslēdzēju (17) līdz galam pa kreisi.
Griešanās virziens pa kreisi: izskrūvējot vai atskrūvējot skrūves un noskrūvējot uzgriežņus, pārvietojiet griešanās virziena pārslēdzēju (17) līdz galam pa labi.
Darba režima izvěle
Urbšana
Pārvietojiet darba režimu pārslēdzēju (8) pret simbolu „Urbšana”.
Skrūvēšana
Pārvietojiet darba režimu pārslēdzēju (8) pret simbolu „Skrūvēšana”.
Triecienurbšana (GSB 18 VE-EC)
Pārvietojiet darba režimu pārslēdzēju (8) pret simbolu „Triecienurbšana”.
Griezes momenta iestatīšana (iespējama darba režimā „Skrūvēšana")
Griežot griezes momenta iestatīšanas gredzenu (7), vajadzigo griezes momentu var iestatīt 25 pakāpēs. Griezes momentam sasniedzot izvēlēto vērtību, darbinstruments pārstāj griezties.
Mehāniskā pārnesumu pārslēgšana
▶ Pārvietojiet griešanās virziena pārslēdzēju (9) vienīgi laikā, kad elektroinstruments nedarbojas.
Pärnesums I:
Neliels griešanās ātrums, kas piemērots liela diametra urbumu veidošanai un skrūvju ieskrūvēšanai.
Pärnesums II:
Liels griešanās ātrums, kas ir piemērots urbumu veidošanai ar neliela diametra urbjiem.
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (18) un turiet to nospiestu.
LED darba lampa (15) iedegas, daļēji vai līdz galam nospiežot ieslēdzēju (18), un ľauj apgaismot apstrādes vietu nepietiekoša apgaismojuma gadījumā.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (18).
Ātrā izslēgšanās (Kickback Control)
Atsitiena kontroles funkcija (Kickback Control) lauj uzlabot kontroli pār elektroinstrumentu un paaugstina lietotāja aizsardzības pakāpi, salidzinājumā ar elektroinstrumentiem bez atsitiena kontroles funkcijas Kickback Control. Elektroinstrumentam pēkšni, neparedzēti pagriežoties ap urbja asi, tas izslēdzas.
Nostrādājot ātrās izslēgšanās funkcijai, uz elektroinstrumenta sāk mirgot LED gaismas avots.
Lai no jauna ieslēgtu elektroinstrumentu, atlaidiet un no jauna nospiediet ieslēdzēju.
Ja nedarbojas atsitiena kontroles funkcija Kickback Control, urbjmašinu vairs nav iespējams ieslēgt. Nodrošiniet, lai elektroinstrumentu remontētu vienīgi kvalificēts speciālists, nomaiņai izmantojot tikai originālās rezerves daļas.
Griešanās ātruma regulēšana
leslēgta elektroinstrumenta griešanās ātrumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēju (18).
Viegli nospiežot ieslēdzēju (18) elektroinstrumenta darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug ari griēšanās ātrums.
Termoatkarīga aizsardzība pret pārslodzi
Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Pie stipras noslodzes vai temperatūras, kas atrodas ārpus pielaujamo akumulatora temperatūras vērtību diapazona robežām, samazinās griešanās ātrums.
Akumulatora temperatūrai atgriežoties pieļaujamo vērtību diapazona robežās, elektroinstruments atsāk darboties ar pilnu ātrumu.
Nostrādājot termoatkarīgajai aizsardzībai pret pārslodzi, uz elektroinstrumenta iedegas sarkans LED indikators (16). Ja LED indikators (16) nodziest, tas nozīmē, ka instruments atkal ir pieļaujamo akumulatora vērtību diapazona robežas.
Norādījumi darbam
- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.
Lai iznemtu skrūvgrieža uzgali vai universālo turētāju, drīkst lietot palīgrīkus.
Turētājs stiprināšanai pie jostas
Izmantojot turētāju (11), elektroinstrumentu var piekarināt, piemēram, pie jostas. Tas Įauj izbrīvēt darbam abas rokas, un elektroinstruments vienmēr ir viegli sasniedzams.
Krāsainais markieris (attēls D)
Izmantojot krāsaino markieri (10), elektroinstrumentu var individuāli iezīmēt.
Apkalpošana un apkope
Apkalpošana un tirišana
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā
rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatit „Transportēšana“, Lappuse 211).
Lietuvių k.
Saugos nuorodos
