BRUKSANVISNING GSR 18 VE2LI Professional BOSCH
Indstil omdrejningstal
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

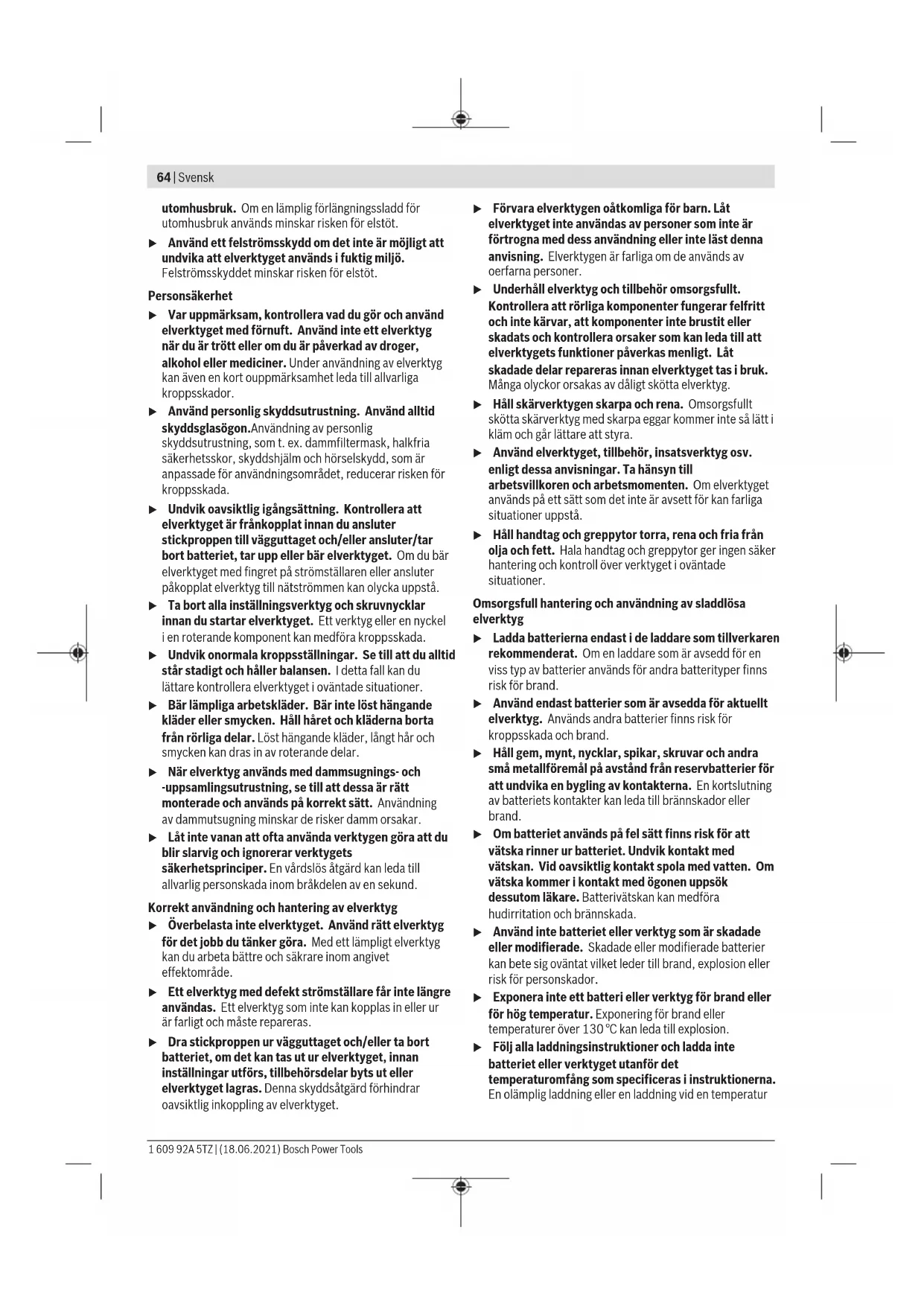

64 | Svensk
utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Omsorgsfull hantering och användning av sladdlösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur
som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.
Säkerhetsanvisningar för borrmaskiner och skruvdragare
Säkerhetsinstruktioner för alla användningar
Använd hörselskydd vid slagborrning. Exponering mot kraftigt buller kan leda till hörselskador.
Använd stödhandtaget/-en. Förlust av kontroll kan orsaka personskador.
Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan skärtillbehören eller fästanordningen på verktyget som är strömförande ge operatören en elektrisk stöt.
Säkerhetsinstruktioner vid arbete med långa borrbits
Arbeta aldring vid högre varvtal än borrbitsens högsta tillåtna varvtal. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
▶ Tryck endast i direkt linje med bitsen och applicera inte överdrivet tryck.Bits kan böjas vilket orsakar brott eller kontrollförlust, med personskador till följd.
Ytterligare säkerhetsanvisningar
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller
explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
- Om insatsverktyget läser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment, som förorsakar ett backslag. Insatsverktyget läser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket.
- Skjut växellägesomkopplaren resp. vrid funktionsomkopplaren alltid mot anslag. I annat fall kan elverktyget skadas.
Sätt vridriktningsomkopplaren i mittläge innan alla arbeten på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt innan transport och lagring. Om på-/avströmbrytaren oavsiktligt påverkas finns risk för personskada.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för att skruva i och lossa skruvar och för att borra i trä, metall, keramik och plast. Den sladdlösa slagborrskruvdragaren GSB är dessutom avsedd för slagborrning i tegel, murverk och sten.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
(1) Verktygsfäste
(2) Snabbchuck
(3) Djupanslag
(4) Stödhandtag (isolerad greppyta)
(5) Mellandel stödhandtag
(6) Vingskruv djupanslagsinställning
(7) Inställningsring vridmoment
(8) Driftstyp-väljare
(9) Växelväljare
66 | Svensk
(10) Färgklämma
(11) Bältesclips
(12) Batteri
(13) Batteriets upplåsningsknapp
(14) Bithällaré ^a
(15) Arbetsbelysning
(16) Indikering överbelastningsskydd
(17) Riktningsomkopplare
(18) Strömbrytare
(19) Handtag (isolerad greppyta)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Sladdlös borrskruvdragare GSR 18 VE-EC GSB 18 VE-EC |
| Artikelnummer | | 3 601 JF1 1.. 3 601 JF1 3.. |
| Märkspänning V= 18 18 | | | |
| Tomgångsvarvtå† | | | |
| - 1:a:växeln v/min 0–480 0–480 | | | |
| - 2:a:växeln v/min 0–2 100 0–2 100 | | | |
| Slagfrekvens slag/ | min | - 0–31 500 |
| Vridmoment hårdare/mjukare skruvfall enligt ISO 5393 (2017)A) | Nm 75/47 75/47 | | |
| Max. borr-∅ (växel 1./2.) | | | |
| - Murverk mm – 16 | | | |
| - Stål mm 13 13 | | | |
| - Trä mm 82 82 | | | |
| Max. skruv-∅ mm 12 12 | | | |
| Borrchuckspännområde | | 1,5–13 | 1,5–13 |
| Vikt motsvarande EPTA-Procedure01:2014 | kg | 2,1–3,2 | 2,2–3,2 |
| Rekommenderad omgivningstemperatur vid laddning | °C | 00...0+35 | 00...0+35 |
| Tillåten omgivningstemperatur vid drift och vid lagring | °C | -20...0+50 | -20...0+50 |
| Rekommenderade batterier | | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Rekommenderade laddare | | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Uppmätt vid 20-25°C med batteri GB A 18V 4.0Ah.
B) Uppmätt medGBA 18V 1.5Ah ochGBA 18V 12Ah.
Buller-/vibrationsinformation
| GSR 18 VE-EC | GSB 18 VE-EC |
| Bullernivåvärde beräknat enligt EN 62841-2-1. Bullernivån vid arbetet kan överskrida angivna värden. Den A-klassade bullernivån hos elverktyget ligger typiskt på |
| Ljudtrycksnivå | dB(A) | <70 | 87 |
| Ljudeffektnivå | dB(A) | - | 98 |
| Osäkerhet K | dB | 5 | 5 |
| Bär hörselskydd! |
Totala vibrationsvärden _h a(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtEN 62841-2-1:
Borning:
| GSR 18 VE-EC GSB 18 VE-EC |
| a_h | m/s^2 | <2,5 | <2,5 |
| K | m/s^2 | 1,5 | 1,5 |
| Slagborrning: |
| a_h | m/s^2 | - | 15,5 |
| K | m/s^2 | - | 1,5 |
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.
För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Batteriets laddning
Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.
Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.
Batteriet (12) är försett med två lässteg som hindrar batteriet från att falla ut om dess upplåsningsknapp (13)
faller ut. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.
För att ta ut batteriet (12), tryck på upplåsningsknappen (13) och dra batteriet ur elverktyget. Bruka inte våld.
Indikering batteristatus
De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.
Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.
Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.
Batterityp GBA 18V...
LED Kapacitet
▶ Använd endast elverktyget med tilläggshandtaget (4).
Kontrollera innan arbetet påbörjas att stödhandtaget är korrekt åtdraget. Risk finns för personskada om du förlorar kontrollen över elverktyget. Observera att stödhandtaget ska dras åt med ett vridmoment som är lämpligt för infästningsmetoden. Fäst stödhandtaget på
68 | Svensk
elverktyget så att det inte under några omständigheter kan röra sig runt eller längs borraxeln.
Montering av stödhandtag
För att öppna stödhandtaget, vrid den undre greppdelen på stödhandtaget (4) motsols.
Dra tillbaka stödhandtagets (5) mellandel och håll den i denna positionen.
Skjut sidohandtaget över borrchucken för att fästa stödhandtaget i elverktyget.
Släpp därefter mellandelen (5) igen.
Dra åt det nedre handtaget på tilläggshandtaget (4) medurs igen.
Vrid tilläggshandtaget
Du kan vrida stödhandtaget (4) som du vill för att få en säker och mindre uttröttande arbetsställning.
Vrid den undre greppdelen på stödhandtaget (4) motsols och vrid stödhandtaget (4) till önskad position. Dra därefter åt det nedre handtaget på tilläggshandtaget (4) motsols igen.
Ställa in borrdjupet
Med djupanslaget (3) kan önskat borrdjup X fastställas. Lossa vingskruven för djupanslagsinställning (6) och sätt djupanslaget i stödhandtaget (4).
Dra ut djupanslaget (3) så att avständet mellan borrspetsen och djupanslagets spets (3) motsvarar önskat borrdjup X.
Dra åt vingskruven för djupanslagsinställningen (6) igen.
Verktygsbyte (se bild A)
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Öppna snabbspänningschucken (2) genom att vrida i vridriktningen ①, tills verktyget kan sättas in. Sätt in verktyget.
Vrid hylsan på snabbspänningschucken (2) kraftigt för hand i vridriktningen ②. Borrchucken läses därmed automatiskt.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Drift
Driftstart
Insättning av batteri
Anmärkning: Om batterier, som inte är lämpliga för elverktyget används kan det leda till felfunktioner eller skador på elverktyget.
Sätt rotationsriktningsomkopplaren (17) i mitten för att förhindra en oavsiktlig start. Sätt in det laddade batteriet (12) i handtaget tills det snäpper fast hörbart och ligger jämnt mot handtaget.
Ställa in rotationsriktningen (se bild B)
- Aktivera rotationsriktningsomkopplaren (17) endast när elverktyget står stilla.
Med riktningsomkopplaren (17) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (18) kan omkoppling inte ske.
Högergång: För att borra och skruva in skruvar skjuter du rotationsriktningsomkopplaren (17) till vänster ända till anslaget.
Vänstergång: För att lossa och skruva ut skruvar och muttrar trycks riktningsomkopplaren (17) åt höger mot anslaget.
Ställa in driftstyp
Borrning
Ställ driftsättsväljaren (8) på symbolen "Borrning".
Skruvdragning
Ställ driftsättsväljaren (8) på symbolen "Skruvdragning".
Slagborrning (GSB 18 VE-EC)
Ställ driftsättsväljaren (8) på symbolen "Slagborrning".
Inställning av vridmoment (gäller driftssätt skruvdragning)
Med inställningsringen vridmomentsförval (7) kan du välja det vridmoment som behövs i 25 steg. Så snart det inställda vridmomentet har uppnätts stoppas insatsverktyget.
Välja växel mekaniskt
Aktivera rotationsriktningsomkopplaren (9) endast när elverktyget står stilla.
Växel I:
Lågt varvtalsområde, för arbete med stor borrdiameter eller för skruvning.
Växel II:
Växel : Högt varvtalsområde, för arbete med liten borrdiameter.
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från (18) och håll den nedtryckt.
LED-lampan (15) lyser vid lätt tryckt eller helt nedtryckt till-/fränbrytare (18) och gör det möjligt att belysa arbetsområdet vid ogynnsamma ljusförhållanden.
För att stänga av elverktyget släpper du till-/frånbrytaren (18).
Snabbavstängning (Kickback Control)
▶ Snabbavstängningen (KickBack Control) ger bättre kontroll över elverktyget och ökar därmed användarsäkerheten jämfört med elverktyg utan KickBack Control. Vid plötslig och oförutsebar rotation runt borraxeln stängs det av.
Snabbavstängning visas genom att LED på elverktyget blinkar.
För återidrifttagning släpper du strömbrytaren och trycker på den igen.
Om Kickback Control funktionen är defekt kan borrmaskinen inte startas. Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar.
Inställning av varvtal
Du kan reglera det startade elverktygets varvtal medan det är igång, beroende på hur långt du trycker in på-/avknappen (18).
Ett lätt tryck på strömställaren Till/Från (18) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet batteritemperaturintervall över-/underskrids reduceras varvtalet. Elverktyget går med fullt varvtal först efter att batteritemperaturen har uppnåtts.
Det temperaturberoende överbelastningsskyddet indikeras av att LED-lampan (16) på elverktyget lyser rött. Om LED-lampan (16) slocknar har elverktyget återfått en temperatur inom det tillåtna batteritemperaturintervallet.
Arbetsanvisningar
▶ Elverktyget ska vara avstängt när det förs mot skruven. Roterande insatsverktyg kan slira bort.
Ett hjälpverktyg kan användas vid borttagning av skruvbits eller universalbithållare.
Bältesclips
Med bältesclipsen (11) kan elverktyget hängas t ex på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands.
Färgklämma (se bild D)
Med färgklämman (10) kan du märka elverktyget individuellt.
Underhåll och service
Underhåll och rengöring
▶ Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt
före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 69).
Norsk
Et hjelpeverktøy kan brukes när skrumaskinbits eller en universalbitsholder skal tas ut.
Belteklips
76|Suomi
Med belteklipset (11) kan du f. eks. henge elektroverktøyet i et belte. Du har da begge hender ledig og elektroverktøyet er alltid lett tilgjengelig.
Fargeklips (se bilde D)
Med fargeklipset (10) kan du merke elektroverktøyet individuelt.
