NÁVOD K OBSLUZE GSR 18 VE2LI Professional BOSCH
cs Původní návod k použivání
Čeština.... Stránka 106
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny
bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.

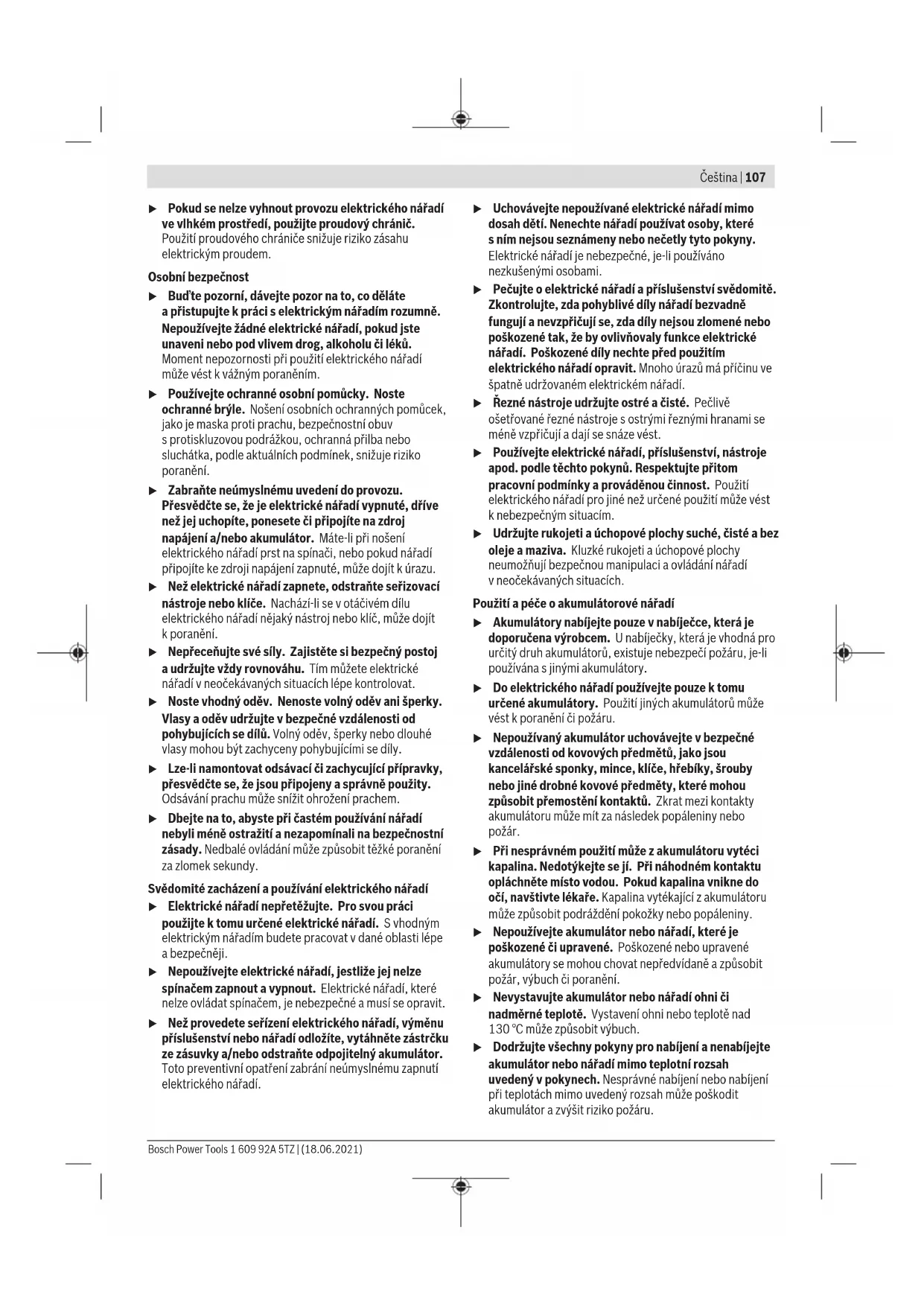

▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
108 | Čeština
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro vrtačky a šroubováky
Bezpečnostní pokyny pro všechny operace
Při vrtání s příklepem noste chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu.
▶ Používejte pomocnou rukojeť/pomocné rukojeti. Ztráta kontroly může způsobit zranění.
▶ Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Bezpečností pokyny pro použití dlouhých vrtáků
Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
Vždy začinejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
- Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.
Dodatečné bezpečnostní pokyny
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
▶ Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého
vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Když se nástroj zablokuje, elektronářadí ihned vypněte. Bud'te připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpríčí v obráběném materiálu.
▶ Volič stupňů posuňte vždy až nadoraz, resp. volič druhu provozu otočte vždy až nadoraz. Jinak se může elektrické nářadí poškodit.
▶ Před každou prací na elektronářadí (např. údržbou, výměnou nástroje) a dále při jeho přepravě a uložení nastavte přepínač směru otáčení do prostřední polohy. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Ridte se obrázky v prední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k zašroubovávání a povolování šroubů a dále pro vrtání do dřeva, kovu, keramiky a plastu. Akumulátorový vrtací šroubovák s příklepem GSB je navíc určený k vrtání s příklepem do cihel, zdiva a kamene.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Upínání nástroje
(2) Rychloupínací sklíčidlo
(3) Hloubkový doraz
(4) Přídavná rukojeť (izolovaná plocha rukojeti)
(5) Spojovací díl přídavné rukojeti
(6) Křídlový šroub pro nastavení hloubkového dorazu
(7) Nastavovací kroužek předvolby krouticího momentu
Čeština | 109
(8) Volič druhu provozu
(9) Volič stupňů
(10) Barevná spona
(11) Spona na pásek
(12) Akumulátor
(13) Odjišťovací tlačítko akumulátoru
(14) Držák bitů ^a)
(15) Pracovní osvětlení
(16) Ukazatel ochrany proti přetížení
(17) Přepínač směru otáčení
(18) Vypínač
(19) Rukojeť (izolovaná plocha rukojeti)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Akumulátorový vrtací šroubovák GSR 18 VE-EC GSB 18 VE-EC |
| Číslo zboží | | 3 601 JF1 1.. 3 601 JF1 3.. |
| Jmenovité napětí V= 18 18 | | | |
| Otáčky naprázdno ^A) | | | |
| - 1. stupeň min | -1 | 0-480 0-480 |
| - 2. stupeň min | -1 | 0-2 100 0-2 100 |
| Počet příklepů min | -1 | -0-31 500 |
| Krouticí moment tuhý/měkký šroubový spoj podle ISO 5393 (2017) ^A) | Nm 75/47 75/47 |
| Max. ∅ vrtání (1./2. stupeň) | | | |
| - zdivo mm - 16 | | | |
| - ocel mm 13 13 | | | |
| - dřevo mm 82 82 | | | |
| Max. ∅ šroubů | mm 12 12 |
| Rozsah upnutí sklíčidla | | 1,5-13 | 1,5-13 |
| Hmotnost podle EPTA-Procedure 01:2014 ^B) | kg | 2,1-3,2 | 2,2-3,2 |
| Doporučená teplota prostředí při nabíjení | °C | 0 až +35 | 0 až +35 |
| Dovolená teplota prostředí při provozu a při skladování | °C | -20 až +50 | -20 až +50 |
| Doporučené akumulátory | | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Doporučené nabíječky | | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Měřeno při 20–25 °C s akumulátorem GBA 18V 4.0Ah.
B) Měřeno s GBA 18V 1.5Ah a GBA 18V 12Ah.
Informace o hluku a vibracích
| GSR 18 VE-EC GSB 18 VE-EC |
| Hodnoty hlučnosti zjištěné podle EN 62841-2-1.Hladina hluku může při práci překročit uvedené hodnoty. |
| Hlučnost elektrického nářadí při použití váhového filtru A činí typicky |
| Hladina akustického tlaku | dB(A) | <70 | 87 |
| Hladina akustického výkonu | dB(A) | - | 98 |
| Nejistota K | dB | 5 | 5 |
| Noste chrániče sluchu! |
| Celkové hodnoty vibrací ah(součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-1: |
| vrtání: |
110 | Čeština
| GSR 18 VE-EC GSB 18 VE-EC |
| a_h | m/s^2 | <2,5 | <2,5 |
| K | m/s^2 | 1,5 | 1,5 |
| vrtání s přiklepem: |
| a_h | m/s^2 | - | 15,5 |
| K | m/s^2 | - | 1,5 |
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nabíjení akumulátoru
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.
Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.
▶ Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit.
Vyjmutí akumulátoru
Akumulátor (12) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (13). Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou.
Pro vyjmutí akumulátoru (12) stiskněte odjišťovací tlačítko (13) a akumulátor vytáhněte z elektronářadí. Nepoužívejte přítom násili.
Ukazatel stavu nabití akumulátoru
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.
Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . do to možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Typ akumulátoru GBA 18V...
LED Kapacita
| Trvale svítí tři zelené 60-100 % |
| Trvale svítí dvě zelené 30-60 % |
| Trvale svítí jedna zelená 5-30 % |
| Bliká jedna zelená 0-5 % |
Typ akumulátoru ProCORE18V...
LED Kapacita
| Trvale svítí pět zelených 80–100 % |
| Trvale svítí čtyří zelené 60–80 % |
| Trvale svítí tří zelené 40–60 % |
| Trvale svítí dvě zelené 20–40 % |
| Trvale svítí jedna zelená 5–20 % |
| Bliká jedna zelená 0–5 % |
Přídavná rukojeť
▶ Elektrické nářadí používejte pouze s přídavnou rukojetí (4).
▶ Před každou prací se přesvědčte, že je přídavná rukojeť pevně utažená. Ztráta kontroly může způsobit poranění. Dbejte na to, aby byla přídavná rukojeť utažená utahovacím momentem, který je vhodný pro příslušnou metodu upevnění, a upevněte ji na elektrické nářadí tak,
aby byl vyloučený jakýkoli pohyb přídavné rukojeti okolo nebo podél osy vrtání.
Montáž přídavné rukojeti
Pro povolení přídavné rukojeti otočte spodní část přídavné rukojeti (4) proti směru hodinových ručiček.
Zatáhněte spojovací díl přídavné rukojeti (5) zpět a držte ho v této poloze.
Pro připevnění přídavné rukojeti k elektronářadí nasad'te přídavnou rukojeť přes sklíčidlo.
Poté pustte spojovací díl (5).
Poté znovu utáhněte dolní část přídavné rukojeti (4) po směru hodinových ručiček.
Natočení přídavné rukojeti
Přídavnou rukojeť (4) můžete libovolně natočit, abyste dosáhli bezpečného pracovního postoje bez únavy.
Otočte dolní část přídavné rukojeti (4) proti směru hodinových ručiček a natočte přídavnou rukojeť (4) do požadované polohy. Poté znovu utáhněte dolní část přídavné rukojeti (4) po směru hodinových ručiček.
Nastavení hloubky vrtání
Pomocí hloubkového dorazu (3) lze nastavit požadovanou hloubku vrtání X.
Povolte křídlový šroub pro nastavení hloubkového dorazu (6) a nasad'te hloubkový doraz do přídavné rukojeti (4).
Hloubkový doraz (3) vytáhněte natolik, aby vzdálenost mezi špičkou vrtáku a špičkou hloubkového dorazu (3) odpovídala požadované hloubce vrtání X.
Znovu utáhněte křídlový šroub pro nastavení hloubkového dorazu (6).
Výměna nástroje (viz obrázek A)
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Otevřete rychloupínací sklíčidlo (2) otáčením ve směru ① tak, aby bylo možné nasadit nástroj. Nasadťe nástroj.
Rukou silně utáhněte objímku rychloupínacího sklíčidla (2) ve směru ②. Sklíčidlo se tím automaticky zajistí.
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Provoz
Uvedení do provozu
Nasazení akumulátoru
Upozornění: Používání akumulátorů, které nejsou vhodné pro vaše elektronářadí, může vést k nesprávným funkcím nebo k poškození elektronářadí.
Nastavte přepínač směru otáčení (17) doprostřed, abyste zabránili neúmyslnému zapnutí. Nabity akumulátor (12) vložte do rukojeti, až citelně zapadne a nebude z rukojeti vyčnívat.
Nastavení směru otáčení (viz obrázek B)
▶ Přepínač směru otáčení (17) používejte pouze tehdy, když je elektronářadí zastavené.
Pomocí přepínače směru otáčení (17) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (18) to ale není možné.
Chod vpravo: Pro vrtání a zašroubování šroubů stiskněte přepínač směru otáčení (17) až nadoraz doleva.
Chod vlevo: Pro povolování, resp. vyšroubování šroubů a matic stiskněte přepínač směru otáčení (17) až na doraz doprava.
Nastavení druhu provozu
Vrtání
Nastavte volič druhu provozu (8) na symbol „vrtání“.
Šroubování
Nastavte volič druhu provozu (8) na symbol „šroubování“.
Vrtání s príklepem (GSB 18 VE-EC)
Nastavte volič druhu provozu (8) na symbol „vrtání s příklepem“.
Předvolba krouticího momentu (platí pro druh provozu šroubování)
Pomocí nastavovacího kroužku předvolby krouticího momentu (7) můžete ve 25 stupních předvolit potřebný krouticí moment. Jakmile se dosáhne nastaveného krouticího momentu, nástroj se zastaví.
Mechanická volba stupně
▶ Volič stupňů (9) používejte pouze tehdy, když je elektrické nářadí zastavené.
Stupeň I:
Rozsah nízkých otáček; pro práce s velkým průměrem vrtání nebo pro šroubování.
Stupeň II:
112 | Čeština
Rozsah vysokých otáček; pro práce s malým průměrem vrtání.
Zapnutí a vypnutí
Pro zapnutí elektronářadí stiskněte vypínač (18) a držte ho stisknutý.
LED (15) svítí při mírně nebo úplně stisknutém vypínači (18) a umožnuje osvětlení pracovního prostoru při nepříznivých světelných podmínách.
Pro vypnutí elektronářadí vypínač (18) uvolněte.
Rychlé vypnutí (Kickback Control)
Rychlé vypnutí (Kickback Control) poskytuje lepší kontrolu nad elektronářadím, a zvyšuje tak ochranu uživatele oproti elektrickému nářadí bez funkce Kickback Control. Při náhlé a neočekávané rotaci elektronářadí okolo osy vrtání se elektronářadí vypne.
Rychlé vypnutí je signalizováno blikáním LED na elektrickém nářadí.
Pro opětovné zapnutí uvolněte vypínač a znovu ho stiskněte.
▶ Pokud je funkce Kickback Control porouchaná, nelze vrtačku zapnout. Nechte elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly.
Nastavení otáček
Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (18).
Mírným stisknutím vypínače (18) dosáhnete nízkých otáček. S rostoucím tlakem se počet otáček zvyšuje.
Ochrana proti přetížení závislá na teplotě
Pokud se nářadí používá v souladu s určeným účelem, nemůže dojít k jeho přetížení. Při příliš velkém zatížení nebo překročení přípustného rozsahu teploty akumulátoru se sníží otáčky. Elektrické nářadí se na plné otáčky znovu rozeběhne až po dosažení přípustné teploty akumulátoru.
Ochrana proti přetížení v závislosti na teplotě je indikována červeně svítící LED (16) na elektrickém nářadí. Když LED (16) zhasne, dosáhl akumulátor nářadí opět přípustné teploty.
Pracovní pokyny
▶ Elektrické nářadí nasazujte na šroub pouze vypnuté.
Otáčející se nástroje mohou sklouznout.
Pro odstranění šroubovacího bitu nebo univerzálního držáku bitů se smí použít pomocný nástroj.
Spona na pásek
Pomocí spony na pásek (11) můžete elektronářadí zavěsit např. na pásek. Pak máte obě ruce volné a elektronářadí je kdykoli po ruce.
Barevná spona (viz obrázek D)
Pomocí barevné spony (10) můžete elektrické nářadí individuálně označit.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 112).
Slovenčina
Bezpečnost na pracovisku
Bezpečnost na pracovisku
telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Starostlivé používanie elektrického náradia
Bezpečnostné výstrahy pre dlhé vrtáky
(8) Prepínač pracovných režimov
(19) Rukovät (izolovaná úchopová plocha)
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit.
Stlačte tlačidlo pre indikáciu stavu nabitia palebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, ked'je akumulátor vybratý.
Neprerušované svetlo 3× zelená 60–100 %
Neprerušované svetlo 2× zelená 30-60 %
Neprerušované svetlo 1 × zelená 5–30 %
Neprerušované svetlo 5× zelených 80–100 %
Neprerušované svetlo 4× zelené 60–80 %
Neprerušované svetlo 3× zelené 40–60 %
Neprerušované svetlo 2× zelené 20–40 %
Neprerušované svetlo 1 × zelená 5–20 %
Pomocou híbkového dorazu (3) je možné stanovit želanú híbku vrtania X.
Híbkový doraz (3) vytiahnite tak, aby vzdialenost medzi špičkou vrtáka a špičkou híbkového dorazu (3) zodpovedala želanej híbke vrtania X.
Objímku rýchloupínacieho sklůčovadla (2) silno zatočte rukou v smere otáčania ②. Sklůčovadlo sa tým automaticky zaistí.
Odsávanie prachu a triesok
Nastavte prepínač vol'by pracovných režimov (8) na symbol „Vřtanie“.
Skrutkovanie
Nastavte prepínač vol'by pracovných režimov (8) na symbol „Skrutkovanie“.
Na zapnutie elektrického náradia stlačte vypínač (18) a držte ho stlačený.
Na vypnutie elektrického náradia vypínač (18) uvol'nite.
Mierny tlak na vypínač (18) vyvolá nízke otáčky. Pri zvýšení tlaku sa otáčky zvýšia.
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Varnost na delovnem mestu
