MANUAL DE USUARIO GSR 18 VE2LI Professional BOSCH

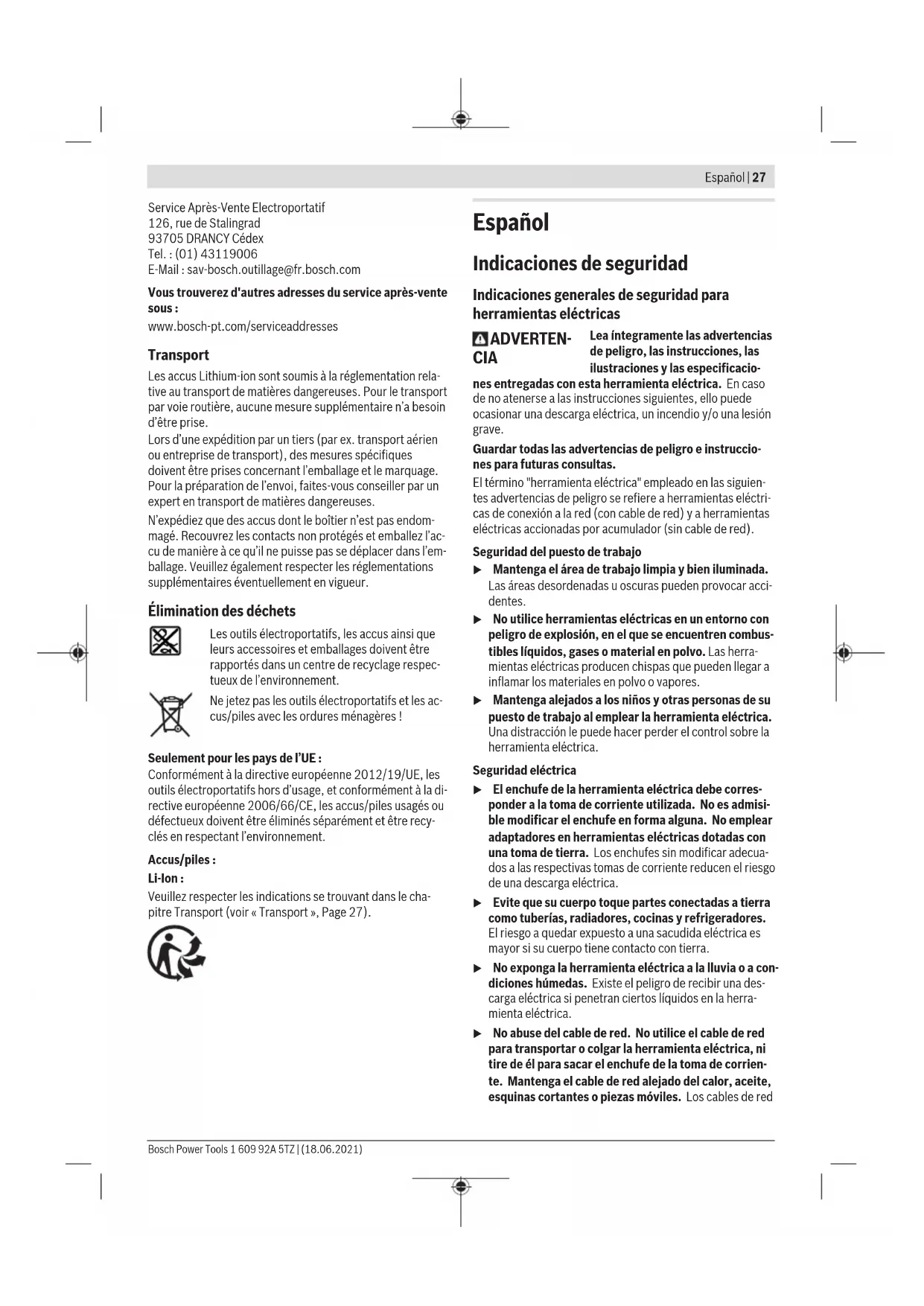

Español ...... Página 27
Indicaciones de seguridad
Indicaciones generales de seguridad para herramientas eléctricas
ADVERTEN- CIA
Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio-
nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).
Seguridad del puesto de trabajo
Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red
28 | Español
dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de
herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
▶ Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.
Trato y uso cuidadoso de herramientas accionadas por acumulador
Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños
que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.
▶ Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.
Servicio
- Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.
Instrucciones de seguridad para taladradoras y atornilladoras
Instrucciones de seguridad para todas las operaciones
▶ Use protectores auriculares al taladrar por percusión. La exposición al ruido puede causar una pérdida auditiva.
▶ Utilice el (los) mango(s) auxiliar(es). La pérdida del control puede causar lesiones personales.
Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el accesorio de corte o el portaútiles pueda entrar en contacto con conductores eléctricos ocultos. En el caso del contacto del accesorio de corte o portaútiles con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica.
Instrucciones de seguridad en el caso de utilizar brocas largas
Nunca opere a mayor velocidad que la velocidad máxima de la broca (bit). A velocidades más altas, el bit se puede doblar si se le permite rotar sin tocar la pieza de trabajo, originando lesiones personales.
Siempre comience a taladrar a baja velocidad y con la punta del bit en contacto con la pieza de trabajo. A velocidades más altas, el bit se puede doblar si se le permite rotar sin tocar la pieza de trabajo, originando lesiones personales.
Aplique presión sólo en línea directa con el bit y no aplique presión excesiva. Los bits pueden doblarse y causar roturas o pérdida de control, originando lesiones personales.
Indicaciones de seguridad adicionales
Sostenga firmemente la herramienta eléctrica. Al apretar y aflojar tornillos, pueden presentarse pares de reacción momentáneos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede que mar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad.
Existe riesgo de explosión y cortocircuito.
▶ Desconecte inmediatamente la herramienta eléctrica en caso de bloquearse el útil. Esté preparado para los momentos de alta reacción que causa un contragolpe. El útil se bloquea, si se sobrecarga la herramienta eléctrica o se ladea en la pieza de trabajo a labrar.
Empuje el selector de marchas o gire el selector del modo de funcionamiento siempre hasta el tope. En caso contrario podría dañarse la herramienta eléctrica.
▶ Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej. mantenimiento, cambio de útil, etc.),
30 | Español
así como al transportarla y guardarla, poner el selector de sentido de giro en la posición central. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica está determinada para enroscar y soltar tornillos así como para taladrar en madera, metal, cerámica y plástico. La atornilladora-taladradora de percusión accionada por acumulador GSB está adicionalmente determinada para el taladrado de percusión en ladrillo, mampostería y piedra.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
(1) Alojamiento del útil
(2) Portabrocas de sujeción rápida
(3) Tope de profundidad
(4) Empuñadura adicional (zona de agarre aislada)
(5) Pieza intermedia de empuñadura adicional
(6) Tornillo de mariposa para ajuste del tope de profundidad
(7) Anillo de ajuste para preselección del par
(8) Selector de modos de operación
(9) Selector de velocidad
(10) Clip de color
(11) Clip de sujeción al cinturón
(12) Acumulador
(13) Botón de extracción del acumulador
(14) Portabits ^a)
(15) Luz de trabajo
(16) Indicador de protección contra sobrecarga
(17) Selector de sentido de giro
(18) Interruptor de conexión/desconexión
(19) Empuñadura (zona de agarre aislada)
a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Atornilladora taladradora accionada por acumulador GSR 18 VE-EC GSB 18 VE-EC |
| Número de artículo | 3 601 JF1 1.. 3 601 JF1 3.. |
| Tensión nominal V= 18 18 | | |
| Número de revoluciones en vacíoA) | | |
| - 1.a velocidad min | -1 | 0-480 0-480 |
| - 2.a velocidad min | -1 | 0-2 100 0-2 100 |
| Número de impactos min | -1 | -0-31 500 |
| Par de giro en unión atornillada dura/blanda según ISO 5393 (2017)A) | Nm 75/47 75/47 | |
| ∅ máx. de taladro (1.a/2.a velocidad) | | |
| - Ladrillo mm - 16 | | |
| - Acero mm 13 13 | | |
| - Madera mm 82 82 | | |
| ∅ máx. de tornillos mm 12 12 | | |
| Capacidad del portabrocas | 1,5-13 | 1,5-13 |
| Peso según EPTA-Procedure 01:2014B) | kg | 2,1-3,2 |
| Temperatura ambiente recomendada durante la carga | °C | 0 ... +35 |
| Temperatura ambiente permitida durante el funcionamiento y en el almacenamiento | °C | -20 ... +50 |
| Acumuladores recomendados GBA 18V... | | GBA 18V... |
| ProCORE18V... |
Atornilladora taladradora accionada por acumulador GSR 18 VE-EC GSB 18 VE-EC
| Cargadores recomendados GAL 18... | | GAL 18... |
| GAX 18... | GAX 18... |
| GAL 36... | GAL 36... |
A) Medido a 20-25 °C con acumulador GBA 18V 4.0Ah.
B) Medido con GBA 18V 1.5Ah y GBA 18V 12Ah.
GSR 18 VE-EC GSB 18 VE-EC
Valores de emisión de ruido determinados según EN 62841-2-1.
El nivel de ruidos durante el trabajo puede sobrepasar los valores indicados.
El nivel de ruido valorado con A de la herramienta eléctrica asciende típicamente a
| Nivel de presión sonora | dB(A) | <70 | 87 |
| Nivel de potencia acústica | dB(A) | - | 98 |
| Inseguridad K | dB | 5 | 5 |
| ¡Utilice protección para los oídos! |
Valores totales de vibraciones a_n (suma de vectores de tres direcciones) e inseguridad K determinados según EN 62841-2-1:
| Taladrar: |
| a_h | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Taladrar con percusión: |
| a_h | m/s2 | - | 15,5 |
| K | m/s2 | - | 1,5 |
El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.
El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue-se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.
Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Montaje
Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Carga del acumulador
Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.
Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.
En caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interrup-
32 | Español
tor de conexión/desconexión. El acumulador podría dañarse.
Desmontaje del acumulador
El acumulador (12) dispone de dos etapas de desenclavamiento para evitar que éste se salga en el caso de un accionamiento accidental la tecla de desenclavamiento (13). Al estar montado el acumulador en la herramienta eléctrica, éste es retenido en esa posición por un resorte.
Para la extracción del acumulador (12), presione la tecla de desenclavamiento (13) y retire el acumulador de la herramienta eléctrica. No proceda con brusquedad.
Indicador del estado de carga del acumulador
Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.
Presione la tecla del indicador de estado de carga Ⓞ, para indicar el estado de carga. Esto también es posible con el acumulador desmontado.
Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.
Tipo de acumulador GBA 18V...
LEDs Capacidad
| Luz permanente 3× verde 60-100 % |
| Luz permanente 2× verde 30-60 % |
| Luz permanente 1× verde 5-30 % |
| Luz intermitente 1× verde 0-5 % |
Tipo de acumulador ProCORE18V...
LEDs Capacidad
| Luz permanente 5× verde 80-100 % |
| Luz permanente 4× verde 60-80 % |
| Luz permanente 3× verde 40–60 % |
| Luz permanente 2× verde 20-40 % |
| Luz permanente 1× verde 5-20 % |
| Luz intermitente 1× verde 0-5 % |
Empuñadura adicional
▶ Utilice su herramienta eléctrica sólo con la empuñadura adicional (4).
Antes de realizar cualquier trabajo, asegúrese que la empuñadura adicional esté firmemente apretada. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente. Asegúrese de que la empuñadura
adicional se apriete firmemente con un par adecuado para el método de fijación; fijela a la herramienta eléctrica de tal manera que se excluya cualquier movimiento de la empuñadura adicional alrededor o a lo largo del eje de perforación.
Montaje de la empuñadura adicional
Para abrir la empuñadura adicional, gire el asidero inferior de la empuñadura adicional (4) en contra del sentido de giro de las agujas del reloj.
Tire hacia atrás la pieza intermedia de la empuñadura adicional (5) y manténgala en esta posición.
Desplace la empuñadura adicional sobre el portabrocas, para aplicar la empuñadura adicional en la herramienta eléctrica.
A continuación, suelte la pieza intermedia (5).
Luego, vuelva a apretar de nuevo la empuñadura adicional (4) en sentido horario.
Orientación de la empuñadura adicional
La empuñadura adicional (4) la puede girar a voluntad, para lograr una postura de trabajo segura y libre de fatiga.
Gire la parte inferior de la empuñadura adicional (4) en sentido antihorario y gire la empuñadura adicional (4) a la posición deseada. Luego, vuelva a apretar de nuevo el asidero inferior de la empuñadura adicional (4) en sentido horario.
Ajuste de la profundidad de perforación
Con el tope de profundidad (3) se puede fijar la profundidad de taladrado X deseada.
Suelte el tornillo de mariposa para el ajuste del tope de profundidad (6) y coloque el tope de profundidad en la empuñadura adicional (4).
Extraiga el tope de profundidad (3), hasta que la distancia entre la punta de la broca y la punta del tope de profundidad (3) corresponda a la profundidad de taladrado X deseada.
Apriete de nuevo firmemente el tornillo de mariposa para el ajuste del tope de profundidad (6).
Cambio de útil (ver figura A)
Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Abra el portabrocas de sujeción rápida (2) girando en sentido de giro ①, hasta que se pueda colocar el útil. Inserte el útil.
Gire vigorosamente el manguito del portabrocas de sujeción rápida (2) en sentido de giro ② con la mano. El portabrocas se bloquea así automáticamente.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las
personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.
- Observe que esté bien ventilado el puesto de trabajo.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
▶ Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.
Operación
Puesta en marcha
Montaje del acumulador
Indicación: La utilización de acumuladores no adecuados para su herramienta eléctrica puede causar un funcionamiento anómalo o un daño a la herramienta eléctrica.
Colocar el selector de sentido de giro (17) en el centro, para evitar una conexión involuntaria. Coloque el acumulador (12) cargado en la empuñadura, hasta que encastre perceptiblemente y quede enrasado en la empuñadura.
Ajustar el sentido de giro (ver figura B)
- Accione el selector de sentido de giro (17) sólo con la herramienta eléctrica en reposo.
Con el selector de sentido de giro (17) puede modificar el sentido de giro de la herramienta eléctrica. Sin embargo, esto no es posible con el interruptor de conexión/desconexión (18) presionado.
Rotación a la derecha: Para taladrar y enroscar tornillos, presione el selector de sentido de giro (17) hacia la izquierda hasta el tope.
Giro a la izquierda: Para soltar o desenroscar tornillos y tuercas presione el selector de sentido de giro (17) hacia la derecha, hasta el tope.
Ajuste del modo de operación
Taladrar
Ponga el selector del modo de funcionamiento (8) sobre el símbolo "Taladrar".
Atornillar
Ponga el selector del modo de funcionamiento (8) sobre el símbolo "Atornillar".
Taladrado con percusión (GSB 18 VE-EC)
Ponga el selector del modo de funcionamiento (8) sobre el símbolo "Taladrado con percusión".
Preseleccionar el par de giro (válido para el modo de operación atornillar)
Con el anillo de ajuste para preselección de par (7) puede preseleccionar el par de giro necesario en 25 escalones. En el momento de alcanzarse el par ajustado se detiene el útil.
Selector de velocidad mecánico
- Accione el selector de velocidad (9) sólo con la herramienta eléctrica en reposo.
Velocidad I:
Campo de bajas revoluciones; para taladros de gran diámetro o para atornillar.
Velocidad II:
Campo de altas revoluciones; para perforaciones pequeñas.
Para la puesta en marcha de la herramienta eléctrica, accionar y mantener en esa posición el interruptor de conexión/desconexión (18).
El LED (15) se enciende con el interruptor de conexión/desconexión (18) leve o totalmente oprimido y posibilita la iluminación de la zona de trabajo con condiciones de luz desfavorables.
Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (18).
Desconexión rápida (Kickback Control)
La desconexión rápida (Kickback Control) ofrece un mejor control sobre la herramienta eléctrica y aumenta así la protección del usuario, en comparación a las herramientas eléctricas sin Kickback Control. En caso de una repentina e imprevisible rotación de la herramienta eléctrica alrededor del eje de la broca, se desconecta la herramienta eléctrica.
La desconexión rápida se indica mediante un parpadeo del LED en la herramienta eléctrica.
Para la nueva puesta en servicio suelte el interruptor de conexión/desconexión y acciónelo de nuevo.
Si la función Kickback Control está defectuosa, ya no se deja conectar la taladradora. Únicamente haga reparar su herramienta eléctrica por un profesional calificado, empleando exclusivamente piezas de repuesto originales.
Ajuste de las revoluciones
El número de revoluciones de la herramienta eléctrica conectada lo puede regular de modo continuo, según la presión ejercida sobre el interruptor de conexión/desconexión (18).
Una leve presión sobre el interruptor de conexión/desconexión (18) origina un número de revoluciones bajo. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida.
Protección contra sobrecarga térmica
La herramienta eléctrica no puede sobrecargarse si se realiza un uso apropiado y conforme a lo prescrito. En el caso de una carga pronunciada o al abandonar el margen admisible de temperatura del acumulador, se reduce el número de re-
34 | Español
voluciones. La herramienta eléctrica funciona de nuevo con pleno número de revoluciones recién tras alcanzar la temperatura admisible del acumulador.
La protección contra sobrecarga en función de la temperatura se indica mediante una iluminación roja del LED (16) en la herramienta eléctrica. Si se apaga el LED (16), el aparato ha alcanzado de nuevo el margen admisible de temperatura del acumulador.
Instrucciones para la operación
- Solamente aplique la herramienta eléctrica desconectada en la tuerca o tornillo. Los útiles en rotación pueden resbalar.
Para quitar una punta de atornillar o un soporte universal de punta de atornillar, está permitido utilizar una herramienta universal.
Clip de sujeción al cinturón
El clip de cinturón (11) le permite enganchar la herramienta eléctrica, p. ej., a un cinturón. De esta manera le quedan libres ambas manos y tiene siempre accesible la herramienta eléctrica.
Clip de color (ver figura D)
Con el clip de color (10) puede marcar individualmente la herramienta eléctrica.
Mantenimiento y servicio
Mantenimiento y limpieza
Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Direcciones de servicio adicionales se encuentran bajo:
Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p.ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Sólo para los países de la UE:
Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán coleccionarse por separado para ser sometidos a un reciclaje ecológico según las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.
Accumuladores/pilas:
lones de Litio:
Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 34).
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Português
A) Medido a 20-25°C com bateria GBA 18V 4.0Ah.
B) Medido com GBA 18V 1.5Ah e GBA 18V 12Ah.
Tipo de bateria GBA 18V...
LEDs Capacidade
| Luz permanente 3× verde 60–100 % |
| Luz permanente 2× verde 30–60 % |
| Luz permanente 1× verde 5–30 % |
| Luz intermitente 1× verde 0–5 % |
Tipo de bateria ProCORE18V...
LEDs Capacidade
| Luz permanente 5× verde 80-100 % |
| Luz permanente 4× verde 60-80 % |
| Luz permanente 3× verde 40-60 % |
| Luz permanente 2× verde 20-40 % |
| Luz permanente 1× verde 5-20 % |
| Luz intermitente 1× verde 0-5 % |
Punho adicional
