Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.
Držite električni alat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
Kabl ne koristite u druge svrhe. Nikada ne koristite kabl za nošenje električnog alata, ne vucite ga i ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili umršeni kablovi povećavaju rizik od električnog udara.
Ako sa električnim alatom radite na otvorenom, upotrebljavajte samo produžne kablove koji su pogodni za upotrebu na otvorenom. Upotreba kabla pogodnog za upotrebu na otvorenom smanjuje rizik od električnog udara.
Ako ne možete da izbegnete rad sa električnim alatom u vlažnoj okolini, koristite zaštitni uređaj diferencijalne struje (RCD). Upotreba zaštitnog uređaja diferencijalne struje smanjuje rizik od električnog udara.
Sigurnost osoblja
▶ Budite pažljivi, pazite na to šta radite i postupajte razumno tokom rada sa vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može rezultirati ozbiljnim povredama.
Nosite ličnu zaštitnu opremu. Uvek nosite zaštitne naočare. Nošenje zaštitne opreme, kao što je maska za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštita za sluh, zavisno od vrste i upotrebe električnog alata, smanjuje rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite.
Nošenje električnog alata sa prstom na prekidaču ili priključivanje na struju uključenog električnog alata vodi do nesreće.
Uklonite bilo kakve ključeve za podešavanje ili ključeve za zavrtnjeve, pre nego što uključite električni alat. Ostavljanje ključa za zavrtnjeve ili ključa prikačenog na rotirajući deo električnog alata može rezultirati ličnom povredom.
Izbegavajte neprirodno držanje tela. Pobrinite se uvek da stabilno stojite i u svako doba održavajte ravnotežu. Ovo omogućava bolje upravljanje električnim alatom u neočekivanim situacijama.
Nosite pogodnu odeću. Ne nosite široku odeću ili nakit. Držite kosu i odeću dalje od pokretnih delova. Pokretni delovi mogu zahvatiti široku odeću, nakit ili dugu kosu.
Ako mogu da se montiraju uređaji za usisavanje i skupljanje prašine, uverite se da li su priključeni i upotrebljeni kako treba. Usisavanje prašine može smanjiti rizike koji su povezani sa prašinom.
▶ Ne dozvolite da pouzdanje koje ste stekli čestom upotrebom alata utiče na to da postanete neoprezni i da zanemarite sigurnosne principe za upotrebu alata. Neoprezno delovanje može prouzrokovati teške povrede u deliću sekunde.
Upotreba i briga o električnim alatima
▶ Ne preopterećujte aparat. Upotrebljavajte električni alat koji je pogodan za vaš zadatak. Odgovarajući električni alat radi bolje i sigurnije tempom za koji je projektovan.
▶ Ne koristite električni alat čiji je prekidač u kvaru. Svaki električni alat koji se ne može kontrolisati prekidačem je opasan i mora se popraviti.
Izvucite utikač iz utičnice i/ili izvadite akumulatorsku bateriju iz električnog alata, ukoliko je to moguće, pre nego što izvršite bilo kakva podešavanja, promenu pribora ili pre nego što uskladištite električni alat. Takve preventivne sigurnosne mere smanjuju rizik od slučajnog pokretanja električnog alata.
▶ Čuvajte nekorišćene električne alate izvan dometa dece i ne dozvoljavajte korišćenje alata osobama koje
178 | Srpski
ne poznaju isti ili nisu pročitale ova uputstva. U rukama neobučenih korisnika električni alati postaju opasni.
Održavajte električni alat i pribor. Proverite da li pokretni delovi aparata besprekorno funkcionišu i da li su dobro povezani, da li su delovi možda polomljeni ili su tako oštećeni da je ugroženo funkcionisanje električnog alata. Pre upotrebe popravite alat ukoliko je oštećen. Mnoge nesreće su prouzrokovane lošim održavanjem električnih alata.
▶ Održavajte alate za sečenje oštre i čiste. Sa adekvatno održavanim alatom za sečenje sa oštrim sečivima manja je verovatnoća da će doći do zapinjanja i upravljanje je jednostavnije.
Upotrebljavajte električni alat, pribor, alate koji se umeću itd. prema ovim uputstvima. Obratite pažnju pritom na uslove rada i posao koji morate obaviti. Upotreba električnog alata za namene drugačije od predviđenih može voditi opasnim situacijama.
Održavajte drške i prihvatne površine suvim, čistim i bez ostataka ulja ili masnoće. Klizave drške ili prihvatne površine ne omogućavaju bezbedno rukovanje i upravljanje alatom u neočekivanim situacijama.
Upotreba i briga o alatu na akumulatorski pogon
Punite samo u aparatima za punjenje, koje je preporučio proizvođač. Punjač koji je pogodan za jednu vrstu akumulatorske baterije može stvoriti rizik od požara ako se koristi za drugačiju akumulatorsku bateriju.
Upotrebljavajte električni alat samo zajedno sa akumulatorskim baterijama namenjenim za njih.
Upotreba bilo kojih drugih akumulatorskih baterija može stvoriti rizik od povrede ili požara.
Držite nekorišćenu akumulatorsku bateriju dalje od drugih metalnih objekata, poput kancelarijskih spajalica, novčića, ključeva, eksera, zavrtnja ili drugih malih metalnih predmeta, koji mogu prouzrokovati povezivanje jednog terminala sa drugim. Kratak spoj između baterijskih terminala može prouzrokovati opekotine ili požar.
Kod pogrešne primene iz akumulatorske baterije može biti izbačena tečnost. Izbegavajte kontakt sa njom. Kod slučajnog kontakta isperite sa vodom. Ako tečnost dospe u oči, potražite i dodatnu lekarsku pomoć. Tečnost iz akumulatora može prouzrokovati iritaciju ili opekotine.
▶ Ne koristite akumulatorsku bateriju ili alat koji je oštećen ili modifikovan. Oštećene ili modifikovane akumulatorske baterije mogu se ponašati nepredvidivo, što može rezultirati požarom, eksplozijom ili povredom.
▶ Ne izlažite akumulatorsku bateriju ili alat vatri ili visokim temperaturama. Izlaganje vatri ili temperaturama iznad 130°C može prouzrokovati eksploziju.
Pridržavajte se svih uputstava u vezi sa punjenjem i ne punite akumulatorsku bateriju ili alat izvan temperaturnog opsega naznačenog u uputstvima.
Nepropisno punjenje ili punjenje na temperaturama izvan naznačenog opsega može oštetiti akumulatorsku bateriju i povećati rizik od požara.
Servisiranje
▶ Neka vam vaš električni alat popravlja samo kvalifikovano osoblje, koristeći samo originalne rezervne delove. Ovo će osigurati očuvanje bezbednosti električnog alata.
Nikada ne servisirajte oštećene akumulatorske baterije. Servisiranje akumulatorskih baterija treba da vrše isključivo proizvođač ili ovlašćeni serviseri.
Sigurnosna uputstva za bušilice i odvrtače
Podešavanje režima rada
Bušenje
Prekidač za biranje vrste režima rada (8) postavite na simbol „Bušenje“.
Zavrtanje
Prekidač za biranje vrste režima rada (8) postavite na simbol „Zavrtanje“.
Udarno bušenje (GSB 18 VE-EC)
Prekidač za biranje vrste režima rada (8) postavite na simbol „Udarno bušenje“.
Biranje obrtnog momenta (važi za režim rada zavrtanja)
Pomoću prstena za podešavanje izbora obrtnog momenta (7) možete preliminarno da izaberete obrtni momenat u 25 stepeni. Čim se dostigne podešeni obrtni moment, zaustavlja se namenski alat.

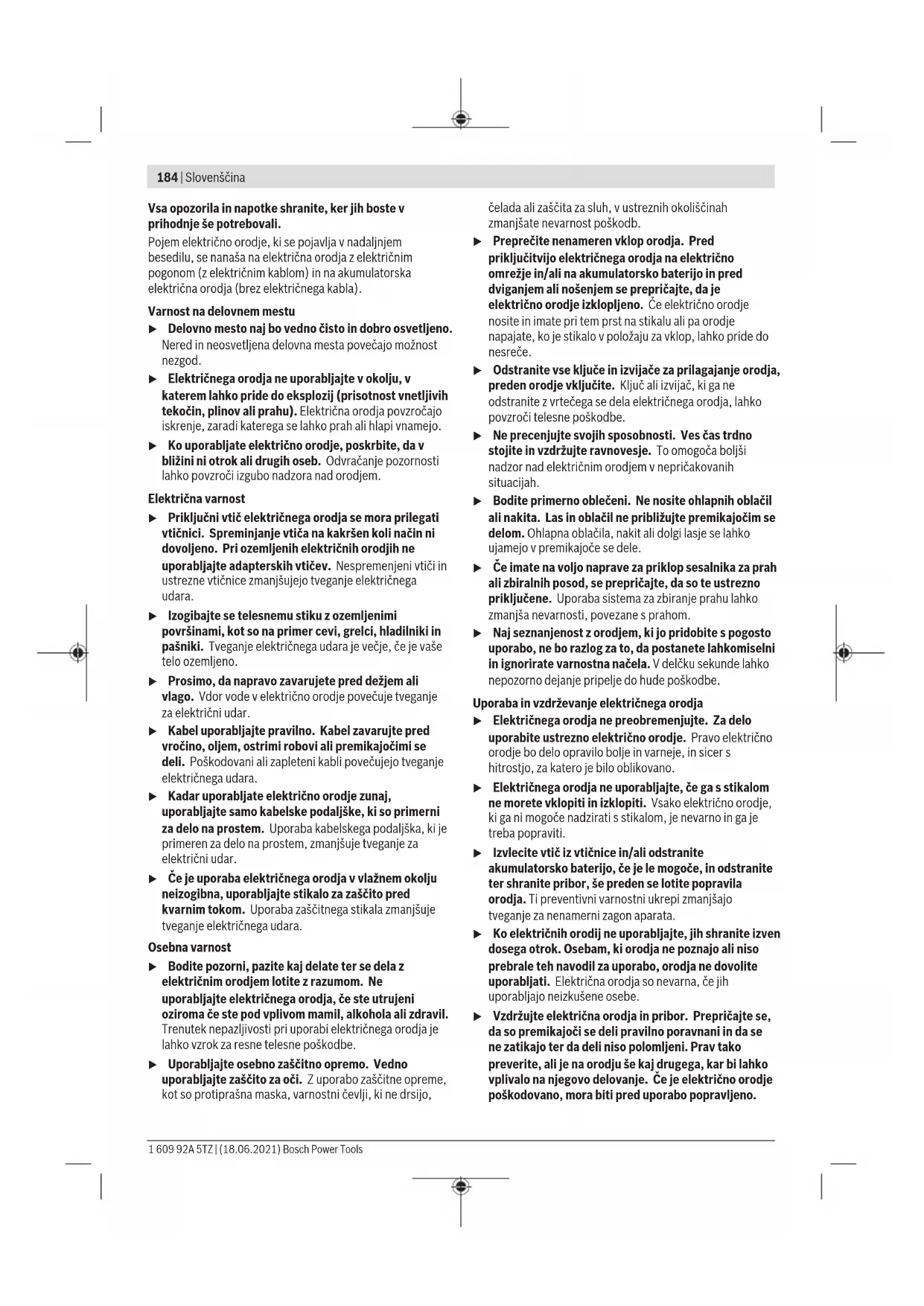

Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so priložene temu električnemu orodju.
Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo,
čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno.
Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Uporaba in vzdrževanje akumulatorskih orodij
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline.
▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo.
▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
Servisiranje
▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.
Varnostna opozorila za vrtalne stroje in vijačnike
Varnostna navodila za vsa opravila
Med udarnim vrtanjem nosite zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.
▶ Uporabite pomožni ročaj/ročaje. Izguba nadzora lahko povzroči telesne poškodbe.
▶ Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka ali sponk s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku rezalnega nastavka ali sponk z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.
Varnostna navodila za delo z dolgimi svedri
Orodja ne uporabljajte pri hitrosti, višji od najvišje hitrosti svedra. Pri višji hitrosti se lahko sveder upogne, će se vrti prosto, ne da bi se pri tem dotikal obdelovanca, in tako povzroči telesne poškodbe.
Z vrtanjem začnite pri nižji hitrosti, konica svedra pa naj se dotika obdelovanca. Pri višji hitrosti se lahko sveder upogne, će se vrti prosto, ne da bi se dotikal obdelovanca, in tako povzroči telesne poškodbe.
Pritisnite le neposredno v smeri svedra in svedra ne preobremenjujte. Svedri se lahko upognejo in tako povzročijo lomljenje ali izgubo nadzora ter posledično telesne poškodbe.
Dodatna varnostna navodila
Trdno držite električno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika.
Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
Če nastavek zablokira, nemudoma izklopite električno orodje. Bodite pripravljeni na visoke reakcijske momente, ki povzročijo povratni udarec. Nastavek blokira, ko je električno orodje preobremenjeno ali ko se električno orodje zagozdi v obdelovancu.
Potisnite stikalo za izbiro stopnje oz. zasukajte stikalo za izbiro obratovalnih programov vselej do omejevala. V nasprotnem primeru se lahko električno orodje poškoduje.
Pred začetkom kakršnih koli del na električnem orodju (npr. vzdrževanje, menjava nastavka itd.) in med njegovim prenašanjem ter shranjevanjem stikalo za izbiro smeri vrtenja namestite v središčni položaj. Pri nenamernem aktiviranju stikala za vklop/izklop obstaja nevarnost poškodb.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je namenjeno tako za privijanje in odvijanje vijakov kot za vrtanje v les, kovino, keramiko in plastiko. Akumulatorski udarni vijačnik GSB je primeren tudi za udarno vrtanje v opeko, zid in kamen.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
(1) Vpenjalni sistem
(2) Hitrovpenjalna glava
(3) Omejevalnik globine
(4) Dodatni ročaj (izolirana oprijemalna površina)
(5) Adapter za dodatni ročaj
(6) Krilni vijak za nastavitev omejevalnika globine
(7) Obroček za izbiro vrtilnega momenta
(8) Stikalo za izbiro načina delovanja
(9) Stikalo za izbiro stopnje
(10) Barvna sponka
(11) Zanka za obešanje
(12) Akumulatorska baterija
(13) Gumb za sprostitev akumulatorske baterije
(14) Držalo za nastavke ^a)
(15) Delovna lučka
(16) Prikaz zaščite pred preobremenitvijo
(17) Stikalo za izbiro smeri vrtenja
(18) Stikalo za vklop/izklop
(19) Ročaj (izolirana oprijemalna površina)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Akumulatorski vrtalni vijačnik GSR 18 VE-EC GSB 18 VE-EC |
| Kataloška številka | | 3 601 JF1 1.. 3 601 JF1 3.. |
| Nazivna napetost V= 18 18 | | |
| Število vrtljajev v prostem tekuA) | | |
| - 1. stopnja min | -1 | 0-480 0-480 |
| - 2. stopnja min | -1 | 0-2 100 0-2 100 |
| Število udarcev min | -1 | - 0-31 500 |
| Vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 (2017)A) | Nm 75/47 75/47 | |
| Najv. premer vrtanja (1./2. stopnja) | | |
| - Zid mm - 16 | | |
| - Jeklo mm 13 13 | | |
| - Les | mm 82 82 | |
| Najv. premer vijačenja | mm 12 12 | |
| Območje vpenjanja vpenjalne glave | | 1,5-13 1,5-13 |
Akumulatorski vrtalni vijačnik GSR 18 VE-EC GSB 18 VE-EC
| Teža po EPTA-Procedure 01:2014 ^8) | kg 2,1–3,2 2,2–3,2 | |
| Priporočena zunanja temperatura med polnjenjem °C 0 ... +35 0 ... +35 | |
| Dovoljena zunanja temperatura med delovanjem in med skladiščenjem | °C –20 ... +50 –20 ... +50 | |
| Priporočene akumulatorske baterije GBA 18V... | | GBA 18V... |
| ProCORE18V... |
| Priporočeni polnilniki GAL 18... | | GAL 18... |
| GAX 18... |
| GAL 36... |
A) Izmerjeno pri 20–25 °C z akumulatorsko baterijo GBA 18V 4.0Ah.
B) Merjeno z GBA 18V 1.5Ah in GBA 18V 12Ah.
Podatki o hrupu / tresljajih
GSR 18 VE-EC GSB 18 VE-EC
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-1. Raven hrupa pri delu lahko preseže navedene vrednosti.
A-vrednotena raven hrupa za električno orodje običajno znaša
| Raven zvočnega tlaka | dB(A) | <70 | 87 |
| Raven zvočne moči | dB(A) | - | 98 |
| Negotovost K | dB | 5 | 5 |
| Uporabite zaščito za sluh! | | | |
Skupne vrednosti tresljajev a _h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom EN 62841-2-1:
| Vrtanje: |
| a_h | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Udarno vrtanje: |
| a_h | m/s2 | - | 15,5 |
| K | m/s2 | - | 1,5 |
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Namestitev
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Polnjenje akumulatorske baterije
▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so združljivi z litijionsko akumulatorsko baterijo, ki je nameščena v vašem električnem orodju.
Opozorilo: akumulatorska baterija je ob dobavi delno napolnjena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite v polnilniku.
Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi s tem skrajšali njeno življenjsko dobo. Prekinitev polnjenja ne poškoduje akumulatorske baterije.
Litij-ionska akumulatorska baterija je zaščitena pred prekomerno izpraznitvijo s sistemom elektronske zaščite celic „Electronic Cell Protection (ECP)“. Če je akumulatorska baterija izpraznjena, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več.
▶ Po samodejnem izklopu električnega orodja ne pritiskajte več na stikalo za vklop/izklop.
Akumulatorska baterija se lahko poškoduje.
Odstranitev akumulatorske baterije
Akumulatorska baterija (12) ima dve blokirni stopnji, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku sprostitvene tipke (13) izpadla. Kadar je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet.
Akumulatorsko baterijo (12) odstranite tako, da pritisnete tipko za sprostitev (13) in akumulatorsko baterijo odstranite iz električnega orodja. Pri tem ne uporabljajte sile.
Prikaz stanja napolnjenosti akumulatorske baterije
Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno.
Za prikaz stanja napolnjenosti pritisnite tipko cali na prikazu stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena.
Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.
▶ Svoje električno orodje uporabljajte zgolj z dodatnim ročajem (4).
Pred začetkom del se prepričajte, da je dodatni ročaj tesno privit. Izguba nadzora nad orodjem lahko povzroči poškodbe. Upoštevajte, da se dodatni ročaj zategne s primernim vrtilnim momentom za način pritrditve, pritrdite ga na električno orodje tako, da boste izključili vsakršno premikanje dodatnega ročaja okrog ali vzdolž osi vrtenja.
Namestitev dodatnega ročaja
Da odprete dodatni ročaj, zavrtite spodnjo ročico dodatnega ročaja (4) v levo.
Povlecite adapter dodatnega ročaja (5) v smeri nazaj in ga zadržite v tem položaju.
Da dodatni ročaj pritrdite na električno orodje, ga potisnite prek vpenjalne glave.
Nato izpustite adapter (5).
Nato znova zategnite spodnjo ročico dodatnega ročaja (4) z vrtenjem v desno.
Obračanje dodatnega ročaja
Dodatni ročaj (4) lahko po želji obrnete in s tem zagotovite varno in neutrujajočo držo pri delu.
Zavrtite spodnjo ročico dodatnega ročaja (4) v levo in obrnite dodatni ročaj (4) v želen položaj. Nato znova zategnite ročico dodatnega ročaja (4) v desno.
Nastavitev globine vrtanja
Z omejevalnikom globine (3) lahko določite želeno globino vrtanja X.
Sprostite krilni vijak za nastavitev omejevalnika globine (6) in vstavite omejevalnik globine v dodatni ročaj (4).
Omejevalnik globine (3) povlecite navzven tako daleč, da razmak med konico svedra in konico omejevalnika globine (3) ustreza želeni globini vrtanja X.
Krilni vijak za nastavitev omejevalnika globine (6) ponovno tesno privijte.
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Odprite hitrovpenjalno vrtalno glavo (2) tako, da jo vrtite v smeri vrtenja ① tako dolgo, da lahko vstavite nastavek. Vstavite orodje.
Tulec hitrovpenjalne vrtalne glave (2) z roko čvrsto vrtite v smeri ②. Vpenjalna glava se tako samodejno blokira.
Odsesavanje prahu/ostružkov
Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin lahko škoduje zdravju. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali drugih prisotnih oseb.
Določene vrste prahu, kot je npr. prah hrastovine ali bukovja, so rakotvorne, še posebej skupaj z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovane materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Delovanje
Uporaba
Namestitev akumulatorske baterije
Opomba: uporaba akumulatorskih baterij, ki niso primerne za električno orodje, lahko povzroči nepravilno delovanje ali poškodbe električnega orodja.
Stikalo za preklop smeri vrtenja (17) pomaknite v sredinski položaj, da preprečite nenameren vklop. Napolnjeno akumulatorsko baterijo (12) vstavite v ročaj, kjer naj se slišno zaskoči. Poravnana mora biti z ročajem.
Nastavitev smeri vrtenja (glejte sliko B)
▶ Stikalo za preklop smeri vrtenja (17) uporabljajte samo, ko električno orodje miruje.
S preklopnim stikalom smeri vrtenja (17) lahko spremenite smer vrtenja električnega orodja. Pri pritisnjenem stikalu za vklop/izklop (18) spreminjanje smeri vrtenja ni možno.
Desno: za vrtanje in privijanje vijakov potisnite stikalo za preklop smeri vrtenja (17) v levo do prislona.
Vrtenje v levo: za popuščanje oziroma odvijanje vijakov in matic pritisnite preklopno stikalo smeri vrtenja (17) popolnoma v desno.
Nastavitev načina delovanja
Vrtanje
Stikalo za preklop med načini delovanja (8) nastavite na simbol „vrtanje“.
Vijačenje
Stikalo za preklop med načini delovanja (8) nastavite na simbol „vijačenje“.
Udarno vrtanje (GSB 18 VE-EC)
Stikalo za preklop med načini delovanja (8) nastavite na simbol „udarno vrtanje“.
Predhodna izbira števila vrtljajev (velja za način delovanja Vijačenje)
Z obročkom za izbiro vrtilnega momenta (7) lahko vnaprej izberete želeni vrtilni moment v 25 različnih stopnjah. Nastavek se ustavi takoj, ko je dosežen nastavljeni vrtilni moment.
Mehanska izbira stopnje
Stikalo za izbiro stopnje(9) uporabljajte samo, ko električno orodje miruje.
Stopnja I:
Nizko število vrtljajev; za delo z velikim vrtalnim premerom ali vijačenje.
Stopnja II:
Visoko število vrtljajev; za vrtanje s svedri manjših premerov.
Vklop/izklop
Za zagon električnega orodja pritisnite na stikalo za vklop/izklop (18) in ga držite pritisnjenega.
Lučka LED (15) sveti pri delno ali popolnoma pritisnjenem stikalu za vklop/izklop (18) in omogoča osvetlitev delovnega območja pri neugodnih svetlobnih razmerah.
Za izklop električnega orodja izpustite stikalo za vklop/izklop (18).
Hitri izklop (Kickback Control)
Funkcija hitrega izklopa (Kickback Control) nudi boljši nadzor nad električnim orodjem in izboljša varnost uporabnika v primerjavi z varnostjo pri uporabi električnih orodij brez funkcije Kickback Control. V primeru nenadnega in nepredvidenega zasuka električnega orodja okoli osi svedra se električno orodje izklopi.
Hiter izklop je prikazan z utripanjem LED-diode na električnem orodju.
Za vnovični vklop izpustite stikalo za vklop/izklop in ga znova pritisnite.
Če funkcija Kickback Control ne deluje, vrtalnika ni mogoče ponovno vklopiti. Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov.
Nastavitev števila vrtljajev
Število vrtljajev vklopljenega električnega orodja lahko brezstopenjsko upravljate glede na to, kako globoko pritisnete stikalo za vklop/izklop (18).
Rahel pritisk na stikalo za vklop/izklop (18) povzroči nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se število vrtljajev povečuje.
Zaščita pred preobremenitvijo, ki deluje glede na temperaturo
Električnega orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali preseganju dovoljene temperature akumulatorske baterije
190 | Hrvatski
se število vrtljajev zmanjša. Šele ko je dosežena dovoljena temperatura akumulatorske baterije, električno orodje deluje s polnim številom vrtljajev.
Zaščito pred preobremenitvijo oziroma preseženo temperaturo označuje rdeča LED-dioda (16) na električnem orodju. Ugasnjena LED-dioda (16) pomeni, da je temperatura akumulatorske baterije orodja spet v dovoljenem območju.
Navodila za delo
Električno orodje lahko na vijak postavite samo v izklopljenem stanju. Nastavek, ki se vrti, lahko zdrsne.
Za odstranitev vijačnega nastavka ali univerzalnega držala lahko uporabite pomožno orodje.
Zanka za obešanje
Z zanko za obešanje (11) lahko električno orodje obesite na primer za pas. Na ta način boste imeli prosti obe roki, električno orodje pa bo dosegljivo v vsakem trenutku.
Barvna sponka (glejte sliko D)
Z barvno sponko (10) lahko označite posamična električna orodja.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail : servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Za priložene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.
Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.
Odlaganje
Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.
Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!
Zgolj za države Evropske unije:
Odslužena električna orodja (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.
Akumulatorske/običajne baterije:
Litijevi ioni:
Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 190).
Hrvatski
Sigurnosne napomene
Uobičajena sigurnosna upozorenja za električne alate
⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i
specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
Električna sigurnost
