사용 설명서 GSR 10 82LI Professional BOSCH

사양을 숙지하십시오. 다음의 지시 사항을 준수하

지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명

다음에서 사용되는 "전동공구"라는 개념은 전원에

연결하여 사용하는 (전선이 있는) 전동 기기나 배터

리를 사용하는 (전선이 없는) 전동 기기를 의미합니

작업장 안전 u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고

를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.

전동공구는 분진이나 증기에 점화하는 스파크를

일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시

오. 다른 사람이 주의를 산만하게 하면 기기에 대

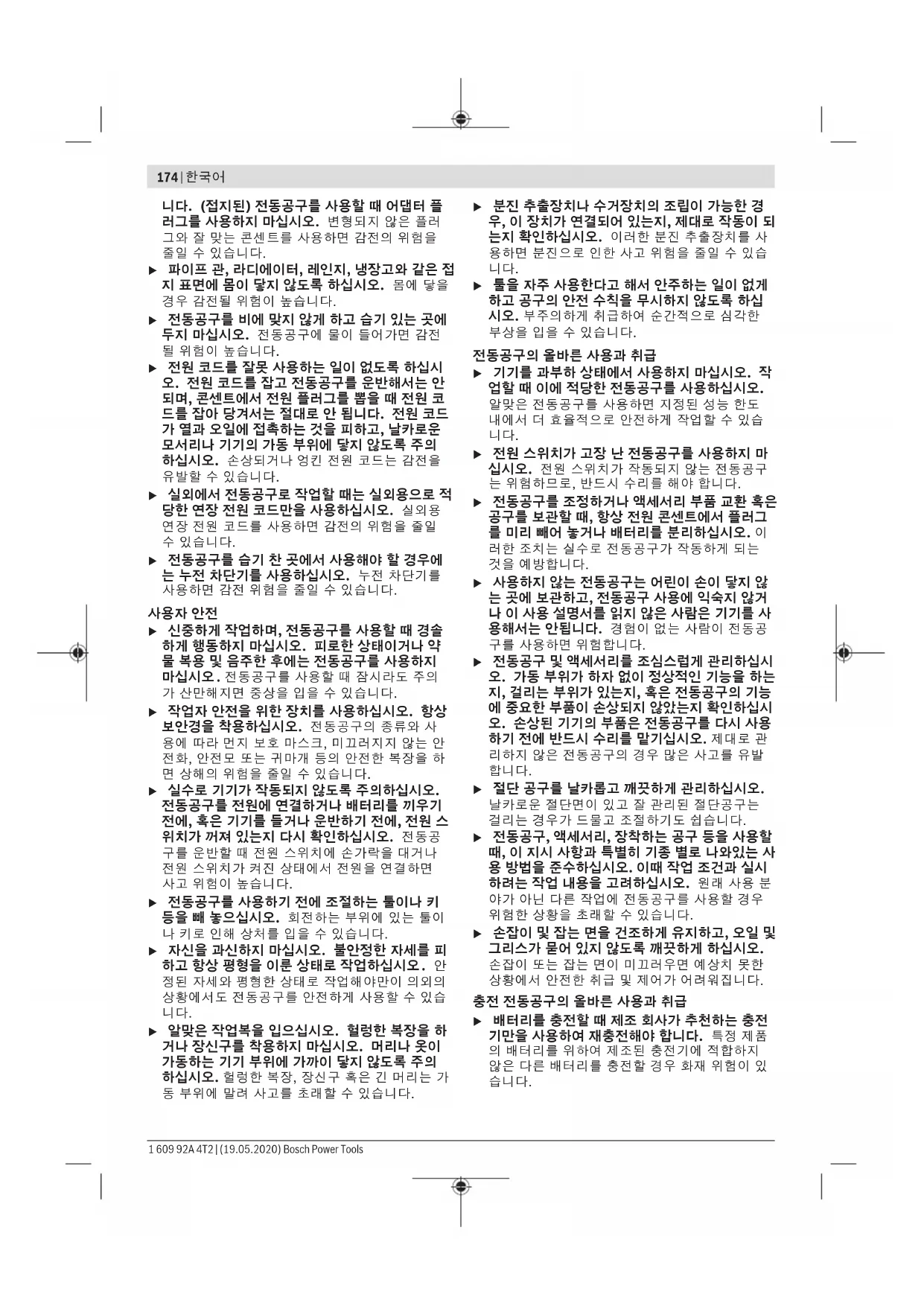

전기에 관한 안전 u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 Bosch Power Tools 1 609 92A 4T2 | (19.05.2020)174 | 한국어

니다. (접지된) 전동공구를 사용할 때 어댑터 플

러그를 사용하지 마십시오. 변형되지 않은 플러

그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접

지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을

u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에

두지 마십시오. 전동공구에 물이 들어가면 감전

u 전원 코드를 잘못 사용하는 일이 없도록 하십시

오. 전원 코드를 잡고 전동공구를 운반해서는 안

되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코

드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드

가 열과 오일에 접촉하는 것을 피하고, 날카로운

모서리나 기기의 가동 부위에 닿지 않도록 주의

하십시오. 손상되거나 엉킨 전원 코드는 감전을

u 실외에서 전동공구로 작업할 때는 실외용으로 적

당한 연장 전원 코드만을 사용하십시오. 실외용

연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에

는 누전 차단기를 사용하십시오. 누전 차단기를

사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔

하게 행동하지 마십시오. 피로한 상태이거나 약

물 복용 및 음주한 후에는 전동공구를 사용하지

마십시오 . 전동공구를 사용할 때 잠시라도 주의

가 산만해지면 중상을 입을 수 있습니다.

u 작업자 안전을 위한 장치를 사용하십시오. 항상

보안경을 착용하십시오. 전동공구의 종류와 사

용에 따라 먼지 보호 마스크, 미끄러지지 않는 안

전화, 안전모 또는 귀마개 등의 안전한 복장을 하

면 상해의 위험을 줄일 수 있습니다.

u 실수로 기기가 작동되지 않도록 주의하십시오.

전동공구를 전원에 연결하거나 배터리를 끼우기

전에, 혹은 기기를 들거나 운반하기 전에, 전원 스

위치가 꺼져 있는지 다시 확인하십시오. 전동공

구를 운반할 때 전원 스위치에 손가락을 대거나

전원 스위치가 켜진 상태에서 전원을 연결하면

u 전동공구를 사용하기 전에 조절하는 툴이나 키

등을 빼 놓으십시오. 회전하는 부위에 있는 툴이

나 키로 인해 상처를 입을 수 있습니다.

u 자신을 과신하지 마십시오. 불안정한 자세를 피

하고 항상 평형을 이룬 상태로 작업하십시오 . 안

정된 자세와 평형한 상태로 작업해야만이 의외의

상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하

거나 장신구를 착용하지 마십시오. 머리나 옷이

가동하는 기기 부위에 가까이 닿지 않도록 주의

하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가

동 부위에 말려 사고를 초래할 수 있습니다.

u 분진 추출장치나 수거장치의 조립이 가능한 경

우, 이 장치가 연결되어 있는지, 제대로 작동이 되

는지 확인하십시오. 이러한 분진 추출장치를 사

용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게

하고 공구의 안전 수칙을 무시하지 않도록 하십

시오. 부주의하게 취급하여 순간적으로 심각한

u 기기를 과부하 상태에서 사용하지 마십시오. 작

업할 때 이에 적당한 전동공구를 사용하십시오.

알맞은 전동공구를 사용하면 지정된 성능 한도

내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마

십시오. 전원 스위치가 작동되지 않는 전동공구

는 위험하므로, 반드시 수리를 해야 합니다.

u 전동공구를 조정하거나 액세서리 부품 교환 혹은

공구를 보관할 때, 항상 전원 콘센트에서 플러그

를 미리 빼어 놓거나 배터리를 분리하십시오. 이

러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않

는 곳에 보관하고, 전동공구 사용에 익숙지 않거

나 이 사용 설명서를 읽지 않은 사람은 기기를 사

용해서는 안됩니다. 경험이 없는 사람이 전동공

u 전동공구 및 액세서리를 조심스럽게 관리하십시

오. 가동 부위가 하자 없이 정상적인 기능을 하는

지, 걸리는 부위가 있는지, 혹은 전동공구의 기능

에 중요한 부품이 손상되지 않았는지 확인하십시

오. 손상된 기기의 부품은 전동공구를 다시 사용

하기 전에 반드시 수리를 맡기십시오. 제대로 관

리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오.

날카로운 절단면이 있고 잘 관리된 절단공구는

걸리는 경우가 드물고 조절하기도 쉽습니다.

u 전동공구, 액세서리, 장착하는 공구 등을 사용할

때, 이 지시 사항과 특별히 기종 별로 나와있는 사

용 방법을 준수하십시오. 이때 작업 조건과 실시

하려는 작업 내용을 고려하십시오. 원래 사용 분

야가 아닌 다른 작업에 전동공구를 사용할 경우

u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및

그리스가 묻어 있지 않도록 깨끗하게 하십시오.

손잡이 또는 잡는 면이 미끄러우면 예상치 못한

상황에서 안전한 취급 및 제어가 어려워집니다.

u 배터리를 충전할 때 제조 회사가 추천하는 충전

기만을 사용하여 재충전해야 합니다. 특정 제품

의 배터리를 위하여 제조된 충전기에 적합하지

않은 다른 배터리를 충전할 경우 화재 위험이 있

1 609 92A 4T2 | (19.05.2020) Bosch Power Tools한국어 | 175

u 각 전동공구용으로 나와있는 배터리만을 사용하

십시오. 다른 종류의 배터리를 사용하면 상해를

u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수

있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한

금속성 물체와 멀리하여 보관하십시오. 배터리

극 사이에 쇼트가 일어나 화상을 입거나 화재를

u 배터리를 잘못 사용하면 누수가 생길 수 있습니

다. 누수가 생긴 배터리에 닿지 않도록 하십시오.

피부에 접촉하게 되었을 경우 즉시 물로 씻으십

시오. 유체가 눈에 닿았을 경우 바로 의사와 상담

하십시오. 배터리에서 나오는 유체는 피부에 자

극을 주거나 화상을 입힐 수 있습니다.

u 손상된 배터리 또는 공구를 사용하지 마십시오.

손상되었거나 개조된 배터리는 예기치 못한 특성

으로 인해 화재, 폭발 또는 부상의 위험을 초래할

u 배터리 또는 공구가 화기 또는 지나치게 높은 온

도에 노출되지 않도록 하십시오. 화기 또는 130

°C 이상의 온도에 노출되면 폭발할 위험이 있습

u 충전 지침을 준수하고 지침에 제시된 범위를 벗

어난 온도에서 충전하지 마십시오. 제시된 범위

를 벗어난 부적절한 온도에서 충전할 경우 배터

리가 손상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 ,

수리 정비 시 보쉬 순정 부품만을 사용하십시오.

그렇게 함으로써 기기의 안전성을 오래 유지할

u 손상된 배터리는 절대 수리하지 마십시오. 배터

리 수리는 제조사 또는 공인 서비스센터에서만

u 절단용 액세서리 또는 파스너가 숨겨진 배선에

접촉할 가능성이 있는 작업을 수행할 경우, 전동

공구의 절연된 손잡이 면만 잡으십시오. 절단용

액세서리 또는 파스너가 "전류가 흐르는" 전선에

접촉되면, 전동공구의 노출된 금속 부품에 "전류

가 흐르는" 상태로 만들어 작업자가 감전될 수 있

긴 드릴 비트를 사용할 경우 안전 수칙

u 절대 드릴 비트의 최대 정격 속도를 초과한 고속

에서 작업하지 마십시오. 고속으로 작업할 경우,

비트가 구부러져 가공물에 닿지 않은 상태에서도

회전하면서 부상을 입을 수 있습니다.

u 드릴링 시에는 항상 낮은 속도에서 작업을 시작

하여 비트의 끝이 가공물에 닿도록 하십시오. 고

속으로 작업할 경우, 비트가 구부러져 가공물에

닿지 않은 상태에서도 회전하면서 부상을 입을

u 비트가 작동하는 부분에만 압력을 가하고 과도한

압력을 주지 마십시오.비트가 구부러져 파손되거

나 통제력을 잃어 부상을 입을 수 있습니다.

u 작업물을 잘 고정하십시오. 고정장치나 기계 바

이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었

는지 확인하십시오. 삽입공구가 걸리거나 전동공

구에 대한 통제가 어려워질 수 있습니다.

u 툴 홀더에 끼워진 비트가 물리면 즉시 전동공구

스위치를 끄십시오. 반동을 유발할 수 있는 강한

반동력이 생길 수 있습니다. 전동공구가 과부하

된 상태이거나 또는 작업하려는 소재에 걸렸을

u 보이지 않는 부위에 에너지 배선 및 배관 여부를

확인하려면 적당한 탐지기를 사용하거나 담당 전

력 공급회사에 문의하십시오. 전선에 접하게 되

면 화재나 전기 충격을 야기할 수 있습니다. 가스

관을 손상시키면 폭발 위험이 있습니다. 수도관

을 파손하게 되면 재산 피해를 야기할 수 있습니

u 전동 공구를 잘 잡으십시오. 스크류를 조이거나

풀 때 잠깐 동안 높은 반력 토크가 발생할 수 있습

u 배터리가 손상되었거나 잘못 사용될 경우 증기가

발생할 수 있습니다. 배터리에서 화재가 발생하

거나 폭발할 수 있습니다. 작업장을 환기시키고,

필요한 경우 의사와 상담하십시오. 증기로 인해

u 배터리를 분해하지 마십시오. 단락이 발생할 위

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는

외부에서 오는 충격 등으로 인해 축전지가 손상

될 수 있습니다. 내부 단락이 발생하여 배터리가

타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 제조사의 배터리 제품만 사용하십시오. 그래야만

배터리 과부하의 위험을 방지할 수 있습니다.

배터리를 태양 광선 등 고열에 장시간 노

출되지 않도록 하고 불과 오염물질, 물,

수분이 있는 곳에 두지 마십시오. 폭발

모든 안전 수칙과 지침을 숙지하십시오.

다음의 안전 수칙과 지침을 준수하지 않

으면 화재 위험이 있으며 감전 혹은 중

사용 설명서 앞 부분에 제시된 그림을 확인하십시

Bosch Power Tools 1 609 92A 4T2 | (19.05.2020)176 | 한국어

전동공구는 나사를 돌려 끼우거나 풀 때, 목재, 금

속, 세라믹 및 플라스틱에 드릴 작업을 할 때 사용됩

제품의 주요 명칭에 표기되어 있는 번호는 기기 그

(10) 손잡이(절연된 손잡이 부위)

A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부

품에 속하지 않습니다. 전체 액세서리는 저희 액세서리

A) 배터리 GBA 12V 1.3Ah 장착 시 20–25 °C에서 측정

C) 온도 <0 °C일 때 출력 제한

조립 u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할

경우 배터리를 전동공구에서 빼십시오. 실수로

전원 스위치가 작동하게 되면 상해를 입을 위험

배터리 충전하기(그림 A 참조) u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 귀하의 전동공구에 사용된 리튬이온 배터리

지침: 배터리는 일부 충전되어 공급됩니다. 배터리

의 성능을 완전하게 보장하기 위해서는 처음 사용하

기 전에 배터리를 충전기에 완전히 충전하십시오.

리튬이온 배터리는 항상 충전할 수 있으며, 이로 인

해 수명이 단축되지 않습니다. 충전을 하다 중간에

중지해도 배터리가 손상되지 않습니다.

리튬 이온 배터리는 “Electronic Cell Protection

(ECP)” (전자 셀 보호) 기능이 있어 과도하게 방전

되지 않습니다. 배터리가 방전되면 안전 스위치가

작동하여 전동공구가 꺼지고 비트가 더 이상 움직이

지 않습니다. u 전동공구가 자동으로 작동이 중단된 경우 전원 스위치를 계속 누르지 마십시오. 배터리가 손상

배터리 (5) 를 분리하려면 배터리 해제 버튼 (4) 을

누른 상태에서 배터리를 전동공구 아래쪽으로 당겨

내십시오. 무리하게 힘을 가하지 마십시오.

폐기처리에 관련된 지시 사항을 준수하십시오.

공구 교환(그림 B 참조) u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할

경우 배터리를 전동공구에서 빼십시오. 실수로

전원 스위치가 작동하게 되면 상해를 입을 위험

전원 스위치 (7) 를 누르지 않은 상태에서는 드릴

스핀들이 잠겨 있습니다. 이를 통해 드릴 척에서 신

속하고 간편하게 비트를 교환할 수 있습니다.

공구가 삽입될 때까지 키레스 척 (1) 을 회전 방향

➊로 돌려 푸십시오. 공구를 끼우십시오.

키레스 척 (1) 의 슬리브를 찰칵 소리가 들릴 때까

지 손으로 힘을 가해 회전 방향 ➋로 돌려 잠그십시

오. 이를 통해 드릴 척은 자동으로 잠깁니다.

1 609 92A 4T2 | (19.05.2020) Bosch Power Tools한국어 | 177

납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광

물 성분 그리고 철과 같은 재료의 분진은 건강을 해

칠 수 있습니다. 이 분진을 만지거나 호흡할 경우,

사용자나 주변 사람들은 알레르기 반응이나 호흡기

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을

유발시키며, 특히 목재 처리용으로 사용되는 부가

원료(크로마트, 목재 보호제)와 혼합되면 암을 유발

시키게 됩니다. 석면 성분을 포함한 재료는 오직 전

– 작업장의 통풍이 잘 되도록 하십시오.

– 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진

지침: 전동공구에 적합하지 않은 배터리를 사용하면

전동공구에 기능 장애가 생겨 기기가 손상될 수 있

회전방향 선택 스위치 (6) 를 중앙에 위치시키면,

의도치 않게 전원이 켜지는 것을 방지할 수 있습니

다. 충전된 배터리 (5) 를 손잡이 안에 넣고 제대로

걸리는 느낌이 들 때까지 정확하게 장착합니다.

회전방향 선택 스위치 (6) 를 이용해 전동공구의 회

전방향을 변경할 수 있습니다. 전원 스위치 (7) 가

눌린 상태에서는 변경할 수 없습니다.

우회전: 드릴 작업 및 볼트를 돌려 끼우려면 회전방

향 선택 스위치 (6) 를 좌측 끝까지 누르십시오.

좌회전: 볼트 및 너트를 풀거나 돌려 빼려면 회전방

향 선택 스위치 (6) 를 우측 끝까지 미십시오.

토크 설정 링 (2) 을 이용하여 필요한 토크를 20단

계에서 사전에 선택할 수 있습니다. 올바르게 설정

하면, 나사못이 작업물과 평면이 되게 끼워지거나

설정된 토크에 이르게 되면 드릴 비트가 자동으로

정지합니다. 위치에서 과부하 클러치는 비활성

나사를 돌려 빼낼 때 필요에 따라 더 높게 설정되도

u 전동공구가 정지된 상태에서만 기어 선택 스위치

기어 선택 스위치 (3) 를 이용해 두 개의 회전 영역

저속 범위, 드릴 직경이 넓은 작업을 하거나 스크류

고속 범위, 가는 드릴 비트로 작업할 때.

기어 선택 스위치(3) 를 끝까지 밀 수 없는 경우 드

릴 비트와 함께 드릴 척을 약간 돌립니다.

전동공구를 작동하려면 전원 스위치 (7) 를 누르고

전원 스위치 (7) 를 약간 또는 끝까지 누르면 램프

(9) 가 점등되기 때문에 조명 상태가 안 좋을 경우

전동공구의 스위치를 끄려면 전원 스위치 (7) 에서

전원 스위치 (7) 를 밀어 이동시키는 만큼 전원이

켜진 전동공구의 회전속도를 조절할 수 있습니다.

전원 스위치 (7) 를 약간만 밀면 속도가 낮아집니

다. 세게 누르면 속도가 빨라집니다.

전자동 스핀들 잠금장치(Auto-Lock)

전원 스위치 (7) 를 누르지 않은 상태에서는 드릴

이로 인해 방전 상태의 배터리 (5) 로 나사못을 조

이는 것과 전동공구를 스크류 드라이버로 사용하는

전원 스위치 (7) 에서 손을 떼면 드릴 척이 제동되

나사를 돌려 끼울 때 나사가 가공물에 일직선이 되

면 전원 스위치 (7) 에서 손을 떼십시오. 그러면 나

사 헤드가 가공물 안으로 들어가지 않습니다.

배터리 충전상태 표시기 (8) 는 전원 스위치 (7) 를

몇 초 동안 절반 또는 끝까지 누르면 배터리 충전 상

태를 보여주며, 3개의 녹색 LED로 구성되어 있습니

규정에 맞게 사용할 때 전동공구의 과부하를 방지할

수 있습니다. 과도하게 부하가 가해지거나 허용되는

배터리 온도 범위를 벗어나면 회전속도가 줄어듭니

다. 전동공구는 허용되는 배터리 온도 범위에 도달

한 후에 다시 전속력으로 작동됩니다.

u 전동공구의 스위치가 꺼진 상태에서만 볼트/너트

에 대십시오. 회전하는 드릴 비트가 미끄러질 수

Bosch Power Tools 1 609 92A 4T2 | (19.05.2020)178 | 한국어

낮은 회전속도로 장시간 작업한 후에는 냉각을 위해

전동공구를 약 3분간 최대 회전속도로 공회전시키

금속에 드릴 작업을 할 경우에는 항상 하자가 없는

날카로운 HSS 드릴 비트(HSS  =  하이 스피드 스

틸)만 사용하십시오. Bosch 액세서리 제품군은 이

경질 작업 소재에 크고 긴 스크류를 끼우기 전에, 나

사산의 중심 직경으로 스크류 길이의 약 2/3 에 해

당하는 깊이로 초기 드릴 작업을 하는 것이 좋습니

u 전동공구에 각종 작업(보수 정비 및 액세서리 교

환 등)을 하거나 전동공구를 운반하거나 보관할

경우 배터리를 전동공구에서 빼십시오. 실수로

전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동

공구의 통풍구를 항상 깨끗이 하십시오.

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리

고 부품에 관한 문의를 받고 있습니다. 대체 부품에

관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세

서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플

레이트에 있는 10자리의 부품번호를 알려 주십시

포함되어 있는 리튬이온 배터리는 위험물 관련 규정

을 따라야 합니다. 별도의 요구사항 없이 배터리를

사용자가 직접 도로 상에서 운반할 수 있습니다.

제3자를 통해 운반할 경우(항공 운송이나 운송 회

사 등) 포장과 표기에 관한 특별한 요구 사항을 준

수해야 합니다. 이 경우 발송 준비를 위해 위험물 전

표면이 손상되지 않은 배터리만 사용하십시오. 배터

리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움

직이지 않도록 배터리를 포장하십시오. 또한 이와

전동공구, 배터리, 액세서리 및 포장은

환경 친화적인 방법으로 재생할 수 있도

전동공구와 충전용 배터리/배터리를 가

더이상 사용할 수 없는 전동공구 및 사용한 충전용

배터리/배터리는 유럽 가이드라인 2012/19/EU 및

유럽 가이드라인 2006/66/EC에 따라 분리 수거하

여 환경 규정에 맞춰 재활용해야 합니다.

운반 단락에 나와 있는 지침을 참고하십시오 (참조
