GEBRUIKSAANWIJZING GSR 10 82LI Professional BOSCH

nl Oorspropkeiike gebruiksaarwitzina

da Original tragsawisping

SBruksanisngIonglal

no Original driftsinstruks

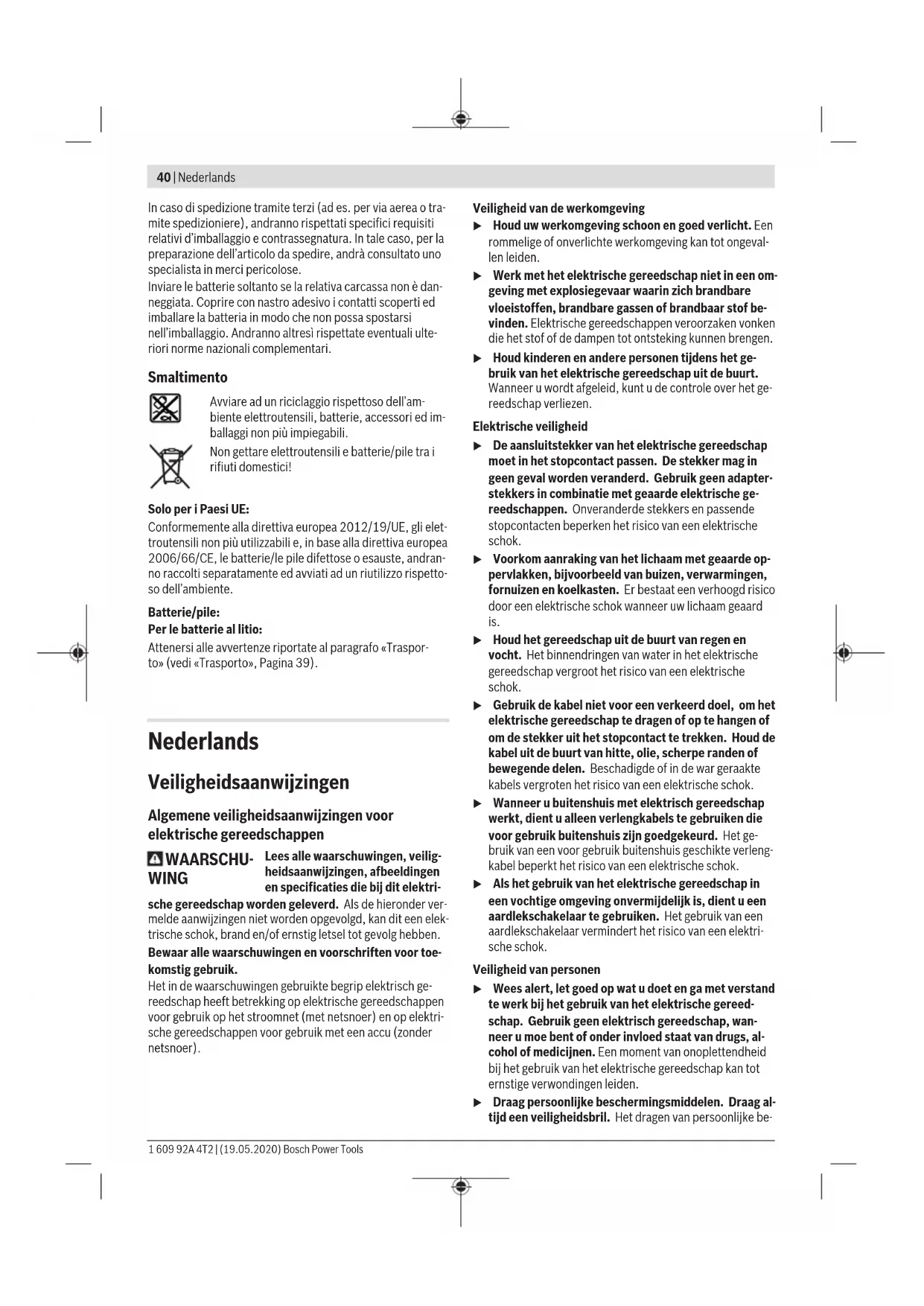

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking+kunnen brengen.
Houd kinderen en andere Personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru worte afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke be

schermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd hareen ekleding uit de buurt van bewegende delen. Loshangende kleding, lan- ge hareen en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzugings-of stofopvangoorzieingen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoord bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar nicht-gebruike elektrische gereedschappen bieten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er nicht mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren personen worden gebruikt.

Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodenig gebroken of beschadigd waar dat de werkig van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's wordt gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kanveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot geolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd sein. Beschadigde of veranderde accu's kuren onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of tempera-turen boven 130^ kan een explosie verroorzaken.

42|Nederlandsl

Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dientuitsuitend te worden UITgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsaanwijzingen voor schroefboormachines

Veiligheidsaanwijzingen voor alle bewerkingen

Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wanneer u werkzaamheden verricht waarbij het accessoire of het bevestigingsmiddel in aanraking kan komen met verborgen bedrading. Als het accessoire of bevestigingsmiddel in aanraking komt met een spanningvoerende draad, dan kunnen de meta-len delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunden krijgen.

Veiligheidsaanwijzingen bij het gebruik van lange boren

Werk nooit met een hoger toerental dan het maximale nominale toerental van de boor. Bij hogere toerentallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstukaat draaien, wat kan resulteren in persoonlijk letsel.
Begin alkjtd te boren met een laag toerental, waar bij de punt van het bit contact heeft met het werkstuk. Bij hogere toerenallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstukaat draaien, wat kan resulteren in persoonlijk letsel.
Oefen uitsluitend lijnrecht t.o.v. het bit druk uit en oe- fen geen overmatige druk uit.Bits kuren verbuigen met als gevolg breuk of verlies van controle, wat kan resulteren in persoonlijk letsel.

Aanvullende veiligheidsaanwijzingen

Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doein.
Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed-schap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Schakel het elektrische gereedschap onmiddelijk uit, wanner het inzetgereedschap blokkeert. Ben voorbereid op hoge reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert, wanner het

elektrische gereedschap overbelast wordt of in het te bewerken werkstuk Kantelt.

• Gebruik geschkke detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade.
  Houd het elektrische gereedschap goed vast. Bij het vast-en losdraaien van schroeven hunnen gedurende korteijd groote reactiemomenten optreden.
  Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht enzoek bij klachten een arts op. De dampen hunnen de luchtwegen irriteren.
  Open de accuniet. Er bestaat gevaar voor kortsluiting.
  Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
• Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven evenals voor het boren in hout, metaal, keramiek en kunststof.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Snelspanboorhouser
(2) Instelring draaimomentinstelling
(3) Toerentalschakelaar
(4) Accu-ontgrendelingstoets
(5) Accu
(6) Draairichtingschakelaar

(7) Aan/uit-schakelaar
(8) Accu-oplaadaanduiding
(9) Lamp „PowerLight“
(10) Handgreep (geisoleerd greepvlak)
(11) Universele bithouder
(12) Schroefbit

A) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrenpen. Alle accessoires zich te vinden in ons accessoireprogramma.

Technische gegevens

Accuschroefboormachine GSR 12V-15
Productnumber		3601 H68 1..
Nominale spanning V=12
Onbelast toerental(A)
- Stand 1 min	-1	0-400
- Stand 2 min	-1	0-1300
Max. draaimoment harde/ zachte schroefverbinding volgens ISO 5393(A)	Nm 30/15
Max. boor-Ø
- staal mm 10
- hout mm 19
Max. schroef-Ø mm 7
Boorholderspanbereik mm 1,0-10
Gewicht volgens EPTA-Procedure 01:2014(B)	kg 1,0-1,2
Aanbevolen omgevingstem-peratuur bij het opladen	°C 0...+35
Toegestane omgevingstem-peratuur tijdens gebruik(C) en bij opslag	°C -20...+50
Aanbevolen accu's GBA 12V...
Aanbevolen oplaadappara-ten		GAL 12...
		GAX 18...

A) gemeten bij 20-25°C met accu GBA 12V 1.3Ah.
B) afhankelijk van gebruike accu
C) beperkt vermogen bij temperaturen < 0^

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 62841-2-1.

Het A-gewogen geluidsdrukniveau van het elektrische ge-ereedschap bedraagt typisch 71 dB(A).Onzekerheid K = 5 dB. Het geluidsniveau bij het werken kan de aangegeven waarden overschrijden.Draag een gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-1:

Boren in metaal: a_n < 2,5m / s^2,K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geldismissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschert worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, dan konnen het trillingsniveau en de geldismissiewaarde afwijken. Dit kan de trillings- en geldismissie gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldsemissies要去 ook rekening worden gehonden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Montage

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Accu opladen (zie afbeelding A)

Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zichn af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzing: De accu worden gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-lon-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaatd de accu Niet.

De Li-ion-accu is door de „Electronic Cell Protection (ECP)“ gegen diepontlading beschermd. Als de accu leeg is, worden het elektrische gereedschap door een verilgheidsschakelinguitgeschakeld. Het inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Nieteer op de aan/uit-schakelaar. De accu kan anders beschadigd worden.

Voor het verwijderen van de accu (5) drukt u op de ontgren-delingstoetsen (4) en trekt u de accu maar beneden toeuit

44|Nederlandsl

het elektrische gereedschap. Gebruik waar bij geen geweld.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Inzetgereedschap wisselen (zie afbeelding B)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Als de aan/uit-schakelaar (7) Niet is ingedrukt, worden de uit-gaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouser nsl, gemakkelijk en eenvoudig worden verrangen.

Open de snelspanboorhouser (1) door deutsche in draairichting te draaien, totdat het gereedschap kan worden aangebracht. Zet het gereedschap in.

Draai de huis van de snelspanboorhouser (1) in draairichting met de hand stevig zicht, totdat er een klik te horen is. De boorhouser wordt daardoor automatisch vergrendeld.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.
-Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikname

Accuplaatsen

Aanwijzing: Het gebruik van accu's die nicht geschikt zich voor uw elektrische gereedschap, kan leiden tot verkeerd functioneren of beschadiging van het elektrische gereedschap.

Zet de draairichtingschakelaar (6) in het midden om per ongeluk inschakelen te verhinderen. Plaats de geladen accu (5) in de greedop tot deze voelbaar vastklikt en geldijk met de greedpigt.

Draairichting instellen (zie afbeelding C)

Met de draairichtingschakelaar (6) kunt u de draairichting van het elektrische gereedschap veranderen. Bij ingedrukte aan/uit-schakelaar (7) is ditECHTER NIET Mogelijk.

Rechtsdraien: voor het boren en indraaien van schroeven drukt u de draairichtingschakelaar (6) maar links tot aan de aanslag door.

Linksdraien: voor het losdraien of uitdraien van schroven en moeren drukt u de draairichtingschakelaar (6) maar rechts tot aan de aanslag door.

Draaimoment vooraf instellen

Met de instelring draaaimomentinstelling (2) kunt u hetoodzakelijkde draaimoment in 20 standen instellen. Bij een juisteinstalling wordt het bit/de boor gestopt, zodra de schroefvlak in het materiaal is gedraaid of het ingestelde draaimoment is bereikt. In positie de veiligheidskoppeling ge deactivatederd, bijv. om te boren.

Kies bij het uitdraaien van schroeven eventuele een hogere instelling of kies het symbool

Bedien de toerentalschakelaar (3) alleen als het elektrische gereedschap stilstaat.

Met de toerentalschakelaar (3) können tweet toerentalberei-ken ingesteld worden.

1e versnelling:

Laag toerentalbereik. Voor werkzaamheden met een groote boordiameter en voor het in- en uitdraaien van schroeven.

2e versnelling:

Hoog torentalbereik. Voor werkzaamheden met eenkleine boordiameter.

Als de toerentalschakelaar (3) Niet tot aan de aanslag kan worden geschoven, draai de boorhouser met de boor daniets.

In- en uitschakelen

Druk voor ingebruikname van het elektrische gereedschap op de aan/uit-schakelaar (7) en houd deze ingedrukt.

De lamp (9) brandt bijiets of helemaal ingedrukte aan/uitschakelaar (7) en hiermee kan het werkbereik bij ongunstigelichtomstandigheden verlicht worden.

Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (7) los.

Toerental instellen

U kunt het toenental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schake-laar (7) indrukt.

Lichte druk op de aan/uit-schakelaar (7) heeft een laag toerental tot gevolg. Met toenemende druk worden het toerental hoger.

Volutomatische blokkering van de uitgaande as (AutoLock)

Als de aan/uit-schakelaar (7) Niet is ingedrukt, worden de uit-gaande as en dus de gereedschapopname geblokkeerd.

Hierdoor konnen schroeven, ook als de accu (5) leeg is, worden ingedraaid of kan het elektrische gereedschap ook als schroevendraaier worden gebruikt.

Snelstop

Bij het loslaten van de aan/uit-schakelaar (7) worden de boorhouser afgeremd. Daardoor worden uitlopen van het inzetgereedschap voorkomen.

Laat bij het indraaien van schroeven de aan/uit-schakelaar (7) pas los, wanner de schroef vlak in het werkstuk ingedraaid is. De schroefkop dringt dan Niet in het werkstuk.

Accu-oplaadaanduiding

De accu-oplaadaanduiding (8) geeft bij half of helemaal ingedrukte aan/uit-schakelaar (7) enkele seconden lang de laadtoestand van de accu aan en bestaat uit 3 groene LED's.

LED's Capacitite

Permanent licht 3 × groen ≥ 66%

Permanent licht 2 × groen ≥ 33%

Permanent licht 1 × groen < 33 %

Knipperlicht 1 × groen Reserve

Temperatuurafhankelijke beveiliging gegen overbelasting

Bij beoogd gebruik kan het elektrische gereedschap Niet overbelast worden. Bij te sterke belasting of verlaten van het toegestane accutemperatuurbereik worden het toenental gere deduceerd. Het elektrische gereedschap loopt pas na het bereiken van de toegestane accutemperatuur weir met vol toenental.

Aanwijzingen voor werkzaamheden

• Plaats het elektrische gereedschap alleen uitgeschak-keld op de moer/schroef. Draaiende inzetgereedschappen können wegglijen.

Na langereijd werkken met een Klein toerental moet u het elektrische gereedschap ter afkoeling ca. 3 minuten lang bij maximaal toerental onbelast lately draaien.

Gebruik voor het boren in metaal alleen onbeschadigde, scherpe HSS-boren (HSS = high-speed steel). De vereiste kwaliteit worden gewaarborgd door het Bosch accessoireprogramma.

Vór het indraaien van grotere, langere schroeven in harde materialen moet u met de kerndiameter van de schroefdraad ongeveer 2/3 van de schroeflengte voorboren.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Houd het elektrische gereedschap en de ventilatieopeningen alttijd schoon om goed en veilig te werken.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tiem cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Vervoer

Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in achegenomen worden. In deze geallen moet bij de Voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanner de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieuverantwoorde wijze gerecycled worden.

Gooie elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU要去en nicht更是 bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 45).

Dansk

Reglarea directie de rotatie (consultati imaginea C)

gijg pks 10 guiu uigj pslg
