HASZNÁLATI ÚTMUTATÓ GSB 1622 RE Professional BOSCH

hu Eredeti használati utasítás

til électroportatif.

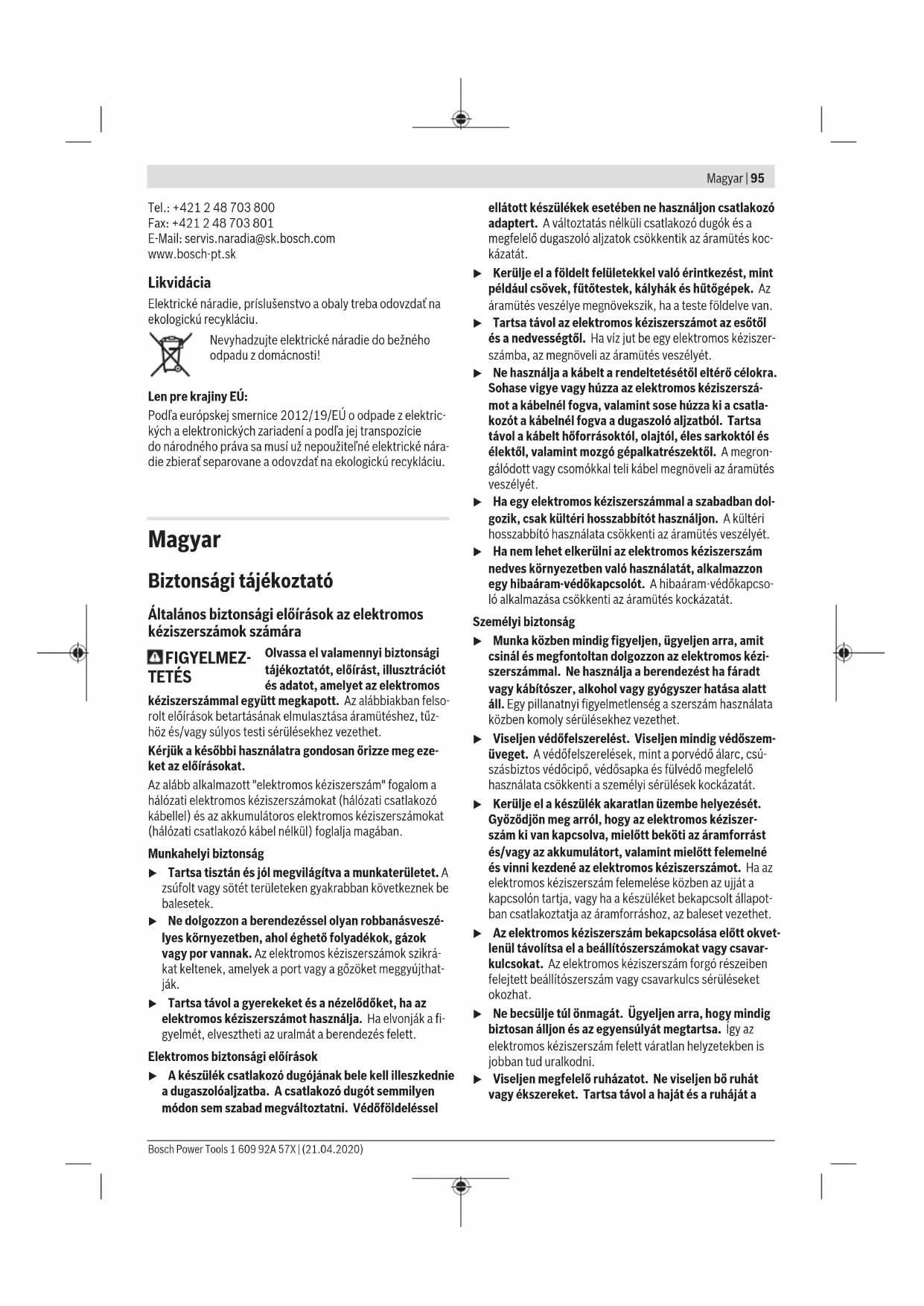

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

kéziszerszámok számára

TETÉS Olvassa el valamennyi biztonsági

tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felso-

rolt előírások betartásának elmulasztása áramütéshez, tűz-

höz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por vannak. Az elektromos kéziszerszámok szikrá-

kat keltenek, amelyek a port vagy a gőzöket meggyújthat-

ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri

hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso-

ló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt

áll. Egy pillanatnyi figyelmetlenség a szerszám használata

közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú-

szásbiztos védőcipő, védősapka és fülvédő megfelelő

használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a Bosch Power Tools 1 609 92A 57X | (21.04.2020)96 | Magyar

mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a szerszám mozgó részei magukkal ránthatják.

u Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletke-

ző por veszélyes hatásait.

u Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok túlságosan

magabiztossá tegyék, és figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

Az elektromos kéziszerszámok gondos kezelése és

u Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

u Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

u Húzza ki a csatlakozót az áramforrásból és/vagy távo-

lítsa el az akkumulátort (ha az leválasztható az elekt-

romos kéziszerszámtól), mielőtt az elektromos kézi-

szerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi-

gyázatossági intézkedés meggátolja a szerszám akaratlan

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

u Tartsa megfelelően karban az elektromos kéziszerszá-

mokat és a tartozékokat. Ellenőrizze, hogy a mozgó

alkatrészek kifogástalanul működnek‑e, nincsenek‑e

beszorulva, illetve nincsenek‑e eltörve vagy megron-

gálódva olyan alkatrészek, amelyek hatással lehetnek

az elektromos kéziszerszám működésére. A berende-

zés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet

az elektromos kéziszerszám nem megfelelő karbantartá-

sára lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat könnyebben le-

het vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendelteté-

sétől eltérő célokra való alkalmazása veszélyes helyzete-

u Tartsa szárazon, tisztán valamint olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyze-

tekben lehetetlenné teszik az elektromos kéziszerszám

biztonságos kezelését és irányítását.

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

Biztonsági figyelmeztetések fúrókhoz

Biztonsági figyelmeztetések minden művelethez

u Ütvefúráshoz viseljen mindig fülvédőt. A zaj hatása hal-

láskárosodáshoz vezethet.

u Használja a pótfogantyú(ka)t. Ha elveszti az uralmát a

kéziszerszám felett, az személyi sérüléshez vezethet.

u Az elektromos kéziszerszámot csak a szigetelt marko-

latfelületeknél fogva tartsa, ha olyan műveletet hajt

végre, melynek során a betétszerszám vagy rögzítő-

elemek egy kívülről nem látható vezetékhez, vagy a

kéziszerszám saját hálózati csatlakozó vezetékéhez

érhetnek. Ha a vágó tartozék vagy egy rögzítő elem egy

feszültség alatt álló vezetékhez ér, az elektromos kézi-

szerszám fedetlen fémrészei szintén feszültség alá kerül-

hetnek és áramütéshez vezethetnek.

Biztonsági figyelmeztetések hosszú fúrófejek

u Sohase működtesse a kéziszerszámot magasabb for-

dulatszámmal, mint a fúrófej legnagyobb megenge-

dett fordulatszáma .Magasabb fordulatszámok esetén a

fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy

érintené a munkadarabot, és így személyi sérülést okoz-

u Mindig egy alacsony fordulatszámmal kezdje a fúrást,

úgy, hogy az indításkor a fúrófej hegye érintkezésben

legyen a munkadarabbal. Magasabb fordulatszámok

esetén a fúrófej kihajolhat, amikor szabadon forog, anél-

kül, hogy érintené a munkadarabot, és így személyi sérü-

u Csak a fúrófejjel egy vonalban gyakoroljon nyomást a

kéziszerszámra és ne alkalmazzon túl nagy nyomást.A

fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám

feletti uralom elvesztéséhez vezethetnek, ez pedig szemé-

lyi sérülésekhez vezethet.

Kiegészítő biztonsági előírások

u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az

elektromos kéziszerszámot. Számítson magas reakci-

ós nyomatékokra, amelyek egy visszarúgást okozhat-

nak .A betétszerszám leblokkol, ha az elektromos kézi-

1 609 92A 57X | (21.04.2020) Bosch Power ToolsMagyar | 97

szerszám túlterhelés alá kerül, vagy beékelődik a meg-

munkálásra kerülő munkadarabba. u Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre

magas reakciós nyomatékok léphetnek fel. u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

a kezével tartaná. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos veze-

téket a berendezéssel megérint, az tűzhöz és áramütés-

hez vezethet. Egy gázvezeték megrongálása robbanást

eredményezhet. Ha egy vízvezetéket szakít meg, anyagi

károk keletkeznek, vagy áramütést okozhat. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és

a kezelő elvesztheti az uralmát az elektromos kéziszer-

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

Az elektromos kéziszerszám téglában, betonban és termés-

kőben végzett ütvefúrásra, gyémántbetétes magfúróval tég-

lában és mészkőben végzett szárazfúrásra (nedves fúrásra

nem alkalmas), valamint fában, fémekben, keramikus anya-

gokban és műanyagokban végzett fúrásra szolgál. Az elektro-

nikus szabályozóval ellátott és a jobbra‑/balraforgás között

átkapcsolható készülékek csavarozásra és menetfúrásra is

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

Automatikus reteszelésű fogaskoszorús fúrótokmány

„Fúrás/Ütvefúrás“ átkapcsoló

Forgásirány-átkapcsoló

Bekapcsolási reteszelő gomb a be-/kikapcsoló számá-

Fordulatszám előválasztó szabályozó kerék

Szárnyascsavar a mélységi ütköző beállításához

Pótfogantyú (szigetelt fogantyú-felület)

Fogantyú szigetelt markolatfelület)

Univerzális bittartó

Tokmánykulcs kézi reteszelésű fogaskoszorús fúró-

Kézi reteszelésű fogaskoszorús fúrótokmány

A képeken látható vagy a szövegben leírt tartozékok rész-

ben nem tartoznak a standard szállítmányhoz. Tartozék-

programunkban valamennyi tartozék megtalálható.

a kereskedelemben szokványosan kapható (a szállítmány

Ütvefúró gép GSB 162-2 RE Rendelési szám

Névleges felvett teljesítmény W 1 500

max. leadott teljesítmény W 840

Üresjárati fordulatszám

Névleges fordulatszám

Ütésszám alapjárati fordulatszám esetén

Tengelynyakátmérő mm 53

Max. fúró-Ø (1./2. fokozat)

Tokmány befogási tartomá-

EPTA‑eljárás) szerint

Érintésvédelmi osztály

/II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő fe-

szültségek és külön egyes országok számára készült kivitelek esetén

ezek az adatok változhatnak.

Zaj és vibráció értékek

A zajkibocsátási értékek a

EN62841-2-1szabványnak megfelelően kerültek meghatá-

Bosch Power Tools 1 609 92A 57X | (21.04.2020)98 | Magyar

Az elektromos kéziszerszám A-értékelésű zajszintjének tipi-

kus értékei: hangnyomásszint 92dB(A); hangteljesítmény-

szint 103dB(A). A szórás, K=5dB.

rezgési összértékek (a három irány vektorösszege) és a

K szórás aEN62841-2-1szabványnak megfelelően megha-

Ütvefúrás betonban: a

Gyémántbetétes fúrás betonban: a

Az ezen utasításokban megadott rezgésszint és zajkibocsátá-

si érték egy szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok egymással

való összehasonlítására alkalmazható. Ez az érték a rezgés-

és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektro-

mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt-

romos kéziszerszámot más alkalmazásokra, eltérő betétszer-

számokkal vagy nem kielégítő karbantartás mellett használ-

ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől

eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki-

bocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figye-

lembe kell venni azokat az időszakokat is, amikor a készülék

kikapcsolt állapotban van, vagy amikor be van ugyan kap-

csolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Pótfogantyú (lásd a A ábrát)

u Az elektromos kéziszerszámát csak a (10) pótfogan-

tyúval együtt használja.

A (10) pótfogantyút 12 különböző helyzetben lehet felsze-

relni, hogy ezzel egy biztonságos és fáradságmentes munkát

lehessen biztosítani.

Forgassa el a (10) pótfogantyú alsó markolatát az ➊ forgás-

irányba és tolja annyira előre a (10) pótfogantyút, hogy azt el

lehessen forgatni a kívánt helyzetbe. Ezután húzza ismét

vissza a (10) pótfogantyút és húzza meg ismét szorosra a ➋

forgásirányban az alsó markolatot.

A furatmélység beállítása

A (7) mélységi ütközővel be lehet állítani a kívánt X furat-

Oldja ki a (9)mélységi ütköző beállító szárnyascsavart és he-

lyezze bele a mélységi ütközőt a (10)pótfogantyúba.

Húzza ki annyaira a mélységi ütközőt, hogy a fúrófej csúcsa

és a mélységi ütköző csúcsa közötti távolság megfeleljen az

X kívánt furatmélységnek.

Húzza meg ismét szorosra az mélységi ütköző beállítására

szolgáló (9)szárnyascsavart.

u A szerszámcseréhez viseljen védőkesztyűt. A fúrótok-

mány hosszabb munkaműveletek során erősen felmeleg-

Automatikus reteszelésű fogaskoszorús fúrótokmány

Forgatással nyissa szét a (1)fogaskoszorús fúrótokmányt,

amíg a szerszámot be nem lehet helyezni.

Tegye be a szerszámot. Dugja be a (12)tokmánykulcsot a

(1)fogaskoszorús fúrótokmány megfelelő furataiba és

egyenletesen beszorítva rögzítse a szerszámot.

Kézi reteszelésű fogaskoszorús fúrótokmány (lásd a

Nyissa ki forgatással a (16)fogaskoszorús fúrótokmányt,

amíg be lehet tenni a szerszámot. Tegye be a szerszámot.

Dugja be a (15) tokmánykulcsot a (16) fogaskoszorús tok-

mány megfelelő furataiba és fogja be egyenletesen szorosra

A (15)tokmánykulcs hatszögletű részével forgassa el az ex-

centert ütközésig a ➋ irányba. Ez biztosítja a megfelelő befo-

A betétszerszám eltávolításához forgassa el az excentert az

➊ irányba és a (15)tokmánykulccsal nyissa szét a (16)fo-

gaskoszorús fúrótokmányt.

Csavarozó szerszámok

A (13) csavarozóbetétek alkalmazása esetén használjon

mindig egy (14) univerzális bittartót. Mindig csak a csavar-

fejhez illő csavarozóbetéteket használjon.

A csavarozásho állítsa mindig át a (2) „Fúrás/Ütvefúrás“ át-

kapcsolót a „Fúrás“ jelére.

A fúrótokmány kicserélése

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A fúrótokmány leszerelése (lásd a Fábrát)

A (1)fogaskoszorús fúrótokmány leszereléséhez helyezzen

fel egy (17)villáskulcsot (17mm-es méret) a hajtótengely

Tegye rá az elektromos kéziszerszámot egy stabil felületre,

például egy munkapadra. Dugja bele a (12) tokmánykulcsot

a (1) fogaskoszorús fúrótokmányon található három furat

egyikébe és ezt a tokmánykulcsot mintegy karként használ-

va, az ➊ irányba forgatva csavarja le a (1) fogaskoszorús fú-

rótokmányt. Egy beékelődött fogaskoszorús fúrótokmányt a

(12)tokmánykulcsra mért enyhe ütéssel lehet kioldani. Ve-

1 609 92A 57X | (21.04.2020) Bosch Power ToolsMagyar | 99

gye ki a (12)tokmánykulcsot a fogaskoszorús fúrótokmány-

ból és csavarja le teljesen a fogaskoszorús fúrótokmányt.

A fúrótokmány felszerelése (lásd a Gábrát)

A fogaskoszorús fúrótokmány felszerelése az előbbivel fordí-

tott sorrendben történik.

A fúrótokmányt kb. 80-85 Nm meghúzási nyo-

matékkal szorosan meg kell húzni.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókhoz és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-

súak, főleg ha a faanyag kezeléséhez más anyagok is vannak

bennük (kromát, favédő vegyszerek). A készülékkel azbesz-

tet tartalmazó anyagokat csak szakembereknek szabad meg-

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A

230V‑os berendezéseket 220V hálózati feszültségről

is szabad üzemeltetni.

A forgásirány beállítása (lásd a H–Iábrát)

A (3) forgásirány-átkapcsoló az elektromos kéziszerszám

forgásirányának megváltoztatására szolgál. Ha a (5) be-/ki-

kapcsoló be van nyomva, akkor a forgásirányt nem lehet át-

Jobbra forgás: Fúráshoz és csavarok becsavarásához tolja

el a (3)forgásirány átapcsolót a bal oldali helyzetbe.

Balra forgás: A csavarok és anyák kioldásához, illetve kicsa-

varásához tolja el a (3)forgásirány átapcsolót a jobb oldali

Az üzemmód beállítása

Állítsa a (2) átkapcsolót a „Fúrás“ jelére.

Állítsa a (2) átkapcsolót az „Ütvefúrás“ jelére.

A (2) átkapcsoló érezhetően bepattan és mű-

ködő motor mellett is át lehet kapcsolni.

Mechanikus sebességfokozat beállítás

u A(8) fokozatválasztó kapcsolót csak álló vagy lassan

futó elektromos kéziszerszám mellett működtesse.

Teljes terhelés vagy maximális fordulatszám mellett a

fokozatváltó kapcsolót ne működtesse.

A (8) fokozatválasztó kapcsolóval 2 fordulatszám tartomnyt

lehet előre beállítani.

Alacsony fordulatszám tartomány; nagy átmérőjű fúróval

végzett munkákhoz vagy csavarozáshoz.

Magas fordulatszám tartomány, kis átmérőjű fúróval végzett

Legnagyobb fúróátmérő

A magfúrókat ne használja

ütvefúrási üzemmódban.

Állítsa a (2)átkapcsolót a

Az elektromos kéziszerszám üzembe helyezéséhez nyomja

be és tartsa benyomva a (5) be-/kikapcsolót.

A benyomott (5) be-/kikapcsoló rögzítéséhez nyomja be a

Az elektromos kéziszerszám kikapcsolásához engedje el a

(5) be-/kikapcsolót, illetve, ha az az adott helyzetben a (4)

rögzítőgombbal rögzítve van, nyomja be rövid időre, majd

engedje el a (5) be-/kikapcsolót.

A nagy reakciós nyomatékok korlátozására az

elektromos kéziszerszám egy biztonsági kup-

lunggal (anti-rotáció) van felszerelve.

u Ha a betétszerszám beszorul, vagy beékelődik, a fúró-

orsó meghajtása kikapcsolódik. Az ekkor fellépő erők

miatt tartsa mindig mindkét kezével fogva az elektro-

mos kéziszerszámot és biztos, szilárd alapon álljon.

u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az

elektromos kéziszerszámot. Ha leblokkolt fúrószer-

szám mellett kapcsolja be a kéziszerszámot, igen ma-

gas reakciós nyomatékok lépnek fel.

A fordulatszám/ütésszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát/ütés-

számát annak megfelelően szabályozhatja, mennyire nyomja

be a (5) be-/kikapcsolót.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)100 | Русский

A (5) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony lö-

ketszámot eredményez. Növekvő nyomás esetén a forsulat-

szám/ütésszám is növekszik.

A fordulatszám/ütésszám elüzetes kiválasztása

A (6) fordulatszám előválasztó szabályozókerékkel a szüksé-

ges rezgésszámot üzem közben is elő lehet választani.

A szükséges fordulatszám/ütésszám a megmunkálásra kerü-

lő anyag tulajdonságaitól és a munka egyéb feltételeitől függ,

ezt a legjobb gyakorlati próbával megállapítani.

Újraindulás elleni védelem

Az újraindulás elleni védelem az áramellátás megszakítása

majd helyreállítása esetén meggátolja az elektromos kézi-

szerszám akaratlan újraindulását.

Az ismételt üzembe helyezéshez hozza a (5)be-/kikapcso-

lót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elekt-

romos kéziszerszámot.

Munkavégzési tanácsok u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból. u Az elektromos kéziszerszámot csak kikapcsolt állapot- ban tegye fel az anyacsavarra / csavarra. A forgó betét-

szerszámok lecsúszhatnak.

Ha hosszabb ideig alacsony fordulatszámmal dolgozott, ak-

kor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig

maximális fordulatszámmal üresjáratban járassa.

Csempék fúrásához kapcsolja át (2) a átkapcsolót a „Fúrás“

jelére. A csempe átfúrása után állítsa át az átkapcsolót az

„Ütvefúrás“ jelére és dolgozzon tovább ütvefúrással.

Betonban, kőben és téglafalban végzett munkákhoz használ-

jon keményfém fúrófejet.

Fémekben végzett fúráshoz csak kifogástalan állapotú, kiéle-

sített HSS-fúrófejeket használjon (HSS=nagyteljesítményű

gyorsvágó acél). A Bosch tartozékprogramja garantálja a

megfelelő minőséget.

A fúróélező készülékkel (külön tartozék) a 2,5-10 mm átmé-

rőjű spirális fúrófejeket könnyen meg lehet élesíteni.

Karbantartás és szerviz

Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos ké-

ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne-

hogy a biztonságra veszélyes szituáció lépjen fel.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a

háztartási szemétbe!

Csak az EU‑tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele-

lő országok jogharmonizációjának megfelelően a már hasz-

nálhatatlan elektromos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
