LIETOŠANAS INSTRUKCIJA GSB 1622 RE Professional BOSCH

lv Instrukcijas oriģinālvalodā

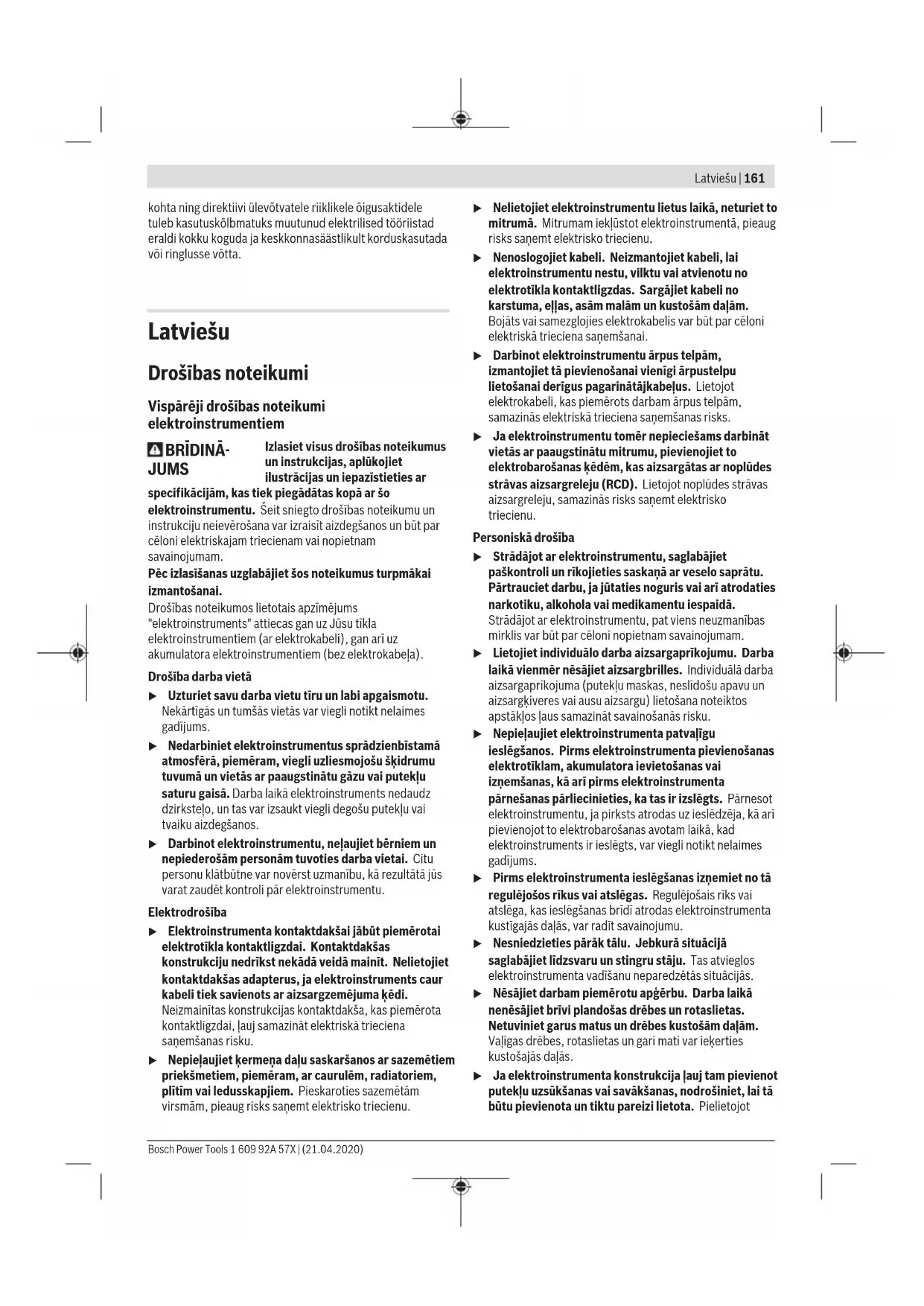

Latviešu Lappuse 161

Vispārēji drošības noteikumi

elektroinstrumentiem

JUMS Izlasiet visus drošības noteikumus

un instrukcijas, aplūkojiet

ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un

instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai nopietnam

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

Drošības noteikumos lietotais apzīmējums

elektroinstrumentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes

gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu

tuvumā un vietās ar paaugstinātu gāzu vai putekļu

saturu gaisā. Darba laikā elektroinstruments nedaudz

dzirksteļo, un tas var izsaukt viegli degošu putekļu vai

tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu

personu klātbūtne var novērst uzmanību, kā rezultātā jūs

varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet

kontaktdakšas adapterus, ja elektroinstruments caur

kabeli tiek savienots ar aizsargzemējuma ķēdi.

Neizmainītas konstrukcijas kontaktdakša, kas piemērota

kontaktligzdai, ļauj samazināt elektriskā trieciena

saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no

elektrotīkla kontaktligzdas. Sargājiet kabeli no

karstuma, eļļas, asām malām un kustošām daļām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni

elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu

lietošanai derīgus pagarinātājkabeļus. Lietojot

elektrokabeli, kas piemērots darbam ārpus telpām,

samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to

elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes

strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas

aizsargreleju, samazinās risks saņemt elektrisko

Personiskā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties

narkotiku, alkohola vai medikamentu iespaidā.

Strādājot ar elektroinstrumentu, pat viens neuzmanības

mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba

aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) lietošana noteiktos

apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas

elektrotīklam, akumulatora ievietošanas vai

izņemšanas, kā arī pirms elektroinstrumenta

pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī

pievienojot to elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli notikt nelaimes

gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai

atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta

kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos

elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes kustošām daļām.

Vaļīgas drēbes, rotaslietas un gari mati var ieķerties

kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā

būtu pievienota un tiktu pareizi lietota. Pielietojot Bosch Power Tools 1 609 92A 57X | (21.04.2020)162 | Latviešu

putekļu savākšanu, samazinās to kaitīgā ietekme uz

u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot

instrumentus, neieslīgstiet pašapmierinātībā un

neignorējiet instrumenta drošas lietošanas principus.

Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt

nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

u Nepārslogojiet elektroinstrumentu. Ikvienam darbam

izvēlieties piemērotu elektroinstrumentu.

Elektroinstruments darbojas labāk un drošāk pie

u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja

palīdzību nevar ieslēgt un izslēgt. Elektroinstruments,

ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to

nepieciešams remontēt.

u Pirms elektroinstrumenta regulēšanas, piederumu

nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

elektrokabeļa kontaktdakšu no barojošā elektrotīkla

vai izņemiet no tā akumulatoru, ja tas ir izņemams.

Šādi iespējams novērst elektroinstrumenta nejaušu

u Ja elektroinstruments netiek lietots, uzglabājiet to

piemērotā vietā, kur elektroinstruments nav

sasniedzams bērniem un personām, kuras neprot ar to

rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja

elektroinstrumentu lieto nekompetentas personas, tas

var apdraudēt cilvēku veselību.

u Savlaicīgi apkalpojiet elektroinstrumentus un to

piederumus. Pārbaudiet, vai kustīgās daļas nav

nobīdījušās un ir droši iestiprinātas, vai kāda no daļām

nav salauzta un vai nepastāv jebkuri citi apstākļi, kas

varētu nelabvēlīgi ietekmēt elektroinstrumenta

darbību. Ja elektroinstruments ir bojāts, nodrošiniet,

lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

u Uzturiet griezošos darbinstrumentus asus un tīrus.

Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem

griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir

u Lietojiet vienīgi tādus elektroinstrumentus,

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

lietošanas apstākļus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem,

kuriem to ir paredzējis ražotājs, ir bīstama un var novest

pie neparedzamām sekām.

u Uzturiet elektroinstrumenta rokturus un noturvirsmas

sausas, tīras un brīvas no eļļas un smērvielām. Slideni

rokturi un noturvirsmas traucē efektīvi rīkoties ar

elektroinstrumentu un to droši vadīt neparedzētās

u Nodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot vienīgi

identiskas rezerves daļas. Tikai tā ir iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi urbjmašīnām

Drošības noteikumi visu veidu darbībām

u Triecienurbšanas laikā nēsājiet ausu aizsargus.

Trokšņa iedarbība var izraisīt dzirdes zaudēšanu.

u Lietojiet papildrokturi(-us). Kontroles zaudēšana var

kļūt par cēloni savainojumiem.

u Turiet elektroinstrumentu aiz izolētajām

noturvirsmām, veicot darbības, kuru laikā griešanas

piederums vai stiprinošie elementi var skart slēptus

elektriskos vadus vai paša instrumenta elektrokabeli.

Griešanas piederumam vai stiprinošajiem elementiem

skarot spriegumnesošus vadus, spriegums var nonākt arī

uz elektroinstrumenta nenosegtajām metāla daļām, kā

rezultātā lietotājs var saņemt elektrisko triecienu.

Drošības noteikumi, lietojot garus urbjus

u Nekad nepārsniedziet urbim norādīto maksimālo

griešanās ātrumu. Pie lielākām ātruma vērtībām, rotējot

brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis

var saliekties, savainojot lietotāju.

u Vienmēr uzsāciet urbšanu ar nelielu ātrumu,

kontaktējot urbja smaili ar apstrādājamo priekšmetu.

Pie lielākām ātruma vērtībām, rotējot brīvi, bez

saskaršanās ar apstrādājamo priekšmetu, urbis var

saliekties, savainojot lietotāju.

u Izdariet uz urbi spiedienu vienīgi virzienā, kas sakrīt

ar urbja garenisko asi, un neizdariet uz urbi pārāk

stipru spiedienu.Urbis var saliekties vai salūzt, izraisot

kontroles zaudēšanu pār darba procesu un savainojot

Papildu drošības noteikumi

u Nekavējoties izslēdziet elektroinstrumentu, ja

iestrēgst tajā iestiprinātais darbinstruments. Esiet

gatavs augstam reaktīvajam griezes momentam, kas

var iedarboties uz Jūsu rokām un izraisīt atsitienu.

Darbinstruments var iestrēgt, ja elektroinstruments tiek

pārslogots vai arī darbinstruments apstrādājamajā

priekšmetā tiek sašķiebts.

u Stingri turiet elektroinstrumentu. Pieskrūvējot un

atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais

u Nostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā

stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek

u Lietojot piemērotu metālmeklētāju, pārbaudiet, vai

apstrādes vietu nešķērso slēptas komunālapgādes

līnijas, vai arī griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta

saskaršanās ar elektropārvades līniju var izraisīt

aizdegšanos vai būt par cēloni elektriskajam triecienam.

Bojājums gāzes pārvades līnijā var izraisīt sprādzienu.

Darbinstrumentam skarot ūdensvada cauruli, var tikt

1 609 92A 57X | (21.04.2020) Bosch Power ToolsLatviešu | 163

bojātas materiālās vērtības, kā arī strādājošā persona var

saņemt elektrisko triecienu. u Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments

var iestrēgt, izsaucot kontroles zaudēšanu pār

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

norādījumus lietošanai. Drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir paredzēts triecienurbšanai ķieģeļos,

betonā un akmenī, sausajai urbšanai (bez ūdens

pievadīšanas) ar dimanta kroņurbjiem parastajos un silikātu

ķieģeļos, kā arī urbšanai kokā, metālā, keramikā un

plastmasā. Instrumenti ar elektronisko gaitas regulēšanu un

griešanās virziena pārslēgšanu ir arī piemēroti, lai skrūvētu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem

elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

Zobaploces urbjpatrona ar automātisku fiksēšanu

„Urbšanas/triecienurbšanas“ pārslēdzējs

Griešanās virziena pārslēdzējs

Taustiņš ieslēdzēja fiksēšanai

Pirkstrats griešanās ātruma priekšizvēlei

Dziļuma ierobežotājs

Pārnesumu pārslēdzējs

Spārnskrūve dziļuma ierobežotāja fiksēšanai

Universālais uzgaļu turētājs

Vaļējā tipa uzgriežņu atslēga

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Ir pieejams tirdzniecībā (nav iekļauts piegādes komplektā)

Triecienurbjmašīna GSB 162-2 RE Izstrādājuma numurs

Nominālā patērējamā jauda W 1 500

Maks. atdodamā jauda W 840

Griešanās ātrums brīvgaitā

– 1. pārnesumam min.

– 2. pārnesumam min.

Nominālais griešanās ātrums

– 1. pārnesumam min.

– 2. pārnesumam min.

Triecienu biežums brīvgaitas griešanās ātrumā

Darbvārpstas aptveres

Urbjpatronas iespīlēšanas

Elektroaizsardzības klase

/ II Parametri ir sniegti nominālajam spriegumam [U] 230 V.

Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir

modificēti atbilstoši nacionālajiem standartiem, šie parametri var

Informācija par troksni un vibrāciju

Trokšņa emisijas vērtības ir noteiktas atbilstīgi

Pēc A raksturlīknes izsvērtās elektroinstrumenta radītā

trokšņa tipiskās vērtības ir šādas: skaņas spiediena līmenis

92dB(A); skaņas jaudas līmenis 103dB(A). Mērījuma kļūda

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Vibrāciju kopējā vērtība a

(vektoru summa trijos virzienos)

un mērījuma kļūda K ir noteiktas atbilstoši standartam

Veicot urbšanu metālā: a

Veicot skrūvēšanu: a

Veicot vītņu griešanu: a

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta

radītā trokšņa vērtība ir izmērīta atbilstoši standartā

noteiktajai procedūrai un var tikt izmantota

elektroinstrumentu savstarpējai salīdzināšanai. To var

Bosch Power Tools 1 609 92A 57X | (21.04.2020)164 | Latviešu

izmantot arī vibrācijas un trokšņa radītās papildu slodzes

iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā

trokšņa vērtība ir attiecināma uz elektroinstrumenta

galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek

lietots netipiskiem mērķiem, kopā ar netipiskiem

darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā

svārstību līmenis un radītā trokšņa vērtība var atšķirties no

šeit norādītajām vērtībām. Tas var ievērojami palielināt

svārstību un trokšņa radīto papildu slodzi kopējam darba

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu

slodzi zināmam darba laika posmam, jāņem vērā arī laiks,

kad elektroinstruments ir izslēgts vai arī darbojas, taču

faktiski netiek izmantots paredzētā darba veikšanai. Tas var

ievērojami samazināt svārstību un trokšņa radīto papildu

slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi

veiciet elektroinstrumenta un darbinstrumentu apkalpošanu,

uzturiet rokas siltas un pareizi plānojiet darbu.

u Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Papildrokturis (attēls A)

u Lietojiet elektroinstrumentu tikai tad, ja uz tā ir

nostiprināts papildrokturis (10).

Lai darba laikā varētu droši stāvēt un strādāt bez

priekšlaicīga noguruma, papildrokturi (10) var nostiprināt

12 dažādos stāvokļos.

Atskrūvējiet papildroktura (10) apakšējo daļu, griežot to

virzienā ➊, un tad pabīdiet papildrokturi (10) uz priekšu tik

daudz, lai to varētu pagriezt vēlamajā stāvoklī. Pēc tam no

jauna pavelciet papildrokturi (10) atpakaļ un tad no jauna

stingri pieskrūvējiet tā apakšējo daļu, griežot to virzienā ➋.

Urbšanas dziļuma iestatīšana

Izmantojot urbšanas dziļuma ierobežotāju (7), var iestatīt

vēlamo urbšanas dziļumu X.

Atskrūvējiet spārnskrūvi urbšanas dziļuma ierobežotāja

fiksēšanai (9) un ievietojiet papildrokturī (10) urbšanas

dziļuma ierobežotāju.

Izvelciet urbšanas dziļuma ierobežotāju tādā garumā, lai

attālums starp urbja smaili un urbšanas dziļuma ierobežotāja

galu būtu vienāds ar vēlamo urbšanas X.

No jauna stingri pieskrūvējiet spārnskrūvi urbšanas dziļuma

ierobežotāja fiksēšanai (9).

Darbinstrumenta nomaiņa

u Nomainot darbinstrumentu, uzvelciet aizsargcimdus.

Ilgstoši strādājot ar instrumentu, urbjpatrona var stipri

Zobaploces urbjpatrona ar automātisku fiksēšanu (attēls

Griežot zobaploces urbjpatronas (1) aptveri, atveriet to, līdz

urbjpatronā kļūst iespējams ievietot darbinstrumentu.

Ievietojiet darbinstrumentu urbjpatronā. Griežot

urbjpatronas atslēgu (12), kas ievietota vienā no zobaploces

urbjpaptronas (1) atvērumiem, stingri iespīlējiet

Zobaploces urbjpatrona ar rokas fiksēšanu (attēls E)

Griežot zobaploces urbjpatronas (16) aploci, atveriet

urbjpatronu tik daudz, lai tajā varētu ievietot

darbinstrumenta kātu. Ievietojiet darbinstrumentu

Stingri iestipriniet darbinstrumentu, pārmaiņus ievietojot

urbjpatronas atslēgu (15) šim nolūkam paredzētajos

zobaploces urbjpatronas (16) atvērumos un ar to griežot

urbjpatronas aploci.

Ar urbjpatronas atslēgas (15) sešstūra daļu grieziet

ekscentru līdz galam virzienā ➋. Tā tiek nodrošināts

nepieciešamais iespiešanas spēks.

Lai izņemtu darbinstrumentu, grieziet ekscentru virzienā ➊

un tad atveriet zobaploces urbjpatronu (16) ar urbjpatronas

Darbinstrumenti skrūvēšanai

Iestiprinot skrūvgrieža uzgaļus (13), vienmēr lietojiet

universālo uzgaļu turētāju (14). Izvēlieties tikai tādus

skrūvgrieža uzgaļus, kas ir piemēroti ieskrūvējamo skrūvju

Veicot skrūvēšanu, vienmēr pārvietojiet pārslēdzēju

„Urbšana/Triecienurbšana“ (2) pret apzīmējumu „Urbšana“.

Urbjpatronas nomaiņa

u Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Urbjpatronas noņemšana (attēls F)

Lai noņemtu zobaploces urbjpatronu (1), novietojiet vaļējā

tipa atslēgu (17) (platums 17 mm) uz darbvārpstas

Novietojiet elektroinstrumentu uz stabila pamata, piemēram,

uz darba galda. Ievietojiet urbjpatronas atslēgu (12) vienā

no trim zobaploces urbjpatronas (1) urbumiem un

atskrūvējiet zobaploces urbjpatronu (1), griežot sviru

virzienā ➊. Ja zobaploces urbjpatrona ir iestrēgusi,

atbrīvojiet to, viegli uzsitot pa urbjpatronas atslēgu (12).

Izņemiet urbjpatronas atslēgu (12) no zobaploces

urbjpatronas un pilnīgi noskrūvējiet zobaploces urbjpatronu.

Urbjpatronas iestiprināšana (attēls G)

Lai nostiprinātu zobaploces urbjpatronu uz darbvārpstas,

rīkojieties secībā, kas pretēja iepriekš aprakstītajai.

Urbjpatrona stingri jāpievelk ar apmēram 80–

85Nm pievilkšanas griezes momentu.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsLatviešu | 165

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana

var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu

elektroinstrumenta lietotājam vai darba vietai tuvumā

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar

hromātu vai koksnes aizsardzības līdzekļiem). Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

– Darba vietai jābūt labi ventilējamai.

– Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi

var viegli aizdegties.

Elektrobarošanas avota spriegumam jāatbilst

vērtībai, kas norādīta uz elektroinstrumenta

marķējuma plāksnītes. Elektroinstrumenti, kas

paredzēti 230V spriegumam, var darboties arī no

Griešanās virziena izvēle (attēlsH–I)

Ar griešanās virziena pārslēdzēju (3) var mainīt

elektroinstrumenta griešanās virzienu. Ja ir nospiests

ieslēdzējs (5), tas nav iespējams.

Griešanās virziens pa labi: lai urbtu un lai ieskrūvētu

skrūves, pārvietojiet griešanās virziena pārslēdzēju(3) pa

Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu

skrūves un noskrūvētu uzgriežņus, pārvietojiet griešanās

virziena pārslēdzēju (3) pa labi.

Urbšana un skrūvēšana

Pārvietojiet pārslēdzēju (2) pret apzīmējumu

Pārvietojiet pārslēdzēju (2) pret apzīmējumu

Pārslēdzējs (2) droši fiksējas izvēlētajā

stāvoklī, un to var pārslēgt arī elektroinstrumenta darbības

Mehāniskā pārnesumu pārslēgšana

u Pārnesumu pārslēdzēju (8) var pārvietot gan tad, ja

elektroinstruments nedarbojas, gan arī tā darbības

laikā. Taču to nav ieteicams darīt laikā, kad

elektroinstruments tiek darbināts ar pilnu slodzi vai ar

maksimālu griešanās ātrumu.

Ar pārnesumu pārslēdzēju (8) var izvēlēties vienu no 2

darbvārpstas griešanās ātruma diapazoniem

neliels griešanās ātrums, kas piemērots liela diametra

urbumu veidošanai un skrūvju ieskrūvēšanai.

liels griešanās ātrums, kas piemērots urbumu veidošanai ar

Nelietojiet kroņurbjus

triecienurbšanas režīmā.

Iestatiet pārslēdzēju (2) uz

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (5)

un turiet to nospiestu.

Lai nostiprinātu ieslēgtā stāvoklī nospiesto ieslēdzēju (5),

nospiediet ieslēdzēja fiksēšanas taustiņu (4).

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (5) vai

arī, ja tas ir nostiprināts, nospiežot ieslēdzēja fiksēšanas

taustiņu (4), īslaicīgi nospiediet un atlaidiet ieslēdzēju (5).

Lai ierobežotu reaktīvo griezes momentu,

elektroinstruments ir aprīkots ar pārslodzes

sajūgu (Anti‑Rotation), kas pārtrauc

darbvārpstas rotāciju.

u Ja darbinstruments iestrēgst urbumā, instrumenta

darbvārpstas piedziņa tiek automātiski pārtraukta.

Šādā situācijā var rasties ievērojams pretspēks, tāpēc

darba laikā stingri turiet elektroinstrumentu ar abām

rokām, nodrošinot zem kājām stabilu pamatu.

u Ja darbinstruments iestrēgst, izslēdziet

elektroinstrumentu un izbrīvējiet iestrēgušo

darbinstrumentu. Mēģinot ieslēgt

elektroinstrumentu, kurā iestiprinātais urbšanas

darbinstruments ir iestrēdzis, veidojas liels reaktīvais

Griešanās ātruma/triecienu biežuma regulēšana

Ieslēgta elektroinstrumenta griešanās ātrumu / triecienu

biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz

ieslēdzēja (5) taustiņu.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)166 | Lietuvių k.

Viegls spiediens uz ieslēdzēja (5) taustiņu atbilst nelielam

griešanās ātrumam / triecienu biežumam. Pieaugot

spiedienam uz ieslēdzēja taustiņu, pieaug arī griešanās

ātrums / triecienu biežums.

Griešanās ātruma / triecienu biežuma priekšiestatīšana

Ar priekšiestatīšanas pirkstrata (6) palīdzību var iestādīt

vēlamo griešanās ātruma / triecienu biežuma maksimālo

vērtību, kas ir iespējams arī instrumenta darbības laikā.

Optimālais darbvārpstas griešanās ātrums/triecienu

biežums ir atkarīgs no apstrādājamā materiāla īpašībām, un

to nosaka praktisku mēģinājumu ceļā.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš

elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties

sprieguma padevei pēc elektrobarošanas pārtraukuma.

Lai atsāktu darbu, pārvietojiet ieslēdzēju/izslēdzēju (5)

izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.

Norādījumi darbam u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas. u Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs

darbinstruments var noslīdēt no skrūves galvas.

Pēc ilgākas darbības ar nelielu griešanās ātrumu

elektroinstruments ir aptuveni 3minūtes jāatdzesē, darbinot

to brīvgaitā ar maksimālo griešanās ātrumu.

Lai urbtu flīzes, pārvietojiet pārslēdzēju (2) pret apzīmējumu

„Urbšana“. Urbim izkļūstot cauri flīzei, pārvietojiet

pārslēdzēju pret apzīmējumu „Triecienurbšana“ un turpiniet

darbu triecienurbšanas režīmā.

Apstrādājot betonu, akmeni un mūri, lietojiet cietmetāla

Metāla urbšanai lietojiet tikai nevainojami asus ātrgriezēja

tērauda (HSS=high-speed steel) urbjus. Vēlamā kvalitāte

tiek garantēta, iegādājoties urbjus no Bosch piederumu

Lietojot urbju asināšanas ierīci (papildpiederums) var bez

pūlēm uzasināt spirālurbjus ar diametru 2,5–10 mm.

Apkalpošana un apkope

Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas

jāveic firmas Bosch elektroinstrumentu servisa centrā vai

pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo

tikai tā ir iespējams saglabāt vajadzīgo darba drošības

Klientu apkalpošanas dienests un konsultācijas

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām Jūs varat atrast interneta vietnē:

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā

rast atbildes uz jautājumiem par mūsu izstrādājumiem un to

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz

izstrādājuma marķējuma plāksnītes.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par

nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

Deklarācija par atbilstību

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,

kā arī sekojošiem standartiem.

Tehniskā dokumentācija no: *
