BRUKSANVISNING GSB 1622 RE Professional BOSCH

tørboring (ikke egnet til vådboring) med diamantbesatte bo-

Med dybdeanslaget (7) kan den ønskede boredybde X fast-

drejeretning. Ved nedtrykket start-stop-kontakt (5) er dette

diameter mellem 2,5–10 mm.

Vedligeholdelse og service

Vedligeholdelse og rengøring

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

altid holdes rene for at sikre et godt og sikkert ar-

Kundeservice og anvendelsesrådgivning

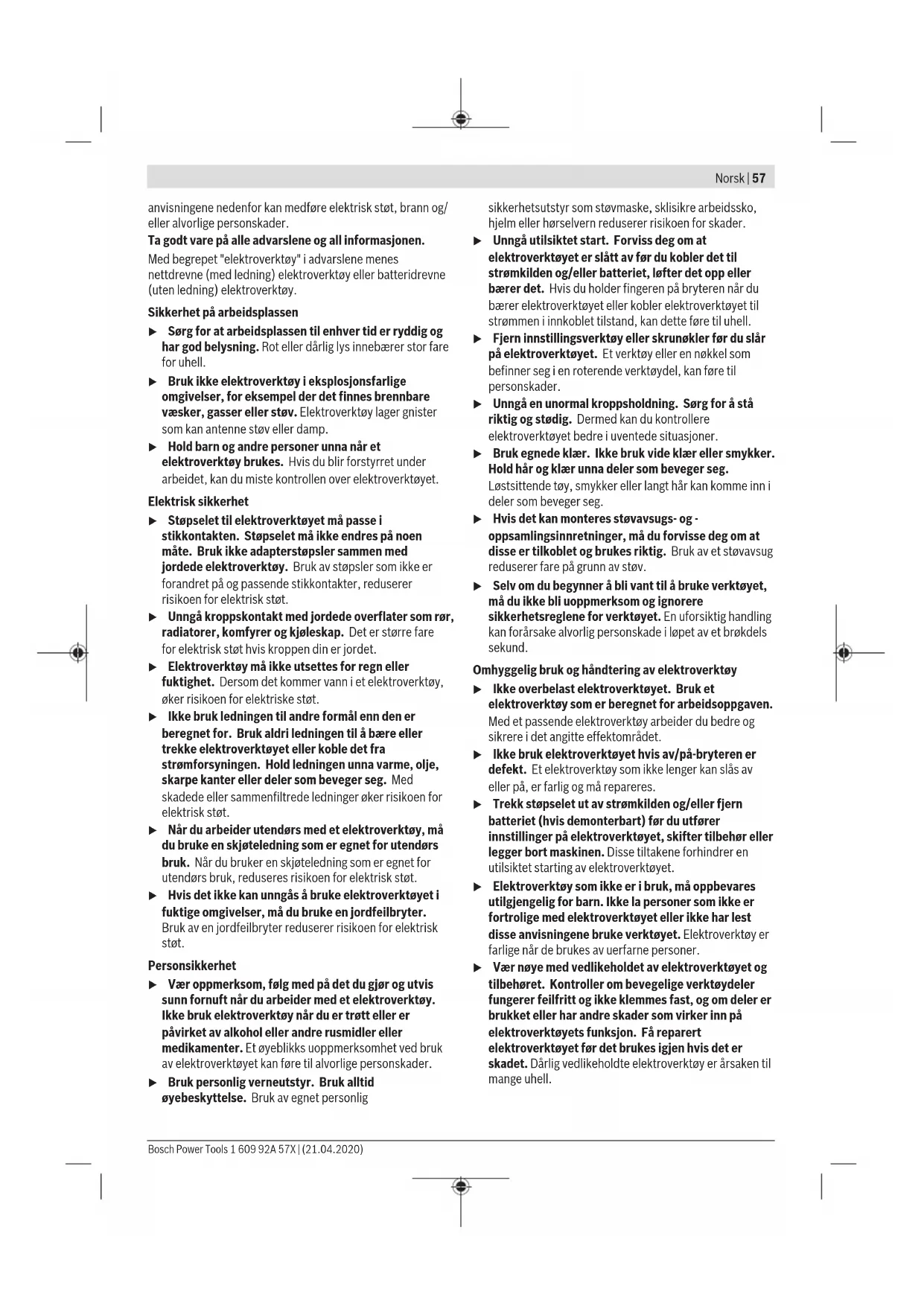

ADVARSEL Les alle sikkerhetsanvisningene,

instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av 1 609 92A 57X | (21.04.2020) Bosch Power ToolsNorsk | 57

anvisningene nedenfor kan medføre elektrisk støt, brann og/

eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes

nettdrevne (med ledning) elektroverktøy eller batteridrevne

(uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

u Sørg for at arbeidsplassen til enhver tid er ryddig og

har god belysning. Rot eller dårlig lys innebærer stor fare

u Bruk ikke elektroverktøy i eksplosjonsfarlige

omgivelser, for eksempel der det finnes brennbare

væsker, gasser eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damp.

u Hold barn og andre personer unna når et

elektroverktøy brukes. Hvis du blir forstyrret under

arbeidet, kan du miste kontrollen over elektroverktøyet.

u Støpselet til elektroverktøyet må passe i

stikkontakten. Støpselet må ikke endres på noen

måte. Bruk ikke adapterstøpsler sammen med

jordede elektroverktøy. Bruk av støpsler som ikke er

forandret på og passende stikkontakter, reduserer

risikoen for elektrisk støt.

u Unngå kroppskontakt med jordede overflater som rør,

radiatorer, komfyrer og kjøleskap. Det er større fare

for elektrisk støt hvis kroppen din er jordet.

u Elektroverktøy må ikke utsettes for regn eller

fuktighet. Dersom det kommer vann i et elektroverktøy,

øker risikoen for elektriske støt.

u Ikke bruk ledningen til andre formål enn den er

beregnet for. Bruk aldri ledningen til å bære eller

trekke elektroverktøyet eller koble det fra

strømforsyningen. Hold ledningen unna varme, olje,

u Når du arbeider utendørs med et elektroverktøy, må

du bruke en skjøteledning som er egnet for utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektrisk støt.

u Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter.

u Vær oppmerksom, følg med på det du gjør og utvis

sunn fornuft når du arbeider med et elektroverktøy.

Ikke bruk elektroverktøy når du er trøtt eller er

påvirket av alkohol eller andre rusmidler eller

medikamenter. Et øyeblikks uoppmerksomhet ved bruk

av elektroverktøyet kan føre til alvorlige personskader.

u Bruk personlig verneutstyr. Bruk alltid

øyebeskyttelse. Bruk av egnet personlig

sikkerhetsutstyr som støvmaske, sklisikre arbeidssko,

hjelm eller hørselvern reduserer risikoen for skader.

u Unngå utilsiktet start. Forviss deg om at

elektroverktøyet er slått av før du kobler det til

strømkilden og/eller batteriet, løfter det opp eller

bærer det. Hvis du holder fingeren på bryteren når du

bærer elektroverktøyet eller kobler elektroverktøyet til

strømmen i innkoblet tilstand, kan dette føre til uhell.

u Fjern innstillingsverktøy eller skrunøkler før du slår

på elektroverktøyet. Et verktøy eller en nøkkel som

befinner seg i en roterende verktøydel, kan føre til

u Unngå en unormal kroppsholdning. Sørg for å stå

riktig og stødig. Dermed kan du kontrollere

elektroverktøyet bedre i uventede situasjoner.

u Bruk egnede klær. Ikke bruk vide klær eller smykker.

Hold hår og klær unna deler som beveger seg.

Løstsittende tøy, smykker eller langt hår kan komme inn i

deler som beveger seg.

u Hvis det kan monteres støvavsugs- og -

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes riktig. Bruk av et støvavsug

reduserer fare på grunn av støv.

u Selv om du begynner å bli vant til å bruke verktøyet,

må du ikke bli uoppmerksom og ignorere

sikkerhetsreglene for verktøyet. En uforsiktig handling

kan forårsake alvorlig personskade i løpet av et brøkdels

Omhyggelig bruk og håndtering av elektroverktøy

u Ikke overbelast elektroverktøyet. Bruk et

elektroverktøy som er beregnet for arbeidsoppgaven.

Med et passende elektroverktøy arbeider du bedre og

sikrere i det angitte effektområdet.

u Ikke bruk elektroverktøyet hvis av/på-bryteren er

defekt. Et elektroverktøy som ikke lenger kan slås av

eller på, er farlig og må repareres.

u Trekk støpselet ut av strømkilden og/eller fjern

batteriet (hvis demonterbart) før du utfører

innstillinger på elektroverktøyet, skifter tilbehør eller

legger bort maskinen. Disse tiltakene forhindrer en

utilsiktet starting av elektroverktøyet.

u Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la personer som ikke er

fortrolige med elektroverktøyet eller ikke har lest

disse anvisningene bruke verktøyet. Elektroverktøy er

farlige når de brukes av uerfarne personer.

u Vær nøye med vedlikeholdet av elektroverktøyet og

tilbehøret. Kontroller om bevegelige verktøydeler

fungerer feilfritt og ikke klemmes fast, og om deler er

brukket eller har andre skader som virker inn på

elektroverktøyets funksjon. Få reparert

elektroverktøyet før det brukes igjen hvis det er

skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til

Bosch Power Tools 1 609 92A 57X | (21.04.2020)58 | Norsk

u Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utføres. Bruk

av elektroverktøy til andre formål enn de som er angitt,

kan føre til farlige situasjoner.

u Hold håndtak og gripeflater tørre, rene og uten olje

eller fett. Glatte håndtak og gripeflater hindrer sikker

håndtering og styring av verktøyet i uventede situasjoner.

u Elektroverktøyet må kun repareres av kvalifiserte

fagpersoner og bare med originale reservedeler. Slik

opprettholdes verktøyets sikkerhet.

Advarsler om bormaskiner

Sikkerhetsanvisninger for alle operasjoner

u Bruk hørselvern ved slagboring. Eksponering for støy

kan føre til hørselstap.

elektroverktøyet under arbeid der skjæretilbehøret

eller festeelementer kan komme borti skjulte

ledninger eller verktøyets ledning. Skjæretilbehør og

festeelementer som kommer i berøring med en

strømførende ledning, kan gjøre eksponerte metalldeler

på elektroverktøyet strømførende og dermed gi brukeren

Sikkerhetsanvisninger ved bruk av lange borbits

u Arbeid aldri med høyere hastighet enn den maksimale

hastighetsklassen for borbitsen. Ved høyere

hastigheter vil bitsen trolig bøyes hvis den får rotere fritt

uten kontakt med emnet, og dette kan føre til

u Start alltid boringen ved lav hastighet og med spissen

av bitsen i kontakt med emnet. Ved høyere hastigheter

vil bitsen trolig bøyes hvis den får rotere fritt uten kontakt

med emnet, og dette kan føre til personskader.

u Legg bare trykk i rett linje med bitsen, og ikke legg for

mye trykk.Bits kan bøyes, og dette kan føre til brudd

eller tap av kontroll, noe som kan forårsake

Ekstra sikkerhetsanvisninger

u Slå straks av elektroverktøyet hvis innsatsverktøyet

blokkeres. Vær på vakt mot høye reaksjonsmomenter

som forårsaker tilbakeslag. Innsatsverktøyet blokkeres

når elektroverktøyet blir overbelastet eller klemmes i

emnet som bearbeides.

u Hold elektroverktøyet godt fast. Under stramming og

løsing av skruer kan det oppstå kortvarige høye

u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

u Bruk egnede detektorer for å finne skjulte strøm‑/

gass‑/vannledninger, eller spør hos det lokale

forsyningsselskapet. Kontakt med elektriske ledninger

u Vent til elektroverktøyet er stanset helt før du legger

det fra deg. Innsatsverktøyet kan kile seg fast og føre til

at du mister kontrollen over elektroverktøyet.

Produktbeskrivelse og

ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene.

Hvis ikke sikkerhetsanvisningene og

instruksene tas til følge, kan det oppstå

elektrisk støt, brann og/eller alvorlige

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet til slagboring i murstein,

betong og stein, tørrboring (ikke egnet til våtboring) med

diamantbesatte borekroner i murstein og kalksandstein, og

til boring i tre, metall, keramikk og kunststoff. Maskiner med

elektronisk regulering og høyre-/venstregang er også egnet

til skruing og gjengeskjæring.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

Hjul for forhåndsinnstilling av turtallet

Håndtak (isolert grepsflate)

Chucknøkkel for tannkranschuck med manuell lås

Illustrert eller beskrevet tilbehør inngår ikke i standard-

Maks. avgitt effekt W 840

Slagtall ved tomgangsturtall

/ II Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende

spenning og på utførelser for bestemte land kan disse angivelsene

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå

(vektorsum av tre retninger) og usikkerhet

K målt i henhold til EN62841-2-1:

Vibrasjonsnivået og støyemisjonen som er angitt i disse

anvisningene er målt i samsvar med en standardisert

målemetode og kan brukes til sammenligning av

elektroverktøy. Verdiene egner seg også til en foreløpig

estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de

hovedsakelige bruksområdene til elektroverktøyet. Men hvis

elektroverktøyet brukes til andre formål, med andre

innsatsverktøy eller utilstrekkelig vedlikehold, kan

vibrasjonsnivået og støyutslippet avvike fra det som er

angitt. Dette kan føre til en betydelig økning av

vibrasjonsnivået og støyutslippet for hele

For en nøyaktig vurdering av vibrasjonsnivået og

støyutslippet skal det også tas hensyn til de tidene verktøyet

er slått av, eller går, men ikke faktisk er i bruk. Dette kan

redusere vibrasjonsnivået og støyutslippet for hele

arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren

mot vibrasjonenes virkning, som for eksempel: Vedlikehold

av elektroverktøy og innsatsverktøy, holde hendene varme,

organisere arbeidsforløpene.

Montering u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Ekstrahåndtak (se bilde A) u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (10).

Du kan stille inn ekstrahåndtaket (10) i 12 forskjellige

posisjoner for å oppnå en kroppsstilling som er sikker og gir

minst mulig belastning.

Drei nedre gripestykke på ekstrahåndtaket (10) i

dreieretningen ➊ og skyv ekstrahåndtaket (10) fremover

helt til du kan svinge det i ønsket posisjon. Trekk deretter

ekstrahåndtaket (10) tilbake igjen og skru det nedre

gripestykket fast igjen i dreieretning ➋.

Stille inn boredybden

Med dybdeanlegget (7) kan du bestemme boredybden X.

Løsne vingeskruen for innstilling av dybdestopperen (9), og

sett dybdestopperen i ekstrahåndtaket (10).

Trekk dybdeanlegget så langt ut at avstanden mellom

spissen på boret og spissen på dybdeanlegget tilsvarer

Stram vingeskruen for innstilling av dybdestopperen (9)

Verktøyskifte u Bruk beskyttelseshansker ved skifte av verktøy. Chucken kan bli kraftig oppvarmet ved langvarig arbeid.

Tannkranschuck med automatisk lås (se bilde D)

Åpne tannkranschucken (1) ved å dreie til verktøyet kan

Sett inn verktøyet. Sett chucknøkkelen (12) i de tilsvarende

hullene til tannkranschucken (1), og fest verktøyet jevnt.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)60 | Norsk

Tannkranschuck med manuell lås (se bilde E)

Åpne tannkranschucken (16) ved å dreie til verktøyet kan

settes inn. Sett inn verktøyet.

Sett chucknøkkelen (15) inn i de aktuelle hullene for

tannkranschucken (16) og spenn verktøyet jevnt fast.

Drei eksenteren i dreieretningen ➋ til den stopper med

sekskanten til chucknøkkelen (15). Slik sikres spennkraften.

For å ta ut innsatsverktøyet dreier du eksenteren i

dreieretningen ➊ og åpner tannkranschucken (16) med

Ved bruk av skrubits (13) må du alltid bruke en

u Før alle arbeider på elektroverktøyet utføres må

støpselet trekkes ut av stikkontakten.

Demontere chucken (se bilde F)

For å demontere tannkranschucken (1) setter du en

fastnøkkel (17) (nøkkelvidde 17 mm) mot nøkkelflaten til

Legg elektroverktøyet på et stabilt underlag, f.eks. en

arbeidsbenk. Sett chucknøkkelen (12) i ett av de tre hullene

til tannkranschucken (1), og løsne tannkranschucken (1)

med denne spaken ved å dreie i dreieretningen ➊. Hvis

tannkranschucken sitter fast, løsnes den med et lett slag på

chucknøkkelen (12). Fjern chucknøkkelen (12) fra

tannkranschucken, og skru tannkranschucken helt av.

Montere chucken (se bilde G)

Monteringen av tannkranschucken utføres i omvendt

Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som

kreftfremkallende, spesielt i kombinasjon med

tilsetningsstoffer til trebearbeidelse (kromat,

trebeskyttelsesmidler). Asbestholdig materiale må kun

bearbeides av fagfolk.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal

u Unngå støv på arbeidsplassen. Støv kan lett antennes.

u Ta hensyn til strømspenningen! Spenningen til

strømkilden må stemme overens med angivelsene på

elektroverktøyets typeskilt. Elektroverktøy som er

merket med 230V kan også brukes med 220V.

Stille inn dreieretningen (se bilde H–I)

Med dreieretningsomkobleren (3) kan du endre

dreieretningen til elektroverktøyet. Dette er ikke mulig når

på/av-bryteren (5) er trykt inn.

Høyregang: For å bore og skru inn skruer skyver du

dreieretningsvelgeren (3) mot venstre.

Venstregang: For å løsne eller skru ut skruer og muttere

skyver du dreieretningsvelgeren (3) mot høyre.

Stille inn driftsmåte

u Du kan betjene girvelgeren (8) både når

elektroverktøyet er stoppet og når det går. Du bør

imidlertid ikke gjøre det ved full belastning eller

Med girvelgeren (8) kan to turtallsområder velges på

Høyt turtall, til arbeid med liten bordiameter.

For å slå på elektroverktøyet trykker du på av/på-bryteren

(5) og holder den inne.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsSuomi | 61

For å låse den inntrykte av/på-bryteren (5) trykker du på

For å slå av slipper du av/på-bryteren (5), og hvis den er låst

Overbelastningskobling

For å begrense høye reaksjonsmomenter er

elektroverktøyet utstyrt med

overbelastningskobling (Anti-Rotation). u Hvis innsatsverktøyet sitter i klem eller låser seg, avbrytes driften av borspindelen. Hold alltid

elektroverktøyet godt fast med begge hender og stå

støtt, dette på grunn av kreftene som opptrer. u Slå straks av elektroverktøyet og løsne innsatsverktøyet hvis elektroverktøyet blokkeres.

Ved innkobling med blokkert boreverktøy oppstår det

høye reaksjonsmomenter.

Innstilling av turtallet/slagtallet

Du kan regulere turtallet/slagtallet til det innkoblede

elektroverktøyet trinnløst, avhengig av hvor langt inn du

trykker av/på-bryteren (5).

Et lett trykk på av/på-bryteren (5) gir lavt turtall/slagtall.

Turtallet/slagtallet stiger med økende trykk.

Forhåndsvalg av turtall/slagtall

Med hjulet for innstilling av forhåndsturtallet (6) kan du stille

inn nødvendig turtall/slagtall også under drift.

Det nødvendige turtallet/slagtallet avhenger av

arbeidsemnet og arbeidsbetingelsene. Prøv deg fram for å

finne fram til dette.

Gjenstartbeskyttelse

Gjenstartbeskyttelsen hindrer en ukontrollert start av

elektroverktøyet etter brudd på strømtilførselen.

For å slå på igjen setter du av/på-bryteren (5) i utkoblet

stilling og slår på elektroverktøyet på nytt.

Arbeidshenvisninger u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.

Etter langvarig arbeid med lavt turtall bør du avkjøle

elektroverktøyet ved å la det gå på tomgang med maksimalt

turtall i ca. 3 minutter.

For å bore fliser setter du omkobleren (2) på symbolet

„Boring“. Etter at du har boret gjennom flisene, setter du

omkobleren på symbolet „Slagboring“ og arbeider med slag.

Ved arbeid i betong, stein og mur må du bruke

Ved boring i metall må du bare bruke feilfrie, kvessede HSS-

bor (HSS=høyeffekt hurtigskjærende stål). Tilsvarende

kvalitet garanterer Boschs tilbehørsprogram.

Med borkvesseapparatet (tilbehør) kan du kvesse spiralbor

med en diameter på 2,5–10 mm uten problemer.

Service og vedlikehold

Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må

dette gjøres av Bosch eller godkjente Bosch-

serviceverksteder, slik at det ikke oppstår fare for

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Du finner

også sprengskisser og informasjon om reservedeler på

Boschs kundeveilederteam hjelper deg gjerne hvis du har

spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10‑sifrede produktnummeret som er angitt på

Elektroverktøy, tilbehør og emballasje må leveres inn til

miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Jf. det europeiske direktivet 2012/19/EU vedr. gamle

elektriske og elektroniske apparater og tilpassingen til

nasjonale lover må gammelt elektroverktøy som ikke lenger

kan brukes, samles inn og leveres inn til en miljøvennlig

EU-overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *

Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse

med alle relevante bestemmelser i direktivene og forordningene nedenfor og

med følgende standarder.

Teknisk dokumentasjon hos: *
