BEDIENUNGSANLEITUNG GSB 1622 RE Professional BOSCH

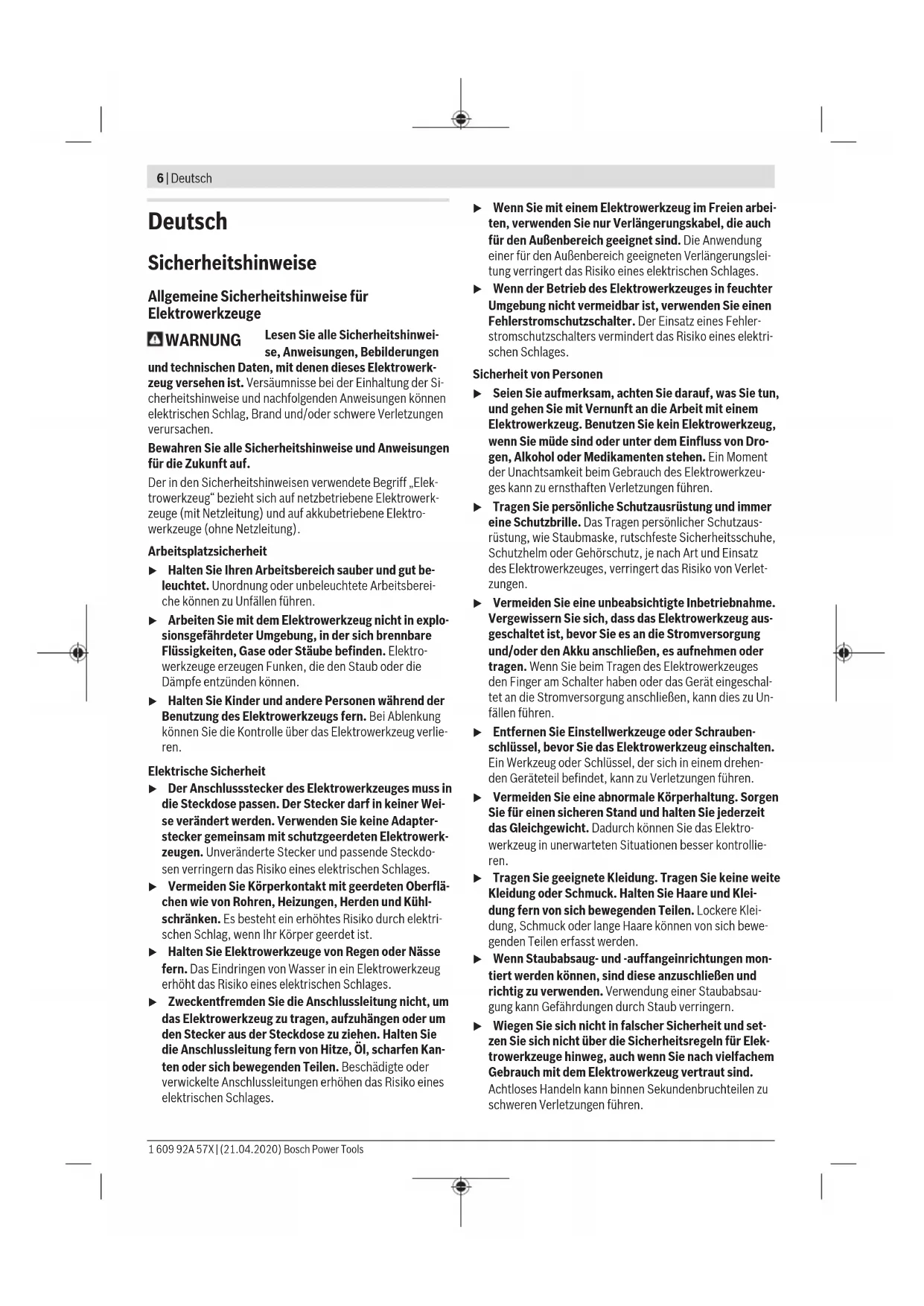

de Originalbetriebsanleitung

Allgemeine Sicherheitshinweise für

WARNUNG Lesen Sie alle Sicherheitshinwei-

se, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerk-

zeug versehen ist. Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und nachfolgenden Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek-

trowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk-

zeuge (mit Netzleitung) und auf akkubetriebene Elektro-

werkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-

che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Elektrowerkzeug verlie-

Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei-

se verändert werden. Verwenden Sie keine Adapter-

stecker gemeinsam mit schutzgeerdeten Elektrowerk-

zeugen. Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten Sie

die Anschlussleitung fern von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines

elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungslei-

tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeu-

ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus-

rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko von Verlet-

zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät eingeschal-

tet an die Stromversorgung anschließen, kann dies zu Un-

fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen besser kontrollie-

ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei-

dung fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewe-

genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und

richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek-

trowerkzeuge hinweg, auch wenn Sie nach vielfachem

Gebrauch mit dem Elektrowerkzeug vertraut sind.

Achtloses Handeln kann binnen Sekundenbruchteilen zu

schweren Verletzungen führen. 1 609 92A 57X | (21.04.2020) Bosch Power ToolsDeutsch | 7

Verwendung und Behandlung des Elektrowerkzeugs

u Überlasten Sie das Elektrowerkzeug nicht. Verwenden

r Ihre Arbeit das dafür bestimmte Elektrowerk-

zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

u Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

u Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie Ge-

räteeinstellungen vornehmen, Einsatzwerkzeugteile

wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

u Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie keine

Personen das Elektrowerkzeug benutzen, die mit die-

sem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile

einwandfrei funktionieren und nicht klemmen, ob Tei-

le gebrochen oder so beschädigt sind, dass die Funkti-

on des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes re-

parieren. Viele Unfälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

u Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leich-

u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen fur andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situationen führen.

u Halten Sie Griffe und Griffflächen trocken, sauber und

frei von Öl und Fett. Rutschige Griffe und Griffflächen er-

lauben keine sichere Bedienung und Kontrolle des Elek-

trowerkzeugs in unvorhergesehenen Situationen.

u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Bohrmaschinen

Sicherheitshinweise für alle Arbeiten

u Tragen Sie Gehörschutz beim Schlagbohren. Die Ein-

wirkung von Lärm kann Gehörverlust bewirken.

u Benutzen Sie den Zusatzgriff. Der Verlust der Kontrolle

kann zu Verletzungen führen.

u Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen

das Einsatzwerkzeug oder die Schrauben verborgene

Stromleitungen oder die eigene Anschlussleitung tref-

fen kann. Der Kontakt mit einer spannungsführenden Lei-

tung kann auch metallene Geräteteile unter Spannung

setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer

u Arbeiten Sie auf keinen Fall mit einer höheren Dreh-

zahl als der für den Bohrer maximal zulässigen Dreh-

zahl. Bei höheren Drehzahlen kann sich der Bohrer leicht

verbiegen, wenn er sich ohne Kontakt mit dem Werkstück

frei drehen kann, und zu Verletzungen führen.

u Beginnen Sie den Bohrvorgang immer mit niedriger

Drehzahl und während der Bohrer Kontakt mit dem

Werkstück hat. Bei höheren Drehzahlen kann sich der

Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit

dem Werkstück frei drehen kann, und zu Verletzungen

u Üben Sie keinen übermäßigen Druck und nur in Längs-

richtung zum Bohrer aus. Bohrer können verbiegen und

dadurch brechen oder zu einem Verlust der Kontrolle und

zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

u Schalten Sie das Elektrowerkzeug sofort aus, wenn

das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re-

aktionsmomente gefasst, die einen Rückschlag verur-

sachen. Das Einsatzwerkzeug blockiert, wenn das Elek-

trowerkzeug überlastet wird oder es im zu bearbeitenden

Werkstück verkantet.

u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie-

hen und Lösen von Schrauben können kurzzeitig hohe Re-

aktionsmomente auftreten.

u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

u Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur

Explosion führen. Eindringen in eine Wasserleitung verur-

sacht Sachbeschädigung oder kann einen elektrischen

u Warten Sie, bis das Elektrowerkzeug zum Stillstand

gekommen ist, bevor Sie es ablegen. Das Einsatzwerk-

zeug kann sich verhaken und zum Verlust der Kontrolle

über das Elektrowerkzeug führen.

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

Bosch Power Tools 1 609 92A 57X | (21.04.2020)8 | Deutsch

können elektrischen Schlag, Brand und/oder schwere Ver-

letzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Be-

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Zie-

gel, Beton und Gestein, Trockenbohren (nicht geeignet für

Nassbohren) mit diamantbesetzten Bohrkronen in Ziegel

und Kalksandstein, sowie zum Bohren in Holz, Metall, Kera-

mik und Kunststoff. Geräte mit elektronischer Regelung und

Rechts-/Linkslauf sind auch geeignet zum Schrauben und

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der

Zahnkranzbohrfutter mit automatischer Verriegelung

Umschalter „Bohren/Schlagbohren“

Drehrichtungsumschalter

Feststelltaste für Ein-/Ausschalter

Stellrad Drehzahlvorwahl

Flügelschraube für Tiefenanschlageinstellung

Zusatzgriff (isolierte Grifffläche)

Handgriff (isolierte Grifffläche)

Bohrfutterschlüssel für Zahnkranzbohrfutter mit ma-

Zahnkranzbohrfutter mit manueller Verriegelung

Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden

Sie in unserem Zubehörprogramm.

handelsüblich (nicht im Lieferumfang enthalten)

Schlagbohrmaschine GSB 162-2 RE Sachnummer

Nennaufnahmeleistung W 1 500

max. Abgabeleistung W 840

Schlagzahl bei Leerlaufdrehzahl

Spindelhalsdurchmesser mm 53

max. Bohr-Ø (1./2. Gang)

– Mauerwerk mm 162/82

Bohrfutterspannbereich mm 3–16

Gewicht entsprechend

EPTA-Procedure 01:2014

/ II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abwei-

chenden Spannungen und in länderspezifischen Ausführungen kön-

nen diese Angaben variieren.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 92dB(A); Schallleis-

tungspegel 103dB(A). Unsicherheit K=5dB.

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend

Der in diesen Anweisungen angegebene Schwingungspegel

und der Geräuschemissionswert sind entsprechend einem

genormten Messverfahren gemessen worden und können für

den Vergleich von Elektrowerkzeugen miteinander verwen-

det werden. Sie eignen sich auch für eine vorläufige Ein-

schätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemis-

sionswert repräsentieren die hauptsächlichen Anwendungen

des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug

für andere Anwendungen, mit abweichenden Einsatzwerk-

zeugen oder ungenügender Wartung eingesetzt wird, können

der Schwingungspegel und der Geräuschemissionswert ab-

weichen. Dies kann die Schwingungs- und Geräuschemissi-

on über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Ge-

räuschemissionen sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar läuft,

aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-

1 609 92A 57X | (21.04.2020) Bosch Power ToolsDeutsch | 9

gungs- und Geräuschemissionen über den gesamten Arbeits-

zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-

werkzeugen, Warmhalten der Hände, Organisation der Ar-

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Zusatzgriff (siehe Bild A)

u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-

Sie können den Zusatzgriff (10) in 12 Positionen verstellen,

um eine sichere und ermüdungsarme Arbeitshaltung zu er-

Drehen Sie das untere Griffstück des Zusatzgriffs (10) in

Drehrichtung ➊ und schieben Sie den Zusatzgriff (10) so-

weit nach vorn, bis Sie ihn in die gewünschte Position

schwenken können. Danach ziehen Sie den Zusatzgriff (10)

wieder zurück und drehen das untere Griffstück in Drehrich-

Bohrtiefe einstellen

Mit dem Tiefenanschlag (7) kann die gewünschte Bohrtiefe

X festgelegt werden.

Lösen Sie die Flügelschraube für die Tiefenanschlageinstel-

lung (9) und setzen Sie den Tiefenanschlag in den Zusatz-

Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-

stand zwischen der Spitze des Bohrers und der Spitze des

Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Ziehen Sie die Flügelschraube für die Tiefenanschlageinstel-

lung (9) wieder fest.

u Tragen Sie beim Werkzeugwechsel Schutzhandschu-

he. Das Bohrfutter kann sich bei längeren Arbeitsvorgän-

Zahnkranzbohrfutter mit automatischer Verriegelung

Öffnen Sie das Zahnkranzbohrfutter (1) durch Drehen, bis

das Werkzeug eingesetzt werden kann.

Setzen Sie das Werkzeug ein. Stecken Sie den Bohrfutter-

schlüssel (12) in die entsprechenden Bohrungen des Zahn-

kranzbohrfutters (1) und spannen Sie das Werkzeug gleich-

Zahnkranzbohrfutter mit manueller Verriegelung (siehe

Öffnen Sie das Zahnkranzbohrfutter (16) durch Drehen, bis

das Werkzeug eingesetzt werden kann. Setzen Sie das Werk-

Stecken Sie den Bohrfutterschlüssel (15) in die entspre-

chenden Bohrungen des Zahnkranzbohrfutters (16) und

spannen Sie das Werkzeug gleichmäßig fest.

Drehen Sie mit dem Sechskant des Bohrfutterschlüssels

(15) den Exzenter in Drehrichtung ➋ bis zum Anschlag. Da-

durch wird die Spannkraft gesichert.

Zum Entnehmen des Einsatzwerkzeugs drehen Sie den Ex-

zenter in Drehrichtung ➊ und öffnen das Zahnkranzbohrfut-

ter (16) mit dem Bohrfutterschlüssel (15).

Bei der Verwendung von Schrauberbits (13) sollten Sie im-

mer einen Universalbithalter (14) benutzen. Verwenden Sie

nur zum Schraubenkopf passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag-

bohren“ (2) immer auf das Symbol „Bohren“.

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Bohrfutter demontieren (siehe Bild F)

Zur Demontage des Zahnkranzbohrfutters (1) setzen Sie

einen Gabelschlüssel (17) (Schlüsselweite 17 mm) an die

Schlüsselfläche der Antriebsspindel an.

Legen Sie das Elektrowerkzeug auf eine standfeste Unter-

lage, z. B. eine Werkbank. Stecken Sie den Bohrfutterschlüs-

sel (12) in eine der drei Bohrungen des Zahnkranzbohrfut-

ters (1) und lösen Sie das Zahnkranzbohrfutter (1) mit die-

sem Hebel durch Drehen in Drehrichtung ➊. Ein festsitzen-

des Zahnkranzbohrfutter wird durch einen leichten Schlag

auf den Bohrfutterschlüssel (12) gelöst. Entfernen Sie den

Bohrfutterschlüssel (12) aus dem Zahnkranzbohrfutter und

schrauben Sie das Zahnkranzbohrfutter vollständig ab.

Bohrfutter montieren (siehe Bild G)

Die Montage des Zahnkranzbohrfutters erfolgt in umgekehr-

Das Bohrfutter muss mit einem Anzugsdrehmo-

ment von ca. 80–85 Nm festgezogen werden.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschäd-

lich sein. Berühren oder Einatmen der Stäube können allergi-

sche Reaktionen und/oder Atemwegserkrankungen des Be-

nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als

krebserzeugend, besonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-

tiges Material darf nur von Fachleuten bearbeitet werden.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)10 | Deutsch

u Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

u Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230V gekennzeichnete Elektrowerkzeuge können

auch an 220V betrieben werden.

Drehrichtung einstellen (siehe Bild H–I)

Mit dem Drehrichtungsumschalter (3) können Sie die Dreh-

richtung des Elektrowerkzeuges ändern. Bei gedrücktem

Ein-/Ausschalter (5) ist dies jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben

schieben Sie den Drehrichtungsumschalter (3) nach links.

Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben

und Muttern schieben Sie den Drehrichtungsumschalter (3)

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter (2) auf das Symbol

Stellen Sie den Umschalter (2) auf das Symbol

Der Umschalter (2) rastet spürbar ein und

kann auch bei laufendem Motor betätigt werden.

Mechanische Gangwahl

u Sie können den Gangwahlschalter (8) bei Stillstand

oder bei laufendem Elektrowerkzeug betätigen. Dies

sollte jedoch nicht bei voller Belastung oder maxima-

ler Drehzahl erfolgen.

Mit dem Gangwahlschalter (8) können 2 Drehzahlbereiche

Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohr-

durchmesser oder zum Schrauben.

Hoher Drehzahlbereich; zum Arbeiten mit kleinem Bohr-

Gang Maximaler Bohrdurchmesser

Stellen Sie den Umschalter

(2) auf das Symbol „Boh-

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges

den Ein-/Ausschalter (5) und halten Sie ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters (5)

drücken Sie die Feststelltaste (4).

Um das Elektrowerkzeug auszuschalten, lassen Sie den

Ein-/Ausschalter (5) los bzw. wenn er mit der Feststelltaste

(4) arretiert ist, drücken Sie den Ein-/Ausschalter (5) kurz

und lassen ihn dann los.

Um hohe Reaktionsmomente zu begrenzen, ist

das Elektrowerkzeug mit einer Überlastkupp-

lung (Anti-Rotation) ausgestattet.

u Klemmt oder hakt das Einsatzwerkzeug, wird der An-

trieb zur Bohrspindel unterbrochen. Halten Sie, we-

gen der dabei auftretenden Kräfte, das Elektrowerk-

zeug immer mit beiden Händen gut fest und nehmen

Sie einen festen Stand ein.

u Schalten Sie das Elektrowerkzeug aus und lösen Sie

das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-

ckiert. Beim Einschalten mit einem blockierten Bohr-

werkzeug entstehen hohe Reaktionsmomente.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten

Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit

Sie den Ein-/Ausschalter (5) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (5) bewirkt eine

niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck er-

höht sich die Drehzahl/Schlagzahl.

Drehzahl/Schlagzahl vorwählen

Mit dem Stellrad Drehzahlvorwahl (6) können Sie die benö-

tigte Drehzahl/Schlagzahl auch während des Betriebes vor-

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und

den Arbeitsbedingungen abhängig und kann durch prakti-

schen Versuch ermittelt werden.

Der Wiederanlaufschutz verhindert das unkontrollierte An-

laufen des Elektrowerkzeuges nach einer Unterbrechung der

Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschal-

ter (5) in die ausgeschaltete Position und schalten das Elek-

trowerkzeug erneut ein.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsEnglish | 11

Arbeitshinweise u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk-

zeuge können abrutschen.

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das

Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maxi-

maler Drehzahl im Leerlauf drehen lassen.

Um Fliesen zu bohren, stellen Sie den Umschalter (2) auf

das Symbol „Bohren“. Nach dem Durchbohren der Fliese

stellen Sie den Umschalter auf das Symbol „Schlagbohren“

um und arbeiten mit Schlag.

Bei Arbeiten in Beton, Gestein und Mauerwerk verwenden

Sie Hartmetallbohrer.

Verwenden Sie beim Bohren in Metall nur einwandfreie, ge-

schärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnitt-

stahl). Entsprechende Qualität garantiert das Bosch-Zube-

Mit dem Bohrerschärfgerät (Zubehör) können Sie Spiralboh-

rer mit einem Durchmesser von 2,5–10 mm mühelos schär-

Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienst-

stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-

heitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne

bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwer-

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typen-

schild des Produkts an.

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040460

Fax: (0711) 40040461

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

Tel.: (01) 797222010

E-Mail: service.elektrowerkzeuge@at.bosch.com

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den

Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek-

tro- und Elektronik-Altgerate und ihrer Umsetzung in natio-

nales Recht mussen nicht mehr gebrauchsfahige Elektro-

werkzeuge getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugefuhrt werden.

Schakelaar „Boren/klopboren“

Tel.: +40 21 405 7541

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Technische Unterlagen bei: *
