ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSB 1622 RE Professional BOSCH

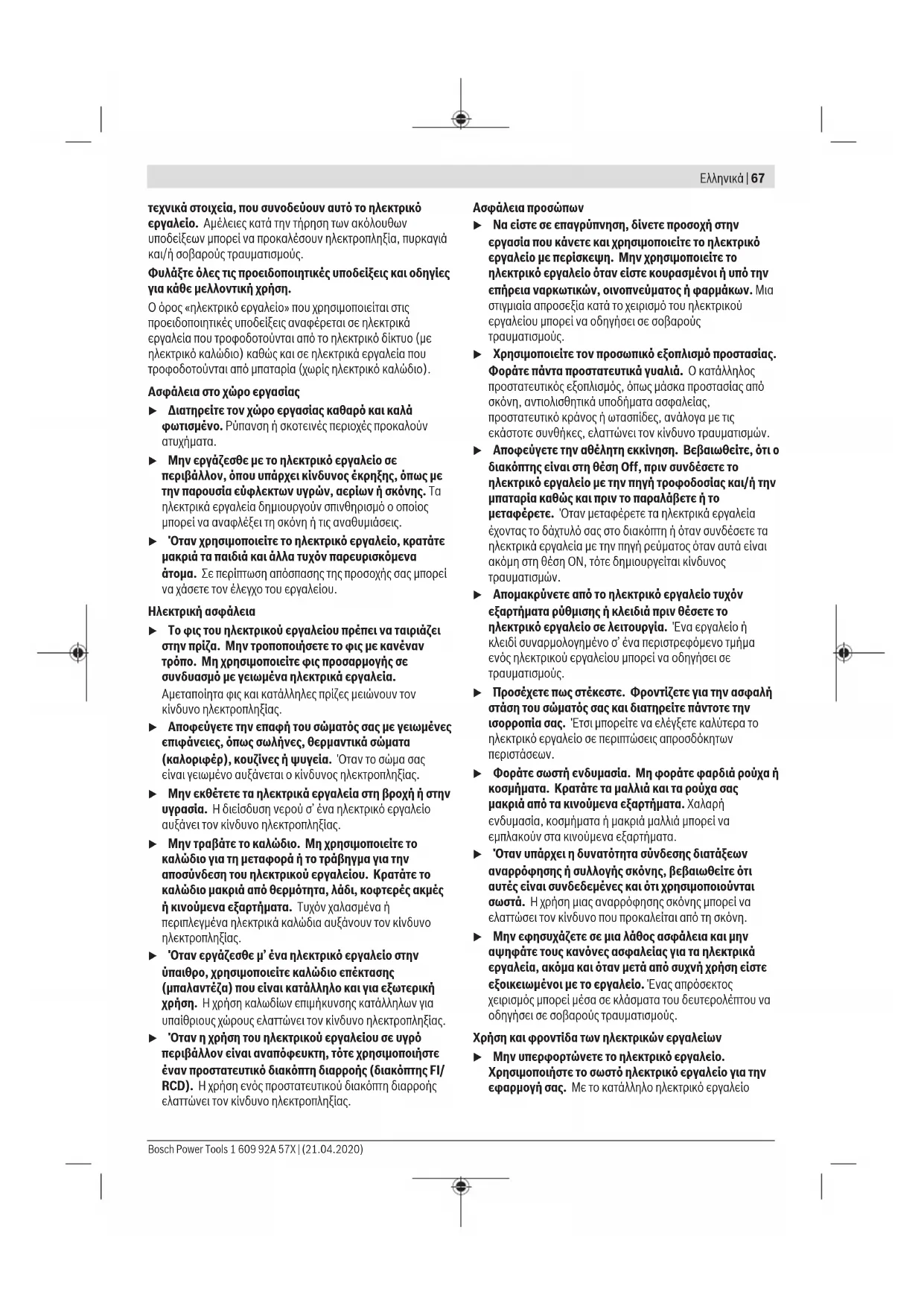

el Πρωτότυπο οδηγιών χρήσης

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις

εικονογραφήσεις και όλα τα 1 609 92A 57X | (21.04.2020) Bosch Power ToolsΕλληνικά | 67

τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό

εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων

υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις

προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

u Διατηρείτε τον χώρο εργασίας καθαρό και καλά

φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε

περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με

την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα

ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος

μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε

μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα

άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί

να χάσετε τον έλεγχο του εργαλείου.

u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Μην τροποποιήσετε το φις με κανέναν

τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε

συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες, όπως σωλήνες, θερμαντικά σώματα

(καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας

είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην

υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το

καλώδιο για τη μεταφορά ή το τράβηγμα για την

αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το

καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές

ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή

περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο

u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην

ύπαιθρο, χρησιμοποιείτε καλώδιο επέκτασης

(μπαλαντέζα) που είναι κατάλληλο και για εξωτερική

χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για

υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό

περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε

έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/

RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην

εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό

εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το

ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την

επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού

εργαλείου μπορεί να οδηγήσει σε σοβαρούς

u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας.

Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος

προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από

σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις

εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών.

u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο

διακόπτης είναι στη θέση Off, πριν συνδέσετε το

ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την

μπαταρία καθώς και πριν το παραλάβετε ή το

μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία

έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα

ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι

ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν

εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή

κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα

ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή

στάση του σώματός σας και διατηρείτε πάντοτε την

ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή

κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας

μακριά από τα κινούμενα εξαρτήματα. Χαλαρή

ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων

αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται

σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να

ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην

αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά

εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε

εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος

χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να

οδηγήσει σε σοβαρούς τραυματισμούς.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την

εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο

Bosch Power Tools 1 609 92A 57X | (21.04.2020)68 | Ελληνικά

εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που

έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό

εργαλείο που δεν μπορείτε πλέον να το θέσετε σε

λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και

πρέπει να επισκευαστεί.

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε

μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο,

προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή

προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα

προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από

τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

u Φυλάγετε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιούνται μακριά από παιδιά και μην

επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε

άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό

εργαλείο ή τις οδηγίες για τη λειτουργία του

ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι

επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα.

Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά

ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν

σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη

κατάσταση, η οποία επηρεάζει τη λειτουργία του

ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης,

επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η

κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία

u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα

κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας

υπόψη τις συνθήκες εργασίας και τις εργασίες που

πρέπει να εκτελεστούν. Η χρησιμοποίηση των

ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται

γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές,

καθαρές και ελεύθερες από λάδι και γράσο. Οι

ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν

κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού

εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από

εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο

γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση

της ασφάλειας του ηλεκτρικού εργαλείου.

Προειδοποιήσεις ασφάλειας για δράπανα

Οδηγίες ασφαλείας για όλες τις εργασίες

u Χρησιμοποιείτε προστασία ακοής κατά το τρύπημα με

κρούση. Η έκθεση στον θόρυβο μπορεί να προκαλέσει

u Χρησιμοποιήστε την(τις) πρόσθετη(ες) χειρολαβή(ές).

Η απώλεια του ελέγχου μπορεί να προκαλέσει τραυματισμό.

u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες

επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά

την οποία το εξάρτημα κοπής ή τα εξαρτήματα

σύνδεσης μπορεί να έρθουν σε επαφή με κρυμμένη

καλωδίωση ή με το ίδιο του το καλώδιο. Εάν το

εξάρτημα κοπής ή τα εξαρτήματα σύνδεσης ακουμπήσει

έναν ηλεκτροφόρο αγωγό μπορεί τα ακάλυπτα μεταλλικά

μέρη του ηλεκτρικού εργαλείου να τεθούν υπό τάση και να

προκαλέσουν ηλεκτροπληξία στον χειριστή.

Οδηγίες ασφαλείας όταν χρησιμοποιείτε μακριά τρυπάνια

u Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη

μέγιστη ονομαστική ταχύτητα του τρυπανιού. Σε

μεγαλύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν

επιτρέπεται να περιστρέφεται ελεύθερα χωρίς επαφή με το

επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό.

u Ξεκινάτε πάντοτε το τρύπημα σε χαμηλή ταχύτητα και

με την άκρη του τρυπανιού σε επαφή με το

επεξεργαζόμενο κομμάτι. Σε μεγαλύτερες ταχύτητες το

τρυπάνι μπορεί να λυγίσει, εάν επιτρέπεται να

περιστρέφεται ελεύθερα χωρίς επαφή με το

επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό.

u Εφαρμόστε την πίεση σε απευθείας γραμμή με το

τρυπάνι και μην ασκείτε υπερβολική πίεση.Τα τρυπάνια

μπορεί να λυγίσουν, προκαλώντας θραύση ή την απώλεια

του ελέγχου, με αποτέλεσμα τον τραυματισμό.

Πρόσθετες υποδείξεις ασφάλειας

u Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, όταν

το εξάρτημα μπλοκάρει. Να είστε προετοιμασμένοι για

υψηλές ροπές αντίδρασης, οι οποίες προκαλούν

ανάδραση. Το εξάρτημα μπλοκάρει, όταν το ηλεκτρικό

εργαλείο υπερφορτωθεί ή μαγκωθεί στο επεξεργαζόμενο

u Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το

σφίξιμο και λύσιμο των βιδών μπορούν να εμφανιστούν για

λίγο υψηλές ροπές αντίδρασης.

u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα

επεξεργαζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια

διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.

u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για

να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας

ή συμβουλευτείτε την τοπική εταιρία παροχής

ενέργειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να

οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση

ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να

οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού

προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε

u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό

εργαλείο, προτού το εναποθέσετε. Το τοποθετημένο

εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην

απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsΕλληνικά | 69

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Η μη τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή

σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των

οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για τρύπημα με κρούση σε

τούβλα και πετρώματα, για το στεγνό τρύπημα (δεν είναι

κατάλληλο για υγρά τρυπήματα) με διαμαντοποτηροκορώνες

σε τούβλα και αμμώδεις ασβεστόλιθους καθώς και σε ξύλα,

μέταλλα και πλαστικά και κεραμικά υλικά. Τα εργαλεία με

ηλεκτρονική ρύθμιση και δεξιά και αριστερή περιστροφή είναι

επίσης κατάλληλα για βίδωμα και σπειροτόμηση.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα

Γραναζωτό τσοκ με αυτόματη ασφάλιση

Διακόπτης αλλαγής λειτουργίας «Τρύπημα/Τρύπημα με

Διακόπτης αλλαγής της φοράς περιστροφής

Πλήκτρο ακινητοποίησης του διακόπτη On/Off

Τροχίσκος προεπιλογής του αριθμού στροφών

Διακόπτης επιλογής ταχύτητας

Βίδα τύπου πεταλούδας για τη ρύθμιση του οδηγού

Πρόσθετη λαβή (μονωμένη επιφάνεια πιασίματος)

Χειρολαβή (μονωμένες επιφάνειες λαβής)

Υποδοχή συγκράτησης κατσαβιδόλαμας γενικής

Κλειδί τσοκ για γραναζωτό τσοκ με χειροκίνητη

Γραναζωτό τσοκ με χειροκίνητη ασφάλιση

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο

εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα

του εμπορίου (δε συμπεριλαμβάνεται στα υλικά παράδοσης)

Κρουστικό δράπανο GSB 162-2 RE

Κρουστικό δράπανο GSB 162-2 RE

Ονομαστική ισχύς W 1500

Αριθμός στροφών χωρίς φορτίο

Ονομαστικός αριθμός στροφών

Αριθμός κρούσεων στον αριθμό στροφών χωρίς φορτίο

Διάμετρος λαιμού άξονα mm 53

Μέγιστη διάμ. τρυπήματος (1η/2η ταχύτητα)

Περιοχή σύσφιγξης τσοκ mm 3–16

Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση

που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα

εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν.

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου υπολογισμένες κατά

Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου

ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής

πίεσης 92dB(A), στάθμη ηχητικής ισχύος 103dB(A).

Ανασφάλεια K=5dB.

Φοράτε προστασία ακοής!

Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα

τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατά

Τρύπημα σε μέταλλο: a

Τρύπημα με κρούση σε μπετόν: a

Διαμαντοδιάτρηση σε μπετόν: a

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που

αναφέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με

μια τυποποιημένη μέθοδο μέτρησης και μπορούν να

χρησιμοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών

εργαλείων. Είναι επίσης κατάλληλες για μια προσωρινή

εκτίμηση της εκπομπής κραδασμών και θορύβου.

Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής

θορύβου αντιπροσωπεύουν τις βασικές χρήσεις του

ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό

Bosch Power Tools 1 609 92A 57X | (21.04.2020)70 | Ελληνικά

εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα

εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη

κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό

μπορεί να αυξήσει σημαντικά την εκπομπή κραδασμών και

θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Για την ακριβή εκτίμηση των εκπομπών κραδασμών και

θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι

χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι

απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην

πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει

σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη

συνολική διάρκεια του χρόνου εργασίας.

Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει

να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την

προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού

εργαλείου και των εξαρτημάτων που χρησιμοποιείτε,

διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

Πρόσθετη λαβή (βλέπε εικόνα A)

u Χρησιμοποιείτε το ηλεκτρικό εργαλείο σας μόνο με την

Μπορείτε να ρυθμίσετε την πρόσθετη λαβή (10) σε 12 θέσεις,

για την επίτευξη μιας ασφαλούς και ξεκούραστης στάσης

Γυρίστε το κάτω μέρος της πρόσθετης λαβής (10) προς τη

φορά περιστροφής ➊ και σπρώξτε την πρόσθετη λαβή (10)

προς τα εμπρός τόσο, μέχρι να μπορέσετε να την στρέψετε

στην επιθυμητή θέση. Μετά τραβήξτε την πρόσθετη λαβή (10)

ξανά πίσω και σφίξτε ξανά το κάτω μέρος της λαβής προς τη

φορά περιστροφής ➋ σταθερά.

Ρύθμιση βάθους τρυπήματος

Με τον οδηγό βάθους (7) μπορεί να καθοριστεί το επιθυμητό

Λύστε τη βίδα τύπου πεταλούδας για τη ρύθμιση του οδηγού

βάθους (9) και τοποθετήστε τον οδηγό βάθους στην πρόσθετη

Τραβήξτε έξω τον οδηγό βάθους τόσο, ώστε η απόσταση

μεταξύ της μύτης του τρυπανιού και της άκρης του οδηγού

βάθους να αντιστοιχεί στο επιθυμητό βάθος τρυπήματος X.

Σφίξτε ξανά τη βίδα τύπου πεταλούδας για τη ρύθμιση του

οδηγού βάθους (9) σταθερά.

u Κατά την αλλαγή των εξαρτημάτων φοράτε

προστατευτικά γάντια. Το τσοκ μπορεί να ζεσταθεί

υπερβολικά όταν εργάζεσθε συνεχώς και για πολύ χρόνο.

Γραναζωτό τσοκ με αυτόματη ασφάλιση (βλέπε εικόνα D)

Ανοίξτε το γραναζωτό τσοκ (1), περιστρέφοντας, ώσπου να

μπορεί το εξάρτημα να τοποθετηθεί.

Τοποθετήστε το εξάρτημα. Τοποθετήστε το κλειδί του τσοκ

(12) στις αντίστοιχες τρύπες του γραναζωτού τσοκ (1) και

σφίξτε το εξάρτημα ομοιόμορφα.

Γραναζωτό τσοκ με χειρικίνητη ασφάλιση (βλέπε εικόνα

Ανοίξτε το γραναζωτό τσοκ (16), περιστρέφοντας, ώσπου να

μπορεί το εξάρτημα να τοποθετηθεί. Τοποθετήστε το

Τοποθετήστε το κλειδί του τσοκ (15) στις αντίστοιχες τρύπες

του γραναζωτού τσοκ (16) και σφίξτε το εξάρτημα

Με το εξάγωνο στέλεχος του κλειδιού του τσοκ (15) γυρίστε το

έκκεντρο στη φορά περιστροφής ➋ μέχρι τέρμα. Έτσι

εξασφαλίζεται η ισχύς σύσφιξης.

Για την αφαίρεση του εξαρτήματος γυρίστε το έκκεντρο στη

φορά περιστροφής ➊ και ανοίξτε το γραναζωτό τσοκ (16) με

το κλειδί του τσοκ (15).

Εξαρτήματα βιδώματος

Σε περίπτωση χρήσης κατσαβιδόλαμων (13) πρέπει να

χρησιμοποιείτε πάντοτε μια υποδοχή κατσαβιδόλαμας γενικής

χρήσης (14). Χρησιμοποιείτε πάντοτε κατσαβιδόλαμες

κατάλληλες για την κεφαλή της εκάστοτε βίδας.

Για βίδωμα θέτετε τον διακόπτη αλλαγής λειτουργίας

«Τρύπημα/τρύπημα με κρούση» (2) πάντοτε στο σύμβολο

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

Αποσυναρμολόγηση του τσοκ (βλέπε εικόνα F)

Για την αποσυναρμολόγηση του γραναζωτού τσοκ (1)

τοποθετήστε ένα γερμανικό κλειδί (17) (άνοιγμα κλειδιού 17

mm) στην επιφάνεια εφαρμογής κλειδιού του άξονα κίνησης.

Ακουμπήστε το ηλεκτρικό εργαλείο πάνω σε μια σταθερή

επιφάνεια, π.χ. έναν πάγκο εργασίας. Τοποθετήστε το κλειδί

του τσοκ (12) σε μια από τις τρεις οπές του γραναζωτού τσοκ

(1) και λύστε το γραναζωτό τσοκ (1) με αυτόν τον μοχλό,

περιστρέφοντας στη φορά περιστροφής ➊. Ένα μαγκωμένο

γραναζωτό τσοκ λύνεται, κτυπώντας ελαφρά πάνω στο κλειδί

του τσοκ (12). Απομακρύνετε το κλειδί του τσοκ (12) από το

γραναζωτό τσοκ και ξεβιδώστε εντελώς το γραναζωτό τσοκ.

Συναρμολόγηση του τσοκ (βλέπε εικόνα G)

Η συναρμολόγηση του γραναζωτού τσοκ διεξάγεται με την

Το τσοκ πρέπει να σφίξει με μια ροπή σύσφιγξης

Αναρρόφηση σκόνης/γρεζιών

Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές,

από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα

μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η

εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/

και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν

παρευρισκομένων ατόμων.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsΕλληνικά | 71

Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή

οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό

με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται

στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά

μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε

ειδικά εκπαιδευμένα άτομα.

– Φροντίζετε για τον καλό αερισμό του χώρου εργασίας.

– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής

προστασίας με φίλτρο κατηγορίας P2.

Τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα

υπό κατεργασία υλικά.

u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο

χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

u Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της

πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα

στοιχεία επάνω στην πινακίδα κατασκευαστή του

ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με

χαρακτηριστική τάση 230V λειτουργούν και με τάση

Ρύθμιση της φοράς περιστροφής (βλέπε εικόνα H–I)

Με τον διακόπτη αλλαγής φοράς περιστροφής (3) μπορείτε να

αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Με

πατημένο τον διακόπτη On/Off (5) αυτό, όμως δεν είναι

Δεξιόστροφα: Για το τρύπημα και το βίδωμα βιδών σπρώξτε

τον διακόπτη αλλαγής της φοράς περιστροφής (3) προς τα

Αριστερόστροφη κίνηση: Για το λύσιμο ή το ξεβίδωμα βιδών

σπρώξτε τον διακόπτη αλλαγής της φοράς περιστροφής (3)

Ρύθμιση του τρόπου λειτουργίας

Θέστε τον διακόπτη αλλαγής λειτουργίας (2) στο

Θέστε τον διακόπτη αλλαγής λειτουργίας (2) στο

σύμβολο «Τρύπημα με κρούση».

Ο διακόπτης αλλαγής λειτουργίας (2) ασφαλίζει

αισθητά και μπορεί να πατηθεί επίσης και με τον κινητήρα σε

Μηχανική επιλογή ταχύτητας

u Μπορείτε να πατήσετε τον διακόπτη επιλογής

ταχύτητας (8) με το ηλεκτρικό εργαλείο σε

ακινητοποίηση ή σε λειτουργία. Αυτό όμως δεν πρέπει

να γίνεται σε περίπτωση πλήρους φορτίου ή μέγιστου

Με τον διακόπτη επιλογής ταχύτητας (8) μπορούν να

προεπιλεγούν 2 περιοχές αριθμού στροφών.

Περιοχή χαμηλού αριθμού στροφών. Για εργασίες με τρυπάνια

με μεγάλη διάμετρο ή για βίδωμα.

Περιοχή υψηλού αριθμού στροφών. Για εργασίες με τρυπάνια

Μέγιστη διατομή τρυπανιού

Μη χρησιμοποιείτε τις

λειτουργία τρυπήματος με

Θέστε τον διακόπτη αλλαγής

λειτουργίας (2) στο σύμβολο

Ενεργοποίηση/απενεργοποίηση

Για τη θέση σε λειτουργία του ηλεκτρικού εργαλείου πατήστε

τον διακόπτη On/Off (5) και κρατήστε τον πατημένο.

Για την ακινητοποίηση του πατημένου διακόπτη On/Off (5)

πατήστε το πλήκτρο ακινητοποίησης (4).

Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε

τον διακόπτη On/Off (5) ελεύθερο ή όταν είναι κλειδωμένος

με το πλήκτρο ακινητοποίησης (4), πατήστε σύντομα τον

διακόπτη On/Off (5) και αφήστε τον μετά ελεύθερο.

Συμπλέκτης υπερφόρτισης

Για τον περιορισμό των υψηλών ροπών

αντίδρασης το ηλεκτρικό εργαλείο είναι

εξοπλισμένο με έναν συμπλέκτη υπερφόρτισης

(Anti-Rotation = ανάστροφη περιστροφή).

u Σε περίπτωση που το εξάρτημα σφηνώσει ή

προσκρούσει κάπου, διακόπτεται η μετάδοση κίνησης

στον άξονα. Κρατάτε το ηλεκτρικό εργαλείο, λόγω των

εμφανιζόμενων εδώ δυνάμεων, πάντοτε με τα δύο

χέρια καλά σταθερά και φροντίζετε για μια ασφαλή

u Απενεργοποιήστε το ηλεκτρικό εργαλείο και λύστε το

εξάρτημα, όταν μπλοκάρει το ηλεκτρικό εργαλείο.

Όταν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία και

το εξάρτημα τρυπήματος είναι μπλοκαρισμένο

δημιουργούνται υψηλές αντιδραστικές ροπές.

Ρύθμιση αριθμού στροφών/κρούσεων

Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό στροφών/

κρούσεων του ενεργοποιημένου ηλεκτρικού εργαλείου,

ανάλογα με την πίεση που ασκείτε στον διακόπτη On/Off (5).

Ελαφριά πίεση του διακόπτη On/Off (5) έχει σαν αποτέλεσμα

έναν χαμηλό αριθμό στροφών/κρούσεων. Ο αριθμός

Bosch Power Tools 1 609 92A 57X | (21.04.2020)72 | Türkçe

στροφών/κρούσεων αυξάνει με αύξηση της πίεσης του

Προεπιλογή αριθμού στροφών/κρούσεων

Με τον τροχίσκο ρύθμισης της προεπιλογής του αριθμού

στροφών (6) μπορείτε να προεπιλέξετε τον απαιτούμενο

αριθμό στροφών/κρούσεων επίσης και κατά τη διάρκεια της

Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το

υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να

εξακριβωθεί με πρακτική δοκιμή.

Προστασία από αθέλητη επανεκκίνηση

Η προστασία από αθέλητη επανεκκίνηση εμποδίζει την

ανεξέλεγκτη εκκίνηση του ηλεκτρικού εργαλείου μετά από μια

διακοπή του ηλεκτρικού ρεύματος.

Για την επαναλειτουργία θέστε τον διακόπτη On/Off (5) στην

απενεργοποιημένη θέση και ενεργοποιήστε το ηλεκτρικό

Υποδείξεις εργασίας u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Τοποθετείτε το ηλεκτρικό εργαλείο μόνο απενεργοποιημένο πάνω στο παξιμάδι/στη βίδα. Τα

περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν.

Μετά από εργασία μεγαλύτερης χρονικής διάρκειας με μικρό

αριθμό στροφών για να κρυώσει το ηλεκτρικό εργαλείο,

πρέπει να το αφήσετε περίπου 3 λεπτά να λειτουργεί στον

μέγιστο αριθμό στροφών χωρίς φορτίο.

Για να τρυπήσετε πλακίδια, θέστε τον διακόπτη αλλαγής

λειτουργίας (2) στο σύμβολο «Τρύπημα». Μόλις ξετρυπήσετε

το πλακίδιο, θέστε τον διακόπτη στο σύμβολο «Χτύπημα με

κρούση» για να συνεχίσετε το τρύπημα με κρούση.

Για την εργασία σε μπετόν, πέτρες και τοίχους χρησιμοποιήστε

τρυπάνια από σκληρομέταλλο.

Κατά το τρύπημα σε μέταλλο χρησιμοποιείτε μόνο άψογα,

τροχισμένα τρυπάνια HSS (HSS = υψηλής ισχύος χάλυβας

γρήγορης κοπής). Το πρόγραμμα εξαρτημάτων Bosch

εξασφαλίζει την αντίστοιχη ποιότητα.

Με τη συσκευή τροχίσματος τρυπανιών (εξάρτημα) μπορείτε

να τροχίσετε ξεκούραστα τα ελικοειδή τρυπάνια με μια

διάμετρο από 2,5-10 mm.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να

μπορείτε να εργάζεσθε καλά και με ασφάλεια.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο

κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να

αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας

σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας

καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια

συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα

βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την

πινακίδα τύπου του προϊόντος.

19400 Κορωπί – Αθήνα

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες

πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα

απορρίμματα του σπιτιού σας!

Μόνο για χώρες τηςΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με

τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται

ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το

Δήλωση πιστότητας ΕΕ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη: *
