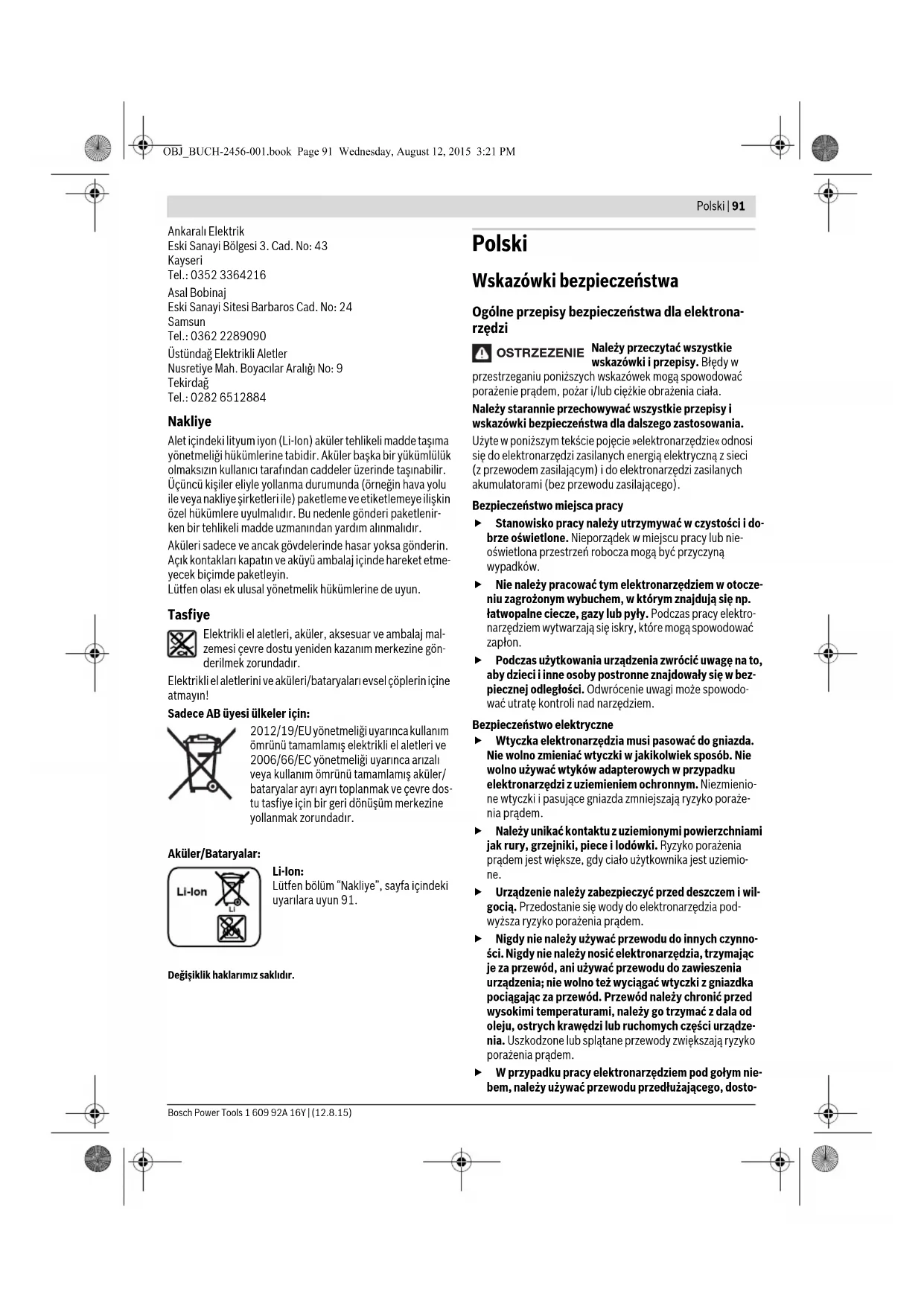

uyarılara uyun 91. Değişiklik haklarımız saklıdır. Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektrona-

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie »elektronarzędzie« odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci

(z przewodem zasilającym) i do elektronarzędzi zasilanych

akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

 Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone. Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną

 Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować

 Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

 Wtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym. Niezmienio-

ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże-

 Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

 Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią. Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.

 Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając

je za przewód, ani używać przewodu do zawieszenia

urządzenia; nie wolno też wyciągać wtyczki z gniazdka

pociągając za przewód. Przewód należy chronić przed

wysokimi temperaturami, należy go trzymać z dala od

oleju, ostrych krawędzi lub ruchomych części urządze-

nia. Uszkodzone lub splątane przewody zwiększają ryzyko

 W przypadku pracy elektronarzędziem pod gołym nie-

bem, należy używać przewodu przedłużającego, dosto-

OSTRZEZENIE OBJ_BUCH-2456-001.book Page 91 Wednesday, August 12, 2015 3:21 PM92 | Polski

1 609 92A 16Y | (12.8.15) Bosch Power Tools

sowanego również do zastosowań zewnętrznych. Uży-

cie właściwego przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia prądem.

 Jeżeli nie da się uniknąć zastosowania elektronarzę-

dzia w wilgotnym otoczeniu, należy użyć wyłącznika

ochronnego różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza

ryzyko porażenia prądem.

 Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych ura-

 Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko obra-

 Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą-

czeniem do akumulatora, a także przed podniesieniem

lub przeniesieniem elektronarzędzia, należy upewnić

się, że elektronarzędzie jest wyłączone. Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia, może

stać się przyczyną wypadków.

 Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą do-

prowadzić do obrażeń ciała.

 Należy unikać nienaturalnych pozycji przy pracy. Nale-

ży dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-

ce należy trzymać z daleka od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą zostać wciągnięte

przez ruchome części.

 Jeżeli istnieje możliwość zamontowania urządzeń od-

sysających i wychwytujących pył, należy upewnić się,

że są one podłączone i będą prawidłowo użyte. Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie

Prawidłowa obsługa i eksploatacja elektronarzędzi

 Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się

w danym zakresie wydajności lepiej i bezpieczniej.

 Nie należy używać elektronarzędzia, którego włącz-

nik/wyłącznik jest uszkodzony. Elektronarzędzie, które-

go nie można włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.

 Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

 Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które go nie znają lub nie prze-

czytały niniejszych przepisów. Używane przez niedo-

świadczone osoby elektronarzędzia są niebezpieczne.

 Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który miał-

by wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem urządzenia

oddać do naprawy. Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.

 Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane na-

rzędzia łatwiej się też prowadzi.

 Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi akumulatoro-

 Akumulatory należy ładować tylko w ładowarkach, za-

lecanych przez producenta. W przypadku użycia łado-

warki, przystosowanej do ładowania określonego rodzaju

akumulatorów, w sposób niezgodny z przeznaczeniem, ist-

nieje niebezpieczeństwo pożaru.

 W elektronarzędziach można używać jedynie przewi-

dzianych do tego celu akumulatorów. Użycie innych

akumulatorów może spowodować obrażenia ciała i zagro-

 Nieużywany akumulator należy trzymać z dala od spi-

naczy, monet, kluczy, gwoździ, śrub lub innych małych

przedmiotów metalowych, które mogłyby spowodo-

wać zmostkowanie styków. Zwarcie pomiędzy stykami

akumulatora może spowodować oparzenia lub pożar.

 Przy niewłaściwym użyciu możliwe jest wydostanie się

elektrolitu z akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego zetknięcia się z

elektrolitem, należy umyć dane miejsce ciała wodą. Je-

żeli ciecz dostała się do oczu, należy dodatkowo

skonsultować się z lekarzem. Elektrolit może doprowa-

dzić do podrażnienia skóry lub oparzeń.

 Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginal-

nych części zamiennych. To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

OBJ_BUCH-2456-001.book Page 92 Wednesday, August 12, 2015 3:21 PMPolski | 93

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Wskazówki bezpieczeństwa dla wiertarek i wkrę-

GSB 14,4 V-EC/GSB 18 V-EC

 Zakładać ochronniki słuchu podczas pracy wiertarką

udarową. Narażanie się na hałas może spowodować utra-

GSR 14,4 V-EC/GSR 18 V-EC/

GSB 14,4 V-EC/GSB 18 V-EC

 Podczas wykonywania prac, przy których narzędzie ro-

bocze lub śruba mogłyby natrafić na ukryte przewody

elektryczne, elektronarzędzie należy trzymać wyłącz-

nie za izolowane powierzchnie rękojeści. Kontakt z prze-

wodem sieci zasilającej może spowodować przekazanie

napięcia na części metalowe elektronarzędzia, co mogłoby

spowodować porażenie prądem elektrycznym.

 Narzędzia używać z dodatkowymi rękojeściami dostar-

czonymi z narzędziem. Utrata kontroli może spowodo-

wać osobiste obrażenia operatora.

 Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają-

cych, lub poprosić o pomoc zakłady miejskie. Kontakt z

przewodami znajdującymi się pod napięciem może dopro-

wadzić do powstania pożaru i porażenia elektrycznego.

Uszkodzenie przewodu gazowego może doprowadzić do

wybuchu. Przebicie przewodu wodociągowego powoduje

 W razie zablokowania się narzędzia roboczego należy

natychmiast wyłączyć elektronarzędzie. Należy być

przygotowanym na wysokie momenty reakcji, które

powodują odrzut. Narzędzie robocze może się zabloko-

– elektronarzędzie jest przeciążone, lub

– gdy skrzywi się w obrabianym przedmiocie.

 Trzymać mocno elektronarzędzie. Podczas dokręcania i

luzowania śrub mogą wystąpić krótkotrwałe wysokie mo-

 Należy zabezpieczyć obrabiany przedmiot. Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub

imadle jest bezpieczniejsze niż trzymanie go w ręku.

 Przed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad

 Nie otwierać akumulatora. Istnieje niebezpieczeństwo

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecznie-

niem, przed ogniem, wodą i wilgocią. Istnieje za-

 W przypadku uszkodzenia i niewłaściwego użytkowa-

nia akumulatora może dojść do wydzielenia się gazów.

Wywietrzyć pomieszczenie i w razie dolegliwości

skonsultować się z lekarzem. Gazy mogą uszkodzić drogi

 Akumulator należy używać tylko w połączeniu z elek-

tronarzędziem firmy Bosch, dla którego został on prze-

widziany. Tylko w ten sposób można ochronić akumulator

przed niebezpiecznym dla niego przeciążeniem.

 Ostre przedmioty, takie jak na przykład gwoździe lub

śrubokręt, a także działanie sił zewnętrznych mogą

spowodować uszkodzenie akumulatora. Może wówczas

dojść do zwarcia wewnętrznego akumulatora i do jego

przepalenia, eksplozji lub przegrzania.

 W momencie dostawy akumulator jest naładowany

częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym

użyciem całkowicie naładować akumulator w ładowar-

 Należy zapoznać się z instrukcją obsługi ładowarki.

 Zmiany biegów za pomocą przełącznika biegów doko-

nywać wolno wyłącznie przy nieruchomym elektrona-

 Przełącznik biegów należy przesuwać, a przełącznik

trybów pracy obracać – zawsze do oporu.

nym wypadku elektronarzędzie może ulec uszkodzeniu.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i

pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wkręcania i wykręca-

nia śrub i wkrętów, a także do wiercenia w drewnie, metalu,

ceramice i tworzywach sztucznych. Model GSB przeznaczony

jest dodatkowo do wiercenia udarowego w cegle, murze

Światło elektronarzędzia przeznaczone jest do oświetlania

bezpośredniej przestrzeni roboczej elektronarzędzia; nie na-

daje się ono do oświetlania pomieszczeń w gospodarstwie do-

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do schematu elektronarzędzia na stronach graficznych.

1 Uchwyt narzędziowy

2 Szybkozaciskowy uchwyt wiertarski

3 Pierścień wstępnego wyboru momentu obrotowego

4 Przełącznik trybów pracy(GSB 14,4 V-EC, GSB 18 V-

5 Przełącznik biegów

6 Kolorowy klips (znacznik)

9 Przycisk odblokowujący akumulator

1 609 92A 16Y | (12.8.15) Bosch Power Tools

11 Wskazanie wyłącznika przeciążeniowego

12 Uniwersalny uchwyt na końcówki wkręcające*

13 Przełącznik kierunku obrotów

14 Włącznik/wyłącznik

15 Rękojeść (pokrycie gumowe)

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowa-

nia osprzęt nie wchodzi w skład wyposażenia standardowego.

Kompletny asortyment wyposażenia dodatkowego można znaleźć

w naszym katalogu osprzętu.

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-1,

GSR 14,4 V-EC / GSB 14,4 V-EC Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego

86 dB(A); poziom mocy akustycznej 97 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

GSR 18 V-EC / GSB 18 V-EC Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego

87 dB(A); poziom mocy akustycznej 98 dB(A). Niepewność pomiaru K =3 dB.

Stosować środki ochrony słuchu!

Wkrętarka akumulatorowa GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Numer katalogowy

Prędkość obrotowa bez

Częstotliwość udarów

- - 0-28 500 0-28 500

maks. moment obrotowy wkręca-

nia miękkiego wg ISO 5393

maks. moment obrotowy, wkrę-

maks. średnica śrub/wkrętów

Ciężar odpowiednio do

Zalecane ładowarki dla

akumulatorów indukcyjnych

GAL 18... W GAL 18... W

*w zależności od zastosowanego akumulatora

** ograniczona wydajność przy temperaturze <0 °C OBJ_BUCH-2456-001.book Page 94 Wednesday, August 12, 2015 3:21 PMPolski | 95

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Poziom drgań podany w tych wskazówkach został pomierzo-

ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro-

cedury pomiarów i można go użyć do porównywania elektro-

narzędzi. Można go też użyć do wstępnej oceny ekspozycji na

Podany poziom drgań jest reprezentatywny dla podstawo-

wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań, z innymi narzędziami

roboczymi, z różnym osprzętem, a także jeśli nie będzie wy-

starczająco konserwowane, poziom drgań może odbiegać od

podanego. Podane powyżej przyczyny mogą spowodować

podwyższenie ekspozycji na drgania podczas całego czasu

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-

ce na celu ochronę operatora przed skutkami ekspozycji na

drgania, np.: konserwacja elektronarzędzia i narzędzi robo-

czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-

nie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przed-

stawiony w rozdziale »Dane techniczne« odpowiada wymaga-

niom następujących dyrektyw: 2009/125/WE (Rozporzą-

dzenie 1194/2012), 2011/65/UE, do 19. kwietnia 2016:

2004/108/WE, od 20. kwietnia 2016: 2014/30/UE,

2006/42/WE wraz ze zmianami oraz następujących norm:

EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Dokumentacja techniczna (2006/42/WE):

Ładowanie akumulatora

Wskazówka: W momencie dostawy akumulator jest nałado-

wany częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym uży-

ciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności. Prze-

rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze-

nia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw – »Electronic

Cell Protection (ECP)« – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.

 Po automatycznym wyłączeniu elektronarzędzia nie

naciskać ponownie włącznika. Może to doprowadzić do

uszkodzenia akumulatora.

Wyjmowanie akumulatora

Akumulator 8 posiada dwa stopnie blokady, zapobiegające je-

go wypadnięciu w przypadku niezamierzonego naciśnięcia

przycisku odblokowującego 9. Akumulator umieszczony w

obudowie elektronarzędzia, przytrzymywany jest na miejscu

GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Wartości łączne drgań a

z trzech kierunków) i niepewność pomiaru K

oznaczone zgodnie z normą EN 60745-2-2

K Wiercenie udarowe w betonie:

1 609 92A 16Y | (12.8.15) Bosch Power Tools

W celu wyjęcia akumulatora 8 wcisnąć przycisk odblokowują-

cy 9 i wyciągnąć akumulator z elektronarzędzia, pociągając go

do tyłu. Nie należy przy tym stosować siły.

Wymiana narzędzi (zob. rys. A)

 Przed wszystkimi pracami przy elektronarzędziu (np.

dogląd, wymiana narzędzi itd.) jak i przed jego trans-

portem i składowaniem należy wyjąć akumulator z

elektronarzędzia. Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-

Otworzyć szybkozaciskowy uchwyt wiertarski 2, obracając

nim w kierunku  dotąd, aż możliwe będzie osadzenie narzę-

dzia roboczego. Osadzić narzędzie robocze.

Silnie przekręcić tuleję szybkozaciskowego uchwytu wiertar-

skiego 2 w kierunku . Uchwyt wiertarski zablokuje się dzięki

temu w sposób automatyczny.

Odsysanie pyłów/wiórów

 Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drew-

na, minerałów lub niektórych rodzajów metalu, mogą

stanowić zagrożenie dla zdrowia, a także wywoływać

reakcje alergiczne, schorzenia dróg oddechowych

i/lub prowadzić do zachorowań na raka. Materiały, za-

wierające azbest mogą być obrabiane jedynie przez odpo-

wiednio przeszkolony personel.

– Należy zawsze dbać o dobrą wentylację stanowiska pra-

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

 Należy unikać gromadzenia się pyłu na stanowisku pra-

cy. Pyły mogą się z łatwością zapalić.

Włożenie akumulatora

Wskazówka: Użycie nie dostosowanych do danego elektro-

narzędzia akumulatorów może prowadzić do niewłaściwego

funkcjonowania lub do uszkodzenia elektronarzędzia.

Przełącznik kierunku obrotów 13 należy nastawić na pozycję

środkową, aby zapobiec niezamierzonego włączenia się urzą-

dzenia. Włożyć naładowany akumulator 8 do uchwytu aż do

wyczuwalnego zaskoczenia i zwięzłej pozycji z uchwytem.

Ustawianie kierunku obrotów (zob. rys. B)

Przełącznikiem obrotów 13 można zmienić kierunek obrotów

elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 14

jest to jednak niemożliwe.

Obroty w prawo: Przesunąć do oporu przełącznik kie-

runku obrotów 13 po obu stronach, ustawiając go w po-

Obroty w lewo: Przesunąć do oporu przełącznik kierun-

ku obrotów 13 po obu stronach, ustawiając go w pozycji

Ustawianie rodzaju pracy

GSR 14,4 V-EC, GSR 18 V-EC:

Ustawić pierścień nastawczy wstępnego wyboru

momentu obrotowego 3 na pożądany moment

GSB 14,4 V-EC, GSB 18 V-EC:

Ustawić przełącznik trybu pracy 4 na symbol

GSR 14,4 V-EC, GSR 18 V-EC:

Ustawić pierścień nastawczy wstępnego wyboru

momentu obrotowego 3 na symbol »Wkręcanie«.

GSB 14,4 V-EC, GSB 18 V-EC:

Ustawić przełącznik trybu pracy 4 na symbol

Wiercenie z udarem(GSB 14,4 V-EC, GSB 18

Ustawić przełącznik trybu pracy 4 na symbol

»Wiercenie z udarem«.

Włączanie/wyłączanie

W celu włączenia elektronarzędzia nacisnąć włącznik/wy-

łącznik 14 i przytrzymać w tej pozycji.

Dioda LED 10 zapala się po wciśnięciu włącznika/wyłącznika

14 do połowy lub całkowicie, umożliwiając doświetlenie miej-

sca pracy w miejscach słabo oświetlonych.

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-

ży włączać tylko wówczas, gdy jest ono używane.

Ustawianie prędkości obrotowej

Prędkość obrotowa włączonego elektronarzędzia może być

regulowana bezstopniowo, w zależności od siły nacisku na

włącznik/wyłącznik 14.

Lekki nacisk na włącznik/wyłącznik 14 oznacza niską pręd-

kość obrotową. Wraz ze zwiększającym się naciskiem pręd-

kość obrotowa rośnie.

Wybór momentu obrotowego

Za pomocą pierścienia nastawczego z regulacją momentu ob-

rotowego 3 możliwe jest wstępne ustawienie pożądanego

momentu obrotowego w 20 stopniach. Osiągnięcie ustawio-

nego uprzednio momentu obrotowego spowoduje zatrzyma-

nie się narzędzia roboczego.

OBJ_BUCH-2456-001.book Page 96 Wednesday, August 12, 2015 3:21 PMPolski | 97

Bosch Power Tools 1 609 92A 16Y | (12.8.15)

Mechaniczne przełączanie biegów

 Przełącznik biegów 5 może być uruchamiany zarówno

przy wyłączonym jak i przy pracującym elektronarzę-

dziu. Przełączanie biegów nie powinno jednak mieć

miejsca przy pełnym obciążeniu ani przy maksymalnej

prędkości obrotowej elektronarzędzia.

Niski zakres prędkości obrotowej - do wykonywania otworów

o dużych średnicach.

Wysoki zakres prędkości obrotowych; do pracy z małymi

Zabezpieczenie przed przegrzaniem

Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie

da się przeciążyć. Jeżeli obciążenie jest zbyt duże lub jeżeli

przekroczony zostanie dopuszczalny zakres temperatur aku-

mulatora, prędkość obrotowa jest redukowana. Elektronarzę-

dzie pracuje z pełną prędkością obrotową dopiero po ponow-

nym osiągnięciu dopuszczalnej temperatury akumulatora.

Zadziałanie temperaturowego wyłącznika przeciążeniowego

sygnalizowane jest zaświeceniem się czerwonej diody LED 11

na elektronarzędziu. Po powrocie akumulatora do dopusz-

czalnego zakresu temperatur dioda LED 11 gaśnie.

Ochrona przed głębokim rozładowaniem

Dzięki systemowi elektronicznej ochrony ogniw – »Electronic

Cell Protection (ECP)« – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.

Wyłącznik awaryjny gwarantuje większą kontrolę nad elektro-

narzędziem. W przypadku nieoczekiwanego ruchu obrotowe-

go elektronarzędzie dookoła osi wiertła, urządzenie wyłącza

Na aktywację funkcji awaryjnego wyłączania wskazuje migają-

Aby ponownie uruchomić elektronarzędzie, należy zwolnić

włącznik/wyłącznik i ponownie go włączyć.

 System szybkiego wyłączania uaktywnia się tylko

wówczas, gdy elektronarzędzie pracuje z maksymalną

prędkością obrotową i może się swobodnie obracać do-

okoła osi wiertła. Należy wybrać odpowiednią pozycję ro-

boczą. W przeciwnym wypadku bezpieczeństwo związane

z funkcją szybkiego wyłączania nie może zostać zagwaran-

Wskazówki dotyczące pracy

 Przed przyłożeniem elektronarzędzia do śruby należy

je wyłączyć. Obracające się narzędzia robocze mogą ze-

ślizgnąć się z łba śruby.

Do zdejmowania końcówek wkręcających oraz uniwersalnego

uchwytu na końcówki, można posłużyć się narzędziem.

Za pomocą klipsa 7 można zawiesić elektronarzędzie na przy-

kład na pasku. Dzięki temu obie ręce są wolne, a elektronarzę-

dzie znajduje się w zasięgu ręki.

Kolorowy klips (zob. rys. D)

Za pomocą kolorowego klipsa 6 możliwe jest indywidualne

oznaczanie elektronarzędzia.

Konserwacja i serwis

Konserwacja i czyszczenie

 Przed wszystkimi pracami przy elektronarzędziu (np.

dogląd, wymiana narzędzi itd.) jak i przed jego trans-

portem i składowaniem należy wyjąć akumulator z

elektronarzędzia. Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-

 Aby zapewnić bezpieczną i wydajną pracę, elektrona-

rzędzie i szczeliny wentylacyjne należy utrzymywać w

W razie awarii akumulatora należy zwrócić się do autoryzowa-

nego serwisu elektronarzędzi Bosch.

Obsługa klienta oraz doradztwo dotyczące użyt-

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

wszystkie pytania związane z produktami firmy Bosch oraz ich

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10-cyfrowego numeru kata-

logowego, znajdującego się na tabliczce znamionowej pro-

Serwis Elektronarzędzi

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do-

tyczące usług serwisowych online.

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

OBJ_BUCH-2456-001.book Page 97 Wednesday, August 12, 2015 3:21 PM98 | Česky 1 609 92A 16Y | (12.8.15) Bosch Power Tools nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika bez konieczności spełnienia jakichkolwiek

W przypadku przesyłki przez osoby trzecie (np. transport dro-

gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale-

ży dostosować się do szczególnych wymogów dotyczących

opakowania i znaczenia towaru. W takim wypadku podczas

przygotowywania towaru do wysyłki należy skonsultować się

z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu-

lator zapakować w taki sposób, aby nie mógł on się poruszać

(przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajo-

Elektronarzędzia, akumulatory, osprzęt i opakowanie

należy oddać do powtórnego przetworzenia zgodne-

go z obowiązującymi przepisami w zakresie ochrony

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2012/19/UE, niezdatne do użytku elektro-

narzędzia, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte

akumulatory/baterie, należy zbierać osob-

no i doprowadzić do ponownego przetwo-

rzenia zgodnego z zasadami ochrony środo-

Akumulatory/Baterie:

Proszę stosować się do wskazówek,

znajdujących się w rozdziale »Trans-
