MANUAL DE UTILIZARE GSR 18 VEC Professional BOSCH

ro Instrucțiuni originale

Instrucţiuni de siguranţă

Instrucţiuni generale de siguranţă pentru scule

MENT Citiţi toate avertizările,

instrucţiunile, ilustraţiile şi

specificaţiile puse la dispoziţie

împreună cu această sculă electrică. Nerespectarea

instrucţiunilor menţionate mai jos poate duce la

electrocutare, incendiu şi/sau vătămări corporale grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicaţiile de avertizare

se referă la sculele electrice alimentate de la reţea (cu cablu

de alimentare) sau la sculele electrice cu acumulator (fără

cablu de alimentare). Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)158 | Română

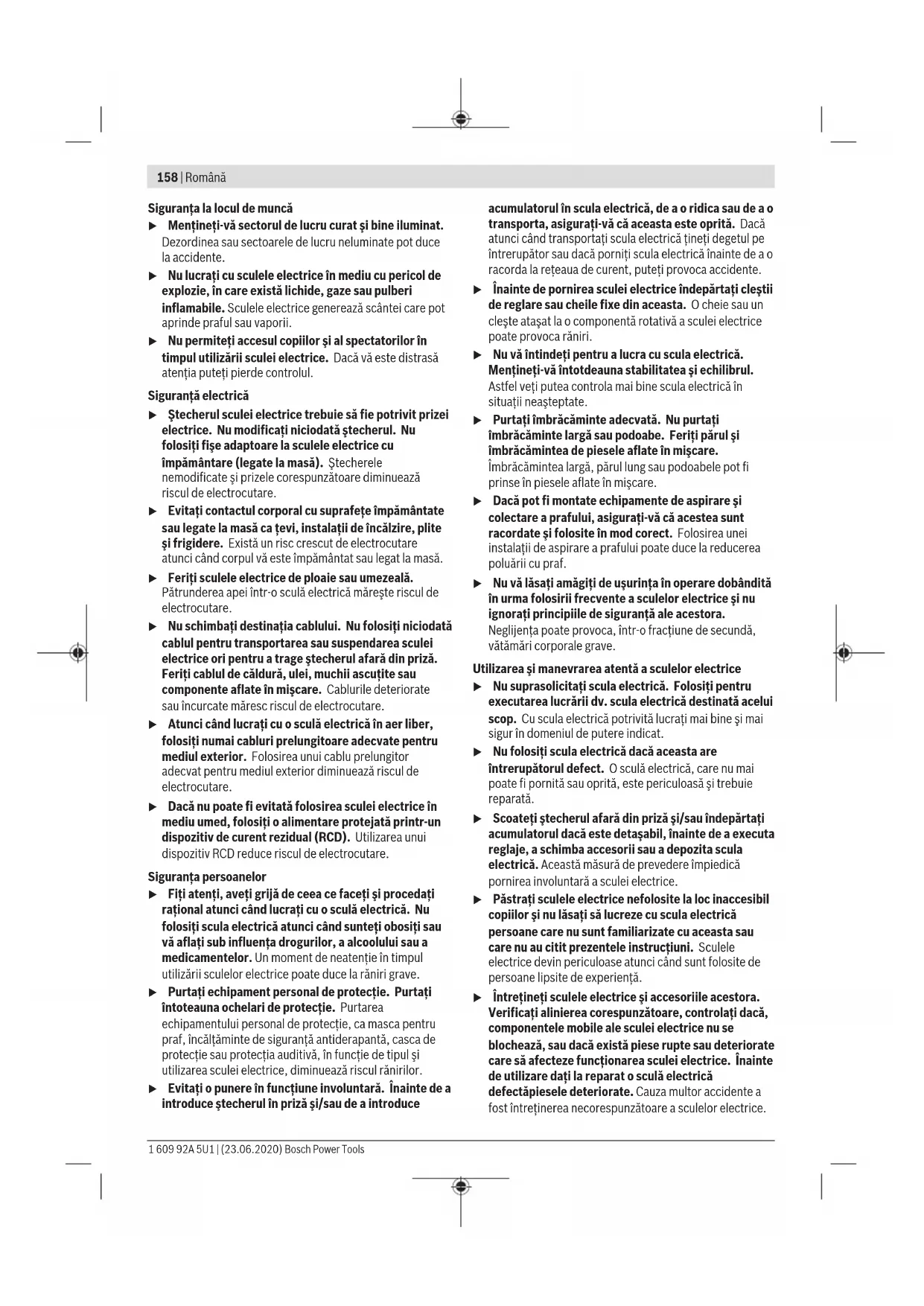

Siguranţa la locul de muncă

u Menţineţi‑vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce

u Nu lucraţi cu sculele electrice în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

u Nu permiteţi accesul copiilor şi al spectatorilor în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul.

u Ştecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu modificaţi niciodată ştecherul. Nu

folosiţi fişe adaptoare la sculele electrice cu

împământare (legate la masă). Ştecherele

nemodificate şi prizele corespunzătoare diminuează

riscul de electrocutare.

u Evitaţi contactul corporal cu suprafeţe împământate

sau legate la masă ca ţevi, instalaţii de încălzire, plite

şi frigidere. Există un risc crescut de electrocutare

atunci când corpul vă este împământat sau legat la masă.

u Feriţi sculele electrice de ploaie sau umezeală.

Pătrunderea apei într‑o sculă electrică măreşte riscul de

u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată

cablul pentru transportarea sau suspendarea sculei

electrice ori pentru a trage ştecherul afară din priză.

Feriţi cablul de căldură, ulei, muchii ascuţite sau

componente aflate în mişcare. Cablurile deteriorate

sau încurcate măresc riscul de electrocutare.

u Atunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate pentru

mediul exterior. Folosirea unui cablu prelungitor

adecvat pentru mediul exterior diminuează riscul de

u Dacă nu poate fi evitată folosirea sculei electrice în

mediu umed, folosiţi o alimentare protejată printr-un

dispozitiv de curent rezidual (RCD). Utilizarea unui

dispozitiv RCD reduce riscul de electrocutare.

Siguranţa persoanelor

u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării sculelor electrice poate duce la răniri grave.

u Purtaţi echipament personal de protecţie. Purtaţi

întoteauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

u Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi‑vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

u Înainte de pornirea sculei electrice îndepărtaţi cleştii

de reglare sau cheile fixe din aceasta. O cheie sau un

cleşte ataşat la o componentă rotativă a sculei electrice

poate provoca răniri.

u Nu vă întindeţi pentru a lucra cu scula electrică.

Menţineţi-vă întotdeauna stabilitatea şi echilibrul.

Astfel veţi putea controla mai bine scula electrică în

situaţii neaşteptate.

u Purtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul şi

îmbrăcămintea de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

u Dacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi‑vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită

în urma folosirii frecvente a sculelor electrice şi nu

ignoraţi principiile de siguranţă ale acestora.

Neglijenţa poate provoca, într-o fracţiune de secundă,

vătămări corporale grave.

Utilizarea şi manevrarea atentă a sculelor electrice

u Nu suprasolicitaţi scula electrică. Folosiţi pentru

executarea lucrării dv. scula electrică destinată acelui

scop. Cu scula electrică potrivită lucraţi mai bine şi mai

sigur în domeniul de putere indicat.

u Nu folosiţi scula electrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul dacă este detaşabil, înainte de a executa

reglaje, a schimba accesorii sau a depozita scula

electrică. Această măsură de prevedere împiedică

pornirea involuntară a sculei electrice.

u Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor şi nu lăsaţi să lucreze cu scula electrică

persoane care nu sunt familiarizate cu aceasta sau

care nu au citit prezentele instrucţiuni. Sculele

electrice devin periculoase atunci când sunt folosite de

persoane lipsite de experienţă.

u Întreţineţi sculele electrice şi accesoriile acestora.

Verificaţi alinierea corespunzătoare, controlaţi dacă,

componentele mobile ale sculei electrice nu se

blochează, sau dacă există piese rupte sau deteriorate

care să afecteze funcţionarea sculei electrice. Înainte

de utilizare daţi la reparat o sculă electrică

defectăpiesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsRomână | 159

u Menţineţi bine dispozitivele de tăiere bine ascuţite şi

curate. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

u Folosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni, ţinând

cont de condiţiile de lucru şi de activitatea care

trebuie desfăşurată. Folosirea sculelor electrice în alt

scop decât pentru utilizările prevăzute, poate duce la

situaţii periculoase.

u Menţineţi mânerele şi zonele de prindere uscate,

curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele

de prindere alunecoase nu permit manevrarea şi controlul

sigur al sculei electrice în situaţii neaşteptate.

Manevrarea şi utilizarea atentă a sculelor electrice cu

u Încărcaţi acumulatorii numai în încărcătoarele

recomandate de producător. Dacă un încărcător

destinat unui anumit tip de acumulator este folosit la

încărcarea altor tipuri de acumulator decât cele prevăzute

pentru el, există pericol de incendiu.

u Folosiţi numai acumulatori special destinaţi sculelor

electrice respective. Utilizarea altor acumulatori poate

duce la răniri şi pericol de incendiu.

u Feriţi acumulatorii nefolosiţi de agrafele de birou,

monede, chei, cuie, şuruburi sau alte obiecte metalice

mici, care ar putea provoca şuntarea bornelor. Un

scurtcircuit între bornele acumulatorului poate duce la

arsuri sau incendiu.

u În cazul utilizării greşite, se poate scurge lichid din

acumulator; evitaţi contactul cu acesta. În cazul

contactului accidental cu acesta, clătiţi cu apă zona

afectată. În cazul contactului lichidului cu ochii,

consultaţi de asemenea un medic. Lichidul scurs din

acumulator poate produce iritaţii ale pielii sau arsuri.

u Nu folosiţi un acumulator sau o sculă electrică cu

acumulator deteriorat sau modificat. Acumulatorii

deterioraţi sau modificaţi pot avea un comportament

imprevizibil care să ducă la incendiu, explozie sau să

genereze risc de vătămări corporale.

u Nu expuneţi acumulatorul sau scula electrică la foc

sau temperaturi excesive. Expunerea la temperaturi mai

mari de 130°C poate duce la explozii.

u Respectaţi toate instrucţiunile de încărcare şi nu

reîncărcaţi acumulatorul sau scula electrică cu

acumulator la temperaturi situate în afara domeniului

de temperaturi specificat în instrucţiuni. Încărcarea

incorectă sau la temperaturi situate în afara domeniului

de temperaturi specificat ar putea cauza deteriorarea

acumulatorului şi mări riscul de incendiu.

u Încredinţaţi scula electrică pentru reparare

personalului de specialitate, calificat în acest scop,

repararea făcându‑se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

u Nu întreţineţi niciodată acumulatori deterioraţi.

Întreţinerea acumulatorilor ar trebui efectuată numai de

către producător sau de către furnizori de service

autorizaţi de acesta.

Instrucţiuni privind siguranţa pentru maşini de

găurit şi maşini de găurit/înşurubat

Instrucţiuni de siguranţă pentru toate lucrările

u Purtaţi aparat de protecţie auditivă atunci când

găuriţi cu percuţie. Expunerea la zgomot poate duce la

u Ţineţi scula electrică de mânerele izolate atunci când

executaţi lucrări la care accesoriul de tăiere sau

elementele de fixare pot intra în contact cu conductori

electrici ascunşi. Contactul accesoriului de tăiere sau al

elementelor de fixare cu un conductor aflat „sub tensiune”

poate pune „sub tensiune” componentele metalice

expuse ale sculei electrice şi provoca electrocutarea

Instrucţiuni de siguranţă în cazul utilizării de burghie

u Nu lucraţi niciodată cu o turaţie mai mare decât

turaţia maximă admisă pentru burghiu. La turaţii mai

mari, burghiul se poate îndoi dacă este lăsat să se

rotească liber, fără a fi în contact cu piesa de lucru,

provocând vătămări corporale.

u Începeţi întotdeauna găurirea cu o turaţie mai mică şi

vârful burghiului să fie în contact cu piesa de lucru. La

turaţii mai mari, burghiul se poate îndoi dacă este lăsat să

se rotească liber, fără a fi în contact cu piesa de lucru,

provocând vătămări corporale.

u Exercitaţi forţă de apăsare numai coliniar cu burghiul

şi nu apăsaţi excesiv.Burghiele se pot îndoi ceea ce

poate duce la ruperea lor sau la pierderea controlului,

provocând vătămări corporale.

Instrucţiuni de siguranţă suplimentare

u Țineți ferm scula electrică. La strângerea și slăbirea

șuruburilor pot apărea pentru scurt timp momente de

u Asiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într‑o menghină este ţinută

mai sigur decât cu mâna dumneavoastră.

u Folosiţi detectoare adecvate pentru a localiza

conducte de alimentare ascunse sau adresaţi‑vă în

acest scop regiei locale furnizoare de utilităţi.

Contactul cu conductorii electrici poate duce la incendiu

şi electrocutare. Deteriorarea unei conducte de gaz poate

provoca explozii. Străpungerea unei conducte de apă

provoacă pagube materiale.

u Înainte de a pune jos scula electrică aşteptaţi ca

aceasta să se oprească complet. Dispozitivul de lucru se

poate agăţa şi duce la pierderea controlului asupra sculei

u În cazul deteriorării sau utilizării necorespunzătoare a

acumulatorului, se pot degaja vapori. Acumulatorul

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)160 | Română

poate arde sau exploda. Aerisiţi bine încăperea şi

solicitaţi asistenţă medicală dacă starea dumneavoastră

de sănătate se înrăutăţeşte. Vaporii pot irita căile

respiratorii. u Nu deschideţi acumulatorul. Există pericol de scurtcircuit. u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe

exterioare asupra sa, acumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia

acumulatorul să se aprindă, să scoată fum, să explodeze

sau să se supraîncălzească. u Utilizaţi acumulatorul numai pentru produsele oferite de acelaşi producător. Numai astfel acumulatorul va fi

protejat împotriva unei suprasolicitări periculoase.

Feriţi acumulatorul de căldură, de

asemenea, de exemplu, de radiaţii solare

continue, foc, murdărie, apă şi umezeală. În

caz contrar, există pericolul de explozie şi

scurtcircuit. u Opriţi imediat scula electrică, în cazul în care accesoriul se blochează. Fiţi pregătiţi pentru

momente de reacţie puternice care generează recul.

Accesoriul se blochează dacă scula electrică este

sprasolicitată sau este înclinată greşit în piesa de lucru.

u Atenţie! În cazul utilizării sculei electrice cu Bluetooth

se pot produce deranjamente ale altor echipamente şi

instalaţii, avioane şi aparate medicale (de exemplu

stimulatoare cardiace, aparate auditive). Bluetooth se

pot produce deranjamente ale altor echipamente şi

instalaţii, avioane şi aparate medicale (de exemplu

stimulatoare cardiace, aparate auditive. De

asemenea, nu poate fi complet exclusă afectarea

oamenilor şi animalelor din imediata vecinătate. Nu

utilizaţi scula electrică cu Bluetooth

aparatelor medicale, staţiilor de benzină, instalaţiilor

chimice, sectoarelor cu pericol de explozie şi în zonele

de detonare. Nu folosiţi în avioane scula electrică cu

. Evitaţi folosirea mai îndelungată în

imediata apropiere a corpului.

Marca şi sigla (logo) Bluetooth

sunt mărci înregistrate şi

proprietatea Bluetooth SIG, Inc. Utilizarea acestei mărci/

sigle de către Robert Bosch Power Tools GmbH se

efectuează sub licenţă.

Descrierea produsului şi a

Citiţi toate indicaţiile şi instrucţiunile de

siguranţă. Nerespectarea instrucţiunilor şi

indicaţiilor de siguranţă poate provoca

electrocutare, incendiu şi/sau răniri grave.

Ţineţi seama de ilustraţiile din partea anterioară a

instrucţiunilor de folosire.

Utilizarea conform destinaţiei

Scula electrică este destinată înşurubării şi deşurubării de

şuruburi şi găuririi în lemn, metal, ceramică şi material

plastic. GSB este destinată în mod suplimentar găuririi cu

percuţie în cărămidă, beton şi piatră.

Dacă modulul Bluetooth

Low Energy Module GCY 30-4 este

montat, datele şi setările sculei electrice pot fi transferate

între scula electrică şi un dispozitiv mobil, prin intermediul

tehnologiei Bluetooth

Componentele ilustrate

Numerotarea elementelor componente se referă la schiţa

sculei electrice de pe pagina grafică.

Inel de reglare pentru preselectarea cuplului de

Selectorul modului de funcţionare (GSB 18V-60 C)

Comutator de selectare a treptelor de turaţie

Clemă de prindere la centură

Tastă de deblocare a acumulatorului

Indicator protecţie la suprasarcină

Suport universal pentru biţi

Comutator de schimbare a direcţiei de rotaţie

Comutator de pornire / oprire

Mâner (suprafaţă izolată de prindere)

Capac Bluetooth® Low Energy Module GCY 30-4

Tastă pentru indicatorul stării de încărcare

Indicatorul stării de încărcare a acumulatorului

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul

de livrare standard. Puteţi găsi accesoriile complete în

programul nostru de accesorii.

Maşină de găurit şi înşurubat cu acumulator GSR 18V-60 C GSB 18V-60 C Număr de identificare

3 601 JG1 1.. 3 601 JG2 1..

Tensiune nominală V= 18 18

Turaţie de funcţionare în gol

– Treapta 1 de viteză rot/min 0–600 0–600

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsRomână | 161

Maşină de găurit şi înşurubat cu acumulator GSR 18V-60 C GSB 18V-60 C

– Treapta a 2-a de viteză rot/min 0–1900 0–1900

Cuplu maxim de strângere, înşurubare dură / moale

Ø maxim de înşurubare mm 10 10

Temperatură ambiantă recomandată în timpul încărcării °C 0 ... +35 0 ... +35

Temperatură ambiantă admisă în timpul funcţionării

în timpul depozitării

Încărcătoare recomandate GAL 18...

Distanţa dintre semnale s 8 8

Raza maximă de acoperire a semnalului

măsurat la 20−25°C cu acumulatorulGBA 18V 4.0Ah.

B) în funcţie de acumulatorul folosit

C) putere mai redusă la temperaturi <0°C D) Terminalele mobile trebuie să fie compatibile cu dispozitivele Bluetooth® Low Energy (versiunea 4.1) şi trebuie să accepte Generic Access

E) Raza de acoperire poate varia puternic în funcţie de condiţiile exterioare, inclusiv în funcţie de receptorul utilizat. În spaţii închise şi din

cauza barierelor metalice (de exemplu, pereţi, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.

Informaţie privind zgomotul/vibraţiile

Valorile zgomotului emis au fost determinate conform

GSR 18V-60 C Nivelul presiunii acustice evaluat după curba de filtrare A al

sculei electrice este în mod normal de 75dB(A).

Incertitudinea K=5dB. Nivelul de zgomot în timpul lucrului

poate depăşi valorile specificate. Poartă căşti antifonice!

GSB 18V-60 C Nivelul de zgomot evaluat după curba de filtrare A al sculei

electrice este în mod normal: nivel de presiune sonoră

87dB(A); nivel de putere sonoră 98dB(A). Incertitudinea

Poartă căşti antifonice!

GSR 18V-60 C GSB 18V-60 C Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudineaK au fost determinate conform EN62841-2-1.

Găurire cu percuţie în beton:

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)162 | Română

Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în

prezentele instrucţiuni au fost măsurate conform unei

proceduri de măsurare standardizate şi pot fi utilizate la

compararea diferitelor scule electrice. Acestea pot fi folosite

şi pentru evaluarea provizorie a vibraţiilor şi zgomotului

Nivelul specificat al vibraţiilor şi al zgomotului emis se referă

la cele mai frecvente utilizări ale sculei electrice. În

eventualitatea în care scula electrică este utilizată pentru

alte aplicaţii, împreună cu alte accesorii decât cele indicate

sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul

vibraţiilor şi nivelul zgomotului emis se pot abate de la

valorile specificate. Aceasta poate amplifica considerabil

vibraţiile şi zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui

luate în calcul şi intervalele de timp în care scula electrică

este deconectată sau funcţionează, dar nu este folosită

efectiv. Această metodă de calcul ar putea duce la reducerea

considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Montare u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât

şi în timpul transportului şi depozitării acesteia

extrageţi acumulatorul din scula electrică. În cazul

acţionării involuntare a întrerupătorului pornit/oprit

există pericol de rănire.

Module GCY30-4 (accesoriu)

Pentru informaţii privind modulul Bluetooth® Low Energy

Module GCY30-4, citeşte instrucţiunile de utilizare

Încărcarea acumulatorului u Folosiţi numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la

acumulatorul cu tehnologie litiu‑ion montat la scula

dumneavoastră electrică.

Notă: Acumulatorul este parţial încărcat la livrare. Pentru a

asigura funcţionarea la capacitatea nominală a

acumulatorului, înainte de prima utilizare, încărcaţi complet

acumulatorul în încărcător.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără

ca prin aceasta să i se reducă durata de viaţă utilă.

Întreruperea procesului de încărcare nu afectează

Acumulatorul Li-Ion este protejat împotriva descărcării

profunde prin "Electronic Cell Protection (ECP)". Când

acumulatorul s‑a descărcat, scula electrică este deconectată

printr‑un circuit de protecţie: dispozitivul de lucru nu se mai

mişcă. u După deconectarea automată a sculei electrice nu mai apăsaţi pe întrerupătorul Pornit/Oprit. Acumulatorul

s‑ar putea deteriora.

Respectaţi instrucţiunile privind eliminarea.

Extragerea acumulatorului

Acumulatorul (7) este prevăzut cu două trepte de blocare,

care au rolul de a preveni căderea acumulatorului din scula

electrică în cazul apăsării involuntare a tastei de deblocare a

acumulatorului (8). Cât timp acumulatorul este introdus în

scula electrică, acesta este fixat în poziţie prin forţa elastică

Pentru extragerea acumulatorului (7), apasă pe tasta de

deblocare (8) şi extrage acumulatorul din scula electrică. Nu

Indicatorul stării de încărcare a acumulatorului

LED-urile verzi ale indicatorului stării de încărcare a

acumulatorului(17) indică starea de încărcare a

acumulatorului (7). Din considerente legate de siguranţă,

verificarea stării de încărcare este posibilă numai cu scula

Pentru indicarea stării de încărcare, apasă tasta pentru

indicatorul stării de încărcare (16). Acest lucru este posibil

şi când acumulatorul este scos din scula electrică.

Dacă, după apăsarea tastei pentru indicatorul stării de

încărcare (16) nu se aprinde niciun LED, înseamnă că

acumulatorul este defect şi trebuie înlocuit.

Tip de acumulator GBA 18V... (consultă imaginea D)

Aprindere continuă de 3 ori cu iluminare

Aprindere continuă de 2 ori cu iluminare

Aprindere continuă o dată cu iluminare

Aprindere intermitentă de 3 ori cu

iluminare de culoare verde

Tip de acumulator ProCORE18V... (consultă imaginea E)

Aprindere continuă de 5 ori cu iluminare

Aprindere continuă de 4 ori cu iluminare

Aprindere continuă de 3 ori cu iluminare

Aprindere continuă de 2 ori cu iluminare

Aprindere continuă o dată cu iluminare

Aprindere intermitentă o dată cu

iluminare de culoare verde

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsRomână | 163

Înlocuirea accesoriului (consultă imaginea A)

u Înaintea oricăror intervenţii asupra sculei electrice

(de ex. întreţinere, schimbarea accesoriilor, etc.) cât

şi în timpul transportului şi depozitării acesteia

extrageţi acumulatorul din scula electrică. În cazul

acţionării involuntare a întrerupătorului pornit/oprit

există pericol de rănire.

Atunci când comutatorul de pornire/oprire (13) nu este

apăsat, arborele portburghiu este blocat. Aceasta face

posibilă schimbarea rapidă, confortabilă şi simplă a

accesoriului din mandrină.

Deschideţi mandrina rapidă (2) răsucind-o în direcţia de

rotaţie ➊ până când scula poate fi montată. Introduceţi un

Rotiţi manual şi cu forţă manşonul mandrinei rapide (2) în

direcţia de rotaţie ➋. Astfel, mandrina se va bloca automat.

Instalaţie de aspirare a prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice şi/

sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le

persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau de

fag sunt considerate a fi cancerigene, mai ales îm combinaţie

cu materiale de adaos utilizate la prelucrarea lemnului

(cromat, substanţe de protecţie a lemnului). Materialele care

conţin azbest nu pot fi prelucrate decât de către specialişti.

– Asiguraţi buna ventilaţie a locului de muncă.

– Este recomandabil să se utilizeze o mască de protecţie a

respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră referitoare

la materialele de prelucrat.

u Evitaţi acumulările de praf la locul de muncă. Pulberile

se pot aprinde cu uşurinţă.

Introducerea acumulatorului

Notă: Folosirea unor acumulatori care nu sunt adecvaţi

sculei dumneavoastră electrice poate duce la deranjamente

funcţionale sau defectarea acesteia.

Aşezaţi pe mijloc comutatorul de schimbare a direcţiei de

rotaţie (12) pentru a preveni pornirea accidentală.

Introduceţi acumulatorul încărcat (7) în mâner până când

acesta se fixează perceptibil şi este coplanar cu mânerul.

Reglarea direcţiei de rotaţie (consultă imaginea B)

Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie

(12) puteţi schimba direcţia de rotaţie a sculei electrice.

Atunci când comutatorul de pornire/oprire (13) este apăsat,

acest lucru nu mai este însă posibil.

Funcţionare spre dreapta: Împinge pe ambele părţi

comutatorul de schimbare a direcţiei de rotaţie (12)

până la opritor, în poziţia .

Funcţionare spre stânga: Împinge pe ambele părţi

comutatorul de schimbare a direcţiei de rotaţie (12)

până la opritor, în poziţia .

Reglarea modului de funcţionare

Reglează cuplul de strângere dorit cu ajutorul

inelului de reglare pentru preselectarea cuplului

Poziţionează selectorul modului de funcţionare

(4) în dreptul simbolului „Găurire”.

Poziţionează inelul de reglare pentru

preselectarea cuplului de strângere (3) în

dreptul simbolului „Înşurubare”.

Poziţionează selectorul modului de funcţionare

(4) în dreptul simbolului „Înşurubare”.

Găurire cu percuţie (GSB 18V-60 C)

Poziţionează selectorul modului de funcţionare

(4) în dreptul simbolului „Găurire cu percuţie”.

Pentru punerea în funcţiune a sculei electrice, apăsaţi şi

menţineţi apăsat comutatorul de pornire/oprire (13).

Lampa cu LED-uri (9) se aprinde atunci când comutatorul de

pornire/oprire (13) este apăsat uşor sau complet şi permite

iluminarea zonei de lucru în condiţii de luminozitate

Pentru oprirea sculei electrice, eliberaţi comutatorul de

pornire/oprire (13).

Puteţi regla fără trepte turaţia sculei electrice pornite

exercitând o apăsare mai puternică sau mai uşoară a

comutatorului de pornire/oprire (13).

O apăsare uşoară a comutatorului de pornire/oprire (13)

determină o turaţie mai scăzută. Turaţia creşte odată cu

creşterea forţei de apăsare.

Preselectarea cuplului de strângere

Cu ajutorul inelului de reglare pentru preselectarea cuplului

de strângere (3) poţi preselecta cuplul de strângere necesar

în 20 de trepte. Accesoriul se opreşte imediat ce este atins

cuplul de strângere reglat.

Selectarea mecanică a treptelor de turaţie

u Puteţi acţiona comutatorul de selectare a treptelor de

turaţie (5) în timp ce scula electrică este în stare de

repaus sau funcţionează la o turaţie redusă. Totuşi,

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)164 | Română

aceasta nu trebuie să funcţioneze la sarcină maximă

u Împingeţi întotdeauna până la opritor comutatorul de

selectare a treptelor de turaţie. În caz contrar, scula

electrică se poate deteriora.

Treapta 1 de viteză:

Domeniu de turaţii scăzute; pentru executarea de găuri cu

diametre mari sau pentru înşurubare.

Treapta 2 de viteză:

Domeniu de turaţii înalte; pentru executarea de găuri cu

Protecţia la suprasarcină în funcţie de temperatură

Dacă este utilizată conform destinaţiei, scula electrică nu

poate fi suprasolicitată. În cazul unei solicitări prea puternice

sau în cazul depăşirii domeniului admis al temperaturilor de

lucru, turaţia este redusă. Scula electrică va funcţiona din

nou la turaţie maximă numai după atingerea temperaturii de

Protecţia la suprasarcină în funcţie de temperatură este

semnalizată prin lumina roşie emisă de LED-ul (10) de la

scula electrică. Pentru a reveni în domeniul temperaturilor

de lucru admise, adu comutator de selectare a treptelor de

turaţie (5) în treapta 1, lasă scula electrică să funcţioneze în

gol sau aşteaptă până când LED-ul (10) se stinge. După

stingerea LED-ului (10), aparatul se află din nou în domeniul

admis al temperaturilor de lucru.

Protecţie la descărcare profundă

Acumulatorul Li-Ion este protejat împotriva descărcării

profunde prin "Electronic Cell Protection (ECP)". Când

acumulatorul s‑a descărcat, scula electrică este deconectată

printr‑un circuit de protecţie: dispozitivul de lucru nu se mai

Frâna de siguranţă (Kickback Control)

Frâna de siguranţă (KickBack Control)

asigură un control mai bun al sculei

electrice, sporind astfel protecţia

utilizatorului, comparativ cu sculele

electrice fără KickBack Control. În cazul unei rotiri

bruşte şi imprevizibile a sculei electrice în jurul axei

burghiului, scula electrică se opreşte.

Deconectarea rapidă este semnalizată prin aprinderea

intermitentă a LED-ului de pe scula electrică.

Pentru repunerea în funcţiune, eliberaţi comutatorul de

pornire/oprire şi acţionaţi-l din nou.

u Dacă funcţia Kickback Control este defectă, scula

electrică nu mai poate fi pornită. Încredinţează scula

electrică în vederea reparării numai personalului de

specialitate, calificat în acest scop, care utilizează

piese de schimb originale.

Funcţii de conectivitate

În cazul conectării la Bluetooth® Low Energy Module

GCY30-4, pentru scula electrică sunt disponibile

următoarele funcţii de conectivitate:

– Înregistrarea şi personalizarea

– Verificarea stării, emiterea de mesaje de avertizare

– Informaţii generale

Pentru informaţii privind modulul Bluetooth® Low Energy

Module GCY30-4, citeşte instrucţiunile de utilizare

Instrucţiuni de lucru

u Scula electrică dotată cu Bluetooth

GCY 30-4 (accesoriu) este echipată cu o interfaţă

radio. Trebuie luate în calcul limitările locale de

funcţionare, de exemplu, în avioane sau spitale.

u Amplasaţi scula electrică pe şurub numai în stare

oprită. În caz contrar, accesoriile aflate în rotaţie pot

Pentru extragerea capului de şurubelniţă sau a suportului

universal pentru capete de şurubelniţă se poate folosi o

Clemă de prindere la centură

Cu clema de prindere la centură (6) puteţi prinde scula

electrică, de exemplu, de o centură. Astfel veţi avea ambele

mâini libere, iar scula electrică vă va fi întotdeauna la

Întreţinere şi service

Întreţinere şi curăţare

u Înaintea oricăror intervenţii asupra sculei electrice

(de ex. întreţinere, schimbarea accesoriilor, etc.) cât

şi în timpul transportului şi depozitării acesteia

extrageţi acumulatorul din scula electrică. În cazul

acţionării involuntare a întrerupătorului pornit/oprit

există pericol de rănire.

u Pentru a putea lucra bine şi sigur, menţineţi curate

scula electrică şi fantele de aerisire ale acesteia.

Serviciu de asistenţă tehnică post-vânzări şi

Serviciul nostru de asistenţă tehnică răspunde întrebărilor

tale atât în ceea ce priveşte întreţinerea şi repararea

produsului tău, cât şi referitor la piesele de schimb. Pentru

desenele descompuse şi informaţii privind piesele de

schimb, poţi de asemenea să accesezi: www.bosch-pt.com

Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie

pentru a te ajuta în chestiuni legate de produsele noastre şi

accesoriile acestora.

În caz de reclamaţii şi comenzi de piese de schimb, te rugăm

să specifici neapărat numărul de identificare compus din

10cifre, indicat pe plăcuţa cu date tehnice a produsului.

Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei

privind transportul mărfurilor periculoase. Acumulatorii pot

fi transportaţi rutier fără restricţii de către utilizator.

În cazul transportului de către terţi (de exemplu: transport

aerian sau prin firmă de expediţii) trebuie respectate cerinţe

speciale privind ambalarea şi marcarea. În această situaţie,

la pregătirea expedierii trebuie consultat un expert în

transportul mărfurilor periculoase.

Expediaţi acumulatorii numai în cazul în care carcasa

acestora este intactă. Acoperiţi cu bandă de lipit contactele

deschise şi ambalaţi astfel acumulatorul încât să nu se poată

deplasa în interiorul ambalajului. Vă rugăm să respectaţi

eventualele norme naţionale suplimentare.

Sculele electrice, acumulatorii, accesoriile şi

ambalajele trebuie direcţionate către o staţie

de revalorificare ecologică.

Nu aruncaţi sculele electrice şi acumulatorii/

bateriile în gunoiul menajer!

Numai pentru ţărileUE:

Conform Directivei Europene 2012/19/UE sculele electrice

scoase din uz şi, conform Directivei Europene 2006/66/CE,

colectate separat şi direcţionate către o staţie de reciclare

Acumulatori/baterii:

Vă rugăm să respectaţi indicaţiile de la paragraful Transport

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu-

ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce-

le ce urmează şi sunt în conformitate cu următoarele standarde.

Documentaţie tehnică la: *

Număr de identificare
