KÄYTTÖOHJE GSR 18 VEC Professional BOSCH

fi Alkuperäiset ohjeet

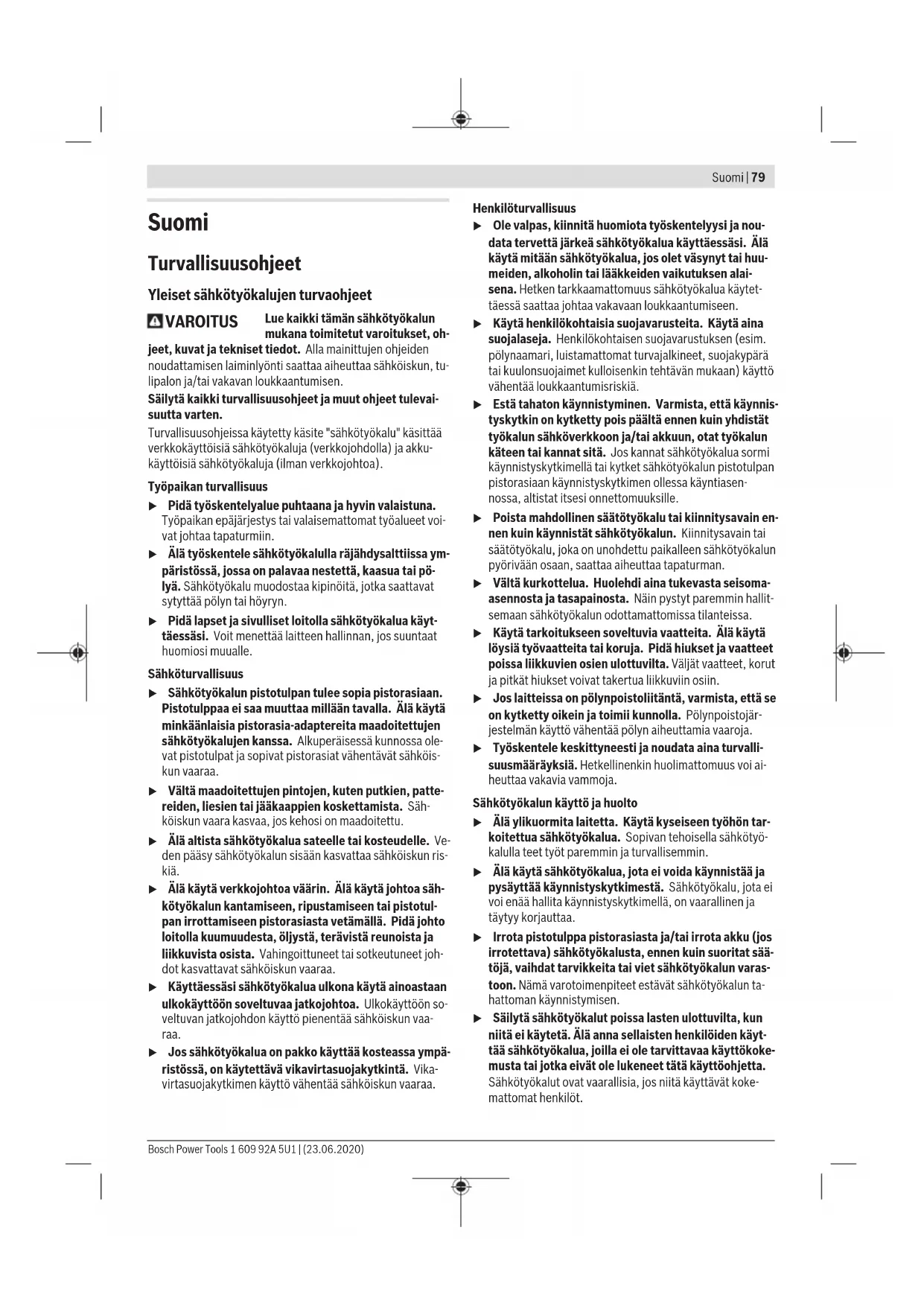

Yleiset sähkötyökalujen turvaohjeet

VAROITUS Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden

noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu-

lipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat

Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh-

köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul-

pan irrottamiseen pistorasiasta vetämällä. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-

dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaa-

raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika-

virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä

käytä mitään sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tai lääkkeiden vaikutuksen alai-

sena. Hetken tarkkaamattomuus sähkötyökalua käytet-

täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim.

pölynaamari, luistamattomat turvajalkineet, suojakypärä

tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö

vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen-

nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit-

semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet

poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär-

jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai-

heuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö-

kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

voi enää hallita käynnistyskytkimellä, on vaarallinen ja

täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-

toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke-

musta tai jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-

mattomat henkilöt. Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)80 | Suomi

u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista liikkuvat osat virheellisen kohdistuksen tai

jumittumisen varalta. Varmista, ettei sähkötyökalussa

ole murtuneita osia tai muita toimintaa haittaavia vi-

koja. Jos havaitset vikoja, korjauta sähkötyökalu en-

nen käyttöä. Monet tapaturmat johtuvat huonosti huolle-

tuista sähkötyökaluista.

u Pidä leikkausterät terävinä ja puhtaina. Asianmukai-

sesti huolletut leikkaustyökalut, joiden leikkausreunat

ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-

u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne.

näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita.

u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö-

minä ja rasvattomina). Jos kahvat ja kädensijat ovat

liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja

hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

u Lataa akku vain valmistajan suosittelemassa lataus-

laitteessa. Latauslaite, joka soveltuu määrätyntyyppi-

selle akulle, saattaa muodostaa tulipalovaaran erilaista

u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö-

työkaluun tarkoitettua akkua. Muunlaisen akun käyttö

saattaa aiheuttaa tapaturman ja tulipalon.

u Pidä irrotettu akku loitolla metalliesineistä, kuten pa-

periliittimistä, kolikoista, avaimista, nauloista, ruu-

veista tai muista pienistä metalliesineistä, jotka voi-

vat oikosulkea akun koskettimet. Akkukoskettimien vä-

linen oikosulku saattaa aiheuttaa palovammoja tai johtaa

u Väärästä käytöstä johtuen akusta saattaa vuotaa nes-

tettä. Vältä koskettamasta nestettä. Jos nestettä pää-

see vahingossa iholle, huuhtele kosketuskohta ve-

dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää-

kärin puoleen. Akusta vuotava neste saattaa aiheuttaa

ärsytystä ja palovammoja.

u Älä käytä akkua tai työkalua, joka on vioittunut tai jo-

hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii-

hin on tehty muutoksia, ne voivat toimia ennalta arvaa-

mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk-

u Älä altista akkua tai työkalua tulelle tai äärimmäisille

lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista-

minen saattaa aiheuttaa räjähdyksen.

u Noudata latausohjeita ja lataa akku tai työkalu ohjeen-

mukaisen lämpötila-alueen rajoissa. Lataaminen vir-

heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa

vaurioittaa akkua ja lisätä palovaaraa.

u Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Näin varmistat, että sähkötyökalu

säilyy turvallisena.

u Älä missään tapauksessa yritä itse korjata vaurioitu-

neita akkuja. Akkuja saa korjata vain valmistaja tai val-

tuutettu huoltopiste.

Porakoneiden ja ruuvinvääntimien

Kaikkia töitä koskevat turvallisuusohjeet

u Käytä kuulonsuojaimia, kun työskentelet iskuporako-

neen kanssa. Melulle altistuminen voi aiheuttaa kuurou-

u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin-

noista, kun teet sellaisia töitä, joissa käyttötarvike tai

kiinnitystarvike voi koskettaa piilossa olevia sähkö-

johtoja. Jos käyttötarvike tai kiinnitystarvike koskettaa

virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun

suojaamattomat metalliosat virrallisiksi ja aiheuttaa säh-

köiskun laitteen käyttäjälle.

Pitkien poranterien käyttöä koskevat turvallisuusohjeet

u Älä ylitä porakoneen kanssa poranterän suurinta sal-

littua kierroslukua. Loukkaantumisvaara, koska liian

suurella kierrosnopeudella poranterä saattaa taipua, jos

sen annetaan pyöriä vapaasti työkappaletta kosketta-

u Aloita poraustehtävä aina hitaalla nopeudella ja po-

rankärki työkappaletta vasten. Loukkaantumisvaara,

koska liian suurella kierrosnopeudella poranterä saattaa

taipua, jos sen annetaan pyöriä vapaasti työkappaletta

u Paina terää vain kevyesti työkappaletta vasten ja aina

poranterän suuntaisesti.Muuten poranterä saattaa tai-

pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka-

Lisäturvallisuusohjeet

u Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyk-

sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria

u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ-

kappale ei pysy luotettavasti paikallaan. Siksi se kannat-

taa kiinnittää ruuvipenkin tai puristimien avulla.

u Käytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohtoputken puh-

kaisu aiheuttaa aineellisia vahinkoja.

u Odota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen säilytysalustalle. Sähkötyökalun hallin-

nan menettämisen vaara, koska käyttötarvike voi pureu-

tua säilytysalustan pintaan.

u Akusta saattaa purkautua höyryä, jos akku vioittuu tai

jos akkua käytetään epäasianmukaisesti. Akku saat-

taa syttyä palamaan tai räjähtää. Järjestä tehokas il-

manvaihto ja käänny lääkärin puoleen, jos havaitset ärsy-

tystä. Höyry voi ärsyttää hengitysteitä.

u Älä avaa akkua. Oikosulkuvaara.

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsSuomi | 81 u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-

kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua-

miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk-

Suojaa akkua kuumuudelta, esimerkiksi pit-

käaikaiselta auringonpaisteelta, tulelta,

lialta, vedeltä ja kosteudelta. Räjähdys- ja oi-

kosulkuvaara. u Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai-

siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka-

lun ylikuormitustapauksessa tai terän jäädessä puristuk-

siin työkappaleeseen. u Varoitus! Bluetooth ®

-ominaisuudella varustetun säh-

kötyökalun käyttö voi aiheuttaa häiriöitä muille lait-

teille ja järjestelmille, lentokoneille ja lääketieteelli-

sille laitteille (esim. sydämentahdistin, kuulolaitteet).

Lisäksi on mahdollista, että se aiheuttaa haittaa työ-

kalun välittömässä läheisyydessä oleskeleville ihmi-

sille ja eläimille. Älä käytä Bluetooth

varustettua sähkötyökalua lääketieteellisten laittei-

den, huoltoasemien, kemiallisten laitosten, räjähdys-

vaarallisten tilojen ja räjäytysalueiden läheisyydessä.

-ominaisuudella varustettua säh-

kötyökalua lentokoneissa. Vältä pitkäkestoista käyt-

töä kehon välittömässä läheisyydessä.

-tuotenimi sekä vastaavat kuvamerkit (logot)

ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc.

-yhtiön omaisuutta. Robert Bosch Power Tools GmbH

käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-

täminen voi johtaa sähköiskuun, tulipaloon ja/

tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Sähkötyökalu on tarkoitettu ruuvien kiinnittämiseen ja irrot-

tamiseen sekä poraamiseen puuhun, metalliin, keramiikkaan

ja muoviin. Lisäksi GSB soveltuu iskuporaukseen tiileen, be-

Sähkötyökalun tietojen ja asetusten välitys sähkötyökalun ja

mobiililaitteen välillä on mahdollista asennetun Bluetooth

Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-

Käyttötarvikkeen pidin

Vääntömomentin asetusrengas

Käyttötavan valitsin (GSB 18V-60 C)

Akun lukituksen avauspainike

Ylikuormitussuojan näyttö

Lataustilan näytön painike

Akun lataustilan näyttö

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu

vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-

3 601 JG1 1.. 3 601 JG2 1..

Nimellinen jännite V= 18 18

Tyhjäkäyntikierrosluku

Suurin vääntömomentti kovaan / pehmeään materiaaliin

Käyttötarvikkeen pidin mm 1,5–13 1,5–13

Ruuvin maks. Ø mm 10 10

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan

Suositeltu ympäristön lämpötila latauksen yhteydessä °C 0...+35 0...+35

Sallittu ympäristön lämpötila käytössä

ja säilytyksessä °C –20...+50 –20...+50

Suositellut latauslaitteet GAL 18...

Signaalin maks. kantavuus

mitattu 20−25°C:n lämpötilassa akunGBA 18V 4.0Ah kanssa.

B) riippuen käytetystä akusta

C) rajoitettu teho, kun lämpötila on <0 °C D) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth®-Low-Energy-laitteiden (versio 4.1) kanssa ja tukea Generic Access Profile (GAP) -pää-

E) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetut tilat ja metalliset esteet (esi-

merkiksi seinät, kaapit, laukut, yms.) saattavat lyhentää huomattavasti Bluetooth®-yhteyden kantavuutta.

Melupäästöarvot on määritetty standardin EN62841-2-1

GSR 18V-60 C Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on

75dB(A). Epävarmuus K=5dB. Melutaso saattaa työskente-

lyn aikana ylittää ilmoitetut arvot. Käytä kuulosuojaimia!

GSB 18V-60 C Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai-

netaso 87dB(A); äänentehotaso 98dB(A). Epävarmuus

Käytä kuulosuojaimia!

GSR 18V-60 C GSB 18V-60 C Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuusK on määritetty standardin EN62841-2-1 mukaan.

Poraaminen metalliin:

Iskuporaaminen betoniin:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot

on mitattu standardissa määritetyn mittausmenetelmän mu-

kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-

luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun

pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua

käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-

tömästi huollettuna. Tämä saattaa suurentaa koko työsken-

telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-

tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-

käynnillä. Tämä voi vähentää huomattavasti koko työskente-

lyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsSuomi | 83

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi).

Asennus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto,

jne.). Irrota akku myös sähkötyökalun kuljetuksen ja

säilytyksen ajaksi. Käynnistyskytkimen tahaton painal-

lus aiheuttaa loukkaantumisvaaran.

® Low Energy -moduulin GCY30-4

Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low

Energy -moduulia GCY30-4 koskevat lisätiedot.

Akun lataus u Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet soveltuvat sähkötyökalus-

sasi käytettävälle litiumioniakulle.

Huomautus: akku toimitetaan osittain ladattuna. Akun täy-

den tehon varmistamiseksi akku tulee ladata latauslaitteessa

täyteen ennen ensikäyttöä.

Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä

akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu "Electronic Cell Protection

(ECP)" (elektronisella kennojen suojauksella) syväpurkautu-

misen estämiseksi. Kun akku on lähes tyhjä, suojakytkin kat-

kaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. u Älä paina enää käynnistyskytkintä sähkötyökalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa

Huomioi hävitysohjeet.

Akussa (7) on kaksi lukitusvaihetta, joiden tehtävänä on es-

tää akun irtoaminen, jos painat tahattomasti akun lukituksen

avauspainiketta (8). Sähkötyökalussa oleva akku pysyy pai-

kallaan jousen avulla.

Kun haluat irrottaa akun (7) sähkötyökalusta, paina lukituk-

sen avauspainiketta (8) ja vedä akku pois. Älä irrota akkua

Akun lataustilan näyttö

Akun lataustilan näytön(17) vihreät LED-valot ilmoittavat

akun (7)lataustilan. Turvallisuussyistä lataustilan tarkistami-

nen on mahdollista vain sähkötyökalun ollessa pysähdyk-

Paina lataustilan näytön painiketta (16) näyttääksesi lataus-

tilan. Tämä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen (16) painaminen ei sytytä

yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akkutyyppi GBA 18V... (katso kuva D)

LED-valot Kapasiteetti

3vihreää valoa palaa jatkuvasti 60−100%

LED-valot Kapasiteetti

2vihreää valoa palaa jatkuvasti 30−60%

1vihreä valo palaa jatkuvasti 5−30%

3vihreä valoa vilkkuu 0−5%

Akkutyyppi ProCORE18V... (katso kuva E)

LED-valot Kapasiteetti

5vihreä valoa palaa jatkuvasti 80−100 %

4vihreä valoa palaa jatkuvasti 60−80 %

3vihreää valoa palaa jatkuvasti 40−60 %

2vihreää valoa palaa jatkuvasti 20−40 %

1vihreä valo palaa jatkuvasti 5−20 %

1vihreä valo vilkkuu 0−5 %

Käyttötarvikkeen vaihto (katso kuva A) u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto,

jne.). Irrota akku myös sähkötyökalun kuljetuksen ja

säilytyksen ajaksi. Käynnistyskytkimen tahaton painal-

lus aiheuttaa loukkaantumisvaaran.

Porakoneen kara on lukittu, kun käynnistyskytkintä (13) ei

paineta. Tämä mahdollistaa poranistukassa olevan käyttötar-

vikkeen nopean ja helpon vaihdon.

Avaa pikaistukkaa (2) kiertosuuntaan ➊, kunnes saat asen-

nettua käyttötarvikkeen paikalleen. Asenna käyttötarvike.

Ota kiinni pikaistukan (2) holkista ja kierrä sitä voimakkaasti

suuntaan ➋. Tämän myötä poraistukka lukittuu automaatti-

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-

pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-

veydelle vaarallista. Pölyn koskettaminen tai hengittäminen

saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille aller-

gisia reaktioita ja/tai hengitystiesairauksia.

Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katso-

taan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden

yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai-

neita saavat käsitellä vain ammattilaiset.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengitys-

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia

määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Bosch Power Tools 1 609 92A 5U1 | (23.06.2020)84 | Suomi

Huomautus: sähkötyökalulle soveltumattomien akkujen

käyttö voi aiheuttaa toimintahäiriöitä tai sähkötyökalun vioit-

Kytke suunnanvaihtokytkin (12) keskiasentoon, jotta saat

estettyä tahattoman käynnistymisen. Asenna ladattu akku

(7) kahvaan niin, että se napsahtaa tuntuvasti ja tasaisesti

Pyörimissuunnan valinta (katso kuva B)

Suunnanvaihtokytkimellä (12) voit vaihtaa sähkötyökalun

pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis-

tyskytkintä (13) painetaan.

Pyörintäsuunta myötäpäivään: kytke suunnanvaihto-

kytkin (12) molemmilla puolilla rajoittimeen asti asen-

Pyörintäsuunta vastapäivään: kytke suunnanvaihto-

kytkin (12) molemmilla puolilla rajoittimeen asti asen-

aseta vääntömomentin asetusrengas (3) halu-

tun vääntömomentin kohdalle.

aseta käyttötavan valitsin (4) "poraaminen"-

aseta vääntömomentin asetusrengas (3) "ruu-

vaaminen"-symbolin kohdalle.

aseta käyttötavan valitsin (4) "ruuvaaminen"-

Iskuporaaminen (GSB 18V-60 C)

Aseta käyttötavan valitsin (4) "iskuporaami-

nen"-symbolin kohdalle.

Käynnistys ja pysäytys

Käynnistä sähkötyökalu käynnistyskytkimellä (13) ja pidä

LED-valo (9) syttyy, kun painat käynnistyskytkintä (13) (ke-

vyesti tai pohjaan). Se mahdollistaa huonosti valaistun työ-

Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen

Voit säätää portaattomasti kierroslukua käynnissä olevan

sähkötyökalun käynnistyskytkintä (13) painamalla.

Moottori käy matalalla kierrosluvulla, kun painat käynnistys-

kytkintä (13) kevyesti. Kierrosluku kasvaa, kun painat paini-

ketta voimakkaammin.

Vääntömomentin asetus

20-portaisella vääntömomentin asetusrenkaalla (3) voit va-

lita tarvittavan vääntömomentin. Käyttötarvike pysähtyy vali-

tun vääntömomentin yhteydessä.

Mekaaninen vaihteenvalinta

u Voit käyttää vaihdekytkintä (5), kun sähkötyökalu on

sammutettu tai käynnissä. Valintaa ei kuitenkaan tule

tehdä täyden kuormituksen tai maksiminopeuden yh-

u Siirrä vaihteenvalitsin aina rajoittimeen asti. Muuten

sähkötyökalu saattaa vaurioitua.

matala kierroslukualue; ruuvaukseen tai suurten reikien po-

korkea kierroslukualue; pienten reikien poraukseen.

Lämpötilaan reagoiva ylikuormitussuoja

Sähkötyökalun ylikuormitus ei ole mahdollista, kun sitä käy-

tetään ohjeenmukaisesti. Kierrosluku laskee, jos moottoria

kuormitetaan liikaa tai työkalun lämpötila ei ole sallitulla alu-

eella. Tämän jälkeen moottori ei kiihdy huippunopeuteen,

ennen kuin sähkötyökalu on taas sallitussa käyttölämpöti-

Sähkötyökalun punainen LED-valo (10) ilmoittaa lämpöti-

laan reagoivan ylikuormitussuojan aktivoitumisesta. Ylikuu-

mentuneen työkalun jäähdyttämiseksi kytke vaihteenvalitsin

(5) 1-vaihteelle ja käytä moottoria kuormittamatta, tai

odota, kunnes LED-valo (10) sammuu. Kun LED-valo (10)

sammuu, työkalun lämpötila on jälleen sallitulla alueella.

Syväpurkautumissuoja

Litiumioniakku on suojattu elektronisella kennojen suojauk-

sella (ECP) syväpurkautumisen estämiseksi. Kun akku on lä-

hes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan:

käyttötarvike pysähtyy.

Toiminnan pikakatkaisu (Kickback Control)

Toiminnan pikakatkaisun (KickBack Cont-

rol) avulla sähkötyökalun hallittavuus ja tur-

vallisuus on parempi kuin sellaisissa sähkö-

työkaluissa, joissa ei ole KickBack Control -

ominaisuutta. Sähkötyökalun toiminta katkeaa sähkö-

työkalun pyörähtäessä äkillisesti ja odottamatta porau-

Sähkötyökalun LED-valon vilkkuminen ilmoittaa toiminnan

Kun haluat ottaa työkalun uudelleen käyttöön, nosta sormi

käynnistyskytkimeltä ja paina kytkintä tämän jälkeen uudel-

u Sähkötyökalua ei voi enää käynnistää, jos Kickback

Control -toiminto on vioittunut. Anna sähkötyökalun

korjaustyö vain sellaisen valtuutetun ammattilaisen

1 609 92A 5U1 | (23.06.2020) Bosch Power ToolsΕλληνικά | 85

tehtäväksi, joka käyttää työkalujen korjaamiseen vain

alkuperäisiä varaosia.

Langattoman yhteyden toiminnot

Sähkötyökalussa voi käyttää Bluetooth® Low Energy -moduu-

lin GCY30-4 kanssa seuraavia langattoman yhteyden toi-

– Rekisteröinti ja personointi

– Tilan tarkastus, varoitusten antaminen

Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low

Energy -moduulia GCY30-4 koskevat lisätiedot.

Työskentelyohjeita u Asennetulla Bluetooth ®

Low Energy -moduulilla GCY

30-4 (lisätarvike) varustetussa sähkötyökalussa on

radiosignaaliliitäntä. Paikallisia käyttörajoituksia (esi-

merkiksi lentokoneissa tai sairaaloissa) on noudatet-

tava. u Aseta sähkötyökalun ruuvauskärki ruuviin vain kun moottori on sammutettu. Pyörivät käyttötarvikkeet saat-

tavat luiskahtaa irti ruuvista/mutterista.

Ruuvauskärjen tai yleispitimen saa irrottaa apuvälineen

Vyöpitimen (6) avulla voit ripustaa sähkötyökalun esim. vyö-

hön. Tällöin molemmat kätesi ovat vapaina ja sähkötyökalu

on aina nopeasti käyttövalmiina.

Huolto ja puhdistus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto,

jne.). Irrota akku myös sähkötyökalun kuljetuksen ja

säilytyksen ajaksi. Käynnistyskytkimen tahaton painal-

lus aiheuttaa loukkaantumisvaaran. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot

ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-

vikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita

koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak-

kuja liikenteessä ilman erikoistoimenpiteitä.

Jos lähetys tehdään kolmansien osapuolten kautta (esim.:

lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo-

mioitava pakkausta ja merkintää koskevat erikoisvaatimuk-

set. Lähetystä varten tuote täytyy pakata vaarallisten ainei-

den asiantuntijan neuvojen mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton.

Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik-

kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi-

demmälle menevät maakohtaiset määräykset.

Sähkötyökalut, akut, lisätarvikkeet ja pakkauk-

set tulee toimittaa ympäristöystävälliseen uu-

Älä heitä sähkötyökaluja tai akkuja/paristoja ta-

Koskee vain EU‑maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel-

vottomat sähkötyökalut ja eurooppalaisen direktiivin

2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa-

ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli-

se lahko hitro vname.

Signaali ulatus s 8 8

EU-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi-

en vaatimusten mukaisia.

Tekniset asiakirjat saatavana: *
