KÄYTTÖOHJE GBM 10 SRE Professional BOSCH

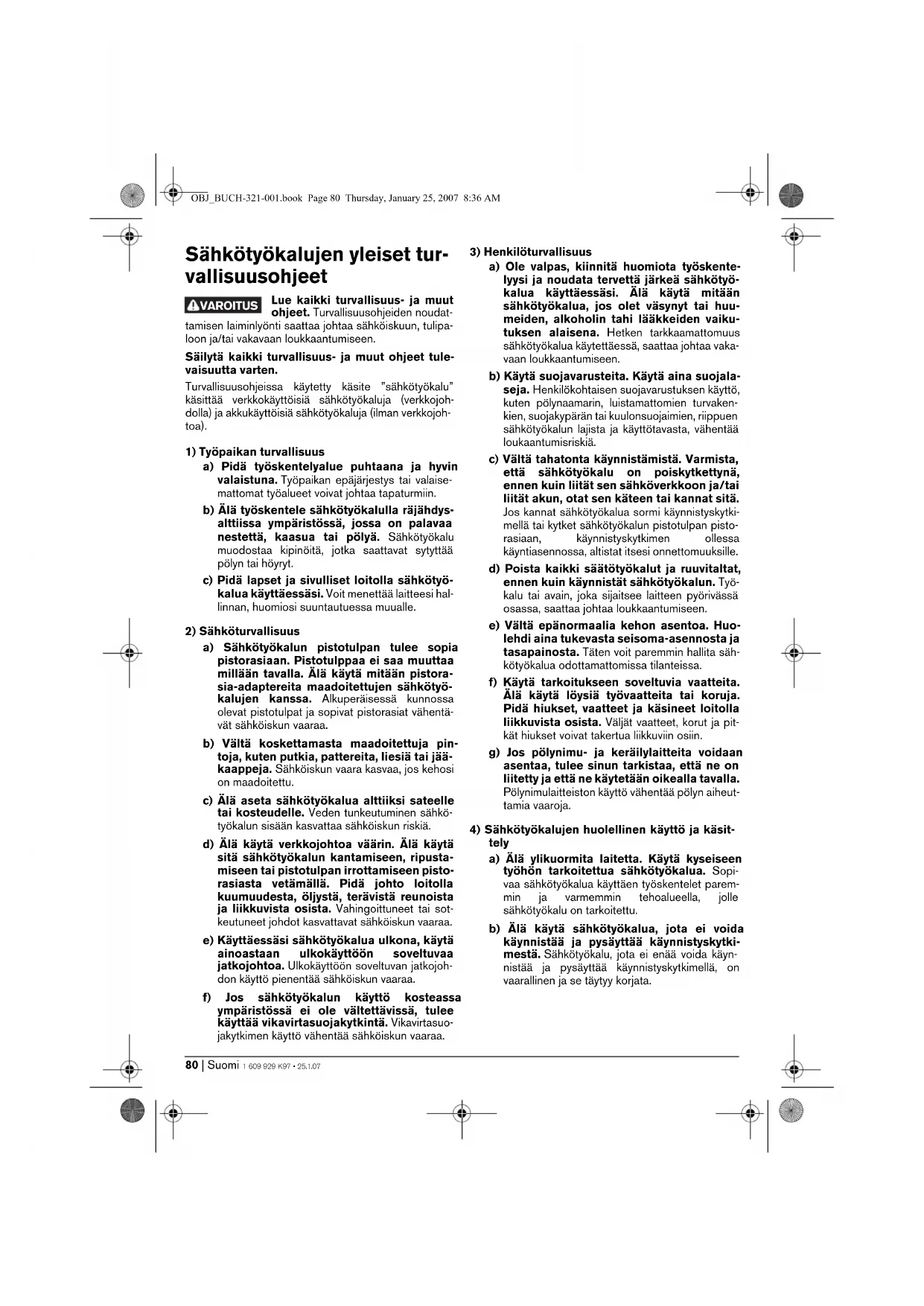

Sähkötyökalujen yleiset tur-

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipa-

loon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu”

käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-

dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojoh-

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdys-

alttiissa ympäristössä, jossa on palavaa

nestettä, kaasua tai pölyä. Sähkötyökalu

muodostaa kipinöitä, jotka saattavat sytyttää

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi hal-

linnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistora-

sia-adaptereita maadoitettujen sähkötyö-

kalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentä-

vät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai jää-

kaappeja. Sähköiskun vaara kasvaa, jos kehosi

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripusta-

miseen tai pistotulpan irrottamiseen pisto-

rasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista

ja liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvan jatkojoh-

don käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa

ympäristössä ei ole vältettävissä, tulee

käyttää vikavirtasuojakytkintä. Vikavirtasuo-

jakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyö-

kalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamattomuus

sähkötyökalua käytettäessä, saattaa johtaa vaka-

vaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojala-

seja. Henkilökohtaisen suojavarustuksen käyttö,

kuten pölynaamarin, luistamattomien turvaken-

kien, suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista,

että sähkötyökalu on poiskytkettynä,

ennen kuin liität sen sähköverkkoon ja/tai

liität akun, otat sen käteen tai kannat sitä.

Jos kannat sähkötyökalua sormi käynnistyskytki-

mellä tai kytket sähkötyökalun pistotulpan pisto-

rasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun. Työ-

kalu tai avain, joka sijaitsee laitteen pyörivässä

osassa, saattaa johtaa loukkaantumiseen.

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta ja

tasapainosta. Täten voit paremmin hallita säh-

kötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla

liikkuvista osista. Väljät vaatteet, korut ja pit-

kät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla tavalla.

Pölynimulaitteiston käyttö vähentää pölyn aiheut-

4) Sähkötyökalujen huolellinen käyttö ja käsit-

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet parem-

min ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida käyn-

nistää ja pysäyttää käynnistyskytkimellä, on

vaarallinen ja se täytyy korjata.

VAROITUS OBJ_BUCH-321-001.book Page 80 Thursday, January 25, 2007 8:36 AMSuomi | 811 609 929 K97 • 25.1.07

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyökalun

tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulottu-

vilta, kun niitä ei käytetä. Älä anna sellais-

ten henkilöiden käyttää sähkötyökalua,

jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut

ovat vaarallisia, jos niitä käyttävät kokemattomat

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä, että

siinä ei ole murtuneita tai vahingoittuneita

osia, jotka saattaisivat vaikuttaa haitalli-

sesti sähkötyökalun toimintaan. Anna kor-

jata nämä vioittuneet osat ennen käyttöä.

Monen tapaturman syyt löytyvät huonosti huolle-

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joiden

leikkausreunat ovat teräviä, eivät tartu helposti

kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukaisesti.

Ota tällöin huomioon työolosuhteet ja

suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön,

saattaa johtaa vaarallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja

hyväksy korjauksiin vain alkuperäisiä

varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Laitekohtaiset turvallisuus-

f Käytä sähkötyökalun mukana toimitettuja

lisäkahvoja. Sähkötyökalun hallinnan menettämi-

nen saattaa johtaa loukkaantumisiin.

f Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny

paikallisen jakeluyhtiön puoleen. Kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähkö-

iskuun. Kaasuputken vahingoittaminen saattaa joh-

taa räjähdykseen. Vesijohtoputken puhkaisu

aiheuttaa aineellista vahinkoa.

f Pysäytä sähkötyökalu välittömästi, jos vaih-

totyökalu lukkiutuu. Varaudu voimakkaisiin

vastamomentteihin, jotka syntyvät takais-

kussa. Vaihtotyökalu lukkiutuu, kun:

— sähkötyökalua ylikuormitetaan tai

— se kallistuu työstettävässä työkappaleessa.

f Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa saattaisit

osua piilossa olevaan sähköjohtoon tai sahan

omaan sähköjohtoon. Kosketus jännitteiseen

johtoon saattaa myös sähkötyökalun metalliosat jän-

nitteisiksi ja johtaa sähköiskuun.

f Pidä työn aikana sähkötyökalua kaksin käsin

ja ota tukeva seisoma-asento. Sähkötyökalua

pystyy ohjaamaan varmemmin kahdella kädellä.

f Varmista työkappale. Kiinnityslaitteilla tai ruuvi-

penkissä kiinnitetty työkappale pysyy tukevammin

paikoillaan, kuin kädessä pidettynä.

f Älä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

f Noudata suojatoimenpiteitä, jos työssä saat-

taa syntyä terveydelle vaarallista, palavaa tai

räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä

pidetään karsinogeenisina. Käytä pölynsuojanaama-

ria ja pölyn-/lastunimua, jos se on liitettävissä.

f Pidä työpaikka puhtaana. Materiaalien sekoituk-

set ovat erityisen vaarallisia. Kevytmetallipöly saat-

taa syttyä palamaan tai räjähtää.

f Odota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi. Vaihto-

työkalu saattaa juuttua kiinni johtaen sähkötyökalun

hallinnan menettämiseen.

f Älä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vaurioi-

tunutta johtoa ja irrota pistotulppa pistorasi-

asta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköis-

kuun, tulipaloon ja/tai vakavaan

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se

uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu puun, metallin, keramiikan ja muovin

poraamiseen. Koneet, joissa on elektroninen säätö sekä

kierto oikealle/vasemmalle, soveltuvat myös ruuvinvään-

töön ja kierteitykseen.

OBJ_BUCH-321-001.book Page 81 Thursday, January 25, 2007 8:36 AM82 | Suomi 1 609 929 K97 • 25.1.07

Kuvassa olevien osien numerointi viittaa grafiikkasi-

vussa olevaan sähkötyökalun kuvaan.

4 Käynnistyskytkimen lukituspainike

5 Kierrosluvun asetuksen säätöpyörä

(GBM 10-2 RE/GBM 13-2 RE)

7 Suunnanvaihtokytkin

(GBM 10 RE/GBM 10 SRE/GBM 10-2 RE/

8 Vaihteenvalitsin (GBM 10-2 RE/GBM 13-2/

9 Syvyydenrajoittimen asetuksen siipiruuvi

10 Lisäkahvan säädön siipiruuvi

11 Lisäkahva (GBM 13-2/GBM 13-2 RE)

14 Hammaskehäistukka*

16 Kuusiokololla varustettu porankara

(GBM 10 RE/GBM 10-2 RE GBM 13-2 RE)

17 Pikaistukan/hammaskehäistukan lukkoruuvi

19 Pikavaihtoadapteri (GBM 10 SRE)

20 Vaihtokytkin ”poraus/ruuvinvääntö”

21 Syvyydenrajoitin (GBM 10 SRE)

22 Syvyydenrajoittimen rajoitinholkki (GBM 10 SRE)

23 Vyöpidin (GBM 10/GBM 10 RE)

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen.

**yleismallinen (ei kuulu toimitukseen)

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänenpainetaso on

77 dB(A). Epävarmuus K=3 dB.

Melutaso saattaa työn aikana ylittää 85 dB(A).

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma)

mitattuna EN 60745 mukaan:

Poraus metalliin: Värähtelyemissioarvo a

epävarmuus K=2,4 m/s

Näissä ohjeissa ilmoitettu värähtely-

taso on mitattu EN 60745 standar-

doitulla mittausmenetelmällä ja sitä voidaan käyttää

Värähtelytaso muuttuu riippuen laitteen käytöstä ja se

saattaa monesti ylittää tässä ohjeessa mainittua arvoa.

Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyö-

kalua säännöllisesti käytetään tällä tavalla.

Huomio: Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huomioon

myös se aika, jolloin laite on sammutettuna tai käy,

mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi

pienentää koko työaikajakson värähtelyrasitusta.

VAROITUS OBJ_BUCH-321-001.book Page 82 Thursday, January 25, 2007 8:36 AMSuomi | 831 609 929 K97 • 25.1.07

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että tämä tuote

vastaa seuraavia standardeja tai standardoituja asiakir-

joja: EN 60745 direktiivien 89/336/ETY, 98/37/EY

f Käytä supistushylsyä vain lisäkahvan 11

Voit mielivaltaisesti kääntää lisäkahvaa 11, löytääksesi

varman ja vaivattoman työskentelyasennon.

Kierrä lisäkahvan säädön siipiruuvia 10 vastapäivään ja

käännä lisäkahva 11 haluttuun asentoon. Kiristä tämän

jälkeen siipiruuvia 10 uudelleen, kiertämällä sitä myötä-

Poraussyvyyden asetus

Syvyydenrajoittimella 12 voidaan haluttu poraussyvyys

Höllää syvyydenrajoittimen säädön siipiruuvia 9 ja

säädä lisäkahvassa olevaa syvyydenrajoitinta 11.

Syvyydenrajoittimen 12 rihlat tulee osoittaa ylöspäin.

Vedä syvyydenrajoitin niin kauas ulos, että poranterän

kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua

Kiristä syvyydenrajoittimen säätösiipiruuvi 9 uudelleen.

Tyhjäkäyntikierrosluku

Nimellinen kierrosluku

Nimellinen vääntömomentti

Karan kaulan Ø mm 43 43 43 43 43 43

Kierrosluvun esivalinta – – – z – z

Kierrosluvun ohjaus – z z z – z

Kierto oikealle/vasemmalle – zzz – z

poran maks. Ø (1./2. vaihde)

Suojausluokka /II /II /II /II /II /II Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaih-

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

f Käytä suojakäsineitä työkalun vaihdossa.

Poranistukka saattaa kuumeta voimakkaasti pit-

Pikaistukka (katso kuva B)

Pidä pikaporanistukan 1 taimmainen rengas 3 paikal-

laan ja kierrä etummaista rengasta 2 suuntaan n, kun-

nes työkalu voidaan työntää paikoilleen. Aseta työkalu.

Pidä pikaistukan 1 taimmaista rengasta 3 paikallaan ja

kierrä etummaista rengasta 2 voimakkasti käsin suun-

taan o, kunnes kuuluu naksahdus. Istukka lukkiutuu

täten automaattisesti.

Lukitus aukeaa taas, kun etummaista rengasta 2 kierre-

tään vastakkaiseen suuntaan.

Hammaskehäistukka (katso kuva C)

Avaa hammaskehäistukka 14 kiertämällä sitä, kunnes

työkalu voidaan asettaa siihen. Aseta työkalu.

Työnnä istukkaavain 13 hammaskehäistukan 14 vastaa-

viin reikiin ja kiristä työkalu tasaisesti kiinni.

Ruuvinkiertotyökalut (GBM 10 RE/

GBM 10-2 RE/GBM 13-2 RE) (katso kuva D)

Porankarassa 16 on kuusiokolo ruuvauskärkien pitämi-

seksi. Irrota poranistukka ja aseta ruuvauskärki 15 suo-

raan porankaraan 16, jossa lukkorengas lukitsee sen

Pikavaihtoadapteri (GBM 10 SRE)

Suorittaaksesi nopean vaihdon porauksesta ruuvin-

vääntöön, voit ilman lisätyökaluja nopeasti ja helposti

poistaa poranistukan porankarasta.

n PIdä poranistukka paikallaan ja työnnä punainen

lukituspainike eteenpäin.

o Kierrä pikavaihtoadapteri 19 kiertosuuntaan ja vedä

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Lukkoruuvin poistaminen

Pikaistukan 1 tai hammaskehäistukan 14 tahaton irtoa-

minen porankarasta estetään lukkoruuvilla 17. Avaa

pikaistukka 1 tai 14 kokonaan ja kierrä ulos lukkoruuvi

17 myötäpäivään. Ota huomioon että lukkoruu-

vissa on vasen kierre.

Jos lukkoruuvi 17 on tiukassa, aseta ruuvitaltta ruuvin

kantaan, ja irrota lukkoruuvi iskemällä ruuvitaltan kah-

Hammaskehäistukan irrotus

GBM 10-2 RE/GBM 13-2/GBM 13-2 RE

(katso kuva E): Irrota hammaskehäistukka 14 asetta-

malla kiintoavain 18 (avainväli 17) käyttökaran avainpin-

GBM 10 SRE (katso kuva F): Irrota hammaskehäis-

tukka 14 pitämällä tiukasti kiinni pikavaihtoadapterista

Aseta sähkötyökalu tukevalle alustalle, esim. työpen-

kille. Työnnä istukka-avain 13 hammaskehäistukan 14

yhteen reikään ja irrota hammaskehäistukka 14 avainta

vipuna käyttäen vastapäivään kiertämällä. Kiinni tarttu-

nut hammaskehäistukka irrotetaan kopauttamalla

istukka-avainta 13 kevyesti. Poista istukka-avain 13

hammaskehäistukasta ja kierrä hammaskehäistukka

Pikaporanistukan irrotus

Irrota pikaistukka 1 asettamalla kuusiokoloavain pikais-

tukkaan 1 ja kiintoavain 18 (avainväli 17) käyttökaran

avainpintaan. Aseta sähkötyökalu tukevalle alustalle,

esim. työpenkille. Pidä kiinni kiintoavaimesta 18 ja irrota

pikaistukka 1 kiertämällä kuusiokoloavainta vastapäi-

vään. Kiinnijuuttunut poraistukka irrotetaan lyönnillä

kuusiokoloavaimen pidemmälle varrelle. Poista kuusio-

koloavain pikaistukasta ja kierrä pikaistukka kokonaan

Pikaporanistukan irrotus (GBM 10 SRE)

Irrota pikaporanistukka 1 kiinnittämällä kuusiokoloavain

pikaporanistukkaan 1. Aseta sähkötyökalu tukevalle

alustalle, esim. työpenkille. Pidä kiinni kuusiokoloavai-

mesta ja irrota pikaporanistukka 1 kiertämällä pikavaih-

toadapteria 19 vastapäivään. Poista kuusiokoloavain

pikaistukasta ja kierrä pikaistukka kokonaan irti.

Poranistukan asennus

Pika-/hammaskehäistukan asennus tapahtuu kääntei-

sessä järjestyksessä.

Istukka tulee kiristää paikoilleen n. 15 Nm

f Ota huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laitteita

voidaan käyttää myös 220 V verkoissa.

Kiertosuunnan asetus (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Suunnanvaihtokytkimellä 7 voit muuttaa sähkötyökalun

kiertosuunnan. Käynnistyskytkimen 6 ollessa painet-

tuna tämä ei kuitenkaan ole mahdollista.

Kierto oikealle: Poraamista ja ruuvien kiristämistä var-

ten painat suunnanvaihtokytkintä 7 oikealle vasteeseen

Kierto vasemmalle: Ruuvien avaamista ja uloskiertoa

varten painat suunnanvaihtokytkintä 7 vasemmalle vas-

Mekaaninen vaihteenvalinta (GBM 10-2 RE/

GBM 13-2/GBM 13-2 RE)

f Voit käyttää vaihteenvalitsinta 8 sähkötyöka-

lun seistessä tai pyöriessä. Tätä ei kuitenkaan

tulisi tehdä täydellä kuormalla tai suurim-

malla kierrosluvulla.

Vaihteenvalitsimella 8 voidaan valita kaksi kierrosluku-

Pieni kierroslukualue; työskentelyyn suurien porahalkai-

sijoiden kanssa tai ruuvinvääntöön.

Suuri kierroslukualue; työskentelyyn pienien porahalkai-

Ellei vaihteenvalitsinta 8 voida kääntää vasteeseen asti,

tulee käyttökaraa kiertää hieman porasta.

Kierrosluvun esivalinta (GBM 10-2 RE/

Kierrosluvun esivalinnan säätöpyörällä 5 voit asettaa

tarvittavan kierrosluvun myös käytön aikana.

Tarvittava kierrosluku riippuu työstettävästä aineesta ja

työkalun halkaisijasta. Määritä paras asetus käytännön

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käynnistys-

kytkintä 6 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin 6 painamalla lukitus-

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 6

vapaaksi tai, jos se on lukittu lukituspainikkeella 4, paina

ensin käynnistyskytkintä 6 lyhyesti ja päästä se sitten

Kierrosluvun asetus (GBM 10 RE/

GBM 10 SRE/GBM 10-2 RE/GBM 13-2 RE)

Voit säätää käynnissä olevan sähkötyökalun kierroslu-

kua portaattomasti, riippuen siitä miten syvälle painat

käynnistyskytkintä 6.

Käynnistyskytkimen 6 kevyt painallus aikaansaa alhai-

sen kierrosluvun. Paineen kasvaessa, nousee kierros-

Käyttömuodon asetus (GBM 10 SRE)

Vaihtokytkimellä ”poraus/ruuvinvääntö” 20 voit valita

joko pysyvän tai puristuspaineesta riippuvan yhteyden

käyttökoneiston ja porankaran välillä.

Aseta vaihtokytkin 20 tunnukselle ”Poraus”.

Porankaran yhteys käyttökoneistoon on pysyvä. Tämä

asetus soveltuu poraukseen sekä yksittäisiin ruuvin-

vääntöihin ilman syvyydenrajoitinta 21.

Aseta vaihtokytkin 20 tunnukselle ”Poraus”.

Porankara kytkeytyy vasta puristuspaineesta. Tämä

asetus soveltuu sarja ruuvinvääntöihin vakiolla sisään-

kiertosyvyydellä, syvyydenrajoitinta 12 käyttäen sekä

yksittäisiin ruuvinvääntöihin ilman syvyydenrajoitinta

Ruuvinvääntö alkaa puristuspaineen ollessa riittävä.

Vaihtokytkin 20 lukkiutuu tuntuvasti ja sitä voidaan käyt-

tää myös moottorin käydessä.

Ellei vaihtokytkintä 20 pysty kääntämään vasteeseen

asti, tulee sinun kiertää porankaraa hieman vihtotyöka-

Ruuvinvääntö syvyydenrajoitinta käyttäen

(GBM 10 SRE) (katso kuva G)

Posta poranistukka kokonaan pikavaihtoadapterin 19

avulla. Asenna ruuvauskärki 15. Työnnä syvyydenrajoi-

tin 21 vasteeseen asti auki.

Säätöholkin 22 kiertäminen myötäpäivään johtaa suu-

rempaan upotussyvyyteen, kierto vastapäivään johtaa

pienempään upotussyvyyteen.

Tarvittavan asetyksen määritat parhaiten koeruuvauk-

OBJ_BUCH-321-001.book Page 85 Thursday, January 25, 2007 8:36 AM86 | Suomi 1 609 929 K97 • 25.1.07

f Aseta sähkötyökalu mutteriin/ruuviin ainoas-

taan sen ollessa pysähdyksissä. Pyörivät vaihto-

työkalut voivat luiskahtaa pois.

Käytä metallia porattaessa vain moitteettomia, teräviä

HSS-poranteriä (suurteho pikaleikkausteräs). Bosch-

lisätervikeohjelma takaa asianmukaisen laadun.

Poranteroituslaitteella (lisätarvike) voidaan vaivatto-

masti teroittaa kierreporanteriä, joiden halkaisija on

Käyytä erityisen tarkassa työssä poratelinettä (lisätar-

Lisätarvikkeena saatava koneruuvipuristin mahdollistaa

työkappaleen varman kiinnityksen. Se estää työkapp-

leen kiertymisen ja siitä syntyvät tapaturmat.

Vyöpidin (GBM 10/GBM 10 RE) (katso kuva H)

Vyöpitimen 23 avulla voit ripustaa sähkötyökalun esim.

vyöhön. Sinulla on silloin molemmat kädet vapaana ja

sähkötyökalu on kuitenkin milloin vain saatavilla.

f Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työsken-

nellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy laitteen malli-

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoit-

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elekt-

roniikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvot-

tomat sähkötyökalut kerätä erikseen ja

toimittaa ympäristöystävälliseen uusio-

Oikeus teknisiin muutoksiin pidätetään.
