KÄYTTÖOHJE GSB 18 VE2LI BOSCH

fi Alkuperäiset ohjeet

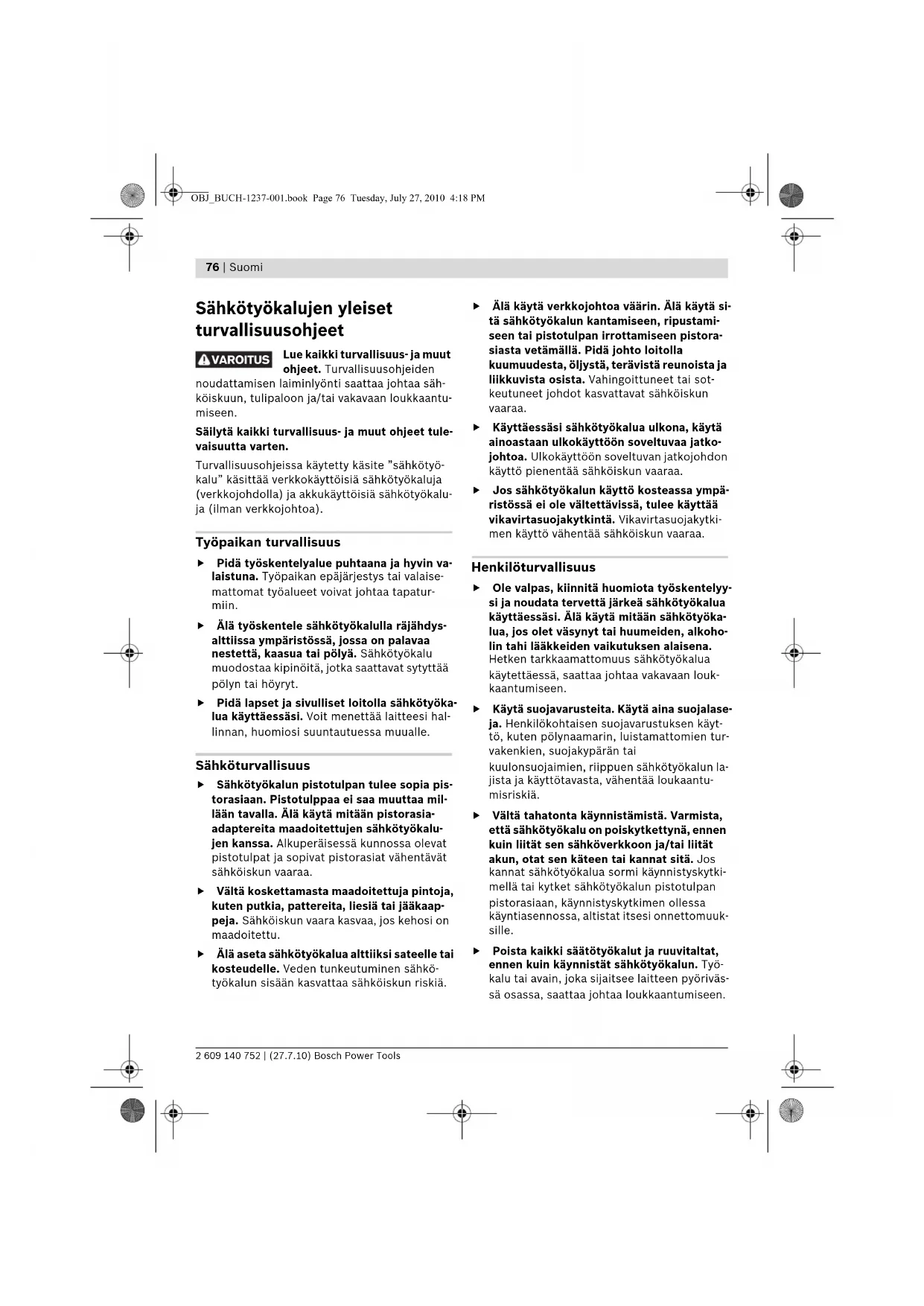

Sähkötyökalujen yleiset

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa säh-

köiskuun, tulipaloon ja/tai vakavaan loukkaantu-

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyö-

kalu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökalu-

ja (ilman verkkojohtoa).

Työpaikan turvallisuus

f Pidä työskentelyalue puhtaana ja hyvin va-

laistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapatur-

f Älä työskentele sähkötyökalulla räjähdys-

alttiissa ympäristössä, jossa on palavaa

nestettä, kaasua tai pölyä. Sähkötyökalu

muodostaa kipinöitä, jotka saattavat sytyttää

f Pidä lapset ja sivulliset loitolla sähkötyöka-

lua käyttäessäsi. Voit menettää laitteesi hal-

linnan, huomiosi suuntautuessa muualle.

f Sähkötyökalun pistotulpan tulee sopia pis-

torasiaan. Pistotulppaa ei saa muuttaa mil-

lään tavalla. Älä käytä mitään pistorasia-

adaptereita maadoitettujen sähkötyökalu-

jen kanssa. Alkuperäisessä kunnossa olevat

pistotulpat ja sopivat pistorasiat vähentävät

f Vältä koskettamasta maadoitettuja pintoja,

kuten putkia, pattereita, liesiä tai jääkaap-

peja. Sähköiskun vaara kasvaa, jos kehosi on

f Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

f Älä käytä verkkojohtoa väärin. Älä käytä si-

tä sähkötyökalun kantamiseen, ripustami-

seen tai pistotulpan irrottamiseen pistora-

siasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun

f Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatko-

johtoa. Ulkokäyttöön soveltuvan jatkojohdon

käyttö pienentää sähköiskun vaaraa.

f Jos sähkötyökalun käyttö kosteassa ympä-

ristössä ei ole vältettävissä, tulee käyttää

vikavirtasuojakytkintä. Vikavirtasuojakytki-

men käyttö vähentää sähköiskun vaaraa.

f Ole valpas, kiinnitä huomiota työskentelyy-

si ja noudata tervettä järkeä sähkötyökalua

käyttäessäsi. Älä käytä mitään sähkötyöka-

lua, jos olet väsynyt tai huumeiden, alkoho-

lin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan louk-

f Käytä suojavarusteita. Käytä aina suojalase-

ja. Henkilökohtaisen suojavarustuksen käyt-

tö, kuten pölynaamarin, luistamattomien tur-

vakenkien, suojakypärän tai

kuulonsuojaimien, riippuen sähkötyökalun la-

jista ja käyttötavasta, vähentää loukaantu-

f Vältä tahatonta käynnistämistä. Varmista,

että sähkötyökalu on poiskytkettynä, ennen

kuin liität sen sähköverkkoon ja/tai liität

akun, otat sen käteen tai kannat sitä. Jos

kannat sähkötyökalua sormi käynnistyskytki-

mellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuk-

f Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun. Työ-

kalu tai avain, joka sijaitsee laitteen pyöriväs-

sä osassa, saattaa johtaa loukkaantumiseen.

VAROITUS OBJ_BUCH-1237-001.book Page 76 Tuesday, July 27, 2010 4:18 PMSuomi | 77

Bosch Power Tools 2 609 140 752 | (27.7.10)

f Vältä epänormaalia kehon asentoa. Huoleh-

di aina tukevasta seisoma-asennosta ja ta-

sapainosta. Täten voit paremmin hallita säh-

kötyökalua odottamattomissa tilanteissa.

f Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja. Pidä

hiukset, vaatteet ja käsineet loitolla liikku-

vista osista. Väljät vaatteet, korut ja pitkät

hiukset voivat takertua liikkuviin osiin.

f Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on lii-

tetty ja että ne käytetään oikealla tavalla.

Pölynimulaitteiston käyttö vähentää pölyn ai-

Sähkötyökalujen huolellinen käyttö ja

f Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet parem-

min ja varmemmin tehoalueella, jolle sähkö-

työkalu on tarkoitettu.

f Älä käytä sähkötyökalua, jota ei voida käyn-

nistää ja pysäyttää käynnistyskytkimestä.

Sähkötyökalu, jota ei enää voida käynnistää

ja pysäyttää käynnistyskytkimellä, on vaaralli-

nen ja se täytyy korjata.

f Irrota pistotulppa pistorasiasta, ennen kuin

suoritat säätöjä, vaihdat tarvikkeita tai siir-

rät sähkötyökalun varastoitavaksi. Nämä

turvatoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistyksen.

f Säilytä sähkötyökalut poissa lasten ulottu-

vilta, kun niitä ei käytetä. Älä anna sellais-

ten henkilöiden käyttää sähkötyökalua, jot-

ka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut

ovat vaarallisia, jos niitä käyttävät kokematto-

f Hoida sähkötyökalusi huolella. Tarkista, et-

tä liikkuvat osat toimivat moitteettomasti,

eivätkä ole puristuksessa sekä, että siinä ei

ole murtuneita tai vahingoittuneita osia, jot-

ka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä

vioittuneet osat ennen käyttöä. Monen tapa-

turman syyt löytyvät huonosti huolletuista

f Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joi-

den leikkausreunat ovat teräviä, eivät tartu

helposti kiinni ja niitä on helpompi hallita.

f Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukaisesti.

Ota tällöin huomioon työolosuhteet ja suo-

ritettava toimenpide. Sähkötyökalun käyttö

muuhun kuin sille määrättyyn käyttöön, saat-

taa johtaa vaarallisiin tilanteisiin.

Akkukäyttöisten työkalujen huolellinen

f Lataa akku vain valmistajan suosittelemas-

sa latauslaitteessa. Latauslaite, joka sovel-

tuu määrätyntyyppiselle akulle, saattaa muo-

dostaa tulipalovaaran erilaista akkua

f Käytä sähkötyökalussa ainoastaan kysei-

seen sähkötyökaluun tarkoitettua akkua.

Jonkun muun akun käyttö saattaa johtaa

loukkaantumiseen ja tulipaloon.

f Pidä irrallista akkua loitolla metalliesineis-

tä, kuten paperinliittimistä, kolikoista, avai-

mista, nauloista, ruuveista tai muista pienis-

tä metalliesineistä, jotka voivat oikosulkea

akun koskettimet. Akkukoskettimien välinen

oikosulku saattaa aiheuttaa palovammoja tai

f Väärästä käytöstä johtuen, akusta saattaa

vuotaa nestettä. Vältä koskettamasta nes-

tettä. Jos nestettä vahingossa joutuu iholle,

huuhtele kosketuskohta vedellä. Jos nes-

tettä pääsee silmiin, tarvitaan tämän lisäksi

lääkärin apua. Akusta vuotava neste saattaa

aiheuttaa ärsytystä ja palovammoja.

f Anna ainoastaan koulutettujen ammattihen-

kilöiden korjata sähkötyökalusi ja hyväksy

korjauksiin vain alkuperäisiä varaosia. Tä-

ten varmistat, että sähkötyökalu säilyy turval-

OBJ_BUCH-1237-001.book Page 77 Tuesday, July 27, 2010 4:18 PM78 | Suomi

2 609 140 752 | (27.7.10) Bosch Power Tools

Porakoneiden ja ruuvinväänti-

mien turvallisuusohjeet

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Käytä kuulonsuojaimia kun iskuporaat. Me-

lu saattaa aiheuttaa kuulon menetystä.

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Käytä sähkötyökalun mukana toimitettuja

lisäkahvoja. Hallinnan menettäminen saattaa

johtaa loukkaantumisiin.

f Pidä työn aikana sähkötyökalua kaksin kä-

sin ja ota tukeva seisoma-asento. Sähkötyö-

kalua pystyy ohjaamaan varmemmin kahdella

GSR 14,4 VE-2-LI/GSR 18 VE-2-LI/

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Pidä sähkötyökalua eristetyistä pinnoista,

tehdessäsi työtä, jossa vaihtotyökalu tai

ruuvi saattaisi osua piilossa olevaan sähkö-

johtoon. Kosketus jännitteiseen johtoon voi

saattaa sähkötyökalun metalliosat jännittei-

siksi ja johtaa sähköiskuun.

f Käytä sopivia etsintälaitteita piilossa olevi-

en syöttöjohtojen paikallistamiseksi, tai

käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipa-

loon ja sähköiskuun. Kaasuputken vahingoit-

taminen saattaa johtaa räjähdykseen. Vesi-

johtoputken puhkaisu aiheuttaa aineellista

f Pysäytä sähkötyökalu välittömästi, jos vaih-

totyökalu lukkiutuu. Varaudu voimakkaisiin

vastamomentteihin, jotka syntyvät takais-

kussa. Vaihtotyökalu lukkiutuu, kun:

— sähkötyökalua ylikuormitetaan tai

— se kallistuu työstettävässä työkappaleessa.

f Pidä tukevasti kiinni sähkötyökalusta. Ruu-

via kiristettäessä ja avattaessa saattaa het-

kellisesti syntyä voimakkaita vastamomentte-

f Varmista työkappale. Kiinnityslaitteilla tai

ruuvipenkissä kiinnitetty työkappale pysyy

tukevammin paikoillaan, kuin kädessä pidet-

f Pidä työpaikka puhtaana. Materiaalien se-

koitukset ovat erityisen vaarallisia. Kevytme-

tallipöly saattaa syttyä palamaan tai räjähtää.

f Älä avaa akkua. On olemassa oikosulun vaa-

Suojaa akku kuumuudelta esim. myös

pitkäaikaiselta auringonpaisteelta,

tulelta, vedeltä ja kosteudelta. On ole-

massa räjähdysvaara.

f Jos akku vaurioituu tai sitä käytetään asi-

aankuulumattomalla tavalla, saattaa siitä

purkautua höyryjä. Tuuleta raikkaalla ilmal-

la ja hakeudu lääkärin luo, jos ilmenee hait-

toja. Höyryt voivat ärsyttää hengitystiehyeitä.

f Käytä akkua ainoastaan yhdessä Bosch-säh-

kötyökalusi kanssa. Vain täten suojaat akku-

si vaaralliselta ylikuormitukselta.

f Käytä vain alkuperäisiä Bosch-akkuja, joi-

den jännite vastaa sähkötyökalusi tyyppikil-

vessä olevaa jännitettä. Muita akkuja käytet-

täessä, esim. jäljitelmiä, työstettyjä akkuja tai

vieraita valmisteita, on olemassa räjähtävien

akkujen aiheuttama loukkaantumisvaara ja ai-

Muita turvallisuus- ja

f Materiaalien, kuten lyijypitoisen pinnoit-

teen, muutamien puulaatujen, kivennäisten

ja metallin pölyt voivat olla terveydelle vaa-

rallisia ja johtaa allergisiin reaktioihin, hen-

gitystiesairauksiin ja/tai syöpään. Asbestipi-

toisia aineita saavat käsitellä vain

– Huolehdi työkohteen hyvästä tuuletukses-

– Suosittelemme käyttämään suodatus-

luokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat

säännökset, koskien käsiteltäviä materiaale-

OBJ_BUCH-1237-001.book Page 78 Tuesday, July 27, 2010 4:18 PMSuomi | 79

Bosch Power Tools 2 609 140 752 | (27.7.10)

f Aseta aina suunnanvaihtokytkin keskiasen-

toon ennen kaikkia laitteeseen kohdistuvia

töitä (esim. huolto, työkalun vaihto jne.) se-

kä laitetta kuljetettaessa ja säilytettäessä.

Muutoin käynnistyskytkimen tahaton painal-

lus muodostaa loukkaantumisvaaran.

f Akku toimitetaan osittain ladattuna. Jotta

akun täysi teho olisi taattu, tulee akku lada-

ta täyteen latauslaitteessa ennen ensim-

f Akku on varustettu NTC-lämpötilanvalvon-

nalla, joka sallii lataamisen vain akun läm-

pötilan ollessa välillä 0 °C ja 45 °C. Täten

saavutetaan pitkä käyttöikä akulle.

f Lue latauslaitteen käyttöohje.

f Laske työkalu ruuvin päälle, ennen kuin kyt-

ket virran. Varo, ettei käynnissä oleva työkalu

luiskahda pois paikaltaan.

f Käytä vaihteenvalitsinta ainoastaan sähkö-

työkalun ollessa pysähdyksissä.

f Työnnä aina vaihteenvalitsin tai käännä aina

toimintamuodon valitsin vasteeseen asti.

Muussa tapauksessa sähkötyökalu saattaa

f Liian suurella rasituksella, esim. vaihtotyö-

kalun ollessa pitkään juuttuneena, sähkö-

työkalun elektroniikka katkaisee virran.

Sähkötyökalua voidaan käyttää määräyk-

senmukaisesti, kun se käynnistetään uudel-

leen. Ylikuormituksen jatkuessa sähkötyö-

kalu kytkee uudelleen pois päältä

moottorivaurioiden välttämiseksi.

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Opettele tun-

nusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään sähkötyökalu-

asi paremmin ja turvallisemmin.

Tunnusmerkki Merkitys Tunnusmerkki Merkitys

vinväännin ja akku-iskupora-

harmaana merkitty alue: Käsi-

kahva (eristetty tartuntapinta)

Lue kaikki turvallisuus- ja

Irrota akku sähkötyökalusta

ennen kaikkia siihen kohdistu-

Liikesuunta Reaktiosuunta

Poraus ja ruuvinvääntö Iskuporaus

Pieni kierrosluku Suuri kierrosluku

Käynnistys Poiskytkentä

OBJ_BUCH-1237-001.book Page 79 Tuesday, July 27, 2010 4:18 PM80 | Suomi

2 609 140 752 | (27.7.10) Bosch Power Tools

Akkuporaruuvinväännin/akkuiskuporaruuvin-

Akku, vaihtotyökalut ja kuvassa tai selostukses-

sa esiintyvät lisätarvikkeet eivät kuulu vakiotoi-

Löydät täydellisen tarvikeluettelon tarvikeohjel-

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu ruuvinvääntöön ja

poraamiseen puuhun, metalliin keramiikkaan ja

muoviin. GSB on lisäksi tarkoitettu iskuporauk-

seen tiileen, muuraukseen ja kiviainekseen.

Tuotteen tekniset tiedot löytyvät taulukosta

Ota huomioon sähkötyökalusi mallikilvessä ole-

va tuotenumero. Yksittäisten koneiden kauppa-

nimitys saattaa vaihdella.

Standardinmukaisuus-

Vakuutamme yksin vastaavamme siitä, että koh-

dassa ”Tekniset tiedot” selostettu tuote vastaa

seuraavia standardeja tai standardoituja asiakir-

joja: EN 60745 direktiivien 2004/108/EY,

2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, PT/ESC,

Kierto oikealle/vasemmalle Kielletty menettely

1 Tyhjäkäyntikierrosluku

2 Tyhjäkäyntikierrosluku

M Suurin vääntömomentti

Ø Poraterän halkaisija maks. Ø maks. ruuvin Ø

Istukan kiinnitysalue Paino vastaa EPTA-Procedure

Värähtelyemissioarvo

Tunnusmerkki Merkitys Tunnusmerkki Merkitys

Dr. Egbert Schneider

Tuotteen mittausarvot löytyvät taulukosta

Melu- ja värähtelyn yhteisarvot (kolmen suunnan

vektorisumma) mitattuna EN 60745 mukaan.

Näissä ohjeissa mainittu värähtelytaso on mitat-

tu EN 60745 standardoidun mittausmenetelmän

mukaisesti ja sitä voidaan käyttää sähkötyökalu-

jen vertailussa. Se soveltuu myös värähtelyrasi-

tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun

pääasiallisia käyttötapoja. Jos sähkötyökalua

kuitenkin käytetään muissa töissä, poikkeavilla

vaihtotyökaluilla tai riittämättömästi huollettu-

na, saattaa värähtelytaso poiketa. Tämä saattaa

kasvattaa koko työaikajakson värähtelyrasitusta

Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huo-

mioon myös se aika, jolloin laite on sammutettu-

na tai käy, mutta sitä ei tosiasiassa käytetä. Tä-

mä voi selvästi pienentää koko työaikajakson

Määrittele lisävarotoimenpiteet käyttäjän suojak-

si värähtelyn vaikutukselta, kuten esimerkiksi:

Sähkötyökalujen ja vaihtotyökalujen huolto, käsi-

en pitäminen lämpiminä, työnkulun organisointi.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Puhdista vaihtotyökalu, työkalunpidin ja sähkö-

työkalun tuuletusaukot sekä akun tuuletusaukot

joka käytön jälkeen.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa se-

kä varaosia koskeviin kysymyksiin. Räjähdyspii-

rustuksia ja tietoja varaosista löydät myös osoit-

Bosch-asiakasneuvonta auttaa mielellään sinua

tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja

säätöä koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy lait-

Akun varaustilan tarkistus 3 218

Lisäkahvan kääntäminen 4 219

Vaihtotyökalun asennus 5 219

Kiertosuunnan asetus 6 220

Vääntömomentin asetus 7 220

Porausasennon valinta 8 221

Käyttömuodon asetus 9 221

Mekaaninen vaihteenvalinta 10 221

Käynnistys ja pysäytys 11 222

Lisälaitteen valinta – 223

OBJ_BUCH-1237-001.book Page 81 Tuesday, July 27, 2010 4:18 PM82 | Suomi

Lähetä akkuja ainoastaan, jos kotelo on vaurioi-

tumaton. Teippaa avoimet liittimet ja pakkaa ak-

ku niin, että se ei pääse liikkumaan pakkaukses-

Litiumioniakkuja lähetettäessä saattaa olla tun-

nistusvelvollisuus, ota huomioon kansalliset

Sähkötyökalut, akut, lisätarvikkeet ja pakkauk-

set tulee toimittaa ympäristöystävälliseen uusio-

Älä heitä sähkötyökaluja tai akkuja/paristoja ta-

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan di-

rektiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyö-

kalut kerätä erikseen ja toimittaa

ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrät-

tää direktiivin 2006/66/EY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-1237-001.book Page 82 Tuesday, July 27, 2010 4:18 PMEλληνικά | 83

kovin se lahko vname ali eksplodira.

elektroonikaseadmete jäätmete

liacines angas jo korpuse, tuomet galėsite
