za posledicu električni udar, požar i/ili teške

f Pročitajte uputstvo za rad uredjaja za

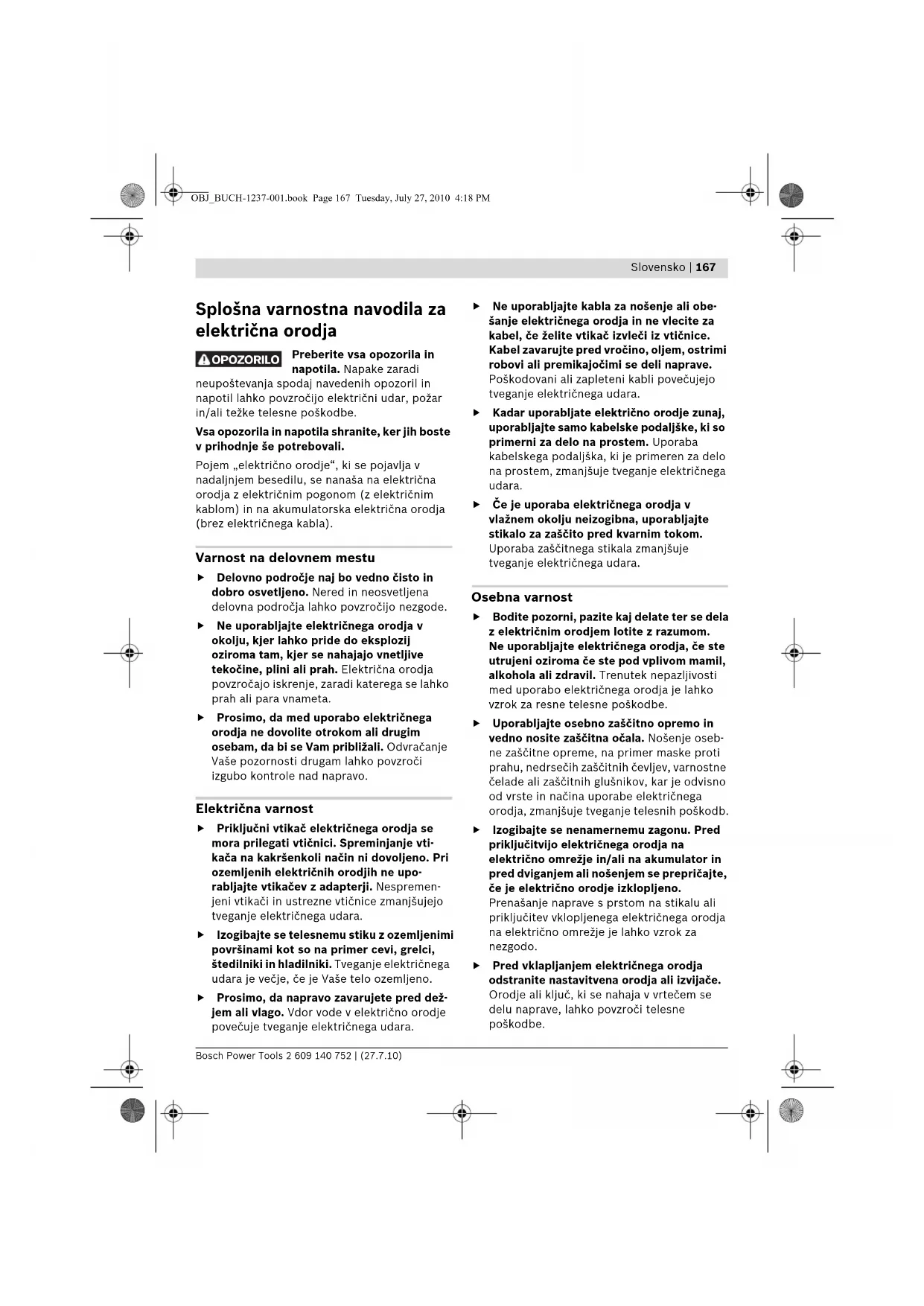

Splošna varnostna navodila za

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj navedenih opozoril in

napotil lahko povzročijo električni udar, požar

in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste

v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v

nadaljnjem besedilu, se nanaša na električna

orodja z električnim pogonom (z električnim

(brez električnega kabla).

f Delovno področje naj bo vedno čisto in

dobro osvetljeno. Nered in neosvetljena

delovna področja lahko povzročijo nezgode.

f Ne uporabljajte električnega orodja v

okolju, kjer lahko pride do eksplozij

oziroma tam, kjer se nahajajo vnetljive

tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko

prah ali para vnameta.

f Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim

osebam, da bi se Vam približali. Odvračanje

Vaše pozornosti drugam lahko povzroči

izgubo kontrole nad napravo.

f Priključni vtikač električnega orodja se

mora prilegati vtičnici. Spreminjanje vti-

kača na kakršenkoli način ni dovoljeno. Pri

ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremen-

jeni vtikači in ustrezne vtičnice zmanjšujejo

tveganje električnega udara.

f Izogibajte se telesnemu stiku z ozemljenimi

površinami kot so na primer cevi, grelci,

štedilniki in hladilniki. Tveganje električnega

udara je večje, če je Vaše telo ozemljeno.

f Prosimo, da napravo zavarujete pred dež-

jem ali vlago. Vdor vode v električno orodje

povečuje tveganje električnega udara.

f Ne uporabljajte kabla za nošenje ali obe-

šanje električnega orodja in ne vlecite za

kabel, če želite vtikač izvleči iz vtičnice.

Kabel zavarujte pred vročino, oljem, ostrimi

robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo

tveganje električnega udara.

f Kadar uporabljate električno orodje zunaj,

uporabljajte samo kabelske podaljške, ki so

primerni za delo na prostem. Uporaba

kabelskega podaljška, ki je primeren za delo

na prostem, zmanjšuje tveganje električnega

f Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte

stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

f Bodite pozorni, pazite kaj delate ter se dela

z električnim orodjem lotite z razumom.

Ne uporabljajte električnega orodja, če ste

utrujeni oziroma če ste pod vplivom mamil,

alkohola ali zdravil. Trenutek nepazljivosti

med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

f Uporabljajte osebno zaščitno opremo in

vedno nosite zaščitna očala. Nošenje oseb-

ne zaščitne opreme, na primer maske proti

prahu, nedrsečih zaščitnih čevljev, varnostne

čelade ali zaščitnih glušnikov, kar je odvisno

od vrste in načina uporabe električnega

orodja, zmanjšuje tveganje telesnih poškodb.

f Izogibajte se nenamernemu zagonu. Pred

priključitvijo električnega orodja na

Prenašanje naprave s prstom na stikalu ali

priključitev vklopljenega električnega orodja

na električno omrežje je lahko vzrok za

f Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali izvijače.

Orodje ali ključ, ki se nahaja v vrtečem se

delu naprave, lahko povzroči telesne

bite za trdno stojišče in za stalno ravno-

težje. Tako boste v nepričakovanih situacijah

električno orodje lahko bolje nadzorovali.

oblačil in nakita. Lase, oblačila in rokavice ne

Premikajoči se deli naprave lahko zagrabijo

ohlapno oblačilo, dolge lase ali nakit.

f Če je na napravo možno montirati priprave

za odsesavanje ali prestrezanje prahu, se

prepričajte, če so le-te priključene in če se

pravilno uporabljajo. Uporaba priprave za

odsesavanje prahu zmanjšuje zdravstveno

ogroženost zaradi prahu.

rabljajte električna orodja, ki so za to delo

namenjena. Z ustreznim električnim orodjem

boste v navedenem zmogljivostnem področju

delali bolje in varneje.

f Ne uporabljajte električnega orodja s

pokvarjenim stikalom. Električno orodje, ki

se ne da več vklopiti ali izklopiti, je nevarno in

f Pred nastavljanjem naprave, zamenjavo

vlecite vtikač iz električne vtičnice in/ali

ukrep preprečuje nenameren zagon elek-

f Električna orodja, katerih ne uporabljate,

ki naprave ne poznajo ali niso prebrale teh

navodil za uporabo, naprave ne dovolite

uporabljati. Električna orodja so nevarna,

če jih uporabljajo neizkušene osebe.

f Skrbno negujte električno orodje. Kontro-

ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti.

Slabo vzdrževana električna orodja so vzrok

f Rezalna orodja vzdržujte tako, da bodo

rezalna orodja z ostrimi robovi se manj

f Električna orodja, pribor, vsadna orodja in

predpisanih, lahko privede do nevarnih

f Akumulatorske baterije polnite samo v

polnilnikih, ki jih priporoča proizvajalec.

Polnilnik, ki je namenjen določeni vrsti

akumulatorskih baterij, se lahko vname,

če ga boste uporabljali skupaj z drugačnimi

akumulatorskimi baterijami.

f V električnih orodjih uporabljajte le aku-

mulatorske baterije, ki so zanje predvidene.

Uporaba drugih akumulatorskih baterij lahko

povzroči telesne poškodbe ali požar.

f Akumulatorska baterija, katere ne upo-

rabljate, ne sme priti v stik s pisarniškimi

sponkami, kovanci, žeblji, vijaki in drugimi

manjšimi kovinskimi predmeti, ki bi lahko

povzročili premostitev kontaktov. Kratek

stik med akumulatorskimi kontakti lahko ima

za posledico opekline ali požar.

f V primeru napačne uporabe lahko iz aku-

Izogibajte se kontaktu z njo. Pri naključnem

kontaktu s kožo spirajte z vodo. Če pride

tekočina v oko, dodatno poiščite tudi

zdravniško pomoč. Iztekajoča aku-

mulatorska tekočina lahko povzroči draženje

kvalificirano strokovno osebje ob obvezni

uporabi originalnih rezervnih delov. Tako bo

zagotovljena ohranitev varnosti naprave.

OBJ_BUCH-1237-001.book Page 168 Tuesday, July 27, 2010 4:18 PMSlovensko | 169

Bosch Power Tools 2 609 140 752 | (27.7.10)

Varnostna opozorila za vrtalne

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

Vpliv hrupa lahko povzroči izgubo sluha.

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Uporabljajte dodatne ročaje, ki so priložene

električnemu orodju. Izguba nadzora nad

napravo lahko povzroči poškodbe.

f Medtem ko delate, trdno držite električno

orodje z obema rokama in poskrbite za

varno stojišče. Električno orodje bo bolj

vodljivo, če ga boste držali z obema rokama.

GSR 14,4 VE-2-LI/GSR 18 VE-2-LI/

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

ročaju, če delate na območju, kjer lahko

vstavljeno orodje ali vijak pride v stik s

skritimi omrežnimi napeljavami. Stik z

napeljavo, ki je pod napetostjo povzroči, da

so posledično tudi kovinski deli naprave pod

napetostjo in to vodi do električnega udara.

f Za iskanje skritih oskrbovalnih vodov upo-

rabljajte ustrezne iskalne naprave oziroma

se o tem pozanimajte pri lokalnem podjetju

za oskrbo z elektriko, plinom in vodo. Stik z

vodi, ki so pod napetostjo, lahko povzroči

požar ali električni udar. Poškodbe plinskega

voda so lahko vzrok za eksplozijo, vdor v

vodovodno omrežje pa ima za posledico

f V primeru blokiranja vstavnega orodja

električno orodje takoj izklopite. Bodite

pripravljeni na visoke reakcijske momente,

ki povzročijo nasprotni udarec. Vstavno

orodje blokira v naslednjih primerih:

– če je električno orodje preobremenjeno ali

– če se zagozdi v obdelovanec.

f Trdno držite električno orodje. Pri zatego-

vanju ali odvijanju vijakov lahko za kratek čas

f Zavarujte obdelovanec. Obdelovanec bo

nimi pripravami ali s primežem, kot če bi ga

f Delovno mesto naj bo vedno čisto. Posebno

nevarne so mešanice materialov. Prah lahkih

kovin se lahko vname ali eksplodira.

f Akumulatorske baterije ne odpirajte. Nevar-

nost kratkega stika!

Zaščitite akumulatorsko baterijo pred

vročino, npr. tudi pred stalnim

sončnim obsevanjem, ognjem, vodo

in vlažnostjo. Obstaja nevarnost

f Če je akumulatorska baterija poškodovana

ali če jo nepravilno uporabljate, lahko iz nje

uhajajo pare. Poskrbite za dovod svežega

zraka in pri težavah poiščite zdravnika. Pare

lahko povzročijo draženje dihalnih poti.

f Akumulatorsko baterijo uporabljajte le v

povezavi z električnim orodjem Bosch. Le

tipski tablici vašega električnega orodja. Pri

primer ponaredkov, predelanih akumulatorskih

obstaja nevarnost poškodb in materialnih škod

Druga varnostna opozorila in

f Prah nekaterih materialov kot npr.

svinčenega premaza, nekaterih vrst lesa,

mineralov in kovin je lahko zdravju škodljiv

in lahko povzroči alergične reakcije,

obelenje dihal in/ali rak. Material z

vsebnostjo azbesta smejo obdelovati le

– Poskrbite za dobro zračenje delovnega

– Priporočamo, da nosite zaščitno masko za

prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za

OBJ_BUCH-1237-001.book Page 169 Tuesday, July 27, 2010 4:18 PM170 | Slovensko

2 609 140 752 | (27.7.10) Bosch Power Tools

f Pred začetkom kakršnih koli del na električ-

nem orodju (na primer vzdrževanje, zamen-

java orodja, itd.) kakor tudi pri transporti-

ranju in shranjevanju premaknite stikalo za

preklop smeri vrtenja v sredino. Nenameren

vklop vklopno/izklopnega stikala lahko

povzroči telesne poškodbe.

f Akumulatorsko baterijo dobavimo delno

izpraznjeno. Da bi lahko akumulatorska

polnjenje le v temperaturnem območju med

izklopljenem stanju. Vrteča se električna

orodja lahko zdrsnejo.

f Stikalo za izbiro stopnje smete aktivirati le

pri mirovanju električnega orodja.

f Potisnite stikalo za izbiro stopnje oz.

zavrtite stikalo za izbiro vrste delovanja

vedno do naslona. V nasprotnem primeru

lahko poškodujete električno orodje.

f Pri previsoki obremenitvi, oz. daljšem

blokiranju vstavnega orodja, elektronika

izklopi električno orodje. Po ponovnem

vklopu lahko električno orodje ponovno

uporabljate v skladu z namenom. Pri

trajajoči preobremenitvi se električno

orodje ponovno izklopi, da bi se preprečile

Naslednji simboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si

simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da električno orodje lahko

bolje in varneje uporabljate.

Sivo označeno območje: ročaj

pred vsemi opravili na

Smer premikanja Smer reakcije

Majhno število vrtljajev Veliko število vrtljajev

sproščanje vijakov ter za vrtanje v les, kovine,

Tehnični podatki izdelka so navedeni v tabeli na

Prosimo, da upoštevate številko artikla na tipski

ploščici Vašega električnega orodja. Trgovske

oznake posameznih električnih orodij so lahko

proizvod pod „Tehnični podatki“ ustreza

dokumentom: EN 60745 v skladu z določili

Tehnična dokumentacija se nahaja pri:

1 Število vrtljajev (1. stopnja) n

2 Število vrtljajev (2. stopnja)

Območje vpenjanja vpenjalne

Emisijska vrednost vibracij

Merilne vrednosti izdelka so navedene v tabeli

Skupne vrednosti hrupa in vibracij (vektorska

vsota treh smeri) izračunane v skladu z EN 60745.

Podane vrednosti nivoja vibracij v teh navodilih

so se izmerile v skladu s standardiziranim

merilnim postopkom po EN 60745 in se lahko

uporabljajo za primerjavo električnih orodij med

seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne upo-

rabe električnega orodja. Če pa se električno

orodje uporablja še v druge namene, z odstopa-

jočimi vstavnimi orodji ali pri nezadostnem

vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med dolo-

čenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibra-

cijami morate upoštevati tudi tisti čas, ko je

naprava izklopljena in teče, vendar dejansko ni v

uporabi. To lahko ombremenjenost z vibracijami

preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito

upravljalca pred vpljivi vibracij, npr. Vzdrževanje

električnega orodja in vstavnih orodij, zegre-

vanje rok, organizacija delovnih postopkov.

Montaža in obratovanje

Vzdrževanje in čiščenje

bodo vedno čisti, kar bo zagotovilo dobro in

Po vsaki uporabi morate očistiti vstavno orodje,

prijemalo orodja in prezračevalne zareze

električnega orodja ter prezračevalne zareze

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja

glede popravila in vzdrževanja izdelka ter

nadomestnih delov. Prikaze razstavljenega

stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

Skupina svetovalcev podjetja Bosch vam bo z

veseljem na voljo pri vprašanjih glede nakupa,

uporabe in nastavitve izdelka in pribora.

Preverjanje stanja napolnjenosti akumulatorske baterije 3 218

Obračanje dodatnega ročaja 4 219

Montaža vstavnega orodja 5 219

Nastavitev smeri vrtenja 6 220

Predizbira vrtilnega momenta 7 220

Izbira vrtalnega položaja 8 221

Nastavitev vrste delovanja 9 221

Mehanska izbira stopnje 10 221

Bosch Power Tools 2 609 140 752 | (27.7.10)

V primeru dodatnih vprašanj in pri naročanju

nadomestnih delov brezpogojno navedite

10-mestno številko artikla, ki je navedena na

tipski ploščici naprave.

ohišje nepoškodovano. Prelepite odprte

kontakte in zapakirajte akumulatorsko baterijo

tako, da se v embalaži ne premika.

Pri odpremi litij-ionskih akumulatorskih baterij

ste morda obvezni slednje tudi označiti, zato

prosim v ta namen upoštevajte nacionalne

električna orodja, ki niso več v

2002/96/EG za električne i
