NAUDOJIMO INSTRUKCIJA GSB 18 VE2LI BOSCH

summa trijos virzienos) ir noteikta atbilstoši

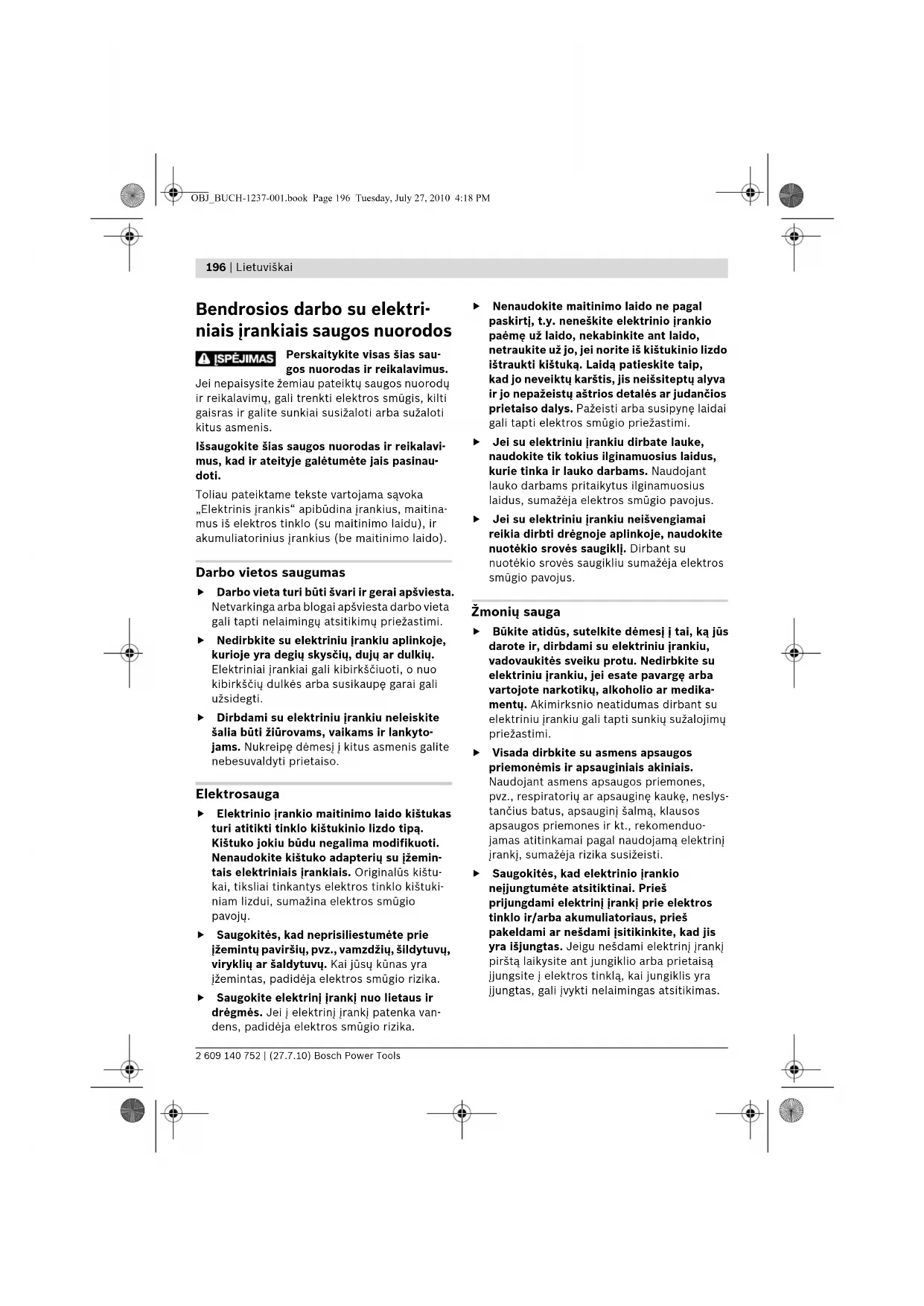

Bendrosios darbo su elektri-

niais įrankiais saugos nuorodos

Perskaitykite visas šias sau-

gos nuorodas ir reikalavimus.

Jei nepaisysite žemiau pateiktų saugos nuorodų

ir reikalavimų, gali trenkti elektros smūgis, kilti

gaisras ir galite sunkiai susižaloti arba sužaloti

Išsaugokite šias saugos nuorodas ir reikalavi-

mus, kad ir ateityje galėtumėte jais pasinau-

Toliau pateiktame tekste vartojama sąvoka

„Elektrinis įrankis“ apibūdina įrankius, maitina-

mus iš elektros tinklo (su maitinimo laidu), ir

akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

f Darbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta

gali tapti nelaimingų atsitikimų priežastimi.

f Nedirbkite su elektriniu įrankiu aplinkoje,

kurioje yra degių skysčių, dujų ar dulkių.

Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali

f Dirbdami su elektriniu įrankiu neleiskite

šalia būti žiūrovams, vaikams ir lankyto-

jams. Nukreipę dėmesį į kitus asmenis galite

nebesuvaldyti prietaiso.

f Elektrinio įrankio maitinimo laido kištukas

turi atitikti tinklo kištukinio lizdo tipą.

Kištuko jokiu būdu negalima modifikuoti.

Nenaudokite kištuko adapterių su įžemin-

tais elektriniais įrankiais. Originalūs kištu-

kai, tiksliai tinkantys elektros tinklo kištuki-

niam lizdui, sumažina elektros smūgio

f Saugokitės, kad neprisiliestumėte prie

įžemintų paviršių, pvz., vamzdžių, šildytuvų,

viryklių ar šaldytuvų. Kai jūsų kūnas yra

įžemintas, padidėja elektros smūgio rizika.

f Saugokite elektrinį įrankį nuo lietaus ir

drėgmės. Jei į elektrinį įrankį patenka van-

dens, padidėja elektros smūgio rizika.

f Nenaudokite maitinimo laido ne pagal

paskirtį, t.y. neneškite elektrinio įrankio

paėmę už laido, nekabinkite ant laido,

netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip,

kad jo neveiktų karštis, jis neišsiteptų alyva

ir jo nepažeistų aštrios detalės ar judančios

prietaiso dalys. Pažeisti arba susipynę laidai

gali tapti elektros smūgio priežastimi.

f Jei su elektriniu įrankiu dirbate lauke,

naudokite tik tokius ilginamuosius laidus,

kurie tinka ir lauko darbams. Naudojant

lauko darbams pritaikytus ilginamuosius

laidus, sumažėja elektros smūgio pavojus.

f Jei su elektriniu įrankiu neišvengiamai

reikia dirbti drėgnoje aplinkoje, naudokite

nuotėkio srovės saugiklį. Dirbant su

nuotėkio srovės saugikliu sumažėja elektros

f Būkite atidūs, sutelkite dėmesį į tai, ką jūs

darote ir, dirbdami su elektriniu įrankiu,

vadovaukitės sveiku protu. Nedirbkite su

elektriniu įrankiu, jei esate pavargę arba

vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su

elektriniu įrankiu gali tapti sunkių sužalojimų

f Visada dirbkite su asmens apsaugos

priemonėmis ir apsauginiais akiniais.

Naudojant asmens apsaugos priemones,

pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos

apsaugos priemones ir kt., rekomenduo-

jamas atitinkamai pagal naudojamą elektrinį

įrankį, sumažėja rizika susižeisti.

f Saugokitės, kad elektrinio įrankio

neįjungtumėte atsitiktinai. Prieš

prijungdami elektrinį įrankį prie elektros

tinklo ir/arba akumuliatoriaus, prieš

pakeldami ar nešdami įsitikinkite, kad jis

yra išjungtas. Jeigu nešdami elektrinį įrankį

pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra

įjungtas, gali įvykti nelaimingas atsitikimas.

OBJ_BUCH-1237-001.book Page 196 Tuesday, July 27, 2010 4:18 PMLietuviškai | 197

Bosch Power Tools 2 609 140 752 | (27.7.10)

f Prieš įjungdami elektrinį įrankį pašalinkite

reguliavimo įrankius arba veržlinius raktus.

Prietaiso besisukančioje dalyje esantis

įrankis ar raktas gali sužaloti.

f Stenkitės, kad kūnas visada būtų normalio-

je padėtyje. Dirbdami stovėkite saugiai ir

visada išlaikykite pusiausvyrą. Tvirtai

stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį

netikėtose situacijose.

f Dėvėkite tinkamą aprangą. Nedėvėkite

plačių drabužių ir papuošalų. Saugokite

plaukus, drabužius ir pirštines nuo

besisukančių elektrinio įrankio dalių.

Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios dalys.

f Jei yra numatyta galimybė prijungti dulkių

nusiurbimo ar surinkimo įrenginius, visada

įsitikinkite, ar jie yra prijungti ir ar tinkamai

naudojami. Naudojant dulkių nusiurbimo

įrenginius sumažėja kenksmingas dulkių

Rūpestinga elektrinių įrankių priežiūra

f Neperkraukite prietaiso. Naudokite jūsų

darbui tinkamą elektrinį įrankį. Su tinkamu

elektriniu įrankiu jūs dirbsite geriau ir sau-

giau, jei neviršysite nurodyto galingumo.

f Nenaudokite elektrinio įrankio su sugedu-

siu jungikliu. Elektrinis įrankis, kurio nebega-

lima įjungti ar išjungti, yra pavojingas ir jį rei-

f Prieš reguliuodami prietaisą, keisdami

darbo įrankius ar prieš valydami prietaisą,

iš elektros tinklo lizdo ištraukite kištuką

ir/arba išimkite akumuliatorių. Ši atsargumo

priemonė apsaugos jus nuo netikėto

elektrinio įrankio įsijungimo.

f Nenaudojamą elektrinį įrankį sandėliuokite

vaikams ir nemokantiems juo naudotis

asmenims neprieinamoje vietoje. Elektriniai

įrankiai yra pavojingi, kai juos naudoja

f Rūpestingai prižiūrėkite elektrinį įrankį. Pa-

tikrinkite, ar besisukančios prietaiso dalys

tinkamai veikia ir niekur nestringa, ar nėra

sulūžusių ar pažeistų dalių, kurios trikdytų

elektrinio įrankio veikimą. Prieš vėl naudo-

jant prietaisą, pažeistos prietaiso dalys turi

būti sutaisytos. Daugelio nelaimingų atsiti-

kimų priežastis yra blogai prižiūrimi elektri-

f Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su

aštriomis pjaunamosiomis briaunomis

mažiau stringa ir juos yra lengviau valdyti.

f Elektrinį įrankį, papildomą įrangą, darbo

įrankius ir t.t. naudokite taip, kaip nurodyta

šioje instrukcijoje, ir atsižvelkite į darbo

sąlygas ir atliekamą darbą. Naudojant

elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Rūpestinga akumuliatorinių įrankių

priežiūra ir naudojimas

f Akumuliatoriui įkrauti naudokite tik tuos

įkroviklius, kuriuos rekomenduoja

gamintojas. Naudojant kitokio tipo akumulia-

toriams skirtą įkroviklį, iškyla gaisro pavojus.

f Su elektriniu įrankiu galima naudoti tik jam

skirtą akumuliatorių. Naudojant kitokius

akumuliatorius iškyla susižalojimo ir gaisro

f Nelaikykite sąvaržėlių, monetų, raktų, vinių,

varžtų ar kitokių metalinių daiktų arti

ištraukto iš prietaiso akumuliatoriaus

kontaktų. Užtrumpinus akumuliatoriaus

kontaktus galima nusideginti ar sukelti

f Netinkamai naudojant akumuliatorių, iš jo

gali ištekėti skystis. Venkite kontakto su

šiuo skysčiu. Jei skysčio pateko ant odos,

nuplaukite jį vandeniu, jei pateko į akis –

nedelsdami kreipkitės į gydytoją.

Akumuliatoriaus skystis gali sudirginti ar

f Elektrinį įrankį turi remontuoti tik kvalifi-

kuoti specialistai ir naudoti tik originalias

atsargines dalis. Taip galima garantuoti, jog

elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems

su gręžimo mašinomis ir

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Gręždami su smūgiu, dirbkite su klausos

apsaugos priemonėmis. Nuo triukšmo

poveikio galima prarasti klausą.

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Naudokite su elektriniu įrankiu pateiktas

papildomas rankenas. Nesuvaldžius

elektrinio įrankio, galima susižeisti.

f Darbo metu elektrinį įrankį visuomet būtina

laikyti abiem rankomis ir patikimai stovėti.

Elektrinis įrankis yra saugiau valdomas, kai

laikomas dviem rankomis.

GSR 14,4 VE-2-LI/GSR 18 VE-2-LI/

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Jei atliekate darbus, kurių metu darbo

įrankis arba varžtas gali kliudyti paslėptus

elektros laidus, tai elektrinį įrankį laikykite

už izoliuotų rankenų. Palietus laidą, kuriuo

teka elektros srovė, metalinėse elektrinio

įrankio dalyse gali atsirasti įtampa ir trenkti

f Prieš pradėdami darbą tinkamais ieškikliais

patikrinkite, ar po norimais apdirbti

paviršiais nėra pravestų elektros laidų, dujų

ar vandentiekio vamzdžių. Jei abejojate,

galite pasikviesti į pagalbą vietinius

komunalinių paslaugų teikėjus. Kontaktas su

elektros laidais gali sukelti gaisro bei elektros

smūgio pavojų. Pažeidus dujotiekio vamzdį,

gali įvykti sprogimas. Pažeidus vandentiekio

vamzdį galima pridaryti daugybę nuostolių.

f Jei darbo įrankis įstringa, tuojau pat

išjunkite elektrinį įrankį. Būkite pasirengę

dideliam reakcijos momentui, kuris gali

sukelti atgalinį smūgį. Darbo įrankis gali

– elektrinis įrankis yra pernelyg apkraunamas

– jis yra perkreipiamas apdirbamame ruoši-

f Tvirtai laikykite elektrinį įrankį. Užveržiant ir

atlaisvinant varžtus gali atsirasti trumpalaikis

f Įtvirtinkite ruošinį. Veržimo įranga arba

spaustuvais įtvirtintas ruošinys yra užfiksuo-

jamas žymiai patikimiau nei laikant ruošinį

f Visuomet valykite darbo vietą. Medžiagų

mišiniai yra ypač pavojingi. Spalvotųjų metalų

dulkės gali užsidegti arba sprogti.

f Neardykite akumuliatoriaus. Galimas

trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio,

pvz., taip pat ir nuo ilgo saulės

spindulių poveikio, ugnies, vandens ir

drėgmės. Iškyla sprogimo pavojus.

f Pažeidus akumuliatorių ar netinkamai jį

naudojant, gali išsiveržti garai. Išvėdinkite

patalpą, o jei atsirado negalavimų, kreip-

kitės į gydytoją. Šie garai gali sudirginti

f Akumuliatorių naudokite tik su Jūsų Bosch

elektriniu įrankiu. Tik taip apsaugosite

akumuliatorių nuo pavojingos per didelės

f Naudokite tik originalius Bosch

akumuliatorius, kurių įtampa atitinka jūsų

elektrinio įrankio firminėje lentelėje

nurodytą įtampą. Kitokie akumuliatoriai,

pvz., perdirbti akumuliatoriai, gaminių

imitacijos ar kitų gamintojų akumuliatoriai,

naudojami gali sprogti, sužeisti žmones ir

padaryti turtinės žalos.

OBJ_BUCH-1237-001.book Page 198 Tuesday, July 27, 2010 4:18 PMLietuviškai | 199

Bosch Power Tools 2 609 140 752 | (27.7.10)

Papildomos saugos ir darbo

f Medžiagų, kurių sudėtyje yra švino, kai kurių

rūšių medienos, mineralų ir metalų dulkės

gali būti kenksmingos sveikatai, sukelti

alergines reakcijas, kvėpavimo takų ligas ir

(arba) vėžį. Medžiagas, kuriose yra asbesto,

leidžiama apdoroti tik specialistams.

– Pasirūpinkite geru darbo vietos vėdinimu.

– Rekomenduojama dėvėti kvėpavimo takų

apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdoro-

jamoms medžiagoms taikomų taisyklių.

f Prieš atliekant elektrinio įrankio aptarnavi-

mo darbus (pvz., techninę priežiūrą, kei-

čiant darbo įrankius ir t.t.), o taip pat jį

transportuojant ir sandėliuojant, būtina

nustatyti sukimosi krypties perjungiklį į

vidurinę padėtį. Iškyla pavojus susižeisti

netyčia nuspaudus įjungimo-išjungimo

jungiklį ir elektriniam įrankiui ėmus veikti.

f Akumuliatorius pateikiamas iš dalies

įkrautas. Kad akumuliatorius veiktų visa

galia, prieš pirmąjį naudojimą akumuliatorių

kroviklyje visiškai įkraukite.

f Akumuliatorius yra su NTC temperatūros

kontrolės įtaisu, kuris leidžia įkrauti tik

tada, kai temperatūra yra nuo 0 °C iki

45 °C. Todėl labai pailgėja akumuliatoriaus

eksploatavimo trukmė.

f Perskaitykite kroviklio naudojimo

f Į varžtą įremkite tik išjungtą elektrinį įrankį.

Besisukantys darbo įrankiai gali nuslysti.

f Greičių perjungiklį stumkite tik tada, kai

elektrinis įrankis neveikia.

f Greičių perjungiklį stumkite ir veikimo

režimų perjungiklį sukite visada iki atramos.

Priešingu atveju galite pažeisti elektrinį

f Esant per didelei apkrovai, pvz., kai ilgiau

blokuojamas darbo įrankis, elektroninis

įtaisas elektrinį įrankį išjungia. Įjungus iš

naujo, elektrinį įrankį galima toliau naudoti

pagal numatytą paskirtį. Esant ilgesnei

perkrovai, elektroninis įtaisas elektrinį

įrankį vėl išjungia, kad variklis būtų

apsaugotas nuo sugadinimo.

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę.

Prašome įsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau

naudositės elektriniu įrankiu.

Simbolis Reikšmė Simbolis Reikšmė

Pilkai pažymėta sritis: rankena

(izoliuotas paviršius įrankiui

Perskaitykite visas saugos

nuorodas ir reikalavimus

Prieš pradėdami bet kokius

elektrinio įrankio techninės

priežiūros ar remonto darbus,

išimkite iš jo akumuliatorių

OBJ_BUCH-1237-001.book Page 199 Tuesday, July 27, 2010 4:18 PM200 | Lietuviškai

2 609 140 752 | (27.7.10) Bosch Power Tools

Tiekiamas komplektas

Akumuliatorinis gręžtuvas-suktuvas/

akumuliatorinis smūginis gręžtuvas-suktuvas.

Akumuliatorius, darbo įrankis ir kiti pavaizduoti

ar aprašyti priedai į tiekiamą standartinį

Visą papildomą įrangą rasite mūsų papildomos

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas varžtams įsukti ir

išsukti, medienai, metalui, keramikai ir plastikui

gręžti. GSB taip pat skirtas plytoms, mūrui ir

akmeniui su smūgiu gręžti.

Gaminio techniniai duomenys pateikti lentelėje,

Atkreipkite dėmesį į jūsų elektrinio įrankio

gaminio numerį, nes kai kurių elektrinių įrankių

modelių pavadinimai gali skirtis.

Judėjimo kryptis Reakcijos jėgos kryptis

Gręžimas ir sukimas Smūginis gręžimas

Mažas sūkių skaičius Didelis sūkių skaičius

Įjungimas Išjungimas

Reversas Draudžiamas veiksmas

Akumuliatoriaus talpa

U Nominalioji įtampa n

1 Tuščiosios eigos sūkių skaičius

2 Tuščiosios eigos sūkių skaičius

Ø Maks gręžinio skersmuo Ø Maks. varžtų Ø

Griebtuvo kumštelių praskėtimo

pA Garso slėgio lygis

Vibracijos emisijos vertė

Simbolis Reikšmė Simbolis Reikšmė

OBJ_BUCH-1237-001.book Page 200 Tuesday, July 27, 2010 4:18 PMLietuviškai | 201

Bosch Power Tools 2 609 140 752 | (27.7.10)

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai

duomenys“ aprašytas gaminys atitinka žemiau

pateiktus standartus ir norminius dokumentus:

EN 60745 pagal Direktyvų 2004/108/EB,

2006/42/EB reikalavimus.

Techninė byla laikoma:

Informacija apie triukšmą ir

Gaminio matavimų vertės pateiktos lentelėje,

Triukšmo ir vibracijos bendrosios vertės (trijų

krypčių atstojamasis vektorius) nustatytos pagal

Šioje instrukcijoje pateiktas vibracijos lygis buvo

išmatuotas pagal EN 60745 normoje standar-

tizuotą matavimo metodą, ir lyginant elektrinius

įrankius jį galima naudoti. Jis skirtas vibracijos

poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius

elektrinio įrankio naudojimo atvejus. Tačiau

jeigu elektrinis įrankis naudojamas kitokiai

paskirčiai, su kitokiais darbo įrankiais arba jeigu

jis nepakankamai techniškai prižiūrimas, vibra-

cijos lygis gali kisti. Tokiu atveju vibracijos povei-

kis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam

tikrą darbo laiką, reikia atsižvelgti ir į laiką, per

kurį elektrinis įrankis buvo išjungtas arba, nors ir

veikė, bet nebuvo naudojamas. Tai įvertinus,

vibracijos poveikis per visą darbo laiką žymiai

Dirbančiajam nuo vibracijos poveikio apsaugoti

paskirkite papildomas apsaugos priemones,

pvz.: elektrinių ir darbo įrankių techninę priežiū-

rą, rankų šildymą, darbo eigos organizavimą.

Montavimas ir naudojimas

Dr. Egbert Schneider

Veiksmas Pav. Puslapis

Akumuliatoriaus išėmimas 1 218

Akumuliatoriaus įdėjimas 2 218

Akumuliatoriaus įkrovos būklės tikrinimas 3 218

Papildomos rankenos pasukimas 4 219

Darbo įrankio tvirtinimas 5 219

Sukimosi krypties keitimas 6 220

Sukimo momento pasirinkimas 7 220

Gręžimo padėties pasirinkimas 8 221

Veikimo režimo pasirinkimas 9 221

Mechaninis greičių perjungimas 10 221

Įjungimas arba išjungimas 11 222

Papildomos įrangos pasirinkimas – 223

OBJ_BUCH-1237-001.book Page 201 Tuesday, July 27, 2010 4:18 PM202 | Lietuviškai

2 609 140 752 | (27.7.10) Bosch Power Tools

Priežiūra ir valymas

f Reguliariai valykite elektrinį įrankį ir venti-

liacines angas jo korpuse, tuomet galėsite

dirbti kokybiškai ir saugiai.

Po kiekvieno naudojimo nuvalykite elektrinį

įrankį, įrankių įtvarą ir elektrinio įrankio bei

akumuliatoriaus ventiliacines angas.

Klientų aptarnavimo skyrius ir

klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus

į klausimus, susijusius su jūsų gaminio remontu,

technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines

Bosch klientų konsultavimo tarnybos specialis-

tai mielai jums patars gaminių ir papildomos

įrangos pirkimo, naudojimo bei nustatymo klau-

Ieškant informacijos ir užsakant atsargines dalis

būtina nurodyti dešimtženklį gaminio užsakymo

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Akumuliatorius siųskite tik tada, jei nepažeistas

korpusas. Apklijuokite kontaktus ir supakuokite

akumuliatorių taip, kad jis pakuotėje nejudėtų.

Siunčiant ličio jonų akumuliatorius gali būti

privalomas ypatingas ženklinimas. Laikykitės

galiojančių nacionalinių taisyklių.

Elektriniai įrankiai, akumuliatoriai, papildoma

įranga ir pakuotės turi būti ekologiškai

Elektrinių įrankių, akumuliatorių bei baterijų

nemeskite į buitinių atliekų konteinerius!

Pagal Europos direktyvą

2002/96/EB dėl elektros ir

elektroninės įrangos atliekų ir šios

direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami

elektriniai įrankiai turi būti

surenkami atskirai ir perdirbami aplinkai

Susidėvėję akumuliatoriai ir akumuliatoriai su

defektais turi būti perdirbti pagal Direktyvos

2006/66/EB reikalavimus.
