NÁVOD NA OBSLUHU GSB 18 VE2LI BOSCH

sk Pôvodný návod na použitie

k tomu určené elektronářadí. S vhodným

určené akumulátory. Použití jiných

kvalifikovaným odborným personálem a

2002/96/ES o starých

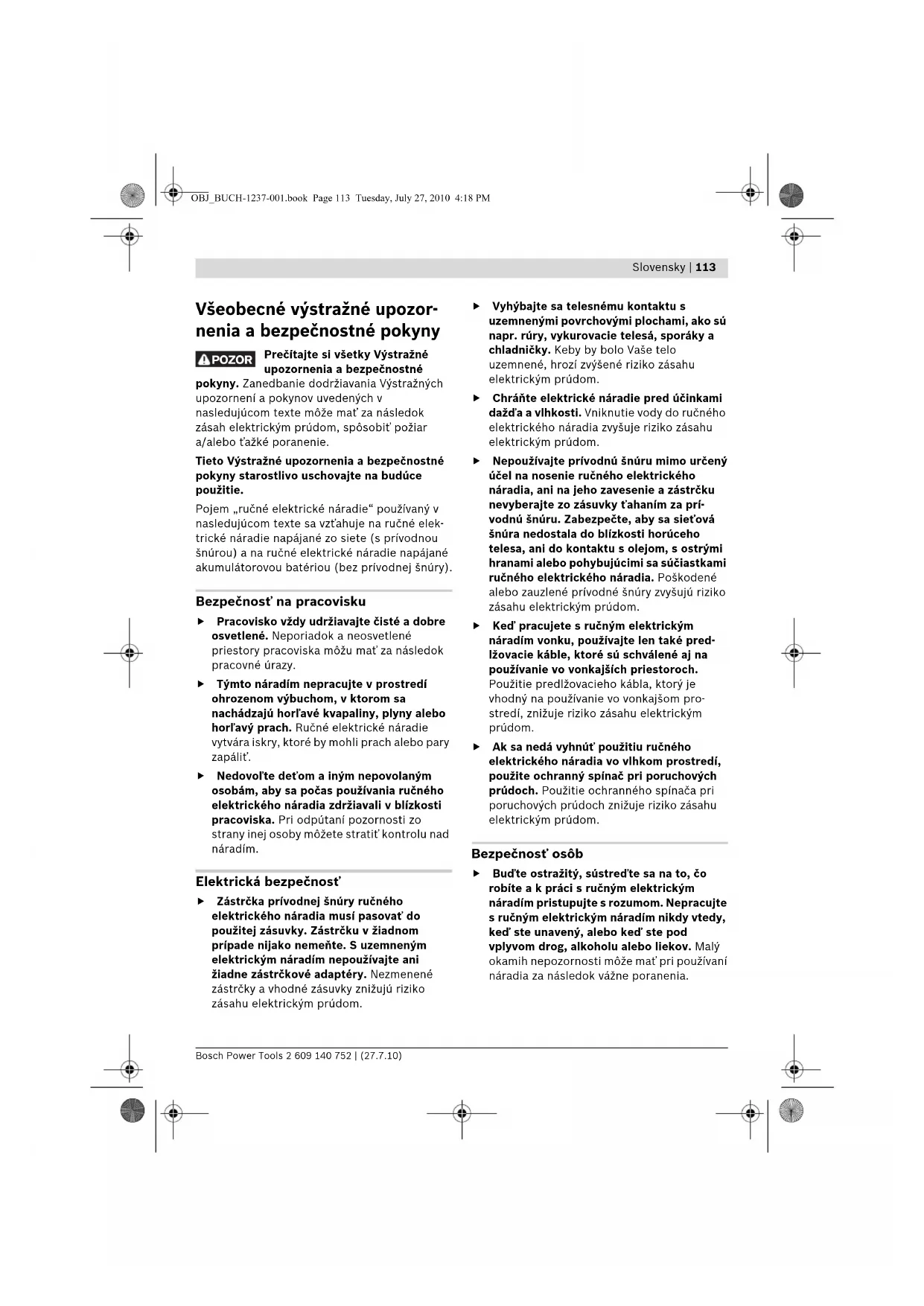

Všeobecné výstražné upozor-

nenia a bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie dodržiavania Výstražných

upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok

zásah elektrickým prúdom, spôsobiť požiar

a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné

Pojem „ručné elektrické náradie“ používaný v

nasledujúcom texte sa vzťahuje na ručné elek-

trické náradie napájané zo siete (s prívodnou

šnúrou) a na ručné elektrické náradie napájané

akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

f Pracovisko vždy udržiavajte čisté a dobre

osvetlené. Neporiadok a neosvetlené

priestory pracoviska môžu mať za následok

f Týmto náradím nepracujte v prostredí

ohrozenom výbuchom, v ktorom sa

nachádzajú horľavé kvapaliny, plyny alebo

horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary

f Nedovoľte deťom a iným nepovolaným

osobám, aby sa počas používania ručného

elektrického náradia zdržiavali v blízkosti

pracoviska. Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad

Elektrická bezpečnosť

f Zástrčka prívodnej šnúry ručného

elektrického náradia musí pasovať do

použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným

elektrickým náradím nepoužívajte ani

žiadne zástrčkové adaptéry. Nezmenené

zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

f Vyhýbajte sa telesnému kontaktu s

uzemnenými povrchovými plochami, ako sú

f Chráňte elektrické náradie pred účinkami

dažďa a vlhkosti. Vniknutie vody do ručného

elektrického náradia zvyšuje riziko zásahu

f Nepoužívajte prívodnú šnúru mimo určený

účel na nosenie ručného elektrického

náradia, ani na jeho zavesenie a zástrčku

nevyberajte zo zásuvky ťahaním za prí-

vodnú šnúru. Zabezpečte, aby sa sieťová

šnúra nedostala do blízkosti horúceho

telesa, ani do kontaktu s olejom, s ostrými

hranami alebo pohybujúcimi sa súčiastkami

ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko

zásahu elektrickým prúdom.

f Keď pracujete s ručným elektrickým

náradím vonku, používajte len také pred-

lžovacie káble, ktoré sú schválené aj na

používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je

vhodný na používanie vo vonkajšom pro-

stredí, znižuje riziko zásahu elektrickým

elektrického náradia vo vlhkom prostredí,

použite ochranný spínač pri poruchových

prúdoch. Použitie ochranného spínača pri

f Buďte ostražitý, sústreďte sa na to, čo

robíte a k práci s ručným elektrickým

náradím pristupujte s rozumom. Nepracujte

s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod

vplyvom drog, alkoholu alebo liekov. Malý

okamih nepozornosti môže mať pri používaní

náradia za následok vážne poranenia.

POZOR OBJ_BUCH-1237-001.book Page 113 Tuesday, July 27, 2010 4:18 PM114 | Slovensky

2 609 140 752 | (27.7.10) Bosch Power Tools

f Noste osobné ochranné pomôcky a

používajte vždy ochranné okuliare. Nosenie

osobných ochranných pomôcok, ako je

ochranná dýchacia maska, bezpečnostná

pracovná obuv. ochranná prilba alebo

chrániče sluchu, podľa druhu ručného

elektrického náradia a spôsobu jeho použitia

znižujú riziko poranenia.

f Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do činnosti.

Pred zasunutím zástrčky do zásuvky

a/alebo pred pripojením akumulátora, pred

chytením alebo prenášaním ručného

elektrického náradia sa vždy presvedčte sa,

či je ručné elektrické náradie vypnuté. Ak

budete mať pri prenášaní ručného

elektrického náradia prst na vypínači, alebo

ak ručné elektrické náradie pripojíte na

elektrickú sieť zapnuté, môže to mať za

f Skôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na

skrutky. Nastavovací nástroj alebo kľúč,

ktorý sa nachádza v rotujúcej časti ručného

elektrického náradia, môže spôsobiť vážne

f Vyhýbajte sa abnormálnym polohám tela.

Zabezpečte si pevný postoj, a neprestajne

udržiavajte rovnováhu. Takto budete môcť

ručné elektrické náradie v neočakávaných

situáciách lepšie kontrolovať.

f Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe

šperky. Vyvarujte sa toho, aby so Vaše

vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev,

dlhé vlasy alebo šperky môžu byť zachytené

rotujúcimi časťami ručného elektrického

f Ak sa dá na ručné elektrické náradie na-

montovať odsávacie zariadenie a zariadenie

na zachytávanie prachu, presvedčte sa, či

sú dobre pripojené a správne používané.

Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje

riziko ohrozenia zdravia prachom.

elektrického náradia a manipulácia s

f Ručné elektrické náradie nikdy nepreťa-

žujte. Používajte také elektrické náradie,

ktoré je určené pre daný druh práce.

Pomocou vhodného ručného elektrického

náradia budete pracovať lepšie a bezpeč-

nejšie v uvedenom rozsahu výkonu náradia.

f Nepoužívajte nikdy také ručné elektrické

náradie, ktoré má pokazený vypínač.

Náradie, ktoré sa už nedá zapnúť alebo

vypnúť, je nebezpečné a treba ho zveriť do

f Skôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo

skôr, ako odložíte náradie, vždy vytiahnite

zástrčku sieťovej šnúry zo zásuvky. Toto

preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného

elektrického náradia.

f Nepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo dosahu

detí. Nedovoľte používať pneumatické

náradie osobám, ktoré s ním nie sú dôverne

oboznámené, alebo ktoré si neprečítali

tieto Pokyny. Ručné elektrické náradie je

nebezpečné vtedy, keď ho používajú

f Ručné elektrické náradie starostlivo oše-

trujte. Kontrolujte, či pohyblivé súčiastky

bezchybne fungujú alebo či neblokujú, či

nie sú zlomené alebo poškodené niektoré

súčiastky, ktoré by mohli negatívne

ovplyvňovať správne fungovanie ručného

elektrického náradia. Pred použitím náradia

dajte poškodené súčiastky vymeniť. Veľa

nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

f Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami majú menšiu

tendenciu k zablokovaniu a ľahšie sa dajú

f Používajte ručné elektrické náradie,

príslušenstvo, nastavovacie nástroje a pod.

podľa týchto výstražných upozornení a

bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky

a činnosť, ktorú budete vykonávať.

Používanie ručného elektrického náradia na

iný účel ako na predpísané použitie môže

viesť k nebezpečným situáciám.

Starostlivé používanie

akumulátorového ručného elektrického

náradia a manipulácia s ním

f Akumulátory nabíjajte len v takých na-

bíjačkách, ktoré odporúča výrobca aku-

nabíjanie určitého druhu akumulátorov, na

nebezpečenstvo požiaru.

f Do elektrického náradia používajte len

príslušné určené akumulátory. Používanie

iných akumulátorov môže mať za následok

poranenie a nebezpečenstvo požiaru.

f Nepoužívané akumulátory neuschovávajte

tak, aby mohli prísť do styku s kan-

celárskymi sponkami, mincami, kľúčmi,

klincami, skrutkami alebo s inými drobnými

kovovými predmetmi, ktoré by mohli

spôsobiť premostenie kontaktov. Skrat

medzi kontaktmi akumulátora môže mať za

následok popálenie alebo vznik požiaru.

f Z akumulátora môže pri nesprávnom

používaní vytekať kvapalina. Vyhýbajte sa

kontaktu s touto kvapalinou. Po náhodnom

kontaktu s očami, po výplachu očí

vyhľadajte aj lekára. Unikajúca kvapalina z

akumulátora môže mať za následok

podráždenie pokožky alebo popáleniny.

f Ručné elektrické náradie dávajte opravovať

len kvalifikovanému personálu, ktorý

používa originálne náhradné súčiastky. Tým

sa zabezpečí, že bezpečnosť náradia zostane

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Pri vŕtaní s príklepom používajte chrániče

sluchu. Pôsobenie hluku môže mať za

následok stratu sluchu.

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Používajte prídavné rukoväte, ktoré Vám

boli dodané s náradím. Strata kontroly nad

náradím môže mať za následok poranenie.

f Pri práci držte ručné elektrické náradie

pevne oboma rukami a zabezpečte si

stabilný postoj. Pomocou dvoch rúk sa ručné

f Držte ručné elektrické náradie len za

izolované plochy rukovätí, ak vykonávate

takú prácu, pri ktorej by mohli použitý

pracovný nástroj alebo skrutka natrafiť na

skryté elektrické vedenia. Kontakt s

elektrickým vedením, ktoré je pod napätím,

môže dostať pod napätie aj kovové súčiastky

náradia a spôsobiť zásah elektrickým

f Používajte vhodné prístroje na vyhľadáva-

nie skrytých elektrickým vedení a potrubí,

aby ste ich nenavŕtali, alebo sa obráťte na

miestne energetické podniky. Kontakt s

elektrickým vodičom pod napätím môže spô-

sobiť požiar alebo mať za následok zásah

elektrickým prúdom. Poškodenie plynového

potrubia môže mať za následok explóziu.

Preniknutie do vodovodného potrubia spô-

f Keď sa pracovný nástroj zablokuje, ručné

elektrické náradie okamžite vypnite. Buďte

pripravený na vznik intenzívnych reakčných

momentov, ktoré spôsobia spätný ráz

náradia. Pracovný nástroj sa zablokuje v

– ručné elektrické náradie je preťažené alebo

– je vzpriečené v obrábanom obrobku.

OBJ_BUCH-1237-001.book Page 115 Tuesday, July 27, 2010 4:18 PM116 | Slovensky

2 609 140 752 | (27.7.10) Bosch Power Tools

f Pri práci ručné elektrické náradie dobre

držte. Pri uťahovaní a uvoľňovaní skrutiek

môžu krátkodobo vznikať veľké reakčné

f Zabezpečte obrobok. Obrobok upnutý po-

mocou upínacieho zariadenia alebo zveráka

je bezpečnejší ako obrobok pridržiavaný

f Udržiavajte svoje pracovisko v čistote.

Mimoriadne nebezpečné sú zmesi rôznych

materiálov. Prach z ľahkých kovov sa môže

ľahko zapáliť alebo explodovať.

f Akumulátor neotvárajte. Hrozí nebezpe-

čenstvo skratovania.

Chráňte akumulátor pred horúčavou,

napr. aj pred trvalým slnečným

žiarením, pred ohňom, vodou a

vlhkosťou. Hrozí nebezpečenstvo

f Po poškodení akumulátora alebo v prípade

neodborného používania môžu z akumulá-

tora vystupovať škodlivé výpary. Zabez-

pečte prívod čerstvého vzduchu a v prípade

nevoľnosti vyhľadajte lekársku pomoc.

Tieto výpary môžu podráždiť dýchacie cesty.

f Používajte tento akumulátor iba spolu s

Vaším ručným elektrickým náradím Bosch.

Len takto bude akumulátor chránený pred

nebezpečným preťažením.

f Používajte len originálne akumulátory Bosch s

napätím, ktoré je uvedené na štítku Vášho

ručného elektrického náradia. Pri použití iných

akumulátorov, napríklad rôznych

napodobnenín, upravovaných akumulátorov

alebo výrobkov iných firiem, hrozí

nebezpečenstvo poranenia alebo vznik vecných

škôd následkom výbuchu akumulátora.

Ďalšie bezpečnostné a

f Rôzne druhy prachu a materiálov, ako sú

napríklad nátery s obsahom olova, niektoré

druhy dreva, minerály a kovy, môžu byť

zdraviu škodlivé a vyvolávať alergické

reakcie, spôsobovať ochorenia dýchacích

ciest a/alebo rakovinu. Materiál, ktorý

obsahuje azbest, smú opracovávať len

špeciálne vyškolení pracovníci.

– Postarajte sa o dobré vetranie svojho

– Odporúčame Vám používať ochrannú

dýchaciu masku s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týka-

júce sa konkrétneho obrábaného materiálu.

f Pred každou prácou na ručnom elektrickom

strednej polohy. V prípade neúmyselného

náhodného zapnutia vypínača hrozí

nebezpečenstvo poranenia.

f Akumulátor sa dodáva v čiastočne nabitom

stave. Aby ste zaručili plný výkon

akumulátora, pred prvým použitím

akumulátor v nabíjačke úplne nabite.

f Akumulátor je vybavený tepelnou poistkou

NTC, ktorá dovolí nabíjanie akumulátora len

v rozsahu teplôt medzi 0 °C a 45 °C. Vďaka

tomu sa dosiahne vyššia životnosť

f Prečítajte si Návod na používanie nabíjačky.

f Ručné elektrické náradie prikladajte na

skrutku iba vo vypnutom stave. Otáčajúce

sa pracovné nástroje by sa mohli zošmyknúť.

f S prepínačom rýchlostných stupňov

manipulujte len vtedy, keď je náradie

f Posúvajte prepínač rýchlostných stupňov,

resp. otáčajte prepínač pracovných režimov

vždy až na doraz. V opačnom prípade by sa

mohlo ručné elektrické náradie poškodiť.

f V prípade silného zaťaženia, resp. pri

dlhšom blokovaní pracovného nástroja

zabudovaná elektronika ručné elektrické

náradie vypne. Po novom zapnutí sa dá

ručné elektrické náradie opäť používať

podľa určenia. Ak preťaženie pretrváva,

ručné elektrické náradie sa opätovne

vypne, aby sa zabránilo poškodeniu motora.

Nasledujúce symboly sú na čítanie a pochopenie tohto Návodu na používanie veľmi dôležité. Dobre

si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude

pomáhať lepšie a bezpečnejšie používať toto ručné elektrické náradie.

vŕtací skrutkovač/akumulátorový

príklepový vŕtací skrutkovač

šedo označená oblasť: Rukoväť

(izolovaná plocha rukoväte)

Prečítajte si všetky

elektrickom náradí z neho

Smer pohybu Smer reakcie

Vŕtanie a skrutkovanie Vŕtanie s príklepom

Nízky počet obrátok Vysoký počet obrátok

Pravobežný/ľavobežný chod Zakázaný druh manipulácie

Kapacita akumulátora

S Frekvencia príklepu

1 Počet voľnobežných obrátok

(1. rýchlostný stupeň)

2 Počet voľnobežných obrátok

(2. rýchlostný stupeň)

M max. krútiaci moment podľa

Upínací rozsah skľučovadla Hmotnosť podľa

K Nepresnosť merania a

Hodnota emisie vibrácií

Akumulátorový vŕtací skrutkovač/akumulátorový

príklepový vŕtací skrutkovač.

Akumulátor, pracovný nástroj a ďalšie

zobrazené alebo popísané príslušenstvo

nepatria do štandardnej základnej výbavy

Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

Používanie podľa určenia

Toto ručné elektrické náradie je určené na

zaskrutkovávanie a uvoľňovanie skrutiek ako aj

na vŕtanie do dreva, kovu, keramiky a plastov.

Typ GSB je okrem toho vhodný aj na vŕtanie s

príklepom do tehál, muriva a do prírodného

Technické údaje produktu sú uvedené v tabuľke

Všimnite si láskavo vecné číslo na typovom

štítku svojho ručného elektrického náradia.

Obchodné názvy jednotlivých produktov sa

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole

popísaný výrobok „Technické údaje“ sa zhoduje

s nasledujúcimi normami alebo normatívnymi

dokumentami: EN 60745 podľa ustanovení

smerníc 2004/108/ES, 2006/42/ES.

Súbory technickej dokumentácie sa nachádzajú

Namerané hodnoty produktu sú uvedené v

tabuľke na strane 216–217.

Celkové hodnoty hluku a vibrácií (súčet vektorov

troch smerov) zisťované podľa normy EN 60745.

Úroveň kmitov uvedená v týchto pokynoch bola

nameraná podľa meracieho postupu uvedeného

v norme EN 60745 a možno ju používať na

vzájomné porovnávanie rôznych typov ručného

elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné

druhy používania tohto ručného elektrického

náradia. Avšak v takých prípadoch, keď sa toto

ručné elektrické náradie použije na iné druhy

použitia, s odlišnými pracovnými nástrojmi

alebo sa podrobuje nedostatočnej údržbe, môže

sa hladina zaťaženia vibráciami od týchto hod-

nôt odlišovať. To môže výrazne zvýšiť zaťaženie

vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas

určitého časového úseku práce s náradím treba

zohľadniť doby, počas ktorých je ručné

elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepou-

žíva. To môže výrazne redukovať zaťaženie

vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pre

účinkami zaťaženia vibráciami vykonajte ďalšie

bezpečnostné opatrenia, ako sú napríklad:

údržba ručného elektrického náradia a použí-

vaných pracovných nástrojov, zabezpečenie

zachovania teploty rúk, organizácia jednotlivých

f Ručné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste

mohli pracovať kvalitne a bezpečne.

Po každom použití vyčistite pracovný nástroj,

upínací mechanizmus – skľučovadlo a vetracie

otvory ručného elektrického náradia a takisto

vetracie otvory akumulátora.

Servisné stredisko Vám odpovie na otázky

týkajúce sa opravy a údržby Vášho produktu ako

aj náhradných súčiastok. Rozložené obrázky a

informácie k náhradným súčiastkam nájdete aj

Tím poradenskej služby pre zákazníkov Bosch

Vám rád pomôže aj pri problémoch týkajúcich sa

kúpy a nastavenia produktov a príslušenstva.

Pri všetkých dopytoch a objednávkach náhrad-

ných súčiastok uvádzajte bezpodmienečne

10-miestne vecné číslo uvedené na typovom

Akumulátory zasielajte s náradím iba vtedy, ak

nemajú poškodený obal. Otvorené kontakty

prelepte a akumulátor zabaľte tak, aby sa v

obale nemohol posúvať.

Pri zasielaní lítiovo-iónových akumulátorov môže

existovať povinnosť označenia takejto zásielky,

rešpektujte pritom láskavo platné národné

Cieľ činnosti Obrázok Strana

Demontáž akumulátora 1 218

Vloženie akumulátora 2 218

Kontrola stavu nabitia akumulátora 3 218

Otočenie prídavnej rukoväte 4 219

Montáž pracovného nástroja 5 219

Nastavenie smeru otáčania 6 220

Mechanické prepínanie rýchlostných stupňov 10 221

Zapnutie/vypnutie 11 222

Voľba príslušenstva – 223

2 609 140 752 | (27.7.10) Bosch Power Tools

Ručné elektrické náradie, príslušenstvo a obal

treba dať na recykláciu zodpovedajúcu ochrane

životného prostredia.

Neodhadzujte ručné elektrické náradie ani

akumulátory/batérie do komunálneho odpadu!

Podľa Európskej smernice

2002/96/ES o starých

elektrických a elektronických

výrobkoch a podľa jej aplikácií v

národnom práve sa musia už

nepoužiteľné elektrické náradia

zbierať separovane a treba ich dávať na

recykláciu zodpovedajúcu ochrane životného

Podľa smernice 2006/66/ES sa musia poško-

dené alebo opotrebované akumulátory/batérie
