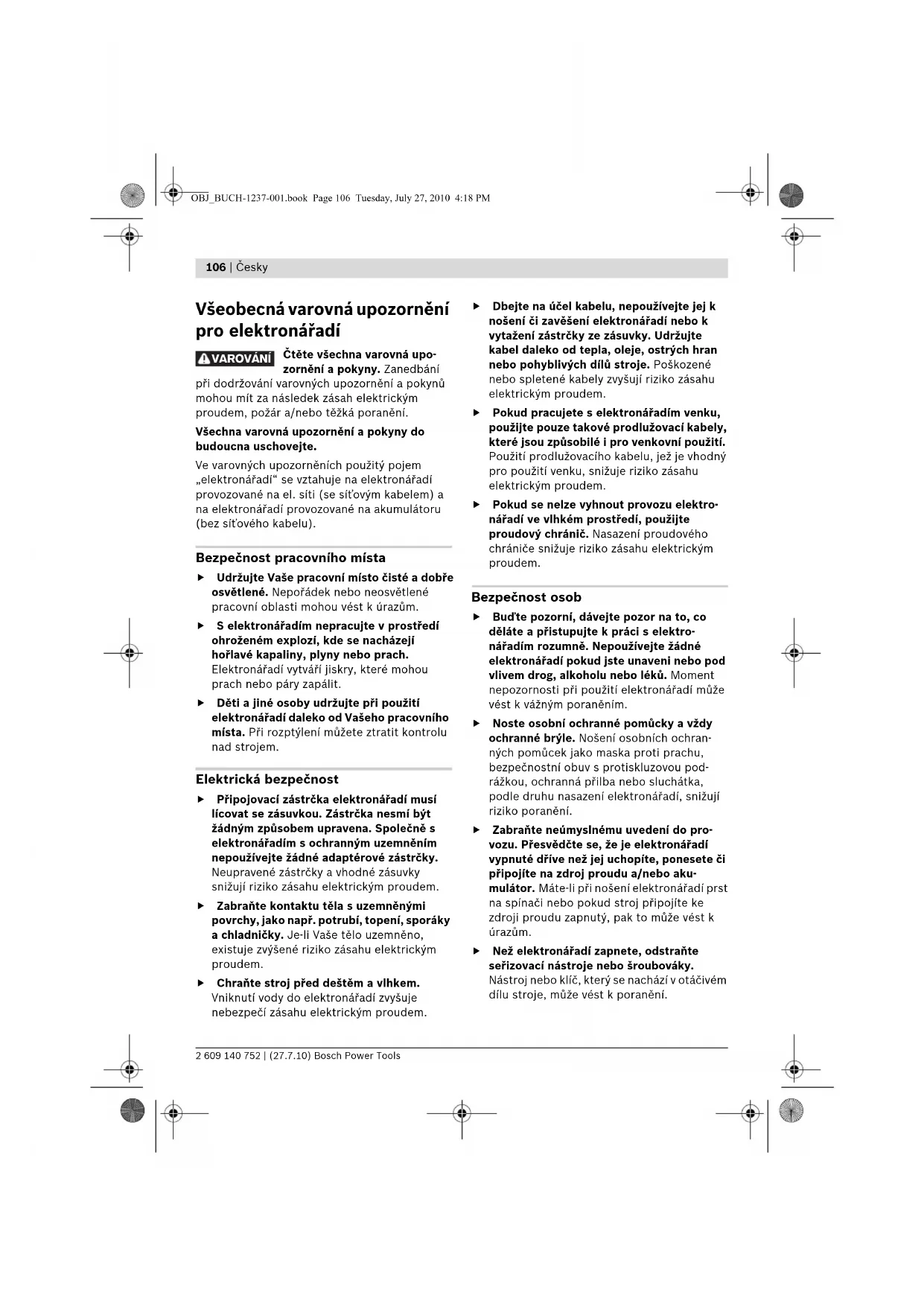

Všeobecná varovná upozornění

Čtěte všechna varovná upo-

zornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů

mohou mít za následek zásah elektrickým

proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do

budoucna uschovejte.

Ve varovných upozorněních použitý pojem

„elektronářadí“ se vztahuje na elektronářadí

provozované na el. síti (se síťovým kabelem) a

na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

f Udržujte Vaše pracovní místo čisté a dobře

osvětlené. Nepořádek nebo neosvětlené

pracovní oblasti mohou vést k úrazům.

f S elektronářadím nepracujte v prostředí

ohroženém explozí, kde se nacházejí

hořlavé kapaliny, plyny nebo prach.

Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

f Děti a jiné osoby udržujte při použití

elektronářadí daleko od Vašeho pracovního

místa. Při rozptýlení můžete ztratit kontrolu

Elektrická bezpečnost

f Připojovací zástrčka elektronářadí musí

lícovat se zásuvkou. Zástrčka nesmí být

žádným způsobem upravena. Společně s

elektronářadím s ochranným uzemněním

nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky

snižují riziko zásahu elektrickým proudem.

f Zabraňte kontaktu těla s uzemněnými

povrchy, jako např. potrubí, topení, sporáky

a chladničky. Je-li Vaše tělo uzemněno,

existuje zvýšené riziko zásahu elektrickým

f Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektronářadí zvyšuje

nebezpečí zásahu elektrickým proudem.

f Dbejte na účel kabelu, nepoužívejte jej k

nošení či zavěšení elektronářadí nebo k

vytažení zástrčky ze zásuvky. Udržujte

kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené

nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem.

f Pokud pracujete s elektronářadím venku,

použijte pouze takové prodlužovací kabely,

které jsou způsobilé i pro venkovní použití.

Použití prodlužovacího kabelu, jež je vhodný

pro použití venku, snižuje riziko zásahu

elektrickým proudem.

f Pokud se nelze vyhnout provozu elektro-

nářadí ve vlhkém prostředí, použijte

proudový chránič. Nasazení proudového

chrániče snižuje riziko zásahu elektrickým

f Buďte pozorní, dávejte pozor na to, co

děláte a přistupujte k práci s elektro-

nářadím rozumně. Nepoužívejte žádné

elektronářadí pokud jste unaveni nebo pod

vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může

vést k vážným poraněním.

f Noste osobní ochranné pomůcky a vždy

ochranné brýle. Nošení osobních ochran-

ných pomůcek jako maska proti prachu,

bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka,

podle druhu nasazení elektronářadí, snižují

f Zabraňte neúmyslnému uvedení do pro-

vozu. Přesvědčte se, že je elektronářadí

vypnuté dříve než jej uchopíte, ponesete či

připojíte na zdroj proudu a/nebo aku-

mulátor. Máte-li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke

zdroji proudu zapnutý, pak to může vést k

f Než elektronářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky.

Nástroj nebo klíč, který se nachází v otáčivém

dílu stroje, může vést k poranění.

OBJ_BUCH-1237-001.book Page 106 Tuesday, July 27, 2010 4:18 PMČesky | 107

Bosch Power Tools 2 609 140 752 | (27.7.10)

f Vyvarujte se abnormálního držení těla.

Zajistěte si bezpečný postoj a udržujte vždy

rovnováhu. Tím můžete elektronářadí v

neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenoste žádný volný

oděv nebo šperky. Vlasy, oděv a rukavice

udržujte daleko od pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vlasy mohou

být zachyceny pohybujícími se díly.

f Lze-li namontovat odsávací či zachycující

přípravky, přesvědčte se, že jsou připojeny

a správně použity. Použití odsávání prachu

může snížit ohrožení prachem.

Svědomité zacházení a používání

f Stroj nepřetěžujte. Pro svou práci použijte

k tomu určené elektronářadí. S vhodným

elektronářadím budete pracovat v udané

oblasti výkonu lépe a bezpečněji.

f Nepoužívejte žádné elektronářadí, jehož

spínač je vadný. Elektronářadí, které nelze

zapnout či vypnout je nebezpečné a musí se

f Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte

zástrčku ze zásuvky a/nebo odstraňte

akumulátor. Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.

f Uchovávejte nepoužívané elektronářadí

mimo dosah dětí. Nenechte stroj používat

osobám, které se strojem nejsou

seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

f Pečujte o elektronářadí svědomitě.

Zkontrolujte, zda pohyblivé díly stroje

bezvadně fungují a nevzpřičují se, zda díly

nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené

díly nechte před nasazením stroje opravit.

Mnoho úrazů má příčinu ve špatně

udržovaném elektronářadí.

f Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s ostrými

řeznými hranami se méně vzpřičují a dají se

f Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto

pokynů. Respektujte přitom pracovní

podmínky a prováděnou činnost. Použití

elektronářadí pro jiné než určující použití

může vést k nebezpečným situacím.

Svědomité zacházení a používání

akumulátorového nářadí

f Akumulátory nabíjejte pouze v nabíječce,

která je doporučena výrobcem. Pro

nabíječku, která je vhodná pro určitý druh

akumulátorů, existuje nebezpečí požáru, je-li

používána s jinými akumulátory.

f Do elektronářadí používejte pouze k tomu

určené akumulátory. Použití jiných

akumulátorů může vést k poraněním a

f Nepoužívaný akumulátor uchovávejte mimo

kancelářské sponky, mince, klíče, hřebíky,

šrouby nebo jiné drobné kovové předměty,

které mohou způsobit přemostění

kontaktů. Zkrat mezi kontakty akumulátoru

může mít za následek opáleniny nebo požár.

f Při špatném použití může z akumulátoru

vytéci kapalina. Zabraňte kontaktu s ní.

Při náhodném kontaktu opláchněte místo

vodou. Pokud kapalina vnikne do očí,

navštivte navíc i lékaře. Vytékající

akumulátorová kapalina může způsobit

podráždění pokožky nebo popáleniny.

f Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a

pouze s originálními náhradními díly. Tím

bude zajištěno, že bezpečnost stroje zůstane

Bezpečnostní předpisy pro

vrtačky a šroubováky

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Při příklepovém vrtání noste ochranu

sluchu. Působení hluku může způsobit ztrátu

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Používejte přídavné rukojeti dodávané s

elektronářadím. Ztráta kontroly může vést ke

f Elektronářadí držte při práci pevně oběma

rukama a zajistěte si bezpečný postoj.

Oběma rukama je elektronářadí vedeno

GSR 14,4 VE-2-LI/GSR 18 VE-2-LI/

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Pokud provádíte práce, při nichž může

nasazovací nástroj nebo šroub zasáhnout

skrytá elektrická vedení, pak stroj držte na

na izolovaných plochách rukojeti. Kontakt s

elektrickým vedením pod napětím může

uvést napětí i na kovové díly stroje a vést k

zásahu elektrickým proudem.

f Použijte vhodná hledací zařízení k vyhledání

skrytých rozvodných vedení nebo přizvěte

místní dodavatelskou společnost. Kontakt s

elektrickým vedením může vést k požáru a

elektrickému úderu. Poškození plynového

vedení může vést k explozi. Proniknutí do

vodovodního potrubí způsobí věcné škody.

f Elektronářadí okamžitě vypněte, pokud se

nasazovací nástroj zablokuje. Buďte

připraveni na vysoké reakční momenty,

které způsobují zpětný ráz. Nasazovací

nástroj se zablokuje když:

– je elektronářadí přetížené nebo

– se v opracovávaném obrobku vzpříčí.

f Držte elektronářadí pevně. Při utahování a

povolování šroubů se mohou krátkodobě

vyskytovat vysoké reakční momenty.

f Zajistěte obrobek. Obrobek pevně uchycený

upínac ím přípravkem nebo svěrákem je držen

bezpečněji než Vaší rukou.

f Udržujte své pracovní místo čisté. Směsi

materiálů jsou obzvlášť škodlivé. Prach

lehkých kovů může hořet nebo explodovat.

f Neotvírejte akumulátor. Existuje nebezpečí

Chraňte akumulátor před horkem,

např. i před trvalým slunečním

zářením, ohněm, vodou a vlhkostí.

Existuje nebezpečí výbuchu.

f Při poškození a nesprávném použití akumu-

látoru mohou vystupovat páry. Přivádějte

čerstvý vzduch a při potížích vyhledejte

lékaře. Páry mohou dráždit dýchací cesty.

f Používejte akumulátor pouze ve spojení s

Vaším elektronářadím Bosch. Jen tak bude

akumulátor chráněn před nebezpečným

f Používejte pouze originální akumulátory

Bosch s napětím uvedeným na typovém

štítku Vašeho elektronářadí. Při používání

jiných akumulátorů, např. napodobenin,

přepracovaných akumulátorů nebo cizích

výrobků, existuje nebezpečí zranění a též

věcných škod díky explodujícím

Další bezpečnostní a pracovní

f Prach materiálů jako jsou nátěry s obsahem

olova, některé druhy dřeva, nerostů a kovů

mohou být zdraví škodlivé a mohou vést k

alergickým reakcím, onemocněním

dýchacích cest a/nebo k rakovině. Materiál

s obsahem azbestu smějí opracovávat jen

– Pečujte o dobré větrání pracovního

– Je doporučeno nosit ochrannou dýchací

masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro

opracovávané materiály.

f Před každou prací na elektronářadí (např.

údržba, výměna nástroje apod.) a též při

jeho přepravě a uložení dejte přepínač

směru otáčení do střední polohy. Při

neúmyslném stlačení spínače existuje

f Akumulátor se expeduje částečně nabitý.

Pro zajištění plného výkonu akumulátoru jej

před prvním nasazením úplně v nabíječce

f Akumulátor je vybavený hlídáním teploty

NTC, které dovolí nabíjení pouze v

teplotním rozsahu mezi 0 °C a 45 °C. Tím

se dosáhne vysoké životnosti akumulátoru.

f Čtěte návod k obsluze nabíječky.

OBJ_BUCH-1237-001.book Page 108 Tuesday, July 27, 2010 4:18 PMČesky | 109

Bosch Power Tools 2 609 140 752 | (27.7.10)

f Na šroub nasaďte pouze vypnuté

elektronářadí. Otáčející se nasazovací

nástroje mohou sklouznout.

f Přepínač volby převodu ovládejte pouze za

stavu klidu elektronářadí.

f Přepínač volby chodu posuňte resp. přepínač

volby druhu provozu otočte vždy až na doraz.

Elektronářadí se jinak může poškodit.

f Při příliš silném zatížení, např. delším

zablokováním nasazovacího nástroje,

elektronika vypne elektronářadí. Po novém

zapnutí lze elektronářadí opět podle určení

používat. Při neustávajícím přetížení se

elektronářadí znovu vypne, aby se zabránilo

Následující symboly mají význam pro čtení a pochopení návodu k provozu. Zapamatujte si symboly a

jejich význam. Správná interpretace symbolů Vám pomůže elektronářadí lépe a bezpečněji používat.

Symbol Význam Symbol Význam

GSB 18 VE-2-LI: Akumulátorový

vrtací šroubovák/ akumulátorový

příklepový vrtací šroubovák

šedě označená oblast: rukojeť

(izolovaný povrch rukojeti)

Čtěte všechna bezpečnostní

Před každou prací na

elektronářadí odejměte

Směr pohybu Směr reakce

Vrtání a šroubování Příklepové vrtání

Nízký počet otáček Vysoký počet otáček

Chod vpravo/vlevo Zakázané počínání

Kapacita akumulátoru

U Jmenovité napětí n

1 Počet otáček při běhu

naprázdno (1. stupeň)

2 Počet otáček při běhu

naprázdno (2. stupeň)

M Max. krouticí moment podle

Akumulátorový vrtací šroubovák/akumulátorový

příklepový vrtací šroubovák.

Akumulátor, nasazovací nástroj a další

zobrazené nebo popsané příslušenství nepatří

ke standardnímu obsahu dodávky.

Kompletní příslušenství naleznete v našem

programu příslušenství.

Elektronářadí je určeno k zašroubování a

uvolňování šroubů a též k vrtání do dřeva, kovu,

keramiky a umělé hmoty. Stroj GSB je navíc

určen k příklepovému vrtání do cihel, zdiva a

Technická data výrobku jsou uvedena v tabulce

Dbejte prosím objednacího čísla na typovém

štítku Vašeho elektronářadí. Obchodní označení

jednotlivých elektronářadí se mohou měnit.

Prohlašujeme v plné naší zodpovědnosti, že v

odstavci „Technická data“ popsaný výrobek je v

souladu s následujícími normami nebo normativ-

ními dokumenty: EN 60745 podle ustanovení

směrnic 2004/108/ES, 2006/42/ES.

Technická dokumentace u:

Informace o hluku a vibracích

Naměřené hodnoty výrobku jsou uvedeny v

tabulce na straně 216–217.

Hodnoty hluku a celkové hodnoty vibrací

(vektorový součet tří os) zjištěny podle

V těchto pokynech uvedená úroveň vibrací byla

změřena podle měřících metod normovaných v

EN 60745 a může být použita pro vzájemné

porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní

použití elektronářadí. Pokud ovšem bude

elektronářadí nasazeno pro jiná použití, s

odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací

lišit. To může zatíženi vibracemi po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být

zohledněny i doby, v nichž je stroj vypnutý nebo

sice běží, ale fakticky není nasazen. To může

zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k

ochraně obsluhy před účinky vibrací jako např.:

údržba elektronářadí a nasazovacích nástrojů,

udržování teplých rukou, organizace pracovních

Ø Vrtací průměr max. Ø max. průměr šroubu

Rozsah upnutí vrtacího sklíčidla Hmotnost podle

EPTA-Procedure 01/2003

wA Hladina akustického výkonu L

pA Hladina akustického tlaku

Hodnota emise vibrací

Symbol Význam Symbol Význam

Dr. Egbert Schneider

f Udržujte elektronářadí a větrací otvory

čisté, abyste pracovali dobře a bezpečně.

Po každém použití očistěte nasazovací nástroj,

upnutí nástroje a větrací otvory elektronářadí a

též větrací otvory akumulátoru.

Zákaznická a poradenská

Zákaznická služba zodpoví Vaše dotazy k opravě

a údržbě Vašeho výrobku a též k náhradním

dílům. Technické výkresy a informace k

náhradním dílům naleznete i na:

Tým poradenské služby Bosch Vám rád pomůže

při otázkách ke koupi, používání a nastavení

výrobků a příslušenství.

Při všech dotazech a objednávkách náhradních

dílů nezbytně prosím uvádějte 10-místné objed-

nací číslo podle typového štítku elektronářadí.

Robert Bosch odbytová s.r.o.

Akumulátory zasílejte jen tehdy, pokud je těleso

nepoškozené. Otevřené kontakty přelepte a

akumulátor zabalte tak, aby se v obalu nemohl

Při zasílání akumulátorů Li-ion může vzniknout

povinnost označení, dbejte k tomu prosím

Cíl počínání Obrázek Strana

Odejmutí akumulátoru 1 218

Nasazení akumulátoru 2 218

Kontrola stavu nabití akumulátoru 3 218

Natočení přídavné rukojeti 4 219

Montáž nasazovacího nástroje 5 219

Nastavení směru otáčení 6 220

Předvolba kroutícího momentu 7 220

Volba polohy vrtání 8 221

Nastavení druhu provozu 9 221

Mechanická volba převodu 10 221

Zapnutí/vypnutí 11 222

Volba příslušenství – 223

2 609 140 752 | (27.7.10) Bosch Power Tools

Elektronářadí, akumulátory, příslušenství a

obaly mají být dodány k opětovnému

zhodnocení nepoškozujícímu životní prostředí.

Elektronářadí a akumulátory/baterie

neodhazujte do domovního odpadu!

Podle evropské směrnice

2002/96/ES o starých

elektrických a elektronických

zařízeních a jejím prosazení v

národních zákonech musejí být už

neupotřebitelná elektronářadí

rozebraná shromážděna a dodána k

opětovnému zhodnocení nepoškozujícímu

Podle směrnice 2006/66/ES musí být vadné

nebo vypotřebované akumulátory/baterie

Všeobecné výstražné upozor-

upozornení a pokynov uvedených v

f Pracovisko vždy udržiavajte čisté a dobre

elektrického náradia zdržiavali v blízkosti

zásahu elektrickým prúdom.

uzemnené, hrozí zvýšené riziko zásahu

f Chráňte elektrické náradie pred účinkami

elektrického náradia zvyšuje riziko zásahu

f Nepoužívajte prívodnú šnúru mimo určený

náradia, ani na jeho zavesenie a zástrčku

zásahu elektrickým prúdom.

f Keď pracujete s ručným elektrickým

náradím vonku, používajte len také pred-

náradím pristupujte s rozumom. Nepracujte

f Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do činnosti.

Pred zasunutím zástrčky do zásuvky

a/alebo pred pripojením akumulátora, pred

chytením alebo prenášaním ručného

elektrického náradia sa vždy presvedčte sa,

či je ručné elektrické náradie vypnuté. Ak

budete mať pri prenášaní ručného

elektrického náradia prst na vypínači, alebo

Nenoste široké odevy a nemajte na sebe

šperky. Vyvarujte sa toho, aby so Vaše

vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev,

žujte. Používajte také elektrické náradie,

f Nepoužívajte nikdy také ručné elektrické

elektrického náradia. Pred použitím náradia

dajte poškodené súčiastky vymeniť. Veľa

nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

f Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s

bezpečnostných pokynov. Pri práci

akumulátorového ručného elektrického

nabíjanie určitého druhu akumulátorov, na

kontaktu s očami, po výplachu očí

náradím môže mať za následok poranenie.

f Pri práci držte ručné elektrické náradie

pevne oboma rukami a zabezpečte si

stabilný postoj. Pomocou dvoch rúk sa ručné

skryté elektrické vedenia. Kontakt s

nie skrytých elektrickým vedení a potrubí,

náradí (napr. údržba, výmena nástroja a

stave. Aby ste zaručili plný výkon

akumulátora, pred prvým použitím

akumulátor v nabíjačke úplne nabite.

f Akumulátor je vybavený tepelnou poistkou

f Prečítajte si Návod na používanie nabíjačky.

resp. otáčajte prepínač pracovných režimov

Symbol Význam Symbol Význam

GSB 18 VE-2-LI: Akumulátorový

vŕtací skrutkovač/akumulátorový

príklepový vŕtací skrutkovač

Nízky počet obrátok Vysoký počet obrátok

wA Hladina akustického výkonu L

pA Hladina akustického tlaku

K Nepresnosť merania a

Akumulátorový vŕtací skrutkovač/akumulátorový

Všimnite si láskavo vecné číslo na typovom

popísaný výrobok „Technické údaje“ sa zhoduje

hlučnosti/vibráciách

druhy používania tohto ručného elektrického

náradia. Avšak v takých prípadoch, keď sa toto

ručné elektrické náradie použije na iné druhy

určitého časového úseku práce s náradím treba

údržba ručného elektrického náradia a použí-

Servisné stredisko Vám odpovie na otázky

Neodhadzujte ručné elektrické náradie ani

elektrických a elektronických

– če se zagozdi v obdelovanec.

Mali broj okretaja Veliki broj okretaja
