KULLANIM KILAVUZU GSB 18 VE2LI BOSCH

tr Orijinal işletme talimat

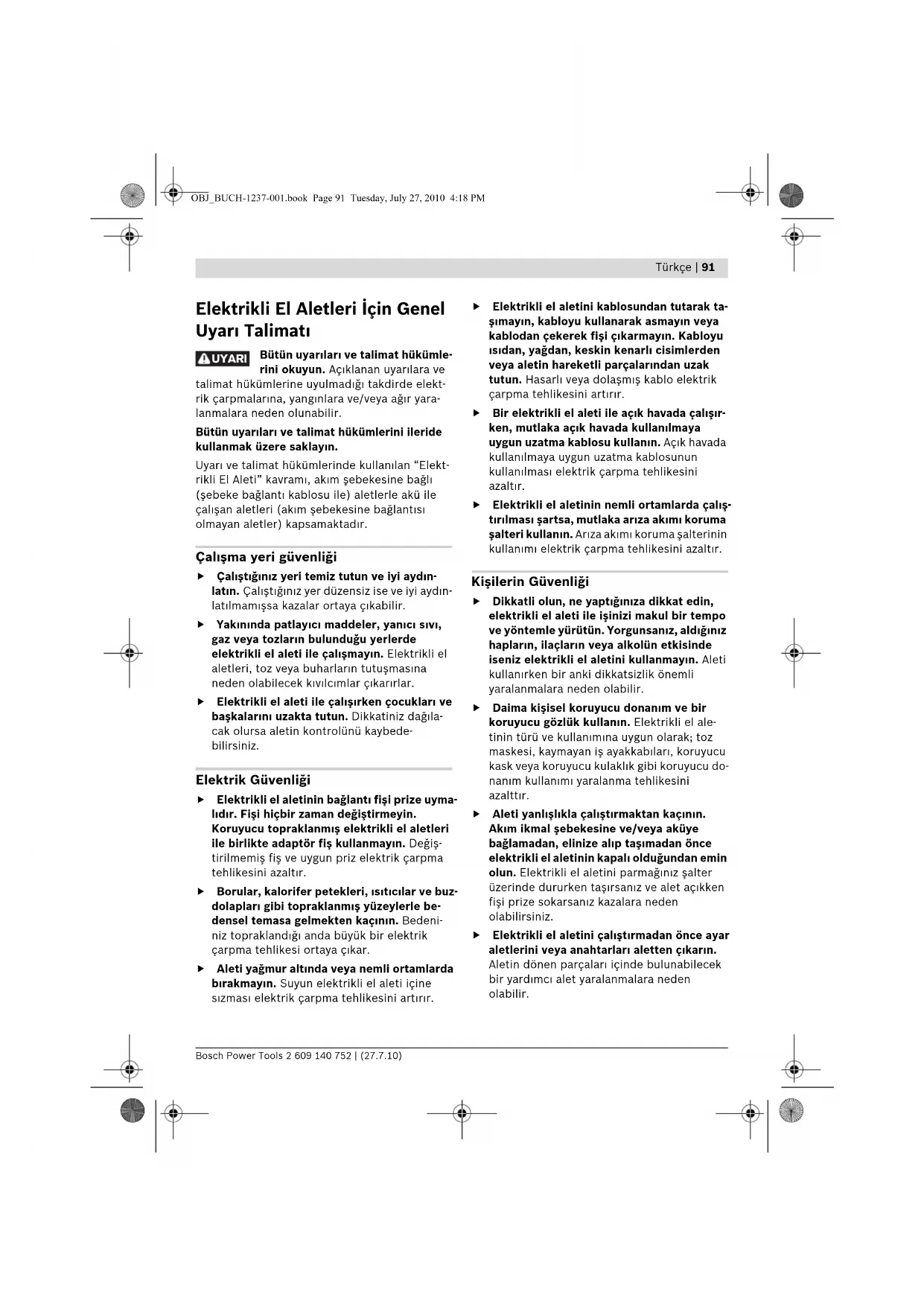

Elektrikli El Aletleri İçin Genel

Bütün uyarlar ve talimat hükümle-

rini okuyun. Açklanan uyarlara ve

talimat hükümlerine uyulmadğ takdirde elekt-

rik çarpmalarna, yangnlara ve/veya ağr yara-

lanmalara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride

kullanmak üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan “Elekt-

rikli El Aleti” kavram, akm şebekesine bağl

(şebeke bağlant kablosu ile) aletlerle akü ile

çalşan aletleri (akm şebekesine bağlants

olmayan aletler) kapsamaktadr.

Çalşma yeri güvenliği

f Çalştğnz yeri temiz tutun ve iyi aydn-

latn. Çalştğnz yer düzensiz ise ve iyi aydn-

latlmamşsa kazalar ortaya çkabilir.

f Yaknnda patlayc maddeler, yanc sv,

gaz veya tozlarn bulunduğu yerlerde

elektrikli el aleti ile çalşmayn. Elektrikli el

aletleri, toz veya buharlarn tutuşmasna

neden olabilecek kvlcmlar çkarrlar.

f Elektrikli el aleti ile çalşrken çocuklar ve

başkalarn uzakta tutun. Dikkatiniz dağla-

cak olursa aletin kontrolünü kaybede-

f Elektrikli el aletinin bağlant fişi prize uyma-

ldr. Fişi hiçbir zaman değiştirmeyin.

Koruyucu topraklanmş elektrikli el aletleri

ile birlikte adaptör fiş kullanmayn. Değiş-

tirilmemiş fiş ve uygun priz elektrik çarpma

tehlikesini azaltr.

f Borular, kalorifer petekleri, stclar ve buz-

dolaplar gibi topraklanmş yüzeylerle be-

densel temasa gelmekten kaçnn. Bedeni-

niz topraklandğ anda büyük bir elektrik

çarpma tehlikesi ortaya çkar.

f Aleti yağmur altnda veya nemli ortamlarda

brakmayn. Suyun elektrikli el aleti içine

szmas elektrik çarpma tehlikesini artrr.

f Elektrikli el aletini kablosundan tutarak ta-

şmayn, kabloyu kullanarak asmayn veya

kablodan çekerek fişi çkarmayn. Kabloyu

sdan, yağdan, keskin kenarl cisimlerden

veya aletin hareketli parçalarndan uzak

tutun. Hasarl veya dolaşmş kablo elektrik

çarpma tehlikesini artrr.

f Bir elektrikli el aleti ile açk havada çalşr-

ken, mutlaka açk havada kullanlmaya

uygun uzatma kablosu kullann. Açk havada

kullanlmaya uygun uzatma kablosunun

kullanlmas elektrik çarpma tehlikesini

f Elektrikli el aletinin nemli ortamlarda çalş-

şalteri kullann. Arza akm koruma şalterinin

kullanm elektrik çarpma tehlikesini azaltr.

f Dikkatli olun, ne yaptğnza dikkat edin,

elektrikli el aleti ile işinizi makul bir tempo

ve yöntemle yürütün. Yorgunsanz, aldğnz

haplarn, ilaçlarn veya alkolün etkisinde

iseniz elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli

yaralanmalara neden olabilir.

f Daima kişisel koruyucu donanm ve bir

koruyucu gözlük kullann. Elektrikli el ale-

tinin türü ve kullanmna uygun olarak; toz

maskesi, kaymayan iş ayakkablar, koruyucu

kask veya koruyucu kulaklk gibi koruyucu do-

nanm kullanm yaralanma tehlikesini

f Aleti yanlşlkla çalştrmaktan kaçnn.

Akm ikmal şebekesine ve/veya aküye

bağlamadan, elinize alp taşmadan önce

elektrikli el aletinin kapal olduğundan emin

olun. Elektrikli el aletini parmağnz şalter

üzerinde dururken taşrsanz ve alet açkken

fişi prize sokarsanz kazalara neden

f Elektrikli el aletini çalştrmadan önce ayar

aletlerini veya anahtarlar aletten çkarn.

Aletin dönen parçalar içinde bulunabilecek

bir yardmc alet yaralanmalara neden

UYARI OBJ_BUCH-1237-001.book Page 91 Tuesday, July 27, 2010 4:18 PM92 | Türkçe

2 609 140 752 | (27.7.10) Bosch Power Tools

f Çalşrken bedeniniz anormal durumda ol-

masn. Çalşrken duruşunuz güvenli olsun

ve dengenizi her zaman koruyun. Bu sayede

aleti beklenmedik durumlarda daha iyi

kontrol edebilirsiniz.

f Uygun iş elbiseleri giyin. Geniş giysiler

giymeyin ve tak takmayn. Saçlarnz, giy-

sileriniz ve eldivenlerinizi aletin hareketli

parçalarndan uzak tutun. Bol giysiler, uzun

saçlar veya taklar aletin hareketli parçalar

tarafndan tutulabilir.

f Toz emme donanm veya toz tutma tertibat

kullanrken, bunlarn bağl olduğundan ve

doğru kullanldğndan emin olun. Toz emme

donanmnn kullanm tozdan kaynalana-

bilecek tehlikeleri azaltr.

Elektrikli el aletlerinin özenle kullanm

f Aleti aşr ölçede zorlamayn. Yaptğnz işe

uygun elektrikli el aletleri kullann. Uygun

performansl elektrikli el aleti ile, belirlenen

çalşma alannda daha iyi ve güvenli

f Şalteri bozuk olan elektrikli el aletini kullan-

mayn. Açlp kapanamayan bir elektrikli el

aleti tehlikelidir ve onarlmaldr.

f Alette bir ayarlama işlemine başlamadan

ve/veya aküyü çkarmadan önce, herhangi

bir aksesuar değiştirirken veya aleti eliniz-

den brakrken fişi prizden çekin. Bu önlem,

elektrikli el aletinin yanlşlkla çalşmasn

f Kullanm dş duran elektrikli el aletlerini

çocuklarn ulaşamayacağ bir yerde sakla-

yn. Aleti kullanmay bilmeyen veya bu kul-

lanm klavuzunu okumayan kişilerin aletle

çalşmasna izin vermeyin. Deneyimsiz ki-

şiler tarafndan kullanldğnda elektrikli el

aletleri tehlikelidir.

f Elektrikli el aletinizin bakmn özenle yapn.

Elektrikli el aletinizin kusursuz olarak işlev

görmesini engelleyebilecek bir durumun

olup olmadğn, hareketli parçalarn

kusursuz olarak işlev görüp görmediklerini

ve skşp skşmadklarn, parçalarn

hasarl olup olmadğn kontrol edin.

Aleti kullanmaya başlamadan önce hasarl

parçalar onartn. Birçok iş kazas elektrikli el

aletlerinin kötü bakmndan kaynaklanr.

f Kesici uçlar daima keskin ve temiz tutun.

Özenle bakm yaplmş keskin kenarl kesme

uçlarnn malzeme içinde skşma tehlikesi

daha azdr ve daha rahat kullanm olanağ

f Elektrikli el aletini, aksesuar, uçlar ve

benzerlerini, bu özel tip alet için öngörülen

talimata göre kullann. Bu srada çalşma

koşullarn ve yaptğnz işi dikkate aln.

Elektrikli el aletlerinin kendileri için

öngörülen alann dşnda kullanlmas

tehlikeli durumlara neden olabilir.

Akülü aletlerin özenli bakm ve

f Aküyü sadece üreticinin tavsiye ettiği şarj

cihaz ile şarj edin. Bir akünün şarjna uygun

olarak üretilmiş şarj cihaz başka bir akünün

şarj için kullanlrsa yangn tehlikesi ortaya

f Sadece ilgili elektrikli el aleti için öngörülen

aküleri kullann. Başka akülerin kullanm

yaralanmalara ve yangnlara neden olabilir.

f Kullanlmayan aküyü büro ataçlar, madeni

bozuk paralar, anahtarlar, çiviler, vidalar

veya metal nesnelerden uzak tutun. Bunlar

köprüleme yaparak kontaklara neden

olabilir. Akü kontaklar arasndaki bir ksa

devre yanmalara veya yangnlara neden

f Yanlş kullanm durumunda aküden sv

dşar szabilir. Bu sv ile temasa gelmeyin.

Yanlşlkla temasa gelirseniz su ile iyice

ykayn. Eğer sv gözlerinize gelecek olursa

hemen bir hekime başvurun. Dşar szan akü

svs cilt tahrişlerine ve yanmalara neden

f Elektrikli el aletinizi sadece yetkili perso-

nele ve orijinal yedek parça kullanma ko-

şulu ile onartn. Bu sayede aletin güvenliğini

sürekli hale getirirsiniz.

OBJ_BUCH-1237-001.book Page 92 Tuesday, July 27, 2010 4:18 PMTürkçe | 93

Bosch Power Tools 2 609 140 752 | (27.7.10)

makineleri için güvenlik

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Darbeli delme yaparken koruyucu kulaklk

kullann. Çalşrken çkan gürültü işitme

kayplarna neden olabilir.

GSR 18 VE-2-LI/GSB 18 VE-2-LI

f Elektrikli el aleti ile birlikte teslim edilen ek

tutamağ kullann. Aletin kontrolünün kayb

yaralanmalara neden olabilir.

f Çalşrken elektrikli el aletini iki elinizle

skca tutun ve duruş pozisyonunuzun

güvenli olmasna dikkat edin. Elektrikli el

aleti iki elle daha güvenli kullanlr.

GSR 14,4 VE-2-LI/GSR 18 VE-2-LI/

GSB 14,4 VE-2-LI/GSB 18 VE-2-LI

f Çalşma esnasndan uç veya vidann

görünmeyen akm kablolarna temas etme

olaslğ bulunan işleri yaparken aleti

izolasyonlu tutamaklarndan tutun. Gerilim

ileten kablolarla temas, aletin metal

parçalarn gerilime maruz brakabilir ve bu

da elektrik çarpmasna neden olabilir.

f Görünmeyen şebeke hatlarn belirlemek

için uygun tarama cihazlar kullann veya

mahalli ikmal şirketinden yardm aln.

Elektrik kablolaryla kontak yangna veya

elektrik çarpmasna neden olabilir. Bir gaz

borusunun hasara uğramas patlamalara

neden olabilir. Su borularna giriş maddi

zarara yol açabilir.

f Aletle kullanlan uç bloke olacak olursa

elektrikli el aletini hemen kapatn. Geri

tepme kuvveti oluşturabilecek reaksiyon

momentlerine karş dikkatli olun. Uçlar şu

durumlarda bloke olur:

– Elektrikli el aleti aşr ölçüde zorlannca

– İşlenen iş parças içinde açlanma yaparsa.

f Elektrikli el aletini skca tutun. Vidalar

taklp sökülürken ksa süreli yüksek

reaksiyon momentleri ortaya çkabilir.

f İş parçasn emniyete aln. Bir germe terti-

bat veya mengene ile sabitlenen iş parças

elle tutmaya oranla daha güvenli tutulur.

f Çalşma yerinizi daima temiz tutun.

Malzeme karşmlar özellikle tehlikelidir.

Hafif metal tozlar yanabilir veya patlayabilir.

f Aküyü açmayn. Ksa devre tehlikesi vardr.

Aküyü aşr ölçüde snmaya karş;

örneğin sürekli güneş şnna karş ve

ayrca, ateşe, suya ve neme karş

koruyun. Patlama tehlikesi vardr.

f Hasar gördüklerinde veya usulüne uygun

kullanlmadklarnda aküler buhar çkara-

bilir. Çalştğnz yeri havalandrn ve şika-

yet olursa hekime başvurun. Akülerden

çkan buharlar nefes yollarn tahriş edebilir.

f Aküyü sadece elektrikli el aletiniz ile

birlikte kullann. Ancak bu yolla akü tehlikeli

zorlanmalara karş korunur.

f Sadece elektrikli el aletinizin tip etiketinde

belirtilen gerilimdeki orijinal Bosch

akülerini kullann. Başka akülerin, örneğin

taklitlerin, onarm görmüş akülerin veya

değişik marka akülerin kullanm, akülerin

patlamas sonucu yaralanmalara veya maddi

hasara neden olabilir.

Diğer güvenlik talimat ve

f Kurşun içeren boya, baz ahşap türleri,

mineraller ve metallerin tozlar sağlğa

zararl olabilir ve alerjik reaksiyonlara,

solunum yolu hastalklarna ve/veya

kansere yol açabilir. Asbest içeren

malzemeler sadece uzmanlar tarafndan

– Çalşma yerinizi iyi bir biçimde

– P2 filtre snf filtre takl soluk alma

maskesi kullanmanz tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli

yönetmelik hükümlerine uyun.

OBJ_BUCH-1237-001.book Page 93 Tuesday, July 27, 2010 4:18 PM94 | Türkçe

2 609 140 752 | (27.7.10) Bosch Power Tools

f Aletin kendinde bir çalşma yapmadan önce

(örneğin bakm ve uç değiştirme işlerinden

önce), aleti bir yere taşrken veya saklarken

her defasnda dönme yönü değiştirme

şalterini orta konuma getirin. Açma/kapama

şalterine yanlşlkla basldğnda yaralanma

tehlikesi ortaya çkabilir.

f Akü ksmi şarjl olarak teslim edilir. Aküden

tam performans alabilmek için aküyü şarj

cihaz içinde tam olarak şarj edin.

f Akü bir NTC scaklk kontrol sistemi ile

donatlmş olup, bu sistem akünün şarjna

ancak 0 °C ile 45 °C arasnda izin verir. Bu

yolla uzun bir akü kullanm ömrü sağlanr.

f Şar cihaznn kullanm klavuzunu okuyun.

f Elektrikli el aletini daima kapal durumda

vida üzerine yerleştirin. Dönmekte olan

f Vites değiştirme şalterini sadece alet

f Vites seçme şalterini daima soununa kadar

itin veya işletim türü seçme şalterini daima

sonuna kadar çevirin. Aksi takdirde elektrikli

el aleti hasar görebilir.

f Aşr zorlanma durumunda, örneğin ucun

uzun süre bloke olmas durumunda, aletin

elektronik sistemi aleti kapatr. Alet tekrar

çalştrldktan sonra uç tekrar usulüne

uygun olarak kullanlabilir. Aşr zorlanma

devam edecek olursa, elektronik sistem

motorda meydana gelebilecek hasarlar

önlemek üzere elektrikli el aletini kapatr.

Aşağdaki semboller kullanm klavuzunun okunmas ve anlaşlmas için önemlidir. Sembolleri ve

anlamlarn zihninize iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi ve daha

güvenli kullanmanza yardmc olur.

Sembol Anlam Sembol Anlam

darbeli somun skma makinesi

Gri işaretli alan: Tutamak

(izolasyonlu tutma yüzeyi)

Bütün güvenlik talimat ve

Elektrikli el aletinin kendinde

bir çalşma yapmadan önce her

defasnda aküyü çkarn

Hareket yönü Reaksiyon yönü

Delme ve vidalama Darbeli delme

Düşük devir says Yüksek devir says

delme/vidalama makinesi.

Akü, uç ve şekli gösterilen veya tanmlanan diğer

aksesuar standart teslimat kapsamnda değildir.

Aksesuarn bütününü aksesuar programmzda

Usulüne uygun kullanm

Bu elektrikli el aleti; vidalar takmak/sökmek ve

ahşap, metal, seramik ve plastik malzemede

delme işleri için tasarlanmştr. GSB ayrca tuğla,

duvar ve taş malzemede darbeli delme işleri için

Ürünün teknik verileri sayfa 216–217’eki

tabloda belirtilmektedir.

Lütfen elektrikli el aletinizin tip etiketi

üzerindeki ürün koduna dikkat edin. Tek tek

aletlerin ticari kodlar değişik olabilir.

Tek sorumlu olarak “Teknik veriler” bölümünde

tanmlanan ürünün aşağdaki norm veya nor-

matif belgelere uygunluğunu beyan ederiz:

2004/108/AT, 2006/42/AT yönetmelik

hükümleri uyarnca EN 60745.

Teknik belgelerin bulunduğu merkez:

Robert Bosch GmbH, PT/ESC,

Gürültü/Titreşim bilgisi

Ürünün ölçüm değerleri sayfa 216–217’deki

tabloda belirtilmektedir.

Toplam gürültü ve titreşim değeri (üç yönün

vektör toplam) EN 60745’e göre tespit

Sağ/sol dönüş Yasak işlem

wA Gürültü emisyonu seviyesi L

Titreşim emisyon değeri

2 609 140 752 | (27.7.10) Bosch Power Tools

Bu talimatta belirtilen titreşim seviyesi

EN 60745’e göre normlandrlmş bir ölçme

yöntemi ile tespit edilmiştir ve elektrikli el

aletlerinin karşlaştrlmasnda kullanlabilir. Bu

değer geçici olarak titreşim seviyesinin tahmin

edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin

temel kullanm alanlarn temsil eder. Ancak

elektrikli el aleti başka kullanm alanlarnda

kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlrken, titreşim seviyesi

belirtilen değerden farkl olabilir. Bu da toplam

çalşma süresi içindeki titreşim yükünü önemli

Titreşim yükünü tam olarak tahmin edebilmek

için aletin kapal olduğu veya çalştğ halde

kullanlmadğ süreler de dikkate alnmaldr. Bu,

toplam çalşma süresi içindeki titreşim yükünü

önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için

önceden ek güvenlik önlemleri aln. Örneğin:

Elektrikli el aletinin ve uçlarn bakm, ellerin

f İyi ve güvenli çalşabilmek için elektrikli el

aletini ve havalandrma deliklerini daima

Müşteri servisi ve müşteri

Müşteri servisleri ürününüzün onarm ve bakm

ile yedek parçalarna ait sorularnz yantlan-

drr. Demonte görünüşler ve yedek parçalara ait

bilgileri şu adreste de bulabilirsiniz:

Bosch müşteri servisi timi satn alacağnz ürü-

nün özellikleri, bu ürünün kullanm ve ayar

işlemleri hakkndaki sorularnz ile yedek parça-

larna ait sorularnz memnuniyetle yantlandrr.

Bütün başvuru ve yedek parça siparişlerinizde

mutlaka aletinizin tip etiketindeki 10 haneli ürün

İşlemin amac Şekil Sayfa

Akünün çkarlmas 1 218

Akünün yerleştirilmesi 2 218

Akü şarj durumunun kontrol edilmesi 3 218

Ek tutamağn çevrilmesi 4 219

Ucun taklmas 5 219

Dönme yönünün ayarlanmas 6 220

Tork ön seçimi 7 220

Delme konumunun seçilmesi 8 221

İşletim türünün ayarlanmas 9 221

Mekanik vites seçimi 10 221

Aküleri sadece gövdeleri hasar görmemiş halde

gönderin. Açk kontak yerlerini yapşc malzeme

ile kapatn ve aküyü ambalaj içinde hareket

etmeyecek biçimde paketleyin.

Lityum iyon aküler gönderilirken etiketleme

zorunluluğu olabilir, lütfen bu konuda

bulunduğunuz ülkedeki ulusal yönetmeliklere

Elektrikli el aletleri, aküler, aksesuar ve ambalaj

malzemesi çevre dostu yeniden kazanm

merkezine gönderilmek zorundadr.

Elektrikli el aletlerini ve aküleri/bataryalar evsel

çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği ve bunun

ulusal hukuka uyarlanmş

hükümleri uyarnca kullanm

ömrünü tamamlamş elektrikli ve

elektronik aletler ayr ayr

toplanmak ve çevre dostu tasfiye

için geri dönüşüm merkezine yollanmak

Sadece AB üyesi ülkeler için:

2006/66/AT yönetmeliği uyarnca arzal veya

kullanm ömrünü tamamlamş aküler ve

bataryalar yeniden kazanm işlemine tabi

tutulmak zorundadr.

Değişiklik haklarmz sakldr.
