UB400MP - Lehepuhuri MAKITA - Tasuta kasutusjuhend

Toote tüüp	Lehepuhuri aksessuaar
Mark	Makita
Mudel	UB400MP
Kogupikkus	810 mm
Netokaal	1,7 kg
Õhuhulk (koos DUX60)	0 - 14,8 m³/min
Õhuhulk (koos DUX18)	0 - 12,6 m³/min
Õhuhulk (koos UX01G + BL4040)	0 - 15,8 m³/min
Õhuhulk (koos EX2650LH)	0 - 14,3 m³/min
Toiteallikas	Liitiumioonaku (vastavalt mootorile) või termiline
Ühilduvad mootorseadmed	DUX60, DUX18, UX01G, EX2650LH
Eesmärgipärane kasutus	Lehtede ja kergete prahi puhumine
Peamine materjal	Tugevdatud plastik
Müratase	Vaadake mootori juhendit
Nõutav turvavarustus	Kaitseprillid, mürasummutavad peapaelad, libisemisvastased kingad
Ohutuskaugus	minimaalselt 15 m
Korrapärane hooldus	Puhastamine pärast kasutamist, telje määrimine iga 30 tunni järel
Saadaval varuosad	Adaptertoru, otsiku pikendus, lameotsik, renniotsiku komplekt
Parandatavus	Ainult Makita volitatud keskus
Garantii	Vaadake Makita tingimusi

Korduma kippuvad küsimused - UB400MP MAKITA

Kuidas kinnitada aksessuaari toru mootorile?

Eemaldage kork, liigutage hooba aksessuaari poole, joondage tihvt noolega märgitud kohaga, sisestage kuni vabastusnupp tuleb välja, seejärel liigutage hoob mootori poole.

Millised mootorid ühilduvad UB400MP-ga?

Juhtmeta multifunktsioonilised mootorid DUX60, DUX18, UX01G ja termiline mootor EX2650LH on heaks kiidetud.

Kuidas hooldada puhurit pärast kasutamist?

Puhastage tolmu kuiva või niiske lapiga (seebivesi). Ärge kasutage bensiini ega lahusteid. Määrige mootori telge iga 30 tunni järel Makita N°2 määrdega.

Milliseid valikulisi aksessuaare saan kasutada?

Saate lisada adaptertoru, otsiku pikenduse, lameotsiku või renniotsiku komplekti (müüakse eraldi).

Millist ohutuskaugust tuleb järgida?

Hoidke vähemalt 15 meetri kaugust teie ja kohalviibivate inimeste või loomade vahel.

Mida teha, kui ventilaatorid ei pöörle?

Lülitage mootor kohe välja. Kontrollige toru ja mootori vahelist ühendust. Kui probleem püsib, võtke ühendust Makita volitatud keskusega.

Kas ma saan puhurit kasutada vihma käes?

Ei, ärge jätke seadet vihma kätte. Kasutage seda ainult kuiva ilmaga.

Kuidas hoiustada aksessuaari, kui seda ei kasutata?

Kinnitage kaitsekork toru otsa selle kaitsmiseks. Hoidke seda kuivas kohas, lastele kättesaamatus kohas.

Millist kaitsevarustust peaksin kandma?

Kandke kaitseprille, mürasummutavat peapaela, libisemisvastaseid kingi ja pikki pükse. Vältige avaraid riideid.

Kus saan oma UB400MP parandada?

Uskuge kõik parandustööd Makita volitatud teeninduskeskusesse. Kasutage ainult originaalvaruosi.

KASUTUSJUHEND UB400MP MAKITA

Mudel: UB400MP
Võimekus *1 Ôhuvoo maht 0–1	4,8 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–49,1	m/s
	Õhuvoo kiirus (max) 0–59,0 m/s
Võimekus *2 Ôhuvoo maht 0–1	2,6 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–41,8	m/s
	Õhuvoo kiirus (max) 0–50,3 m/s
Võimekus *3 Ôhuvoo maht 0–1	5,8 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–52,4	m/s
	Õhuvoo kiirus (max) 0–63,0 m/s
Võimekus *4 Ôhuvoo maht 0–1	4,3 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–47,7	m/s
	Õhuvoo kiirus (max) 0–57,4 m/s
Üldpikkus 810 mm
Netokaal 1,7 kg

*1. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX60
*2. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX18
*3. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga UX01G (akuga BL4040)
*4. Puhuritarviku võimekus koos universaalse mootorajamiga EX2650LH
- Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
• Tehnilised andmed võivad riigiti erineda.

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• DUX60, DUX18, UX01G juhtmeta universaalne mootorajam
  • EX2650LH universaalne mootorajam

MÄRKUS: Euroopa riikides (sh Ühendkuningriik ja Venemaa), Austraalias, Uus-Meremaal, Koreas, Hiinas, Lõuna-Aafrikas jne, kus kehtivad elektromagnetilisi häireid käsitlevad määrused, ei saa tarvikut kasutada seadmega DUX60, mille seerianumber on väiksem kui 85630 ja lõpeb tähega Y. Kui seadme DUX60 seerianumber vastab ühele järgnevatest tingimustest, ei saa ka seda nendes riikides koos selle tarvikuga kasutada:

• 85630Y või suurem number kui 85630, mis lõpeb tähega Y;
- mis tahes number, mis lõpeb tähega, mis ei ole Y.

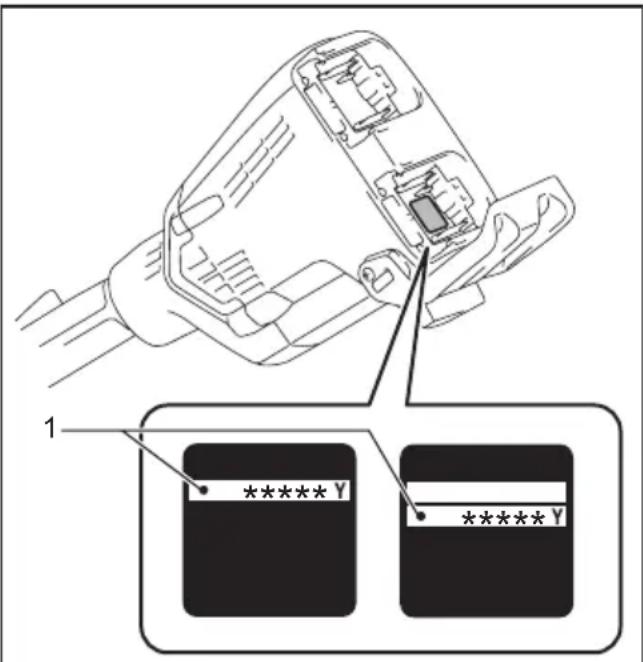

* Seerianumber on esitatud akuklemmil nii, nagu allpool näidatud. Sildi disain võib erineda.

1 ******* Y ******* Y

1. Seerianumber

⚠ HOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kombinatsioon vöib tuua kaasa raske kehavigastuse.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida võidakse seadmetel kasutada. Enne seadme kasutamist tehke

endale selgeks nende tähendus.

	Olge äärmiselt ettevaatlik ja tähelepanelik.
	Lugege juhendit.
	Hoidke käed pöörlevatest osadest eemal.
	Hoidke kõrvalised isikud eemal.
	Kandke silma- ja kõrvakaitsevahendeid.
	Pikad juuksed võivad vahele jäädes önne-tusi põhjustada.
	Hoidke vähemalt 15 m vahekaugust.
Ni-MHLi-ion	Ainult EL-i riikide puhulSeadmes sisalduvate ohtlike osade tõttu võivad elektri- ja elektroonikaseadmete jäätmed, akud ja patareid avaldada negatiivset möju keskkonnale ja inimeste tervisele.Elektri- ja elektroonikaseadmeidega akusid ei tohi kõrvaldada koos olmejäätmetega!Euroopa elektri- ja elektroonikaseadmete jäätmete, akude ja patareide ning nende jäätmete direktiivi ja riiklikku õigusesse ülevõtmise kohaselt tuleb elektri- ja elektroonikaseadmete, akude ja patareide jäätmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega.Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.

Kavandatud kasutus

See tarvik on ette nähtud sobiva mootorseadmega ühendatult ainult tolmu puhumiseks. Ärge kasutage tarvikut muudel eesmärkidel. Tarviku väärkasutamine vöib tuua kaasa raske kehavigastuse.

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Tootja Makita Europe N.V., kelle juriidiline aadress on Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIA, volitab Kazuhisa Makinot koostama tehnilist toimikut ja deklareerib oma ainuvastutusel, et toode/tooted Nimetus: Puhuritarvik. Tüübi/tüüpide tähistus: UB400MP.

vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ja samuti järgmiste EÜ/EL-i direktiivide köikidele asjakohastele sätetele: 2000/14/EÜ ning on valmistatud kooskõlas järgmiste ühtlustatud standarditega: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 28. 6. 2023

Vastutav isik: Kazuhisa Makino, direktor - Makita Europe N.V.

OHUTUSHOIATUSED

Puhuri ohutusjuhised

⚠️ HOIATUS: Lugege enne kasutamist läbi köik selle seadmega kaasas olevad ohutusjuhised, juhendid, joonised ja spetsifikatsioonid ning ka mootorseadme kasutusjuhend. Järgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja kasutajale ja/vöi körvalseisjatele raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes ja ettevaatusabinõudes nimetatud terminid „Power Brush / Power Sweep" ning „masin" tähistavad tarviku ja mootorseadme kombinatsiooni.

Hoiatustes ja ettevaatusabinõudes nimetatud termin „mootor” tähistab mootorseadme mootorit või elektrimootorit.

Õpe

1. Lugege tähelepanelikult juhiseid. Öppige põhjalikult tundma puhuri juhtimisseadiseid ja öiget kasutamist.
2. Ärge kunagi laske puhurit kasutada lastel, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimestel või puudulike kogemuste või teadmistega isikutel või isikutel, kes ei ole tutvunud nende juhistega. Kohalikud määrused võivad seada piiranguid kasutaja vanusele.
3. Ärge kunagi kasutage puhurit siis, kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.
4. Pidage meeles, et omanik või kasutaja vastu- tab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.

Ettevalmistus

1. Kandke puhurit kasutades alati tugevaid jalatseid ja pikki pükse.
2. Ärge kandke kehast eemale hoidvaid röivaid ega ehteid, sest need vöidakse öhuvõtuavasse imeda. Vältige pikkade juuste sattumist öhuvõtuavade lähedusse.
3. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

1. Tolmuärrituse vältimiseks on soovitatav kanda näomaski.
2. Kandke masinaga töötamise ajal alati mittelibisevaid ja kaitsvaid jalatseid. Libisemisvastased, suletud varbaosaga turvasaapad ja -kingad vähendavad vigastuste ohtu.
3. Kasutage kõrvakaitsmeid, näiteks kõrvaklappe. Kokkupuude müraga võib kahjustada kuulmist.
4. Käivitage ja kasutage seadet ainult öues, hea öhutusega piirkonnas. Suletud või halva ventilatsiooniga piirkonnas võib masina kasutamine põhjustada lämbumise või süsinikmonooksiiidi mürgistuse tulemusel surma.

Kasutamine

1. Eemaldage alalt lapsed, körvalseisjad ja lemmikloomad. Hoidke lapsed, körvalseisjad ja lemmikloomad vähemalt 15 meetri kaugusel. Väljaspool 15 m raadiust on endiselt öhku paiskuvate esemete oht. Körvalseisjaid tuleks julgustada kandma silmakaitset. Kui teie poole pöördutakse, peatage mootor või seade.

▶ Joon.1

1. Lülitage puhur välja ja eemaldage akukassett või süütekünla kork. Veenduge, et köik liikuvad osad oleks täielikult peatunud.

2. puhuri juurest lahkumise korral.

3. enne ummistuste kõrvaldamist.
4. enne kontrollimist, puhastamist või puhuri parandamist.

5. kui puhur hakkab ebanormaalselt vibreerima.

6. Töötage puhuriga ainult päevavalguses või hea tehisvalgustuse käes.

7. Ärge kūünitage liiga kaugele, hoidke alati tasakaalu ja kindlat jalgealust.
8. Jälgige kallakutel alati, et teil oleks kindel jalgealune.
9. Köndige, ärge kunagi jookske.
10. Hoidke köik jahutusöhu avad prahist puhtad.
11. Ärge kunagi puhuge prahti kõrvalseisjate poole.
12. Hoidke puhurit töötamise ajal soovitatud asendis ja kindlal tasapinnal.
13. Ärge kasutage puhurit körgetes kohtades.
14. Puhuri kasutamisel ärge kunagi suunake

otsakut läheduses viibijatele.

1. Ärge kunagi tökestage imiava ja/või puhuri väljalaskeava.

2. Olge tolmustes piirkondades töötamisel ettevaatlik, et tolmu või mustus ei tökestaks imi- või väljalaskeava.

3. Kasutage ainult Makita pakutavaid otsakuid.

4. Ärge kasutage puhurit pallide, kummipaatide või muude sarnaste esemete täispumpamiseks.

5. Ärge töötage puhuriga avatud akna jms lähedal.

6. Soovitatav on töötada puhuriga ainult möistlikul ajal – mitte varajastel hommikutundidel ega hilja öhtul, kui võite inimesi häirida.
7. Soovitatav on, et kaabiksite prahi enne puhumist sobivate kaabitsate ja harjadega lahti.
8. Tolmustes tingimustes töötades niisutage pindasid kergelt enne puhumist või kasutage vajaduse korral veepihustit.
9. Reguleerige puhuri otsakut selliselt, et juga oleks võimalikult maapinna lähedal.
10. Kui puhur põrkab mõne võõrkeha vastu või hakkab tekitama ebatavalist müra või vibratsiooni, lülitage puhur viivitamatult välja. Eemaldage akukassett või süüteküünla kork ning kontrollige puhurit enne taaskäivitamist ja töö jätkamist, et poleks kahjustusi. Kui puhur on kahjustunud, pöörduge parandami-seks Makita volitatud hoolduskeskusse.
11. Ärge pange sörmi ega muid esemeid imia- vasse ega puhuri väljapuhkeavasse.
12. Vältige tahtmatut käivitamist. Veenduge, et lüliti oleks enne akukasseti ühendamist, puhuri töstmist või kandmist väljalülitatud asendis. Kui hoiate puhurit kandes sõrme lülitil või ühendate puhuri vooluvõrku ajal, kui lüliti on sisselülitatud asendis, võite põhjustada önnetuse.
13. Ärge kunagi puhuge ohtlike materjalide, nagu naelte, klaasikildude või terade suunas.
14. Ärge kasutage puhurit tuleohtlike materjalide lähedal.
15. Vältige puhuri pikaaegset kasutamist madala temperatuuriga keskkonnas.
16. Enne seadme kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage süüte- kühna piip või akukassett.
17. Enne mootori käivitamist kandke isikukaitsevahendeid.
18. Enne mootori käivitamist kontrollige, et seadmel ei esineks vigastusi, lahtisi polte/mutreid või valesti monteeritud osi. Kontrollige, kas kõik juhthoovad ja lülitid liiguvad vabalt. Puhastage ja kuivatage käepidemed.
19. Ärge kunagi proovige mootorit käivitada, kui seade on kahjustunud või ei ole täielikult kokku pandud.
20. Reguleerige kandevööd ja pidet kasutaja kehamõõte arvesse vöttes.

21. Sel ajal kui mootor töötab tühikäigul, kinnitage ölarakmed.

22. Kasutage töötamise ajal ölarakmeid. Hoidke seadet kindlalt oma paremal küljel.

▶ Joon.2

1. Hoidke esikäepidet vasaku käega ja tagumist käepidet parema käega, olenemata sellest, kas olete parema- vöi vasakukäeline. Pange oma sörmed ja pöidlad kindlalt käepidemete ümber.
2. Ärge kunagi kasutage seadet vaid ühe käega. Kontrolli kaotamine võib põhjustada raske või surmaga lõppeda võiva vigastuse. Lõikevigastuste ohu vähendamiseks hoidke käed ja jalad harjadest või pühkimistrumlitest eemal.
3. Kui seade saab tugeva löögi või kukub maha, siis kontrollige enne töö jätkamist selle sei- sukorda. Kontrollige kütusesüsteemi seoses leketega ning juhtnuppude ja ohutusseadiste toimimist. Kahjustuste või kahtluste korral laske volitatud hoolduskeskusel seadet kont- rollida ja parandada.
4. Juhthoova ja lülitite nõuetekohaseks kasutamiseks järgige mootorseadme kasutusjuhendit.
5. Kasutamise ajal või pärast seda ärge pange kuuma seadet kuivale rohule või kergesti süttivatele materjalidele.
6. Masina käivitamiseks ja kasutamiseks vaadake mootorseadme kasutusjuhendit.

Tankimine

1. Enne tankimist tuleb mootor seisata. Hoidke eemale lahtistest leekidest ja sädemetest. Tankimise ajal on keelatud suitsetada. Muidu võib olla tulemuseks süttimine ja/või plahvatus.
2. Tankige öues. Suletud ruumis tankimisel võivad kütuseaurud plahvatada.
3. Vältige kütuse ja mootoriöliga kokkupuutumist. Ärge hingake kütuseaure sisse. Kütuse või öli mahaminemisel pühkige masin ja/või maapind kohe puhtaks. Kütuse sattumisel riietele vahetage kohe riided, et vältida nende süttimist.
4. Pärast tankimist sulgege hoolikalt paagi kork ja kontrollige kütuselekete puudumist. Enne mootori käivitamist liikuge tankimiskohast vähemalt 3 m (10 jalga) kaugusele.
5. Transportige ja hoidke kütust ainult selleks heakskiidetud mahutites. Hoidke lapsed hoiustatud kütusest eemal.

Transportimine

1. Seisake mootor transportimise ajaks. Muidu võib ootamatu käivitumine põhjustada vigastusi.
2. Kütuselekete vältimiseks tagage autos transportimisel masina ohutu asend.
3. Masina kandmisel tõstke terve masin maapinnalt lahti. Masina lohistamine kahjustab kütusepaaki ja põhjustab kütuselekkeid, mis võib tuua kaasa süttimise.
4. Seadme transportimisel kandke seda varrest hoides horisontaalses asendis. Hoidke kuuma summutit oma kehast eemal.

Vibratsioon

1. Kokkupuude ülemäärase vibratsiooniga kah-justab operaatori veresooni või närvisüsteemi

ja põhjustab sõrmedes, kätes või randmetes järgmisi sümptomeid: ärasuremine (tuimus/ tundetus), kihelemine, valu, torkava valu ais- ting, naha värvuse või naha muutused. Kui teil esineb mõni nimetatud sümptomitest, siis pöörduge arsti poole.

Valge sörme sündroomi ohu vähendamiseks hoidke käed töötamise ajal soojas ning hooldage korralikult masinat ja tarvikuid.

Hooldus ja hoiundamine

1. Puhuri ohutu talitluse tagamiseks hoidke köik mutrid, poldid ja kruvid tugevasti kinni.
2. Kui osad on kulunud või kahjustunud, asendage need Makita pakutavate osadega.
3. Hoidke puhurit kuivas ja lastele kättesaamatus kohas.
4. Kui peatate puhuri kontrolliks, hoolduseks, hoiule panekuks või lisatarviku vahetamiseks, lülitage puhur välja ja veenduge, et kõik liikuvad osad oleks täielikult peatunud. Seejärel eemaldage akukassett või süüteküünla kork. Enne puhuriga mis tahes töö tegemist laske sellel jahtuda. Hooldage puhurit hoolikalt ja hoidke see puhtana.
5. Enne hoiule panekut laske sellel alati enne maha jahtuda.
6. Ärge jätke puhurit vihma kätte. Hoidke puhurit siseruumis.
7. Puhuri tõstmisel kõverdage kindlasti põlvi ja olge ettevaatlik, et mitte selga vigastada.
8. Tulekahjuohu vähendamiseks ärge kunagi hooldage seadmeid tuleallika läheduses.
9. Puhastage seade alati tolmust ja mustusest. Ärge kunagi kasutage puhastamiseks bensiini, vedeldit, alkoholi ega muid sarnaseid aineid. See võib põhjustada plastosade värvuse muutumist, deformeerumist või pragunemist.
10. Pärast iga kasutamist pingutage kõiki kruvisid ja mutreid, v.a karburaatori reguleerimiskruvid.
11. Ärge üritage seadet hooldada ega remontida viisil, mida selles kasutusjuhendis või mootorseadme juhendis pole kirjeldatud. Pöörduge selliste tööde tegemiseks meie volitatud hoolduskeskusse.
12. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.
13. Kasutage alati ainult originaalvaruosi ja tarvikuid. Kolmandate poolte valmistatud osade ja tarvikute kasutamine võib tuua kaasa seadme purunemise, varalise kahju ja/või raske kehavigastuse.
14. Laske meie volitatud hoolduskeskusel seadet regulaarselt kontrollida ja hooldada.
15. Enne seadme hoiulepanekut tehke sellele täielik puhastus ja hooldus. Eemaldage süü- teküünla kork või akukassett. Pärast mootori jahtumist tühjendage kütusepaak.
16. Ärge laske seadmel puutuda vastu kõrvalisi objekte, näiteks vastu seina. Seade võib ootamatult ümber kukkuda ja vigastusi põhjustada.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.

2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.

3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.
4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.
5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.
6. Kaitske akupaketti ja tööriista tule ja körge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.
7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku. Valesti vöi väljaspool märgitud temperaturivahemikku laadimine vöib kahjustada akupaketti ja suurendada süttimisohtu.

Elektriohutus ja aku ohutu talitlus

1. Ärge visake kasutatud akut (akusid) tulle. Element võib plahvatada. Kasutatud akude käitlemise võimalikud erinõuded leiate kohalikest eeskirjadest.
2. Akut (akusid) ei tohi avada ega kahjustada. Väljavalgunud elektrolüüt on söövitava toimega ning vöib kahjustada silmi ja nahka. See vöib osutuda allaneelamisel mürgiseks.
3. Ärge laadige akut vihma käes ega märjas keskkonnas.
4. Ärge laadige akut välistingimustes.
5. Ärge käsitsege laadurit, sh laaduri pistikut ja laadimisterminale märgade kätega.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektritööriista ohutus.
2. Ärge hooldage kahjustatud akupakette. Akupakette võivad hooldada ainult tootja või ametlikud teenusepakkujad.

Esmaabi

1. Önnetuse korral veenduge, et esmaabikarp oleks töötamise ajal teie läheduses. Asendage kohe köik vahendid, mille olete esmaabikarbist ära tarvitanud.
2. Kui kutsute abi, teatage järgmised andmed:

— önnetuse toimumise koht;
— õnnetuse kirjeldus;
— vigastatud isikute arv;
— vigastuste tüüp;
— oma nimi.

HOIDKE JUHEND ALLES.

⚠ HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

A HOIATUS: Selle toote kasutamine võib tekitada kemikaale sisaldavat tolmu, mis võib põh-justada hingamisteede või muid haigusi. Sellised kemikaalid võivad olla näiteks pestitsiidides, insektitsiidides, väetistes ja herbitsiidides sisalduvad ühendid. Sellistest kokkupuudetest tekkida võiv oht on erinev ja sõltub sellest, kui sageli te sellist laadi tööd teete. Nimetatud kemikaalidega kokkupuute vähendamiseks töötage hea õhuva-hetusega kohas ja kasutage heakskiidetud kaitse-vahendeid, näiteks spetsiaalselt mikroosakeste filtreerimiseks möeldud tolmumaske.

OSADE KIRJELDUS

▶ Joon.3: 1. Kate 2. Toru 3. Eesmine otsak

KOKKUPANEK

⚠HOIATUS: Enne seadme kokkupanemist või reguleerimist lülitage mootor või seade välja ja eemaldage süüteküünla piip või akukassett. Muidu võivad ventilaatorid liikuda ja põhjustada vigastusi.
⚠ HOIATUS: Seadet kokku pannes või regulee- rides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põh- justada raske kehavigastuse.
⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

Liitetoru monteerimine

⚠ETTEVAATUST: Kontrollige alati, kas paigaldusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Eemaldage toru otsast kork.
   ▶ Joon.4: 1. Toru 2. Kork

TÄHELEPANU: Ärge visake korki ära, sest see on vajalik tarviku hoidmiseks.

1. Pöörake hooba tarviku suunas.
   ▶ Joon.5: 1. Hoob
2. Joondage tihvt mootorseadmel asuva noolemärgiga. Sisestage toru, kuni vabastusnupp hüppab üles.

Veenduge, et asendijoon asuks mootorseadmel asuva

noolemärgi otsas ning et mootorseadmel asuv noole-märk ja torul asuv noolemärk oleksid teineteise vastas.

Joon.6: 1. Vabastusnupp 2. Mootorseadmel asuv noolemärk 3. Tihvt 4. Asendijoon 5. Torul asuv noolemärk

1. Pöörake hooba mootorseadme suunas.

▶ Joon.7: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

TÄHELEPANU: Ärge pingutage hooba, ilma et tarviku varras oleks sisestatud. Selle eiramisel võib hoob veovõlli sissepääsu liialt pingutada ja seda kahjustada.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.8: 1. Vabastusnupp 2. Hoob 3. Toru

Lameda otsaku või pikendusotsaku paigaldamine

Lisatarvik

1. Eemaldage eesmine otsak, keerates seda, nagu on joonisel näidatud.

▶ Joon.9: 1. Eesmine otsak

1. Kinnitage adapteri toru lisatarviku külge ja keerake paigale lukustamiseks.

1. Kinnitage lame või pikendusotsak adapteri toru külge ja keerake paigale lukustamiseks pärisuunas.

▶ Joon.11: 1. Lame otsak 2. Pikendusotsak 3. Adapteri toru

TÄHELEPANU: Lameda või pikendusotsaku sügaval küljel olevaid sooni ei saa kasutada. Lameda või pikendusotsaku kinnitamiseks kasutage kindlasti joonisel näidatud sooni.

TÖÖRIISTA KASUTAMINE

⚠HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

⚠HOIATUS: Enne kasutamist reguleerige öla- rihm mugavasse asendisse ja seade parajaks.

⚠ETTEVAATUST: Ärge asetage sisselü- litatud puhurit maapinnale. Imiavasse võib sat- tuda liiva ja tolmu, mis võivad põhjustada riket või kehavigastusi.

Hoidke masinat kindlalt mölema käega ja liigutage seda töötamise ajal aeglaselt ringi. Kui puhute hoone, suure kivi või sõiduki ümbrust, siis suunake otsak neist eemale. Kui puhute nurgas, siis alustage nurga seest ja seejärel liikuge suuremale pinnale.

Reguleerige õhu kiirust jõuseadme lüliti päästiku või gaasihoova abil, võttes arvesse keskkonda või kasutustingimusi.

Joon.12

HOOLDUS

A HOIATUS: Enne seadme ülevaatust või hooldamist lülitage mootor välja ja eemaldage akukassett, seisake mootor ja eemaldage süüteküünla kork. Muidu võivad ventilaatorid liikuda ja põhjustada tõsiseid vigastusi.

A HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.

⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

TÄHELEPANU: Ärge kunagi kasutage ben- siini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformat- sioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Masina puhastamine

Masina puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm.

▶ Joon.13

Eemaldage tolm või mustus lisatarviku taga asuvast imiavast.

Kontrollige seoses kahjustustega. Laske need vajaduse korral meie volitatud teeninduskeskusel vahetada.

TÄHELEPANU: Järgige määrde koguse ja määrimissageduse juhiseid. Selle eiramisel võib ebapiisav määrimine liikuvaid osi kahjustada.

Veovõll:

Lisage määrdeainet (Makita määrdeaine N No.2 või samaväärne) iga 30 töötunni järel.

Joon.15

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Hoiustamine

Mootorseadmelt eraldatud tarviku hoiundamisel asetage toru otsale kork.

▶ Joon.16

Kontrollimis- ja hooldusvälbad

Töötund Enne kasutamist lga päev (10			tundi)	30 tundi
Kogu seade Kontrollige visuaalselt kahjustatud osade olemasolu		√	-	-
Veovöll Lisage määret - -				√
Mootorseade Vt mootorseadme kasutusjuhendit

VEAOTSING

Enne parandustöökotta pöördumist kontrollige esmalt ise seadet. Ärge proovige masinat lahti võtta, kui leiate probleemi, mida kasutusjuhendis ei kirjeldata. Selle asemel pöörduge Makita volitatud teeninduskeskusesse, kus kasutatakse parandamisel alati Makita tagavaraosi.

Törge Võimalik põhjus (rike) Lahendus
Mootor või seade ei käivitu.	-	Vt mootorseadme kasutusjuhendit.
Mootor või seade peatub kohe.	-	Vt mootorseadme kasutusjuhendit.
Mootori või seadme pöörded ei kasva.	- Vt mootorseadme kasutusjuhendit.
Ventilaatorid ei pöörle.⇒ Seisake masin või mootor viivitamatult.	Mootorseade ja tarvikud pole korralikult ühendatud.	Ühendage vardad õigesti.
	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Mootorseade vibreerib ebanormaalselt.⇒ Seisake masin või mootor viivitamatult.	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Ventilaatorid jätkavad pöörlemist isegi siis, kui lüliti päästik / hoob on vabastatud.⇒ Seisake masin või mootor viivitamatult.	Mootorseade ei tööta korralikult. Reguleerige tühikäigukiirust, kui toiteallikas töötab mootoriga. Võtke remontimiseks ühendust volitatud hoolduskeskusega.

VALIKULISED TARVIKUD

⚠ETTEVAATUST: Neid tarvikuid ja lisa-seadmeid on soovitatav kasutada koos Makita masinaga, mille kasutamist selles kasutusjuhen-dis kirjeldatakse. Muude tarvikute ja lisaseadmete kasutamisega võib kaasneda vigastusoht. Kasutage tarvikuid ja lisaseadmeid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Adapteri toru
• Pikendusotsak
• Lame otsak
  • Renniotsakute komplekt
  • Makita algupärane aku ja laadija

MÄRKUS: Mõned nimekirjas loetletud tarvikud võivad olla lisatud põhivarustusena toote pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
